> >>M22-CKC01 216387 M22-CKC01Q ELECTRIC M22-CKC01Q contacto de abertura Posterior Fixation
Produto anterior Próximo produto

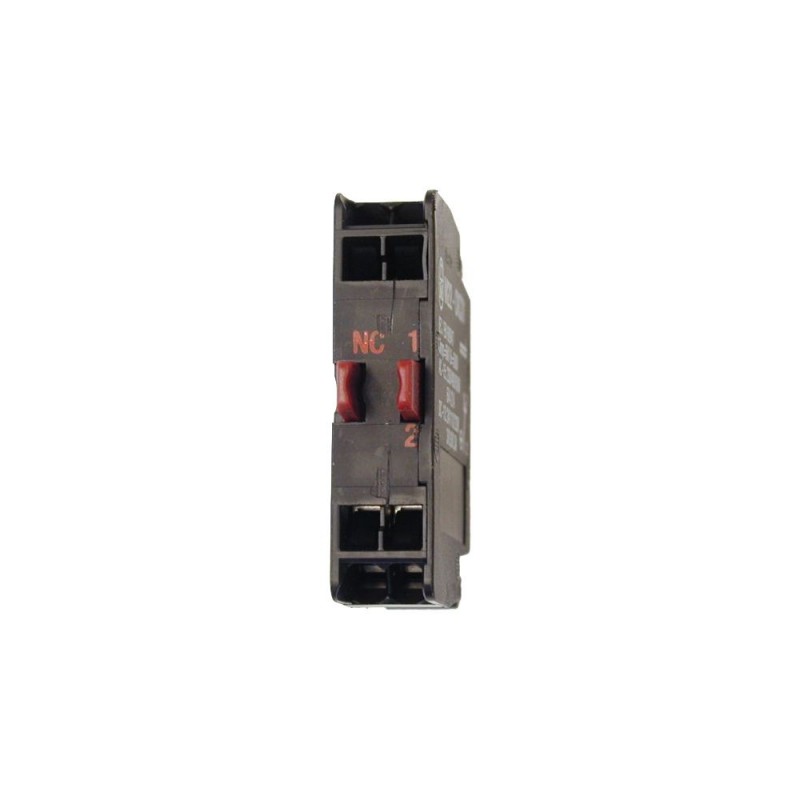

M22-CKC01 216387 M22-CKC01Q EATON ELECTRIC M22-CKC01Q contacto de abertura Posterior Fixation Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

M22-CKC01 216387 M22-CKC01Q EATON ELECTRIC M22-CKC01Q contacto de abertura Posterior Fixation

M22-CKC01

216387

M22-CKC01Q

EATON-MOELLER

20

M22-CKC01Q contacto de abertura Posterior Fixation

Mais detalhes


Disjuntores de baixa tensão > Bloco de contatos auxiliares

Auxiliares de controle e sinalização

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $100.03
Preço unitário: $5.00

Quantidade Preço
20+$5.00
40+$4.35
60+$4.08
80+$4.02
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

geralmente comprados juntos

▲

Mais informação

▲


Elemento de contato, 1 N/C, base de fixação, 6. contato, grampo de mola de conexão
Elemento de contato, técnica de Ligação: Cage Clamp de Fixação: Base de fixação, Descrição: Cage Clamp é uma marca registada da Wago Kontakttechnik GmbH/Minden, na Alemanha, Contatos N/C = Normalmente fechado: 1 NC, Contatos Notas: = função de segurança, por abertura positiva com a norma IEC/EN 60947-5-1, Atuador de viagens e atuação de força, conforme a norma DIN EN 60947-5-1, K. 5.4.1: de 4,8 mm, Máximo de viagem: mm 5.7, força Mínima para abertura positiva: N 15, Grau de Proteção: IP20, Conexão para SmartWire-DT: não, tipo de Conexão: Único contacto, as Normas: IEC 60947-5-1

Programa de entrega

A função básica acessórios
Elementos de contacto
Descrição
Cage Clamp é uma marca registada da Wago Kontakttechnik GmbH/Minden, na Alemanha
Técnica de conexão
Cage Clamp
Fixação
Base de fixação
Grau de Proteção
IP20
Conexão para SmartWire-DT
nenhum
Aprovação
000Z425
Contactos
N/C = Normalmente fechado
1 NC
Notas
= função de segurança, por abertura positiva com a norma IEC/EN 60947-5-1
Atuador de viagens e atuação de força, conforme a norma DIN EN 60947-5-1, K. 5.4.1
[mm]
4.8
Percurso máximo [mm]
5.7
Força mínima para abertura positiva [ N]
Quinze
Contato sequência
116S041
Contato viagem diagrama, acidente vascular cerebral, em conexão com o elemento frontal
Contato diagrama de
116U023
Configuração
116Q010
Tipo de ligação
Contacto
Técnica de conexão
Cage Clamp
Notas

Até 3 off por armário de base

Dados técnicos

Geral
Normas
IEC 60947-5-1
Vida útil mecânica [Operações]
> > 5 x 10Seis
Freqüência de operação [de Operações/h]
Não 3600
Força de atuação
≦ 5 n
Grau de Proteção
IP20
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambienteAberto
-25 - +70 °C
Mecânica, resistência de choque IEC 60068-2-27 Choque duração de 11 ms, semi-senoidal
> 30 g
Terminal de capacidadesSólidos
0.75 - 2.5 mmDois
Terminal de capacidadesEncalhado
0,5 - 2,5 mmDois
Terminal de capacidadesFlexível com virola
0.5 - 1.5 mmDois
Contactos
Nominal de impulso atmosférico tensão [Uimp]
6000 V AC
Tensão nominal de isolamento [Ueu]
500 V
Categoria de sobretensão/grau de poluição
III/3
Circuito de controlo da fiabilidadea 24 V DC/5 mA [HF]
< 10-7(i.e. 1 falha 10Seteoperações) probabilidade de Falha
Circuito de controlo da fiabilidadeem 5 V DC/1 mA [HF]
< 5 x 10-6(i.e. 1 falha em 5 x 10Seisoperações) probabilidade de Falha
Max. proteção de curto-circuito do dispositivoFuseless
PKZM0-10/FAZ-B6/1 Tipo de
Max. proteção de curto-circuito do dispositivoFusível [gG/gL]
10 Um
Capacidade de comutação de
Corrente operacional nominal [eue]AC-15115 V [Ie]
6 Um
Corrente operacional nominal [eue]AC-15220 V, 230 V, 240 V [Ie]
6 Um
Corrente operacional nominal [eue]AC-15380 V, 400 V, 415 V [Ie]
4 Uma
Corrente operacional nominal [eue]AC-15500 V [Ie]
2
Corrente operacional nominal [eue]DC-1324 V [Ie]
3
Corrente operacional nominal [eue]DC-1342 V [Ie]
1.7
Corrente operacional nominal [eue]DC-1360 V [Ie]
1.2
Corrente operacional nominal [eue]DC-13110 V [Ie]
0.8
Corrente operacional nominal [eue]DC-13220 V [Ie]
0,3 A
Vida útil elétricaAC-15230 V/0,5 A [Operações]
1,6 x 10Seis
Vida útil elétricaAC-15230 V/1,0 A [Operações]
1 x 10Seis
Vida útil elétricaAC-15230 V/3.0 Um [Operações]
0,7 x 10Seis
Vida útil elétricaDV-1312 V/2.8 [Operações]
1.2 x 10Seis
Contatos auxiliares
Nominal condicional de curto-circuito corrente [Iq]
1 kA

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
6 Um
Dissipação de calor por pólo, dependente da corrente [Pvid]
0.11 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+70 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / bloco de contato Auxiliar (EC000041)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Componente de baixa tensão, tecnologia de comutação / comutador Auxiliar de bloco ([email protected] [AKN342013])
Número de contatos como contato
Zero
Número de contatos como contato normalmente aberto
Zero
Número de contatos como contato normalmente fechado
Um
Número de falhas de sinal muda
Zero
Operação de corrente nominal Ie AC-15, 230 V
6 Um
Tipo de conexão elétrica
Grampo de mola de conexão
Modelo
Topo de montagem
Método de montagem
Andar de fixação
Suporte da lâmpada
Nenhum

Aprovações

Padrões De Produto
IEC/EN 60947-5; UL 508, CSA-C22.2 Nº 14-05; CSA-C22.2 Nº 94-91; marcação CE
UL Arquivo Nº.
E29184
UL Controlo de Categoria Nenhuma.
NKCR
CSA Arquivo.
012528
CSA Classe Nenhuma.
3211-03
América Do Norte Certificação
UL, CSA
Grau de Proteção
UL/CSA Tipo: -

Dimensões

Botão de pressão com M22-(C)K...
Botão de pressão com M22-(C) DIODO emissor de... + M22-XLED...

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 23 Mbytes
