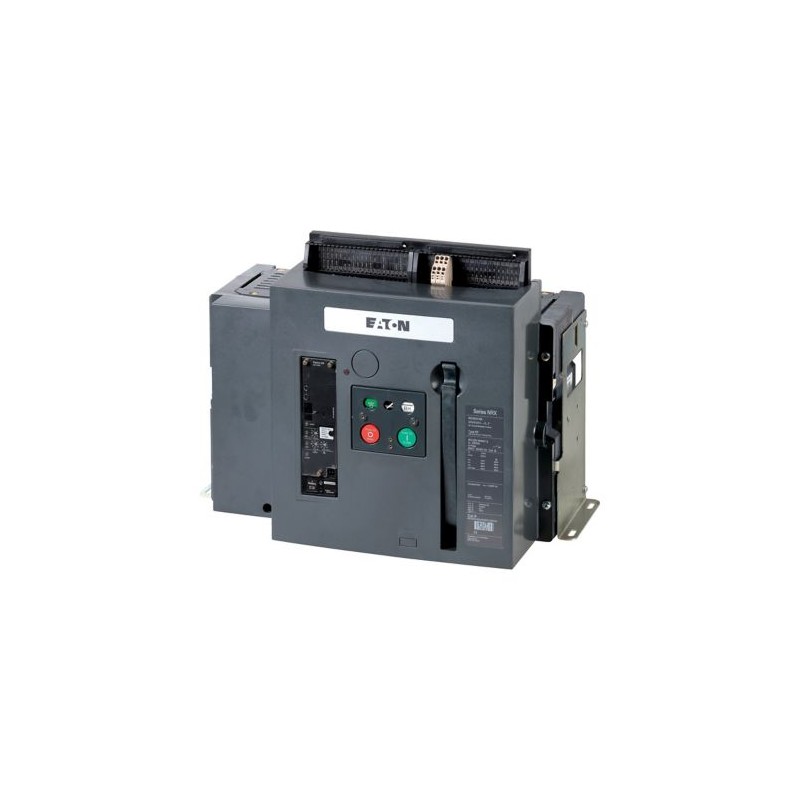

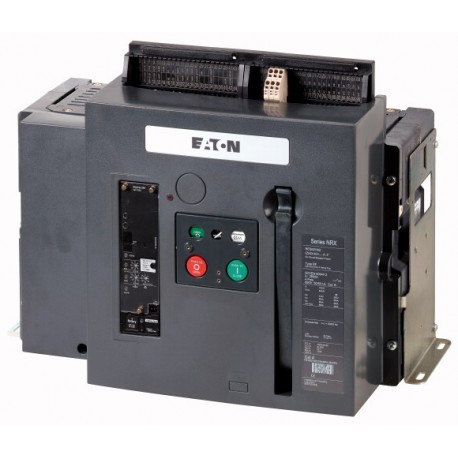

IZMX40N4-A12F 149887 RES8134B22-NMNN2MN1X EATON ELECTRIC NMNN2MN1X RES8134B22-breaker, 4P, 1250A, fixo Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

IZMX40N4-A12F 149887 RES8134B22-NMNN2MN1X EATON ELECTRIC NMNN2MN1X RES8134B22-breaker, 4P, 1250A, fixo

IZMX40N4-A12F

149887

RES8134B22-NMNN2MN1X

EATON-MOELLER

NMNN2MN1X RES8134B22-breaker, 4P, 1250A, fixo

Mais detalhes


Home > EATON - MOELLER

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


Entrega do programa
A gama de produtos
 Ar disjuntores/chaves seccionadoras
A gama de produtos
 Abrir disjuntores
Faixa De Corrente
 Até 4000 A
Função de proteção
 Sistema de proteção
Tipo de instalação
 Fixo
Construção de tamanho
 IZMX40
O sistema de liberação
 Versão eletrônica
Padrão/Aprovação
 IEC
Número de pólos
 4 pólos
Grau de Proteção
 IP20 IP55, com tampa de proteção, IP41 vedação da porta frame
opcionalmente fittable pelo usuário com acessórios abrangente
Corrente nominal = nominal ininterrupta de corrente
 Eun= Euu Um 1250
Capacidade de interrupção Icu = Ics para 440 V, 50/60 Hz
 Eucu kA 85
Capacidade de interrupção Ics para 440 V, 50/60 Hz
 Eucs kA 85
Sobrecarga de lançamento, min.
 Eur Um 625
Sobrecarga de lançamento, max.
 Eur Um 1250
Não-atrasada
 Eueu= Eunna de na 2 - 12
Notasna de na

Principais terminais devem ser separadamente encomendados.

Dados técnicos
Geral
Normas
 IEC/EN 60947
Temperatura ambiente
Armazenamento
 na de na °C -40 - +70
De funcionamento (aberto)
 °C -25 - +70
Posição de montagem
 >
>
Categoria de utilização
 B
Grau de Proteção
 IP20 IP55, com tampa de proteção, IP41 vedação da porta frame
Direção de alimentação de entrada
 conforme necessário
Principal a realização de caminhos
Corrente nominal = nominal ininterrupta de corrente
 Eun= Euu Um 1250
Nominal ininterrupta de corrente a 50 °C
 Euu Um 1250
Nominal ininterrupta de corrente a 60 °C
 Euu Um 1250
Avaliado ininterrupto atual, a 70 °C
 Euu Um 1250
Tensão de resistência a impuso nominal
 Uimp V AC 12000
Tensão nominal de operação
 Ue V AC 690
Utilizar a energia elétrica de redes de até U = 440 V
 EuELE kA 57.6
Categoria de sobretensão/grau de poluição
 III/3
Tensão de isolamento nominal
 Ueu V 1000
Capacidade de comutação de
Nominal de curto-circuito capacidade de tomada de
 Eucm
até 440 V, 50/60 Hz
 Eucm kA 187
até 690 V 50/60 Hz
 Eucm kA 166
Nominal de curta duração admissível corrente 50/60 Hz
t = 1 s
 Eucw kA 85
t = 3 s
 Eucw kA 66
Nominal de interrupção de curto-circuito capacidade que eucn
 Eucn
IEC/EN 60947 sequência operacional IcuO-t-CO
até 240 V, 50/60 Hz
 Eucu kA 85
até 440 V, 50/60 Hz
 Eucu kA 85
até 690 V 50/60 Hz
 Eucu kA 75
IEC/EN 60947 sequência operacional IcsO-t-CO-t-CO
até 240 V, 50/60 Hz
 Eucs kA 85
até 440 V, 50/60 Hz
 Eucs kA 85
até 690 V 50/60 Hz
 Eucs kA 75
Horários de funcionamento
Atraso do fechamento através de mola de liberação
 ms 35
A abertura Total do atraso através de shunt de lançamento
 ms 22
A abertura Total do atraso através de subtensão
 ms 37
A abertura Total atraso sem atraso de curto-circuito de lançamento (até completar o arco de têmpera)
 ms 45
Frequência máxima
 Operações/h 60
Dissipação de calor em corrente nominal eun
A montagem fixa
 W 60
Peso
A montagem fixa
3-pólo
 kg 43
4-pólo
 kg 56
Terminal de capacidades
Barra de cobre
A montagem fixa
Preto
 mm 1 x 60 x 10
Estes são os valores utilizados em painéis separados. Os valores reais vai depender da temperatura em todo o disjuntor, que é influenciada pela temperatura ambiente, o grau de proteção (IP), a altura de montagem, as partições, e qualquer ventilação externa. Dependendo do tipo específico de painéis de design, isso pode resultar em redução de capacidade, que pode ser compensada pelo aumento da área da seção transversal. O aumento de temperatura testes específicos, painéis podem fornecer específico e detalhado de informações.
na de na

na de na
Verificação de projeto como de acordo com a IEC/EN 61439(Mostra)(Ocultar recursos)
Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para dissipação de calor
 Eun Um 1250
Equipamento de dissipação de calor, dependente da corrente
 Pvid W 60
Temperatura de funcionamento min.
 °C -25
Temperatura de funcionamento max.
 °C 70
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças
10.2.2 resistência à Corrosão
 Atende a norma de produto.
10.2.3.1 Verificação da estabilidade térmica dos compartimentos
 Atende a norma de produto.
10.2.3.2 Verificação da resistência do material isolante ao calor normal
 Atende a norma de produto.
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
 Atende a norma de produto.
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
 Atende a norma de produto.
10.2.5 de Elevação
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.6 impacto Mecânico
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.7 Inscrições
 Atende a norma de produto.
10.3 Grau de proteção das MONTAGENS
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
 Atende a norma de produto.
10.5 Proteção contra choque elétrico
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
 É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
 É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento
10.9.2 a freqüência elétrica de força
 É o painel construtor de responsabilidade.
10.9.3 tensão de resistência a impuso
 É o painel construtor de responsabilidade.
10.9.4 Teste de caixas feitas de material isolante
 É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
 O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
 É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
 É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
 O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 6.0
De baixa tensão industrial componentes (EG000017) / Poder do disjuntor para trafo/gerador/instalação prot. (EC000228)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / disjuntor (LV < 1 kV) / disjuntor para poder transformador, gerador e sistema de proteção ([email protected] [AJZ716010])
Avaliado permanente de corrente Ui
 Um 1250
Tensão nominal
 V 690 - 690
Nominal de interrupção de curto-circuito capacidade lcu em 400 V, 50 Hz
 kA 85
Sobrecarga de lançamento configuração atual
 Um 625 - 1250
Faixa de ajuste de curto prazo atrasada curto-circuito lançamento
 Um 0 - 0
Faixa de ajuste de tempo de desarme sem curto-circuito lançamento
 Um 2500 - 15000
Integrado de proteção contra falha de aterramento
 Nenhum
Tipo de conexão elétrica do circuito principal
 Ligação ferroviária
Construção de dispositivos
 Construído-em dispositivo fixo construído-em técnica de
Adequado para calha DIN (cartola trilho de montagem
 Nenhum
Trilho DIN (cartola trilho de montagem opcionais
 Nenhum
Número de contatos auxiliares como contato normalmente fechado
 0
Número de contatos auxiliares como contato normalmente aberto
 0
Número de contatos auxiliares como contato
 2
Desligado indicador disponível
 Sim
Com menos de liberação de tensão
 Nenhum
Número de pólos
 4
A posição de conexão para o principal circuito de corrente
 Do lado de trás
Tipo de elemento de controle
 Botão de pressão
Completo do dispositivo com unidade de proteção
 Sim
Motor da unidade integrada
 Nenhum
O Motor de acionamento opcional
 Sim
Grau de proteção (IP)
 IP20
