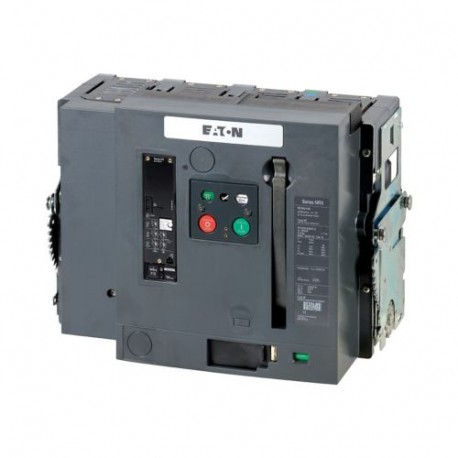

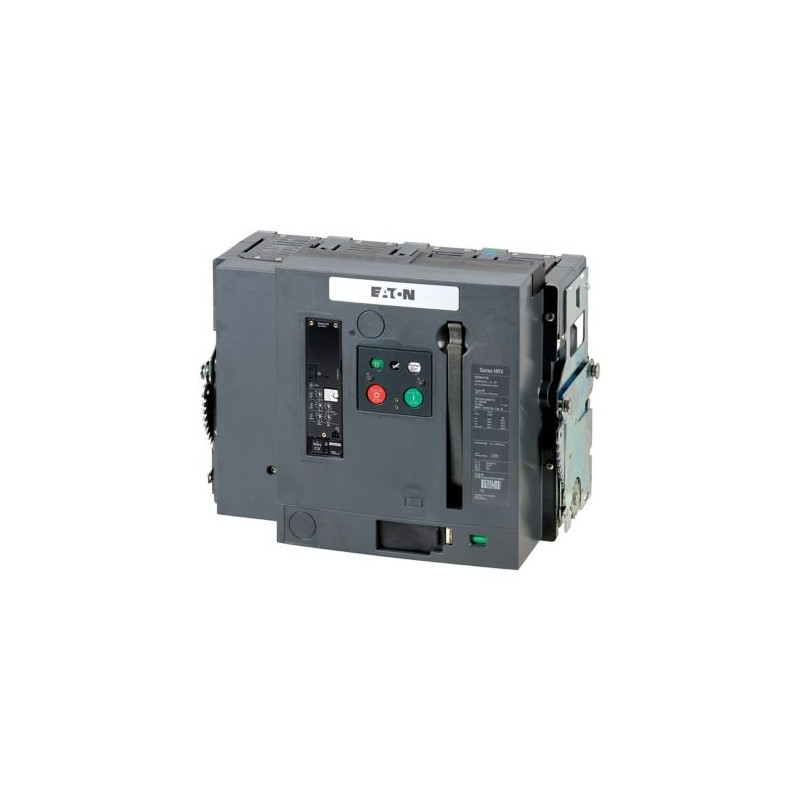

IZMX40H4-V40W 150028 EATON MOELLER RESC404W52RNMNN2MNDX disjuntor, 4P, 4000A, extraibl Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

IZMX40H4-V40W 150028 EATON MOELLER RESC404W52RNMNN2MNDX disjuntor, 4P, 4000A, extraibl

IZMX40H4-V40W

150028

EATON - MOELLER

Disponível

Envio hoje

Produto sob demanda, sem reembolso.

RESC404W52RNMNN2MNDX disjuntor, 4P, 4000A, extraibl

Mais detalhes


Disjuntores

Circuit-breakers IZM - EATON - MOELLER

IZMX16 (Accessories) - EATON - MOELLER

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

There are several options for payment
- Credit card
- Wire Transfer
- PayPal


Produtos relacionados

Mais informação



Entrega do programa
A gama de produtos
  Ar disjuntores/chaves seccionadoras
A gama de produtos
  Abrir disjuntores
Faixa De Corrente
  Até 4000 A
Função de proteção
  Seletiva de operação
Tipo de instalação
  Levantar
Construção de tamanho
  IZMX40
O sistema de liberação
  Versão eletrônica
Padrão/Aprovação
  IEC
Número de pólos
  4 pólos
Grau de Proteção
  IP20 IP55, com tampa de proteção, IP41 vedação da porta frame

  indicado para a zona de seletividade
opcionalmente fittable pelo usuário com acessórios abrangente
Corrente nominal = nominal ininterrupta de corrente
Eun= EuuUm4000
Capacidade de interrupção Icu = Ics para 440 V, 50/60 Hz
EucukA105
Capacidade de interrupção Ics para 440 V, 50/60 Hz
EucskA105
Sobrecarga de lançamento, min.
EurUm2000
Sobrecarga de lançamento, max.
EurUm4000
Não-atrasada
Geral
Normas
  IEC/EN 60947
Temperatura ambiente

Armazenamento
ϑ°C-40 - +70
De funcionamento (aberto)
 °C-25 - +70
Posição de montagem

Dados técnicos para verificação de projeto

Corrente operacional nominal especificado para dissipação de calor
EunUm4000
Equipamento de dissipação de calor, dependente da corrente
PvidW880
Temperatura de funcionamento min.
 °C-25
Temperatura de funcionamento max.
 °C70
IEC/EN 61439 de verificação de projeto

10.2 Resistência dos materiais e de peças

10.2.2 resistência à Corrosão
  Atende a norma de produto.
10.2.3.1 Verificação da estabilidade térmica dos compartimentos
  Atende a norma de produto.
10.2.3.2 Verificação da resistência do material isolante ao calor normal
  Atende a norma de produto.
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
  Atende a norma de produto.
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
  Atende a norma de produto.
10.2.5 de Elevação
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.6 impacto Mecânico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.7 Inscrições
  Atende a norma de produto.
10.3 Grau de proteção das MONTAGENS
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
  Atende a norma de produto.
10.5 Proteção contra choque elétrico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
  É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
  É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento

10.9.2 a freqüência elétrica de força
  É o painel construtor de responsabilidade.
10.9.3 tensão de resistência a impuso
  É o painel construtor de responsabilidade.
10.9.4 Teste de caixas feitas de material isolante
  É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
  O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
  O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 6.0
De baixa tensão industrial componentes (EG000017) / Poder do disjuntor para trafo/gerador/instalação prot. (EC000228)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / disjuntor (LV < 1 kV) / disjuntor para poder transformador, gerador e sistema de proteção (ecl@ss8.1-27-37-04-09 [AJZ716010])
Avaliado permanente de corrente Ui
 Um4000
Tensão nominal
 V690 - 690
Nominal de interrupção de curto-circuito capacidade lcu em 400 V, 50 Hz
 kA105
Sobrecarga de lançamento configuração atual
 Um2000 - 4000
Faixa de ajuste de curto prazo atrasada curto-circuito lançamento
 Um8000 - 40000
Faixa de ajuste de tempo de desarme sem curto-circuito lançamento
 Um8000 - 48000
Integrado de proteção contra falha de aterramento
  Nenhum
Tipo de conexão elétrica do circuito principal
  Ligação ferroviária
Construção de dispositivos
  Construído-em dispositivo deslizante técnica (extraível)
Adequado para calha DIN (cartola trilho de montagem
  Nenhum
Trilho DIN (cartola trilho de montagem opcionais
  Nenhum
Número de contatos auxiliares como contato normalmente fechado
  0
Número de contatos auxiliares como contato normalmente aberto
  0
Número de contatos auxiliares como contato
  2
Desligado indicador disponível
  Sim
Com menos de liberação de tensão
  Nenhum
Número de pólos
  4
A posição de conexão para o principal circuito de corrente
  Do lado de trás
Tipo de elemento de controle
  Botão de pressão
Completo do dispositivo com unidade de proteção
  Sim
Motor da unidade integrada
  Nenhum
O Motor de acionamento opcional
  Sim
Grau de proteção (IP)
  IP20

Datasheet - PDF
