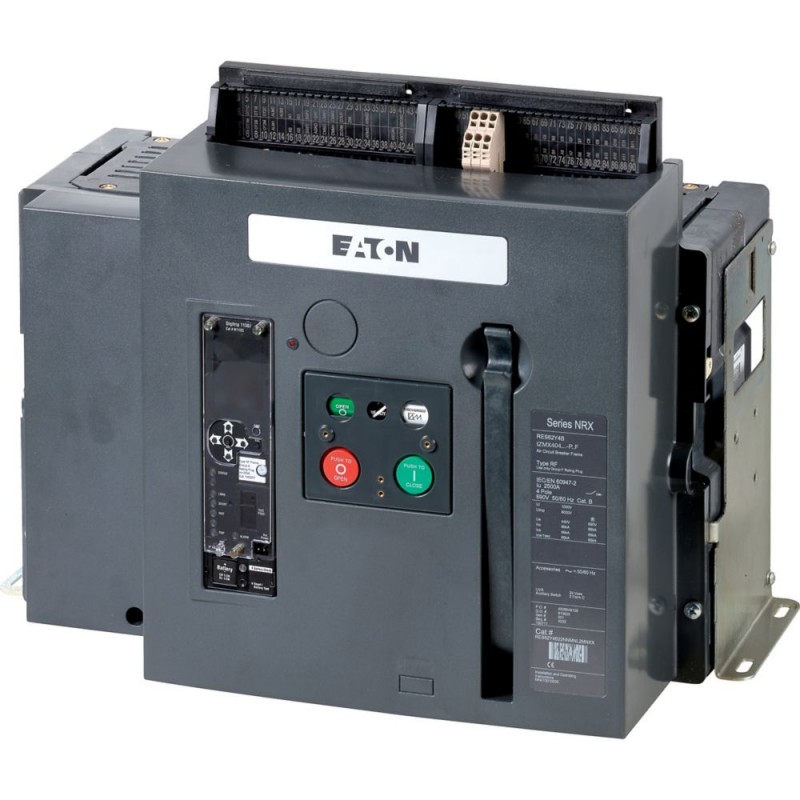

IZMX40H4-P12F 149943 EATON ELECTRIC NMNN2MN1X RESC134B12-b..

Mais informação

A gama de produtos			Ar disjuntores/chaves seccionadoras
A gama de produtos			Abrir disjuntores
Faixa De Corrente			Até 4000 A
Função de proteção			Proteção profissional
Tipo de instalação			Fixo
Construção de tamanho			IZMX40
O sistema de liberação			Versão eletrônica
Padrão/Aprovação			IEC
Número de pólos			4 pólos
Grau de Proteção			IP20 IP55, com tampa de proteção, IP41 vedação da porta frame
			indicado para a zona de seletividade adequado para a comunicação com o sistema integrado de monitor com o teste integrado possibilidade com LCD gráfico de exibição de cor opcionalmente fittable pelo usuário com acessórios abrangente
Corrente nominal = nominal ininterrupta de corrente	Eu_n= Eu_u	Um	1250
até 440 V, 50/60 Hz	Eu_cu	kA	105
até 440 V, 50/60 Hz	Eu_cs	kA	105
Sobrecarga de lançamento, min.	Eu_r	Um	625
Sobrecarga de lançamento, max.	Eu_r	Um	1250
Não-atrasada	Eu_eu= Eu_nna de na		2 - 12, FORA
Atraso	Eu_sd= Eu_rna de na		2 - 10
Notasna de na IZMX-DTP-PTM externo de medição de tensão é necessário um módulo de

Geral
Normas			IEC/EN 60947
Temperatura ambiente
Armazenamento	na de na	°C	-25 - +70 (dispositivo com visor LCD -20 - +70)
De funcionamento (aberto)		°C	-25 - +70 (dispositivo com visor LCD -20 - +70)
Posição de montagem			>
			>
Categoria de utilização			B
Grau de Proteção			IP20 IP55, com tampa de proteção, IP41 vedação da porta frame
Direção de alimentação de entrada			conforme necessário
Principal a realização de caminhos
Corrente nominal = nominal ininterrupta de corrente	Eu_n= Eu_u	Um	1250
Nominal ininterrupta de corrente a 50 °C	Eu_u	Um	1250
Nominal ininterrupta de corrente a 60 °C	Eu_u	Um	1250
Avaliado ininterrupto atual, a 70 °C	Eu_u	Um	75
Tensão de resistência a impuso nominal	U_imp	V AC	12000
Tensão nominal de operação	U_e	V AC	690
Utilizar a energia elétrica de redes de até U = 440 V	Eu_ELE	kA	57.6
Categoria de sobretensão/grau de poluição			III/3
Tensão de isolamento nominal	U_eu	V	1000
Capacidade de comutação de
Nominal de curto-circuito capacidade de tomada de	Eu_cm
até 440 V, 50/60 Hz	Eu_cm	kA	231
até 690 V 50/60 Hz	Eu_cm	kA	166
Nominal de curta duração admissível corrente 50/60 Hz
t = 1 s	Eu_cw	kA	85
t = 3 s	Eu_cw	kA	66
Nominal de interrupção de curto-circuito capacidade que eu_cn	Eu_cn
IEC/EN 60947 sequência operacional I_cuO-t-CO
até 240 V, 50/60 Hz	Eu_cu	kA	105
até 440 V, 50/60 Hz	Eu_cu	kA	105
até 690 V 50/60 Hz	Eu_cu	kA	75
IEC/EN 60947 sequência operacional I_csO-t-CO-t-CO
até 240 V, 50/60 Hz	Eu_cs	kA	105
até 440 V, 50/60 Hz	Eu_cs	kA	105
até 690 V 50/60 Hz	Eu_cs	kA	75
Horários de funcionamento
Atraso do fechamento através de mola de liberação		ms	35
A abertura Total do atraso através de shunt de lançamento		ms	22
A abertura Total do atraso através de subtensão		ms	37

A abertura Total atraso sem atraso de curto-circuito de lançamento (até completar o arco de têmpera)		ms	45
Frequência máxima	Operações/h		60
Dissipação de calor em corrente nominal eu_n
A montagem fixa		W	60
Peso
A montagem fixa
3-pólo		kg	43
4-pólo		kg	56
Terminal de capacidades
Barra de cobre
A montagem fixa
Preto		mm	1 x 60 x 10
			Estes são os valores utilizados em painéis separados. Os valores reais vai depender da temperatura em todo o disjuntor, que é influenciada pela temperatura ambiente, o grau de proteção (IP), a altura de montagem, as partições, e qualquer ventilação externa. Dependendo do tipo específico de painéis de design, isso pode resultar em redução de capacidade, que pode ser compensada pelo aumento da área da seção transversal. O aumento de temperatura testes específicos, painéis podem fornecer específico e detalhado de informações.
			na de na Admissível de corrente contínua para disjuntores operacional em quadros de distribuição em vários interno de temperatura ambiente. O menu de controle interno de temperatura ambiente deve ser estimado utilizando-se os métodos de cálculo da IEC regulamento.
Notas			IZMX-DTP-PTM externo de medição de tensão é necessário um módulo de

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para dissipação de calor	Eu_n	Um	1250
Equipamento de dissipação de calor, dependente da corrente	P_vid	W	60
Temperatura de funcionamento min.		°C	-25
Temperatura de funcionamento max.		°C	70
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças
10.2.2 resistência à Corrosão			Atende a norma de produto.
10.2.3.1 Verificação da estabilidade térmica dos compartimentos			Atende a norma de produto.
10.2.3.2 Verificação da resistência do material isolante ao calor normal			Atende a norma de produto.
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos			Atende a norma de produto.
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação			Atende a norma de produto.
10.2.5 de Elevação			Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.6 impacto Mecânico			Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.7 Inscrições			Atende a norma de produto.
10.3 Grau de proteção das MONTAGENS			Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias			Atende a norma de produto.
10.5 Proteção contra choque elétrico			Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes			Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões			É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos			É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento
10.9.2 a freqüência elétrica de força			É o painel construtor de responsabilidade.
10.9.3 tensão de resistência a impuso			É o painel construtor de responsabilidade.
10.9.4 Teste de caixas feitas de material isolante			É o painel construtor de responsabilidade.
10.10 aumento de Temperatura			O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito			É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética			É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico			O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

De baixa tensão industrial componentes (EG000017) / Poder do disjuntor para trafo/gerador/instalação prot. (EC000228)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / disjuntor (LV < 1 kV) / disjuntor para poder transformador, gerador e sistema de proteção ([email protected] [AJZ716010])
Avaliado permanente de corrente Ui	Um	1250
Tensão nominal	V	690 - 690
Nominal de interrupção de curto-circuito capacidade lcu em 400 V, 50 Hz	kA	105
Sobrecarga de lançamento configuração atual	Um	625 - 1250
Faixa de ajuste de curto prazo atrasada curto-circuito lançamento	Um	2500 - 12500
Faixa de ajuste de tempo de desarme sem curto-circuito lançamento	Um	2500 - 15000
Integrado de proteção contra falha de aterramento		Nenhum
Tipo de conexão elétrica do circuito principal		Ligação ferroviária
Construção de dispositivos		Construído-em dispositivo fixo construído-em técnica de
Adequado para calha DIN (cartola trilho de montagem		Nenhum
Trilho DIN (cartola trilho de montagem opcionais		Nenhum
Número de contatos auxiliares como contato normalmente fechado		0
Número de contatos auxiliares como contato normalmente aberto		0
Número de contatos auxiliares como contato		2
Desligado indicador disponível		Sim
Com menos de liberação de tensão		Nenhum
Número de pólos		4
A posição de conexão para o principal circuito de corrente		Do lado de trás
Tipo de elemento de controle		Botão de pressão
Completo do dispositivo com unidade de proteção		Sim
Motor da unidade integrada		Nenhum
O Motor de acionamento opcional		Sim
Grau de proteção (IP)		IP20

Datasheet - PDF

▲

Título:	Tamanho:	Tipo:
PDF CATALOGUE EATON EN.pdf	51 Mbytes
