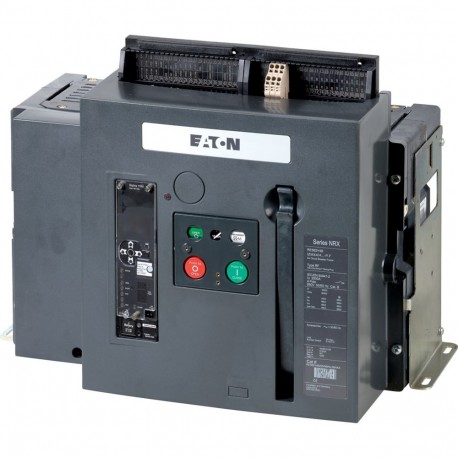

IZMX40B4-P16F 149880 EATON MOELLER NMNN2MN1X RES6164B12-breaker, 4P, 1600A, fixo Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

IZMX40B4-P16F 149880 EATON MOELLER NMNN2MN1X RES6164B12-breaker, 4P, 1600A, fixo

IZMX40B4-P16F

149880

EATON - MOELLER

Disponível

Envio hoje

Produto sob demanda, sem reembolso.

NMNN2MN1X RES6164B12-breaker, 4P, 1600A, fixo

Mais detalhes


Disjuntores

Circuit-breakers IZM - EATON - MOELLER

IZMX16 (Accessories) - EATON - MOELLER

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

There are several options for payment
- Credit card
- Wire Transfer
- PayPal


Produtos relacionados

Mais informação



Entrega do programa
A gama de produtos
  Ar disjuntores/chaves seccionadoras
A gama de produtos
  Abrir disjuntores
Faixa De Corrente
  Até 4000 A
Função de proteção
  Proteção profissional
Tipo de instalação
  Fixo
Construção de tamanho
  IZMX40
O sistema de liberação
  Versão eletrônica
Padrão/Aprovação
  IEC
Número de pólos
  4 pólos
Grau de Proteção
  IP20 IP55, com tampa de proteção, IP41 vedação da porta frame

  indicado para a zona de seletividade
adequado para a comunicação
com o sistema integrado de monitor
com o teste integrado possibilidade
com LCD gráfico de exibição de cor
opcionalmente fittable pelo usuário com acessórios abrangente
Corrente nominal = nominal ininterrupta de corrente
Eun= EuuUm1600
até 440 V, 50/60 Hz
EucukA66
até 440 V, 50/60 Hz
EucskA66
Sobrecarga de lançamento, min.
EurUm800
Sobrecarga de lançamento, max.
EurUm1600
Não-atrasada
Eueu= Eunna de na 2 - 12, FORA
Atraso
Eusd= Eurx ... 2 - 10
Notasna de na

IZMX-DTP-PTM externo de medição de tensão é necessário um módulo de

Dados técnicos
Geral
Normas
  IEC/EN 60947
Temperatura ambiente

Armazenamento
na de na°C-25 - +70 (dispositivo com visor LCD -20 - +70)
De funcionamento (aberto)
 °C-25 - +70 (dispositivo com visor LCD -20 - +70)
Posição de montagem
  >

  >
Categoria de utilização
  B
Grau de Proteção
  IP20 IP55, com tampa de proteção, IP41 vedação da porta frame
Direção de alimentação de entrada
  conforme necessário
Principal a realização de caminhos
Corrente nominal = nominal ininterrupta de corrente
Eun= EuuUm1600
Nominal ininterrupta de corrente a 50 °C
EuuUm1600
Nominal ininterrupta de corrente a 60 °C
EuuUm1600
Avaliado ininterrupto atual, a 70 °C
EuuUm1600
Tensão de resistência a impuso nominal
UimpV AC12000
Tensão nominal de operação
UeV AC690
Utilizar a energia elétrica de redes de até U = 440 V
EuELEkA36
Categoria de sobretensão/grau de poluição
  III/3
Tensão de isolamento nominal
UeuV1000
Capacidade de comutação de
Nominal de curto-circuito capacidade de tomada de
Eucm
até 440 V, 50/60 Hz
EucmkA145
até 690 V 50/60 Hz
EucmkA145
Nominal de curta duração admissível corrente 50/60 Hz

t = 1 s
EucwkA66
t = 3 s
EucwkA53
Nominal de interrupção de curto-circuito capacidade que eucn
Eucn
IEC/EN 60947 sequência operacional IcuO-t-CO

até 240 V, 50/60 Hz
EucukA66
até 440 V, 50/60 Hz
EucukA66
até 690 V 50/60 Hz
EucukA66
IEC/EN 60947 sequência operacional IcsO-t-CO-t-CO

até 240 V, 50/60 Hz
EucskA66
até 440 V, 50/60 Hz
EucskA66
até 690 V 50/60 Hz
EucskA66
Horários de funcionamento

Atraso do fechamento através de mola de liberação
 ms35
A abertura Total do atraso através de shunt de lançamento
 ms22
A abertura Total do atraso através de subtensão
 ms37


A abertura Total atraso sem atraso de curto-circuito de lançamento (até completar o arco de têmpera)
 ms45
Frequência máxima
Operações/h 60
Dissipação de calor em corrente nominal eun

A montagem fixa
 W140
Peso
A montagem fixa

3-pólo
 kg43
4-pólo
 kg56
Terminal de capacidades
Barra de cobre

A montagem fixa

Preto
 mm1 x 80 x 10

  Estes são os valores utilizados em painéis separados. Os valores reais vai depender da temperatura em todo o disjuntor, que é influenciada pela temperatura ambiente, o grau de proteção (IP), a altura de montagem, as partições, e qualquer ventilação externa. Dependendo do tipo específico de painéis de design, isso pode resultar em redução de capacidade, que pode ser compensada pelo aumento da área da seção transversal. O aumento de temperatura testes específicos, painéis podem fornecer específico e detalhado de informações.



na de na

Notas
  IZMX-DTP-PTM externo de medição de tensão é necessário um módulo de
Verificação de projeto como de acordo com a IEC/EN 61439(Mostra)(Ocultar recursos)
Dados técnicos para verificação de projeto

Corrente operacional nominal especificado para dissipação de calor
EunUm1600
Equipamento de dissipação de calor, dependente da corrente
PvidW140
Temperatura de funcionamento min.
 °C-25
Temperatura de funcionamento max.
 °C70
IEC/EN 61439 de verificação de projeto

10.2 Resistência dos materiais e de peças

10.2.2 resistência à Corrosão
  Atende a norma de produto.
10.2.3.1 Verificação da estabilidade térmica dos compartimentos
  Atende a norma de produto.
10.2.3.2 Verificação da resistência do material isolante ao calor normal
  Atende a norma de produto.
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
  Atende a norma de produto.
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
  Atende a norma de produto.
10.2.5 de Elevação
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.6 impacto Mecânico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.7 Inscrições
  Atende a norma de produto.
10.3 Grau de proteção das MONTAGENS
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
  Atende a norma de produto.
10.5 Proteção contra choque elétrico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
  É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
  É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento

10.9.2 a freqüência elétrica de força
  É o painel construtor de responsabilidade.
10.9.3 tensão de resistência a impuso
  É o painel construtor de responsabilidade.
10.9.4 Teste de caixas feitas de material isolante
  É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
  O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
  O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 6.0
De baixa tensão industrial componentes (EG000017) / Poder do disjuntor para trafo/gerador/instalação prot. (EC000228)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / disjuntor (LV < 1 kV) / disjuntor para poder transformador, gerador e sistema de proteção (ecl@ss8.1-27-37-04-09 [AJZ716010])
Avaliado permanente de corrente Ui
 Um1600
Tensão nominal
 V690 - 690
Nominal de interrupção de curto-circuito capacidade lcu em 400 V, 50 Hz
 kA66
Sobrecarga de lançamento configuração atual
 Um800 - 1600
Faixa de ajuste de curto prazo atrasada curto-circuito lançamento
 Um3200 - 16000
Faixa de ajuste de tempo de desarme sem curto-circuito lançamento
 Um3200 - 19200
Integrado de proteção contra falha de aterramento
  Nenhum
Tipo de conexão elétrica do circuito principal
  Ligação ferroviária
Construção de dispositivos
  Construído-em dispositivo fixo construído-em técnica de
Adequado para calha DIN (cartola trilho de montagem
  Nenhum
Trilho DIN (cartola trilho de montagem opcionais
  Nenhum
Número de contatos auxiliares como contato normalmente fechado
  0
Número de contatos auxiliares como contato normalmente aberto
  0
Número de contatos auxiliares como contato
  2
Desligado indicador disponível
  Sim
Com menos de liberação de tensão
  Nenhum
Número de pólos
  4
A posição de conexão para o principal circuito de corrente
  Do lado de trás
Tipo de elemento de controle
  Botão de pressão
Completo do dispositivo com unidade de proteção
  Sim
Motor da unidade integrada
  Nenhum
O Motor de acionamento opcional
  Sim
Grau de proteção (IP)
  IP20
