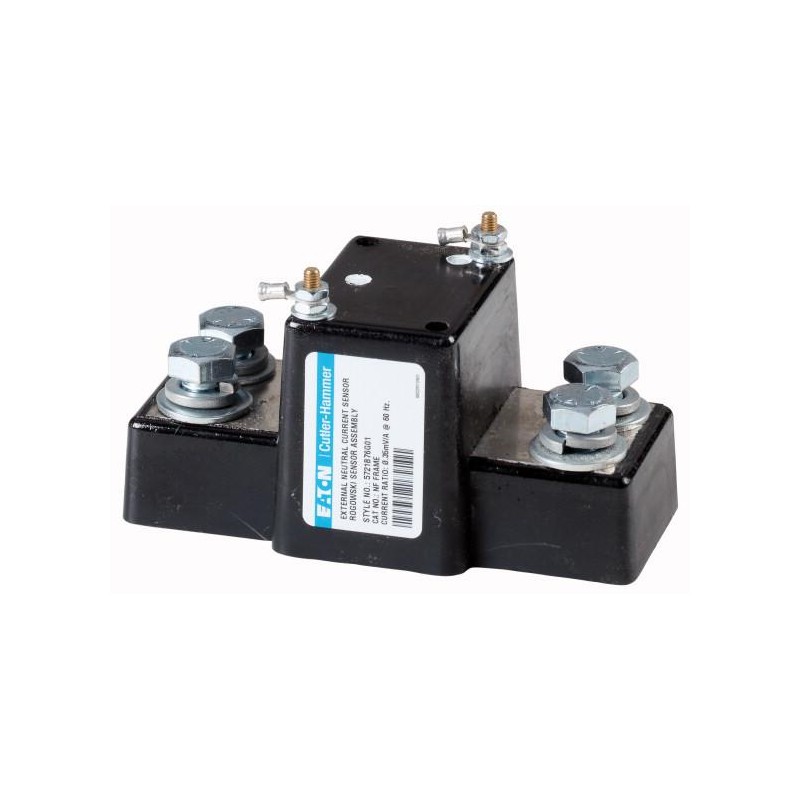

> >>IZMX-CT16-N 124188 ELECTRIC transformador de corrente IZMX16
Produto anterior Próximo produto

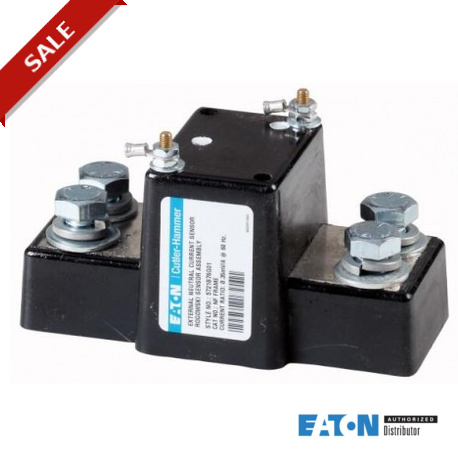

IZMX-CT16-N 124188 EATON ELECTRIC transformador de corrente IZMX16 Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

IZMX-CT16-N 124188 EATON ELECTRIC transformador de corrente IZMX16

IZMX-CT16-N

124188

EATON-MOELLER

transformador de corrente IZMX16

Mais detalhes


Quadro Aberto de Disjuntores Automáticos

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


Delivery programme
Product range
 Accessories
Accessories
 Current sensor for neutral conductor
The external transformer is required for the earth-fault protection and earth-fault alarm functions.
a) For the neutral conductor in the case of 3-pole circuit-breakers
b) For directly measuring the ground fault current at the grounded neutral point in the case of 3-pole and 4-pole circuit-breakers.
Donotplace a jumper (in the wiring between the transformer and the circuit-breaker's terminals) between: a) 15, 16 and 19, 20; b) 17, 18 and 19, 20.
For use with
 IZMX-DTV-G
+IZMX-DTV-G
+IZMX-DTV-GZ
+IZMX-DTU-A
IZMX-DTU-A
+IZMX-DTU-AZ
+IZMX-DTU-G
IZMX-DTU-G
+IZMX-DTU-AM
IZMX-DTU-AM
+IZMX-DTU-AMZ
IZMX-DTU-GMZ
IZMX-DTU-GM
+IZMX-DTU-GM
+IZMX-DTU-GZ
IZMX-DTP-G
IZMX-DTP-G
+IZMX-DTP-GZ
+IZMX-DTP-GM
+IZMX-DTP-GMZ
IZMX-DTP-GM
Notes

An additional control circuit terminal block is required.

For fixed mounting circuit-breakers￫#156593 and withdrawable unit circuit-breakers ￫#156590

Design verification as per IEC/EN 61439(Show features)(Hide features)
Technical data for design verification
Operating ambient temperature min.
 °C -25
Operating ambient temperature max.
 °C 70
Technical data ETIM 6.0
Low-voltage industrial components (EG000017) / Current transformer (EC002048)
Electric engineering, automation, process control engineering / Signal processing / Transformer / Current transformer ([email protected] [AAB626011])
Model
 Wound primary current converter
Primary rated current
 A 1600
Secondary rated current
 A 0
Secondary rated apparent power
 VA 0
Accuracy class
 1
Over voltage limiting factor
 -
Calibrated
 No
With shock protection
 No
Opening height
 mm 0
Opening width
 mm 0
Opening diameter
 mm 0
Snap mounting
 No
With copper rail
 No
Secondary connection
 Screw connection
Number of primary inputs
 1

Datasheet - PDF

▲
Título: Tamanho: Tipo:
Current transformer N, external, IZMX16 - EATON - IZMX-CT16-N - 124188 147 Kbytes Current transformer N, external, IZMX16 - EATON - IZMX-CT16-N - 124188
