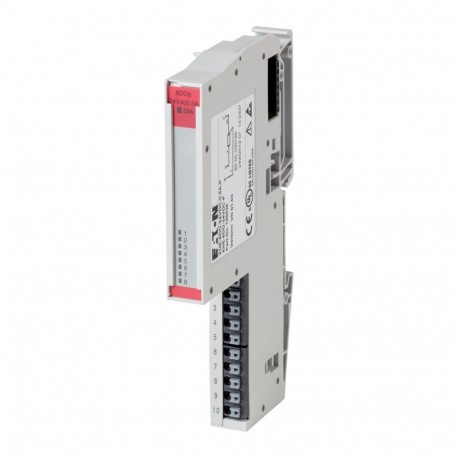

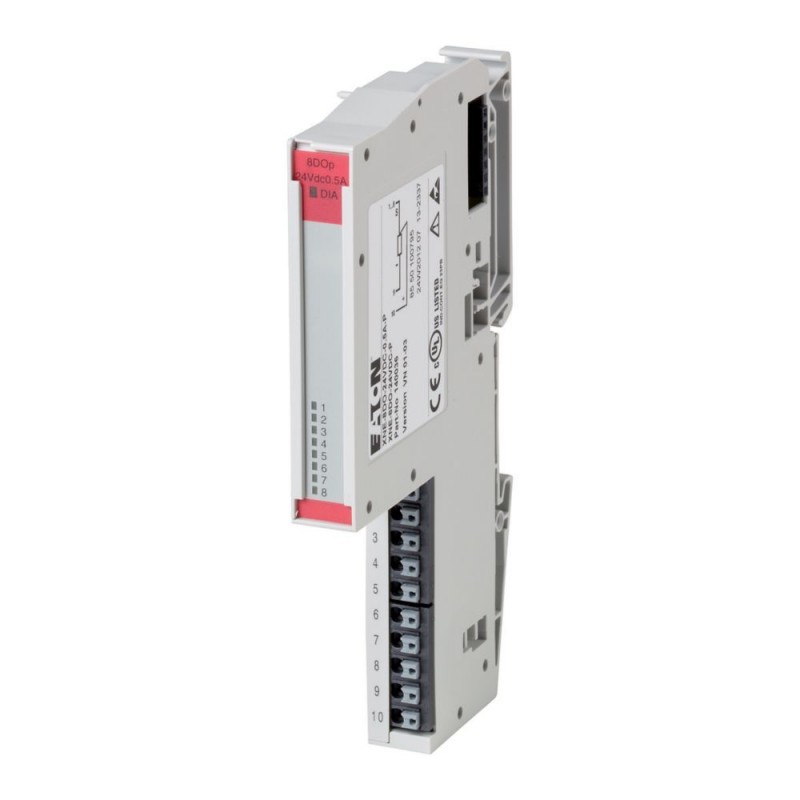

Normas
EN 61000-6-2
EN 61000-6-4
EN 61131-2
Potencial de isolamento
Sim, através do isolador óptico
Temperatura ambienteTemperatura ambiente, operação
0 - +55 °C
Temperatura ambienteO armazenamento, o transporte [ϑ]
-25 - +85 °C
Umidade relativaUmidade relativa
5 - 95 % (interior), Nível de RH-2, sem condensação (para armazenamento de 45°C)
Condições do ambiente, mecânicaGrau de Proteção
IP20
Condições do ambiente, mecânicaGases nocivos
ENTÃO,Dois: 10 (rel. umidade < 75%, sem condensação)
HDoisS: 1.0 (rel. umidade < 75 %,sem condensação) ppm
Resistência a vibrações, condições de funcionamento
de acordo com a norma IEC/EN 60068-2-6
Mecânica, resistência ao choque
de acordo com a norma IEC 60068-2-27 g
Contínua resistência ao choque (IEC/EN 60068-2-29)
De acordo com a norma IEC 60068-2-29
Cair e derrubar
De acordo com a norma IEC 60068-2-31, queda livre, de acordo com a norma IEC 60068-2-32
Compatibilidade eletromagnética (EMC)ESD [Air/contato descarga]
EN 61000-4-2 kV
Compatibilidade eletromagnética (EMC)Campos eletromagnéticos [(0.08...1) / (1,4...2) / (2...2,7) GHz ]
PT 61100-4-2 V/m
Compatibilidade eletromagnética (EMC)Explosão
PT 61100-4-4
Compatibilidade eletromagnética (EMC)Surto
PT 61100-4-5
Compatibilidade eletromagnética (EMC)Irradiava RFI
PT 61100-4-6 V
Compatibilidade eletromagnética (EMC)Emissão de interferências (irradiada, de alta freqüência) [(30...230 MHz) / (230...1000 MHz)]
PT 55016-2-3 dB
Compatibilidade eletromagnética (EMC)Flutuações de tensão/quedas de tensão.
EN 61131-2
Compatibilidade eletromagnética (EMC)Tipo de teste
EN 61131-2
Outros dados técnicos (folha de catálogo)
Classificação de dados
de acordo com a VDE 0611 Parte 1/8.92 /
IEC/EN 60947-7-1
Conexão de design de direção SUPERIOR
Empurre-as Na primavera de gaiola de terminais
Comprimento de decapagem
8 mm
Fixação gama
max. 0.14 - 1,5 mmDois
Conectável condutoresSaídas EN 61131-2
De 0,25 - 1,5 mmDois
Conectável condutoresRepor depois de curto-circuito rectificado
De 0,25 - 1,5 mmDois
Conectável condutoresResistência a vibrações, condições de funcionamento
De 0,25 - 1,5 mmDois
Conectável condutores"f" com ponteiras de plástico com gola de acordo com a norma DIN 46228-1 (anilhas frisado prova de gás)
0.25 - 0.75 mmDois
Conectável condutores"e" sólido H07V-U
De 0,25 - 1,5 mmDois
Conectável condutores"f" flexível H 07V-K
De 0,25 - 1,5 mmDois
Conectável condutores"f" com anilhas sem colarinho de plástico de acordo com a norma DIN 46228-1 (anilhas frisado prova de gás)
De 0,25 - 1,5 mmDois
Conectável condutores"f" com ponteiras de plástico com gola de acordo com a norma DIN 46228-1 (anilhas frisado prova de gás)
0.25 - 0.75 mmDois
Medidor de pin IEC/EN 60947-1
A1
Módulos de entrada analógica.
Tensão nominal por meio de terminal de fornecimento de [UL]
24 V DC
Nominal consumo de corrente do terminal de fornecimento de [euL]
3 mA
Nominal consumo de corrente do módulo de bus [euMB]
≦ 15 mA
Conectável sensores
Cargas resistivas
As cargas indutivas
Lâmpada de cargas
Os módulos de saída analógica
Tensão nominal por meio de terminal de fornecimento de [UL]
24 V DC
Nominal consumo de corrente do terminal de fornecimento de [euL]
3 mA
Nominal consumo de corrente do módulo de bus [euMB]
≦ 15 mA
A resistência de cargaCarga resistiva
≧ Ω 48
A resistência de cargaCarga indutiva
Como por DC13 IEC 60947-5-1 h
Tensão nominal por meio de terminal de fornecimento de [UL]
24 V DC
Nominal consumo de corrente do terminal da fonte (em que a corrente de carga = 0 mA) [euL]
3 mA
Nominal consumo de corrente do módulo de bus [euMB]
≦ 15 mA
A perda de energia [P]
Normalmente 1,5 W
Tensão de saídaAlto nível [UH⁄UUm]
> UL- 1 V DC
Corrente de saídaNível elevado (valor nominal) [euH]
0,5 A
Corrente de saídaDe alto nível (intervalo permitido) [euH]
< 1,0 A
Atraso na mudança de sinal e carga resistivade Baixo a Alto nível
300 µs
Atraso na mudança de sinal e carga resistivaDe Alto a Baixo sinal
300 µs
Fator de utilização [%]
100 g
Pode ser conectado
Cargas resistivas
As cargas indutivas
Lâmpada de cargas
Carga indutiva
Como por DC13 IEC 60947-5-1 h
Lâmpada de carga [RLL]
≦ 6 W
Frequência de comutaçãoCom carga resistiva [f]
100 Hz
Frequência de comutaçãocom carga indutiva
Como por DC13 IEC 60947-5-1
Frequência de comutaçãoFrequência de comutação com lâmpada de carga [f]
10 Hz
Saídas EN 61131-2
curto-circuito à prova de
Repor depois de curto-circuito rectificado [eueu]
Automática
Tensão nominal por meio de terminal de fornecimento de [UL]
24 V DC
Nominal consumo de corrente do terminal de fornecimento de [euL]
3 mA
Nominal consumo de corrente do módulo de bus [euMB]
≦ 15 mA
Tensão nominal por meio de terminal de fornecimento de [UL]
24 V DC
Nominal consumo de corrente do terminal de fornecimento de [euL]
3 mA
Nominal consumo de corrente do módulo de bus [euMB]
≦ 15 mA
A perda de energia [P]
Normalmente 1,5 W
Pode ser conectado
Cargas resistivas
As cargas indutivas
Lâmpada de cargas
Fator de utilização [g]
100 %
Módulo de alimentação de energia
Tensão nominal por meio de terminal de fornecimento de [UL]
24 V DC
Nominal consumo de corrente do terminal de fornecimento de [euL]
3 mA
Nominal consumo de corrente do módulo de bus [euMB]
≦ 15 mA
A perda de energia [P]
1.5 W
Tensão nominal por meio de terminal de fornecimento de [UL]
24 V DC
Nominal consumo de corrente do terminal de fornecimento de [euL]
3 mA
Nominal consumo de corrente do módulo de bus [euMB]
≦ 15 mA
Corrente de saídaDe alto nível (intervalo permitido) [euH]
< 1,0 A
Corrente de saídaNível elevado (valor nominal) [euH]
0,5 A
Frequência de comutaçãoFrequência de comutação com lâmpada de carga [f]
10 Hz
Lâmpada de carga [RLL]
≦ 6 W
Curto-circuito
curto-circuito à prova de
Tensão nominal por meio de terminal de fornecimento de [UL]
24 V DC
Nominal consumo de corrente do terminal de fornecimento de [euL]
3 mA
Nominal consumo de corrente do módulo de bus [euMB]
≦ 15 mA
A perda de energia [P]
Normalmente 1,5 W
O terminal da fonte (UL) fornece energia para o módulo de eletrônica e para os consumidores nas saídas. A corrente total necessária para cada módulo consiste na soma de todas as correntes parciais.
Parte da XI/módulo de eletrônica é fornecido com o módulo de tensão de barramento (5 V CC), a outra parte, através do fornecimento de terminal (UL).
Para aumentar a corrente de saída máxima de até 1 a, duas saídas podem ser ligadas em paralelo.
Nota para o cabeçalho da tabela
A corrente nominal do terminal de fornecimento de dados de aplicar em zero de corrente de carga.
Aplica-se para carga resistiva: RLO < 1 kω
