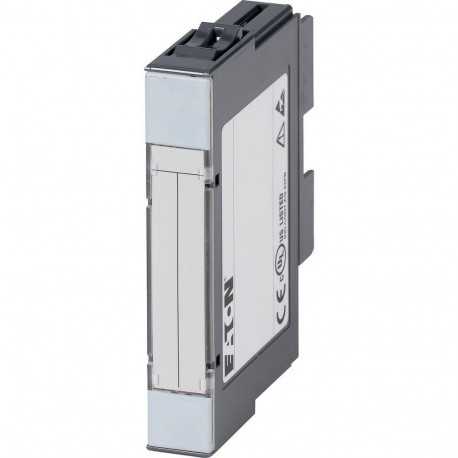

XN-PF-24VDC-D 140070 EATON ELECTRIC 24V 85 50 225 186
XN-PF-24VDC-D
140070
EATON-MOELLER
24V 85 50 225 186
Controladores industriais (PLC) > Módulo de alimentação e segmentação de periférico descentralizado de bus de campo
Módulos de E / S remotos XION
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
geralmente comprados juntos
▲Mais informação
▲Fonte de alimentação do módulo XI/24 V DC
Fonte de alimentação do módulo, Função: XN Fatia do módulo, Para utilização com: XN-P3T-SBB, XN-P3S-SBB, XN-P4T-SBBC, XN-P4S-SBBC, as Normas: EN 61000-6-2, EN 61000-6-4, EN 61131-2, Grau de Protecção: IP20
Programa de entrega
Função
XI/fonte de alimentação módulos de
Função
XN Fatia do módulo
Breve Descrição
Campo de módulos de fonte de alimentação 24 V DC tensão nominal
Para uso com
XN-P3T-SBB
XN-P3S-SBB
XN-P4T-SBBC
XN-P4S-SBBC
XN-P3S-SBB
XN-P4T-SBBC
XN-P4S-SBBC
Dados técnicos
Geral
Normas
EN 61000-6-2
EN 61000-6-4
EN 61131-2
EN 61000-6-4
EN 61131-2
Potencial de isolamento
Sim, através do isolador óptico
Temperatura ambiente
0 - +55 °C
Armazenamento [ϑ]
-25 - +85 °C
Umidade relativa
5 - 95 % (interior), Nível de RH-2, sem condensação (para armazenamento de 45°C)
Gases nocivos
ENTÃO,Dois: 10 (rel. umidade < 75%, sem condensação)
HDoisS: 1.0 (rel. umidade < 75 %,sem condensação) ppm
HDoisS: 1.0 (rel. umidade < 75 %,sem condensação) ppm
Resistência a vibrações, condições de funcionamento
de acordo com a norma IEC/EN 60068-2-6
Mecânica, resistência ao choque
de acordo com a norma IEC 60068-2-27 g
Contínua resistência ao choque (IEC/EN 60068-2-29)
De acordo com a norma IEC 60068-2-29
Cair e derrubar
De acordo com a norma IEC 60068-2-31, queda livre, de acordo com a norma IEC 60068-2-32
Grau de Proteção
IP20
Compatibilidade eletromagnética (EMC)ESD [Air/contato descarga]
EN 61000-4-2 kV
Compatibilidade eletromagnética (EMC)Campos eletromagnéticos [(0.08...1) / (1,4...2) / (2...2,7) GHz ]
PT 61100-4-2 V/m
Compatibilidade eletromagnética (EMC)Explosão
PT 61100-4-4
Compatibilidade eletromagnética (EMC)Surto
PT 61100-4-5
Compatibilidade eletromagnética (EMC)Irradiava RFI
PT 61100-4-6 V
Compatibilidade eletromagnética (EMC)Emissão de interferências (irradiada, de alta freqüência) [(30...230 MHz) / (230...1000 MHz)]
PT 55016-2-3 dB
Compatibilidade eletromagnética (EMC)Flutuações de tensão/quedas de tensão.
EN 61131-2
Compatibilidade eletromagnética (EMC)Tipo de teste
EN 61131-2
Aprovações
CE, cULus
Outros dados técnicos (folha de catálogo)
Fornecimento de módulos
Tensão de campo [UL]
24 V DC
Admissível gama
18-30 V C.C.
Nominal consumo de corrente do módulo de bus [euMB]
≦ 28 mA
Tensão nominal de isolamento [Ueu]
500 V CA
Ondulação Residual
De acordo com EN 61131-2; ripple < 5 %
Máxima corrente de operação [euEI]
10 Um
Número de bytes de diagnóstico
Quatro
Módulo Base, sem gateway fonte de alimentaçãosem ligação C
2-/3-fio
XN-P3x-SBB
XN-P3x-SBB
Módulo Base, sem gateway fonte de alimentaçãocom C de conexão
4-fio
XN-P4x-SBBC
XN-P4x-SBBC
A perda de energia [P]
1.3 W
Notas
Intervalo permitido para o campo de tensão UL:
Conforme EN 61131-2 (18 - 30 V DC)
Verificação de projeto como de acordo com a IEC/EN 61439
Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
0
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
1.3 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
0 °C
Temperatura de funcionamento max.
+55 °C
Grau de Proteção
IP20
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Atende a norma de produto requisitos.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 7.0
PLC (EG000024) / Fieldbus, decentr. periferia - fonte de alimentação/segmento de módulo (EC001600)
De engenharia elétrica, automação, controle de processo de engenharia / Controle / bus de Campo, periférico descentralizado / bus de Campo, periférico descentralizado de alimentação e segmento de módulo ([email protected] [BAA071013])
Tensão de alimentação AC 50 Hz
0 - 0 V
Tensão de alimentação CA 60 Hz
0 - 0 V
Tensão de alimentação DC
18 - 30 V
Tipo de tensão de tensão de alimentação
DC
Número de HW-interfaces Ethernet industrial
Zero
Número de interfaces PROFINET
Zero
Número de HW-interfaces RS-232
Zero
Número de HW-interfaces RS-422
Zero
Número de HW-interfaces RS-485
Zero
Número de HW-interfaces serial TTY
Zero
Número de HW-interfaces paralela
Zero
Número de HW-interfaces sem Fio
Zero
Número de HW-interfaces USB
Zero
Número de HW-outras interfaces
Um
Com interface óptica
Nenhum
Suporte de protocolo para TCP/IP
Nenhum
Suporte de protocolo para PROFIBUS
Nenhum
Suporte de protocolo para PODE
Nenhum
Suporte de protocolo para INTERBUS
Nenhum
Suporte de protocolo para a ASI
Nenhum
Suporte de protocolo para KNX
Nenhum
Suporte de protocolo para MODBUS
Nenhum
Suporte de protocolo de Dados-de-Estrada
Nenhum
Suporte de protocolo para DeviceNet
Nenhum
Suporte de protocolo para SUCONET
Nenhum
Suporte de protocolo de LON
Nenhum
Suporte de protocolo para PROFINET IO
Nenhum
Suporte de protocolo para PROFINET CBA
Nenhum
Suporte de protocolo para SERCOS
Nenhum
Suporte de protocolo Foundation Fieldbus
Nenhum
Suporte de protocolo de rede EtherNet/IP
Nenhum
Suporte de protocolo de Interface de Segurança no Trabalho
Nenhum
Suporte de protocolo de Segurança do DeviceNet
Nenhum
Suporte de protocolo para INTERBUS-Segurança
Nenhum
Suporte de protocolo para PROFIsafe
Nenhum
Suporte de protocolo para SafetyBUS p
Nenhum
Suporte de protocolo para outros sistemas de bus
Sim
Rádio Bluetooth padrão
Nenhum
Rádio padrão WLAN 802.11
Nenhum
Rádio padrão GPRS
Nenhum
Rádio padrão GSM
Nenhum
Rádio padrão UMTS
Nenhum
Sistema de acessório
Sim
Grau de proteção (IP)
IP20
Tipo de conexão elétrica
Parafuso/mola abraçadeira de ligação
Com separação de potencial
Sim
Com o módulo de alimentação de energia
Nenhum
Adequado como segmento do módulo
Sim
Módulo remoto
Nenhum
Fieldbus conexão de barramento separado acoplador possível
Sim
Diagnóstico de autocarro possível
Sim
Montagem em trilho possível
Sim
Montagem na parede/montagem directa
Nenhum
Frente a construir no possível
Nenhum
Cremalheira-montagem possível
Nenhum
Adequado para funções de segurança
Nenhum
Categoria, de acordo com EN 954-1
SIL, de acordo com IEC 61508
Nenhum
Nível de desempenho acc. EN ISO 13849-1
Nenhum
Appendant agente de operação (Ex ia)
Nenhum
Appendant agente de operação (Ex ib)
Nenhum
Explosão categoria de segurança para gás
Nenhum
Explosão categoria de segurança para pó
Nenhum
Largura
12.6 mm
Altura
74.1 mm
Profundidade
55.4 mm de
Aprovações
Padrões De Produto
UL 508, CSA-C22.2 Nº 142; IEC/EN 6113-2; marcação CE
UL Arquivo Nº.
E205091
UL Controlo de Categoria Nenhuma.
NRAQ, NRAQ7
CSA Arquivo.
UL relatório aplica-se a ambos, EUA e Canadá
CSA Classe Nenhuma.
2252-01, 2252-81
América Do Norte Certificação
UL, certificado pela UL para o uso no Canadá
Especialmente concebido para a América do Norte
Nenhum
Limitação De Corrente Do Disjuntor
Nenhum
Grau de Proteção
IEC: IP20, UL/CSA Tipo: -
Dimensões
Link para a folha de catálogo
