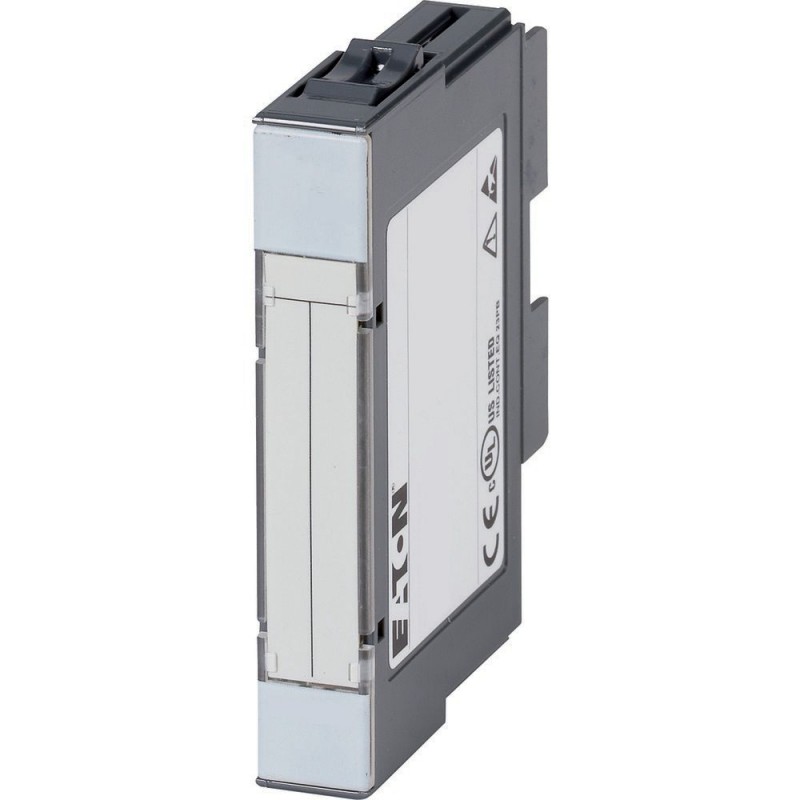

XN-4DI-24VDC-N 140059 4520652 EATON ELECTRIC 4 Entrada digital 24V 85 50 225 172 Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

XN-4DI-24VDC-N 140059 4520652 EATON ELECTRIC 4 Entrada digital 24V 85 50 225 172

XN-4DI-24VDC-N

140059

4520652

EATON-MOELLER

4 Entrada digital 24V 85 50 225 172

Mais detalhes


Controladores industriais (PLC) > Módulo de entrada/saída digital de periférico descentralizado de bus de campo

Módulos de E / S remotos XION

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


Digital, entrada para cartão XI/, 24 VCC, 4DI, negativa de comutação
O XI/I/O standard sistema oferece a melhor solução de e/S para cada aplicação, devido à sua grande modularidade e a grande variedade de funções. Pluggable módulos hot-swapping de módulos, a fiação do módulo básico do parafuso ou a mola de tensão, módulos de' codificação mecânica. Os gateways padrão de suporte a sistemas de bus CANopen, PROFIBUS-DP, deviceNet e Ethernet.

Programa de entrega

Função
Módulos de e/S
Módulos de entrada Digital
Função
XN Fatia do módulo
Breve Descrição
4 entradas Digitais, 24 V DC
Negativa de comutação
Para uso com
XN-S4T-SBBS
XN-S4S-SBBS
XN-S6T-SBBSBB
XN-S6S-SBBSBB

Dados técnicos

Geral
Normas
EN 61000-6-2
EN 61000-6-4
EN 61131-2
Potencial de isolamento
Sim, através do isolador óptico
Temperatura ambienteTemperatura ambiente, operação
0 - +55 °C
Temperatura ambienteO armazenamento, o transporte [ϑ]
-25 - +85 °C
Umidade relativaUmidade relativa
5 - 95 % (interior), Nível de RH-2, sem condensação (para armazenamento de 45°C)
Condições do ambiente, mecânicaGrau de Proteção
IP20
Condições do ambiente, mecânicaGases nocivos
ENTÃO,Dois: 10 (rel. umidade < 75%, sem condensação)
HDoisS: 1.0 (rel. umidade < 75 %,sem condensação) ppm
Resistência a vibrações, condições de funcionamento
de acordo com a norma IEC/EN 60068-2-6
Mecânica, resistência ao choque
de acordo com a norma IEC 60068-2-27 g
Contínua resistência ao choque (IEC/EN 60068-2-29)
De acordo com a norma IEC 60068-2-29
Cair e derrubar
De acordo com a norma IEC 60068-2-31, queda livre, de acordo com a norma IEC 60068-2-32
Compatibilidade eletromagnética (EMC)ESD [Air/contato descarga]
EN 61000-4-2 kV
Compatibilidade eletromagnética (EMC)Campos eletromagnéticos [(0.08...1) / (1,4...2) / (2...2,7) GHz ]
PT 61100-4-2 V/m
Compatibilidade eletromagnética (EMC)Explosão
PT 61100-4-4
Compatibilidade eletromagnética (EMC)Surto
PT 61100-4-5
Compatibilidade eletromagnética (EMC)Irradiava RFI
PT 61100-4-6 V
Compatibilidade eletromagnética (EMC)Emissão de interferências (irradiada, de alta freqüência) [(30...230 MHz) / (230...1000 MHz)]
PT 55016-2-3 dB
Compatibilidade eletromagnética (EMC)Flutuações de tensão/quedas de tensão.
EN 61131-2
Compatibilidade eletromagnética (EMC)Tipo de teste
EN 61131-2
Aprovações
CE, cULus
Outros dados técnicos (folha de catálogo)
Módulos de entrada analógica.
Canais
4 Número de
Tensão nominal por meio de terminal de fornecimento de [UL]
24 V DC
Nominal consumo de corrente do terminal de fornecimento de [euL]
40 mA
Nominal consumo de corrente do módulo de bus [euMB]
≦ 28 mA
Dissipação de calor
1 W
Módulos de Basesem ligação C
2-/3-fio
XN-S4x-SBBS
4-fio
XN-S6x-SBBSBB
Os módulos de saída analógica
Canais
4 Número de
Tensão nominal por meio de terminal de fornecimento de [UL]
24 V DC
Nominal consumo de corrente do terminal de fornecimento de [euL]
40 mA
Nominal consumo de corrente do módulo de bus [euMB]
≦ 28 mA
Dissipação de calor
1 W
Módulos de Basesem ligação C
2-/3-fio
XN-S4x-SBBS
4-fio
XN-S6x-SBBSBB
Saídas digitais
Canais
4 Número de
Tensão nominal por meio de terminal de fornecimento de [UL]
24 V DC
Nominal consumo de corrente do terminal da fonte (em que a corrente de carga = 0 mA) [euL]
40 mA
Nominal consumo de corrente do módulo de bus [euMB]
≦ 28 mA
Entradas digitais
Canais
4 Número de
Tensão nominal por meio de terminal de fornecimento de [UL]
24 V DC
Nominal consumo de corrente do terminal de fornecimento de [euL]
40 mA
Nominal consumo de corrente do módulo de bus [euMB]
≦ 28 mA
Tensão nominal de isolamento [Ueu]
500 V CA
Dissipação de calor
1 W
Tensão de entradaTensão de entrada Nominal [Ue]
24 V DC V DC
Tensão de entradaBaixo nível [UeL]
-30 V - (UL- 11 V) V
Tensão de entradaAlto nível [UeH]
0 - 5 V V
Corrente de entradaBaixo nível⁄ativo em nível de [eueL]
0 mA - 1.2 mA mA
Corrente de entradaAlto nível⁄ativo em nível de [eueH]
1.3 - mA 6 mA mA
Atraso de entradatBorda de subida
< 200 µs
Atraso de entradatBorda de descida
< 200 µs
Módulos de Basesem ligação C
2-/3-fio
XN-S4x-SBBS
4-fio
XN-S6x-SBBSBB
Módulos de relé
Tensão nominal por meio de terminal de fornecimento de [UL]
24 V DC
Nominal consumo de corrente do terminal de fornecimento de [euL]
40 mA
Nominal consumo de corrente do módulo de bus [euMB]
≦ 28 mA
Módulos de Basesem ligação C
2-/3-fio
XN-S4x-SBBS
4-fio
XN-S6x-SBBSBB
Módulo de alimentação de energia
Tensão nominal por meio de terminal de fornecimento de [UL]
24 V DC
Nominal consumo de corrente do terminal de fornecimento de [euL]
40 mA
Nominal consumo de corrente do módulo de bus [euMB]
≦ 28 mA
Módulo contador de
Canais
4 Número de
Tensão nominal por meio de terminal de fornecimento de [UL]
24 V DC
Nominal consumo de corrente do terminal de fornecimento de [euL]
40 mA
Nominal consumo de corrente do módulo de bus [euMB]
≦ 28 mA
Dissipação de calor
1 W
Entradas digitais
Tensão de entradaTensão de entrada Nominal [Ue]
24 V DC V DC
Tensão de entradaBaixo nível [UeL]
-30 V - (UL- 11 V) V
Tensão de entradaAlto nível [UeH]
0 - 5 V V
Corrente de entradaBaixo nível [eueL]
0 mA - 1.2 mA mA
Corrente de entradaAlto nível [eueH]
1.3 - mA 6 mA mA
Interfaces
Tensão nominal por meio de terminal de fornecimento de [UL]
24 V DC
Nominal consumo de corrente do terminal de fornecimento de [euL]
40 mA
Nominal consumo de corrente do módulo de bus [euMB]
≦ 28 mA
Notas

O terminal da fonte (UL) fornece energia para a placa eletrônica e para os sensores nas entradas. A corrente total necessária para cada cartão, que é a soma de todas as correntes parciais.

Parte da XI/placa eletrônica é fornecido com o módulo de tensão de barramento (5 V CC), a outra parte, através do fornecimento de terminal (UL).

Max. admissível capacidade: 141 nF 79 V AC/50 Hz; 23 nF 265 V AC/50 Hz

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
0
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
1 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
0 °C
Temperatura de funcionamento max.
+55 °C
Grau de Proteção
IP20
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Atende a norma de produto requisitos.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

PLC (EG000024) / Fieldbus, decentr. periferia - módulo de e/S (EC001599)
De engenharia elétrica, automação, controle de processo de engenharia / Controle / bus de Campo, periférico descentralizado / bus de Campo, periférico descentralizado - módulo de e/S ([email protected] [BAA055014])
Tensão de alimentação AC 50 Hz
0 - 0 V
Tensão de alimentação CA 60 Hz
0 - 0 V
Tensão de alimentação DC
18 - 30 V
Tipo de tensão de tensão de alimentação
DC
Número de entradas digitais
Quatro
Número de saídas digitais
Zero
Entradas digitais configuráveis
Nenhum
Saídas digitais configuráveis
Nenhum
Corrente de entrada de sinal 1
1.3 mA
Permitido tensão de entrada
0 - 30 V
Tipo de tensão (tensão de entrada)
DC
Tipo de saída digital
Nenhum
Corrente de saída
0
Permitida a tensão na saída
0 - 0 V
Tipo de tensão de saída
DC
Proteção contra curto-circuito, saídas disponíveis
Nenhum
Número de HW-interfaces Ethernet industrial
Zero
Número de interfaces PROFINET
Zero
Número de HW-interfaces RS-232
Zero
Número de HW-interfaces RS-422
Zero
Número de HW-interfaces RS-485
Zero
Número de HW-interfaces serial TTY
Zero
Número de HW-interfaces paralela
Zero
Número de HW-interfaces sem Fio
Zero
Número de HW-interfaces USB
Zero
Número de HW-outras interfaces
Um
Com interface óptica
Nenhum
Suporte de protocolo para TCP/IP
Nenhum
Suporte de protocolo para PROFIBUS
Sim
Suporte de protocolo para PODE
Sim
Suporte de protocolo para INTERBUS
Nenhum
Suporte de protocolo para a ASI
Nenhum
Suporte de protocolo para KNX
Nenhum
Suporte de protocolo para MODBUS
Nenhum
Suporte de protocolo de Dados-de-Estrada
Nenhum
Suporte de protocolo para DeviceNet
Sim
Suporte de protocolo para SUCONET
Nenhum
Suporte de protocolo de LON
Nenhum
Suporte de protocolo para PROFINET IO
Nenhum
Suporte de protocolo para PROFINET CBA
Nenhum
Suporte de protocolo para SERCOS
Nenhum
Suporte de protocolo Foundation Fieldbus
Nenhum
Suporte de protocolo de rede EtherNet/IP
Nenhum
Suporte de protocolo de Interface de Segurança no Trabalho
Nenhum
Suporte de protocolo de Segurança do DeviceNet
Nenhum
Suporte de protocolo para INTERBUS-Segurança
Nenhum
Suporte de protocolo para PROFIsafe
Nenhum
Suporte de protocolo para SafetyBUS p
Nenhum
Suporte de protocolo para outros sistemas de bus
Sim
Rádio Bluetooth padrão
Nenhum
Rádio padrão WLAN 802.11
Nenhum
Rádio padrão GPRS
Nenhum
Rádio padrão GSM
Nenhum
Rádio padrão UMTS
Nenhum
IO link master
Nenhum
Sistema de acessório
Sim
Grau de proteção (IP)
IP20
Tipo de conexão elétrica
Plug-in de conexão
Tempo de atraso no sinal de câmbio
0 - 0 ms
Fieldbus conexão de barramento separado acoplador possível
Sim
Montagem em trilho possível
Sim
Montagem na parede/montagem directa
Nenhum
Frente a construir no possível
Nenhum
Cremalheira-montagem possível
Nenhum
Adequado para funções de segurança
Nenhum
Categoria, de acordo com EN 954-1
SIL, de acordo com IEC 61508
Nenhum
Nível de desempenho acc. EN ISO 13849-1
Nenhum
Appendant agente de operação (Ex ia)
Nenhum
Appendant agente de operação (Ex ib)
Nenhum
Explosão categoria de segurança para gás
Nenhum
Explosão categoria de segurança para pó
Nenhum
Largura
12.6 mm
Altura
74.1 mm
Profundidade
55.4 mm de

Aprovações

Padrões De Produto
UL 508, CSA-C22.2 Nº 142; IEC/EN 6113-2; marcação CE
UL Arquivo Nº.
E205091
UL Controlo de Categoria Nenhuma.
NRAQ, NRAQ7
CSA Arquivo.
UL relatório aplica-se a ambos, EUA e Canadá
CSA Classe Nenhuma.
2252-01, 2252-81
América Do Norte Certificação
UL, certificado pela UL para o uso no Canadá
Especialmente concebido para a América do Norte
Nenhum
Limitação De Corrente Do Disjuntor
Nenhum
Grau de Proteção
IEC: IP20, UL/CSA Tipo: -

Dimensões

2725DIM-3
Link para a folha de catálogo

Avaliações: (0) ▲

Não há comentários do produto ainda.

Adicionar avaliação
Adicionar avaliação
ocultar formulário
Avaliação:
Nome:
Email:
Título:
Opinión:
Você recomendaria esse produto para comprar?
  Captcha
  Adicionar avaliação

Últimas opiniões dos nossos clientes

Todas as classificações que recebemos a partir dos itens que oferecemos são reais e verificadas. Um pequeno gesto, mas muito valioso. Então, obrigado por esse minuto você gasta em deixar-nos a sua opinião e classificação de produtos, porque nos ajuda a continuar a melhorar e oferecer maior qualidade de serviço.
