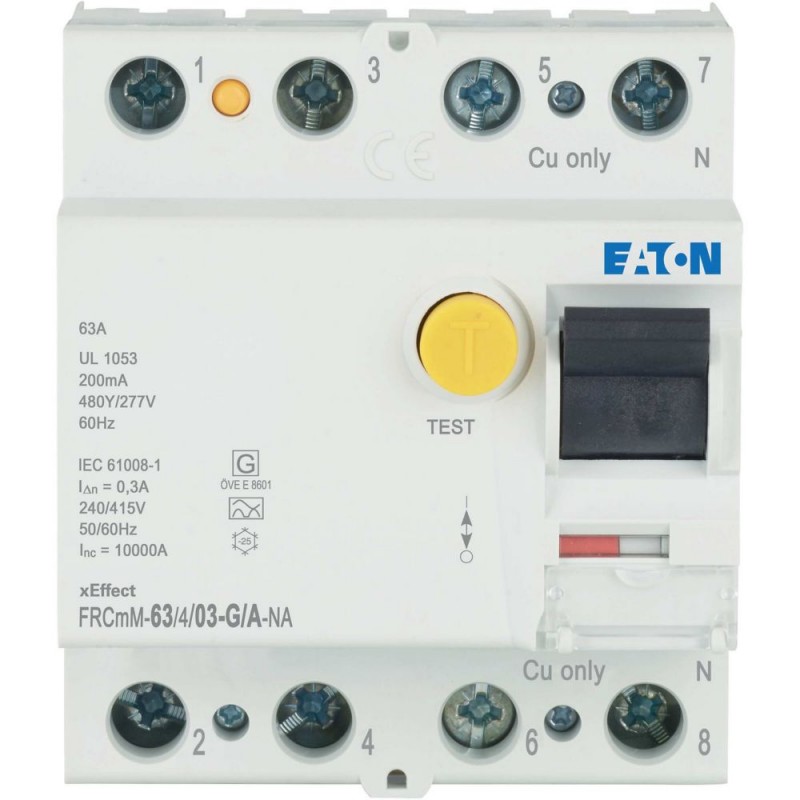

FRCMM-63/4/03-G/A-NA 167112 EATON ELECTRIC PDC-TBD6175 RCD-NA FRCmM
FRCMM-63/4/03-G/A-NA
167112
EATON-MOELLER
PDC-TBD6175 RCD-NA FRCmM
diferencial diferencial FRCMM-NA, 63A, 4p, 300mA, classe G/A
Disjuntor Diferencial (RCCB), 63A, 4p, 300mA, Tipo G/A
Aparelhagem Modular - Industrial
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Mais informação
▲Disjuntor de corrente (RCCB), 63A, 4p, 300mA, tipo G/A
Corrente Residual disjuntor FRCmM-NA, 4 pólos, corrente Nominal In: 63 A, com valor Nominal de curto-circuito de força Ric: 10 com back-up fusível kA, com valor Nominal de corrente de falha IΔN: 0.3 A, Painéis de distribuição para exportação para a América do Norte (UL)
Programa de entrega
Função básica
Corrente Residual disjuntores
Número de pólos
4 pólos
Aplicação
Painel de distribuição para exportação para a América do Norte (UL)
Corrente nominal [eun]
63 A
Nominal de curto-circuito de força [eucn]
10 com back-up fusível kA
Nominal corrente de fuga [euΔN]
0,3 A
Tipo
Tipo G/A (.VE E 8601)
O desarme
Curto atraso no tempo de s...
A gama de produtos
FRCmM-NA
Sensibilidade
O pulso de corrente sensíveis
De impulso atmosférico atual
Surge-prova 3 kA
Contato sequência
Dados técnicos
Elétrica
Tipos de conformidade com
.VE E 8601
Teste de corrente de marcas
Como por inscrição
O desarme
10 ms de atraso em 50 Hz s...
Tensão nominal de acordo com a norma IEC/EN 60947-2 [Un]
240/415 V AC
Frequência nominal [f]
50/60 Hz
Valores-limite de tensão de operaçãoCircuito de teste
184 - 440 V CA
Nominal corrente de fuga [euΔn]
300 mA
Sensibilidade
O pulso de corrente sensíveis
Tensão nominal de isolamento [Ueu]
440 V
Nominal de impulso atmosférico tensão [Uimp]
4 de (1,2/50µs) kV
Nominal de curto-circuito de força [eucn]
10 com back-up fusível kA
De impulso atmosférico atual
3 kA (8/20 µs) surge-prova
Max. admissível de back-up fusívelCurto-circuito [gG/gL]
63 A
Max. admissível de back-up fusívelSobrecarga [gG/gL]
40 A
Nominal de decisão e capacidade de ruptura / Nominal residual de decisão e capacidade de ruptura [eum/ EuΔm]
630 A
tempo de vidaElétrica [Operações]
≧ 4000
tempo de vidaMecânica [Operações]
≧ 10000
Elétrica
Tipos de conformidade com
UL1053
Teste de corrente de marcas
Como por inscrição
O desarme
8 ms de atraso a 60 Hz
Tensão nominal de acordo com a UL [Un]
480Y/277 V, 60 Hz V AC
Valores-limite de tensão de operaçãoCircuito de teste
196 - 528 VCA
Pick-up atual
200 mA
Sensibilidade
O pulso de corrente sensíveis
Sobretensão-testado
530 V
Nominal de impulso atmosférico tensão [Uimp]
4 de (1,2/50µs) kV
Nominal de curto-circuito de força [eucn]
5 como por CSA kA
Max. admissível de back-up fusívelCurto-circuito
70 Uma classe J fusível
Max. admissível de back-up fusívelSobrecarga
A máxima corrente de operação não deve exceder a corrente residual de disjuntores a corrente operacional nominal
Nominal de decisão e capacidade de ruptura / Nominal residual de decisão e capacidade de ruptura [eum/ EuΔm]
630 A
tempo de vidaElétrica [Operações]
≧ 4000
tempo de vidaMecânica [Operações]
≧ 10000
Mecânica
Padrão de frente dimensão
45 mm
Dispositivo de altura
80 mm
Construído-em largura
70 (4TE) mm
Montagem
Rápido anexo com 2 trava de posições para trilho DIN IEC/EN 60715
Grau de Proteção
IP40, IP54 (com a umidade-prova de gabinete)
Terminais superior e inferior
Elevador terminais
Proteção do Terminal
Barramento tag mortalha BGV A3, .VE-PT 6
Terminal de seção transversalSólidos
1.5 - 35 mmDois
Terminal de seção transversalEncalhado
2 x 16 mmDois
Terminal de seção transversal
M5 (com cruz-recesso parafuso, conforme definido na norma EN ISO 4757-Z2, Pozidriv PZ2)
Admissível de variação de temperatura
-25 - +40 °C
Permitido o armazenamento e o transporte temperaturas
-35 - +60 °C
Climáticas revisão de texto
25-55°C/90-95% de umidade relativa, de acordo com a norma IEC 60068-2
Umidade
5 - 95 %
Grau de poluição
Dois
Posição de montagem
Conforme necessário
Contacte o indicador de posição
vermelho / verde
Viagem indicação
branco / azul
Verificação de projeto como de acordo com a IEC/EN 61439
Dane techniczne dla zaświadczenia rodzaju konstrukcji
Znamionowy prąd pracy fazer podania straty mocy [eun]
63 A
Estratos mocy na biegun, w zależności od prądu [Pvid]
2.625 W
Estratos mocy elementu eksploatacyjnego, w zależności od prądu [Pvid]
10.5 W
Robocza temperatura otoczenia min.
-25 °C
Robocza temperatura otoczenia maks.
+75 °C
Od temperatury 40°C maksymalny dopuszczalny prąd ciągły zmniejsza się s de 1,8% na każdy 1°C
Certyfikat konstrukcji IEC/EN 61439
10.2 Wytrzymałość materiałów eu części10.2.2 Odporność na korozję
Wymagania odnośnie normy produktowej zostały spełnione.
10.2 Wytrzymałość materiałów eu części10.2.3.1 Wytrzymałość cieplna powłoki
Wymagania odnośnie normy produktowej zostały spełnione.
10.2 Wytrzymałość materiałów eu części10.2.3.2 Rezystancja materiału izolacyjnego przy normalnym cieple
Wymagania odnośnie normy produktowej zostały spełnione.
10.2 Wytrzymałość materiałów eu części10.2.3.3 Rezystancja materiału izolacyjnego przy nietypowym cieple
Wymagania odnośnie normy produktowej zostały spełnione.
10.2 Wytrzymałość materiałów eu części10.2.4 Wytrzymałość na działanie promieniowania UV
Wymagania odnośnie normy produktowej zostały spełnione.
10.2 Wytrzymałość materiałów eu części10.2.5 Podnoszenie
Nie dotyczy, ponieważ należy ocenić całą szafę sterowniczą.
10.2 Wytrzymałość materiałów eu części10.2.6 Kontrola odporności na uderzenia
Nie dotyczy, ponieważ należy ocenić całą szafę sterowniczą.
10.2 Wytrzymałość materiałów eu części10.2.7 Napisy
Wymagania odnośnie normy produktowej zostały spełnione.
10.3 Stopień ochrony powłok
Nie dotyczy, ponieważ należy ocenić całą szafę sterowniczą.
10.4 Odstępy izolacyjne powietrzne eu prądów pełzających
Wymagania odnośnie normy produktowej zostały spełnione.
10.5 Ochrona przed porażeniem elektrycznym
Nie dotyczy, ponieważ należy ocenić całą szafę sterowniczą.
10.6 Montaż elementów eksploatacyjnych
Nie dotyczy, ponieważ należy ocenić całą szafę sterowniczą.
10.7 Wewnętrzne obwody prądowe eu połączenia
Należy fazer zakresu odpowiedzialności wykonawcy szafy sterowniczej.
10.8 Przyłącza przewodów wchodzących z zewnątrz
Należy fazer zakresu odpowiedzialności wykonawcy szafy sterowniczej.
10.9 Właściwości izolacji10.9.2 Wytrzymałość elektryczna o częstotliwości roboczej
Należy fazer zakresu odpowiedzialności wykonawcy szafy sterowniczej.
10.9 Właściwości izolacji10.9.3 Odporność na napięcie udarowe
Należy fazer zakresu odpowiedzialności wykonawcy szafy sterowniczej.
10.9 Właściwości izolacji10.9.4 Sprawdzanie powłok z materiału izolacyjnego
Należy fazer zakresu odpowiedzialności wykonawcy szafy sterowniczej.
10.10 Nagrzanie
Oszacowanie nagrzania należy fazer zakresu odpowiedzialności wykonawcy szafy sterowniczej. Eator dostarczy danych na temat straty mocy aparatów.
10.11 Odporność na zwarcia
Należy fazer zakresu odpowiedzialności wykonawcy szafy sterowniczej. Przestrzegać wytycznych odnośnie aparatów łączeniowych.
10.12 Kompatybilność elektromagnetyczna
Należy fazer zakresu odpowiedzialności wykonawcy szafy sterowniczej. Przestrzegać wytycznych odnośnie aparatów łączeniowych.
10.13 Działanie mechaniczne
Spełnienie wymagań w aparacie brincadeira jednoznaczne z przestrzeganiem instrukcji montażu (IL).
Dados técnicos ETIM 7.0
Wyłączniki ochronne, bezpieczniki (EG000020) / Wyłącznik różnicowoprądowy (EC000003)
Elektrotechnika, automatyzacja eu technologia / Instalacja, urządzenie elektryczne / Wyłącznik różnicowoprądowy / Wyłącznik różnicowoprądowy ([email protected] [AAB906014])
Liczba biegunów
Quatro
Napięcie znamionowe
480 V
Prąd znamionowy
63 A
Znamionowy prąd różnicowy
300 mA
Napięcie znamionowe izolacji de Interface do usuário
440 V
Znamionowe napięcie udarowe wytrzymywane Uimp
4 kV
Sposób montażu
Szyna DIN
Czułość
Um
Ochrona selektywna
Nie
Wyzwalanie krótkozwłoczne
Tak
Wytrzymałość zwarciowa (Icw)
10 kA
Odporność na udar prądowy
3 kA
Częstotliwość
50/60 Hz
Możliwość dodatkowego wyposażenia
Tak
Z blokadą
Tak
Stopień ochrony (IP)
IP20
Szerokość wyrażona liczbą modułów
Quatro
Głębokość wbudowania
De 70,5 mm
Temperatura otoczenia w warunkach pracy
-25 - 40 °C
Stopień zanieczyszczenia
Dois
Przekrój przyłączanego przewodu wielożyłowego
1.5 - 16 mm2
Przekrój przyłączanego przewodu jednodrutowego
1.5 - 35 mm2
Dimensões
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf | 8 Mbytes |
|
