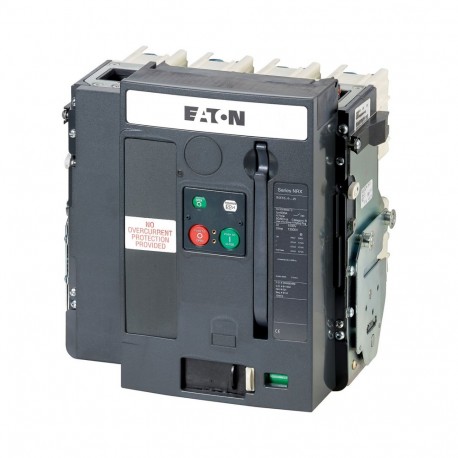

INX16B4-16W 123240 EATON ELECTRIC Quebrar switch, 4P, 1600 A removíveis sem chassis
INX16B4-16W
123240
EATON-MOELLER
Quebrar switch, 4P, 1600 A removíveis sem chassis
Home > EATON - MOELLER
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Mais informação
▲Entrega do programa
A gama de produtos | Ar disjuntores/chaves seccionadoras | ||
A gama de produtos | Abrir interruptores-seccionadores | ||
Faixa De Corrente | Até 4000 A | ||
Função de proteção | Interruptor seccionador | ||
Tipo de instalação | Levantar | ||
Construção de tamanho | INX16 | ||
O sistema de liberação | sem lançamentos | ||
Padrão/Aprovação | IEC | ||
Número de pólos | 4 pólos | ||
Grau de Proteção | IP20 IP55, com tampa de proteção, IP41 vedação da porta frame | ||
| opcionalmente fittable pelo usuário com acessórios abrangente | |||
Corrente nominal = nominal ininterrupta de corrente | Eun= Euu | Um | 1600 |
Capacidade de tomada de Icm 440 V, 50/60 Hz | Eucm | kA | 88 |
t = 1 s | Eucw | kA | 42 |
| na de na Cassete precisa ser encomendado separadamente. | |||
Dados técnicos
| Geral | |||
Normas | IEC/EN 60947 | ||
Temperatura ambiente | |||
Armazenamento | na de na | °C | -40 - +70 |
Temperatura ambiente | °C | -25 - +70 | |
Posição de montagem | |||
Dados técnicos para verificação de projeto | |||
Corrente operacional nominal especificado para dissipação de calor | Eun | Um | 1600 |
Equipamento de dissipação de calor, dependente da corrente | Pvid | W | 320 |
Temperatura de funcionamento min. | °C | -25 | |
Temperatura de funcionamento max. | °C | 70 | |
IEC/EN 61439 de verificação de projeto | |||
10.2 Resistência dos materiais e de peças | |||
10.2.2 resistência à Corrosão | Atende a norma de produto. | ||
10.2.3.1 Verificação da estabilidade térmica dos compartimentos | Atende a norma de produto. | ||
10.2.3.2 Verificação da resistência do material isolante ao calor normal | Atende a norma de produto. | ||
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos | Atende a norma de produto. | ||
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação | Atende a norma de produto. | ||
10.2.5 de Elevação | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.2.6 impacto Mecânico | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.2.7 Inscrições | Atende a norma de produto. | ||
10.3 Grau de proteção das MONTAGENS | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.4 Folgas e distâncias | Atende a norma de produto. | ||
10.5 Proteção contra choque elétrico | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.6 Incorporação de dispositivos de chaveamento e componentes | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.7 Interna de circuitos elétricos e conexões | É o painel construtor de responsabilidade. | ||
10.8 Ligações para condutores externos | É o painel construtor de responsabilidade. | ||
10.9 propriedades de Isolamento | |||
10.9.2 a freqüência elétrica de força | É o painel construtor de responsabilidade. | ||
10.9.3 tensão de resistência a impuso | É o painel construtor de responsabilidade. | ||
10.9.4 Teste de caixas feitas de material isolante | É o painel construtor de responsabilidade. | ||
10.10 aumento de Temperatura | O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos. | ||
10.11 Curto-circuito | É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas. | ||
10.12 compatibilidade Eletromagnética | É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas. | ||
10.13 funcionamento Mecânico | O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado. | ||
Dados técnicos ETIM 6.0
| De baixa tensão industrial componentes (EG000017) / Interruptor seccionador (EC000216) | |||
| De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Off-load interruptor, disjuntor, interruptor de controle / Interruptor seccionador ([email protected] [AKF060010]) | |||
Versão do interruptor principal | Sim | ||
Versão de manutenção/serviço interruptor | Nenhum | ||
Versão do interruptor de segurança | Nenhum | ||
Versão de parada de emergência de instalação | Nenhum | ||
Versão do interruptor de marcha à ré | Nenhum | ||
Max. nominal tensão de operação Ue CA | V | 690 | |
Tensão | V | 690 - 690 | |
Avaliado permanente de corrente Ui | Um | 1600 | |
Avaliado permanente de corrente AC-21, 400 V | Um | 0 | |
Nominal de operação de alimentação em AC-3, 400 V | kW | 0 | |
Nominal de curta duração admissível corrente lcw | kA | 42 | |
Nominal de operação de alimentação em AC-23, 400 V | kW | 0 | |
De alimentação de comutação em 400 V | kW | 0 | |
Condicionado nominal corrente de curto-circuito Iq | kA | 88 | |
Número de pólos | 4 | ||
Número de contatos auxiliares como contato normalmente fechado | 0 | ||
Número de contatos auxiliares como contato normalmente aberto | 0 | ||
Número de contatos auxiliares como contato | 2 | ||
O Motor de acionamento opcional | Sim | ||
Motor da unidade integrada | Nenhum | ||
Liberação de tensão opcional | Sim | ||
Construção de dispositivos | Construído-em dispositivo deslizante técnica (extraível) | ||
Apropriado para a terra de montagem | Sim | ||
Adequado para montagem frontal de 4 furos | Nenhum | ||
Adequado para montagem frontal centro | Nenhum | ||
Adequado para instalação de quadro de distribuição | Sim | ||
Adequado para intermediário de montagem | Nenhum | ||
Cor do elemento de controle | Verde | ||
Tipo de elemento de controle | Botão de pressão | ||
Interlockable | Sim | ||
Tipo de conexão elétrica do circuito principal | Ligação ferroviária | ||
Grau de proteção (IP), airbag lateral | IP20 | ||
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN.pdf | 51 Mbytes |
|
| Ficha técnica 1: 123240 - INX16B4-16W | 93 Kbytes |
|
| Ficha técnica 2: 123240 - INX16B4-16W | 35 Kbytes |
|
| Catálogo completo 1: 123240 - INX16B4-16W | 21 Mbytes |
|
