> >>M22S-WR4 279430 M22S-WR4Q ELECTRIC M22S-WR4Q Selector, 4 posições, com encravamento
Produto anterior Próximo produto
M22S-WR4 279430 M22S-WR4Q EATON ELECTRIC M22S-WR4Q Selector, 4 posições, com encravamento Ver maior

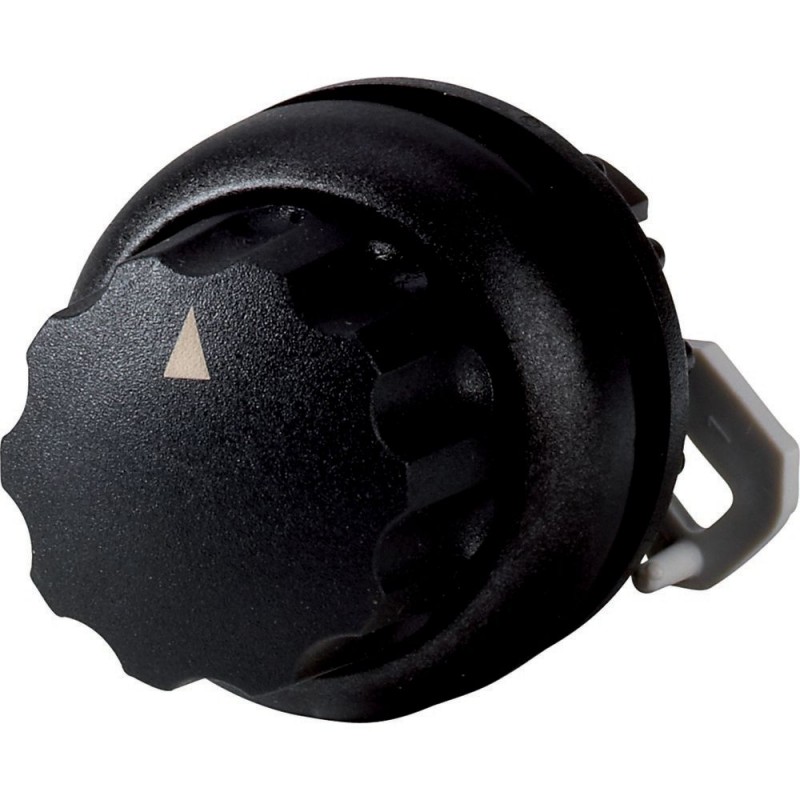

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

M22S-WR4 279430 M22S-WR4Q EATON ELECTRIC M22S-WR4Q Selector, 4 posições, com encravamento

M22S-WR4

279430

M22S-WR4Q

EATON-MOELLER

M22S-WR4Q Selector, 4 posições, com encravamento

Mais detalhes


Disjuntores de baixa tensão > Elemento frontal para interruptor seletor

Auxiliares de controle e sinalização

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $26.90
Preço unitário: $26.90

*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


Interruptor de comutação, RMQ-Titan, Com cabeça giratória, completo, 4 posições, inscritos, Moldura: preto
Interruptor de comutação, a gama de Produtos: RMQ-Titan, uma Única unidade, Design: Com cabeça giratória, completo, 4 posições, inscritos, Grau de Proteção: IP66, Moldura: preto, Conexão para SmartWire-DT: sim, com SWD-RMQ conexões, Frontal dimensões: 29,7, Instruções: Não é adequado para a codificação de placas, Utilize M22‐A4 fixação de placa de ￫ acessórios, Etiquetas ￫ acessórios, as Normas: IEC/EN 60947, VDE 0660, Grau de Proteção: IP66

Programa de entrega

A gama de produtos
RMQ-Titan
Função básica
Seletor de atuadores
Única unidade/unidade Completa
Única unidade
Design
Com cabeça giratória
mantida
Função: [= retorno por mola]
Função
116Z029
4 posições
Botão de placa
Botão de placa
116C252
inscritos
Grau de Proteção
IP66
Anel frontal
Moldura: preto
Conexão para SmartWire-DT
sim
com SWD-RMQ conexões
Frente dimensões
29,7
Instruções
Não é adequado para a codificação de adaptadores
Use M22‐A4 fixação de placa de ￫ acessórios
Solicitação de informações
Etiquetas ￫ acessórios

Dados técnicos

Geral
Normas
IEC/EN 60947
VDE 0660
Vida útil mecânica [Operações]
> 0,1 x 10Seis
Freqüência de operação [de Operações/h]
≦ 2000
Torque de operação (terminais de parafuso)
Não 0.3 Nm
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Grau de Proteção
IP66
Temperatura ambienteAberto
-25 - +70 °C
Temperatura ambienteArmazenamento
- 40 - + 80 °C
Posição de montagem
Conforme necessário
Mecânica, resistência ao choque
Trinta
Choque duração de 11 ms
Sinusoidal
de acordo com a norma IEC 60068-2-27 g
classificação de remessa
DNV
GL
LR
0000SPC-1830000SPC-1800000SPC-179

Interior e exterior protegida instalação

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
0
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+70 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Por favor informe-se
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
Não aplicável.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / Frente elemento chave seletora (EC000222)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Comando e dispositivo de alarme / elemento Frontal para chaves seletoras ([email protected] [AKF031014])
Número de posições de interruptor
Dois
Tipo de elemento de controle
Ativar o botão
Apropriado para a iluminação
Nenhum
Cor do elemento de controle
Preto
Cor da luz indicadora de cap
Outros
Tipo de construção da lente
Rodada
Diâmetro do furo
22,5 mm
Largura de abertura
0 mm
Altura de abertura
0 mm
Função de comutação de travamento
Sim
De retorno por mola
Nenhum
Com o anel frontal
Sim
Material do anel frontal
Plástico
Cor do anel frontal
Preto
Grau de proteção (IP), airbag lateral
IP66
Grau de proteção (NEMA)
4X

Aprovações

Padrões De Produto
IEC/EN 60947-5; UL 508, CSA-C22.2 Nº 14-05; CSA-C22.2 Nº 94-91; marcação CE
UL Arquivo Nº.
E29184
UL Controlo de Categoria Nenhuma.
NKCR
CSA Arquivo.
012528
CSA Classe Nenhuma.
3211-03
América Do Norte Certificação
UL, CSA
Grau de Proteção
UL/CSA Tipo 3R, 4X, 12, 13

Dimensões

116X195
116X116

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 23 Mbytes
