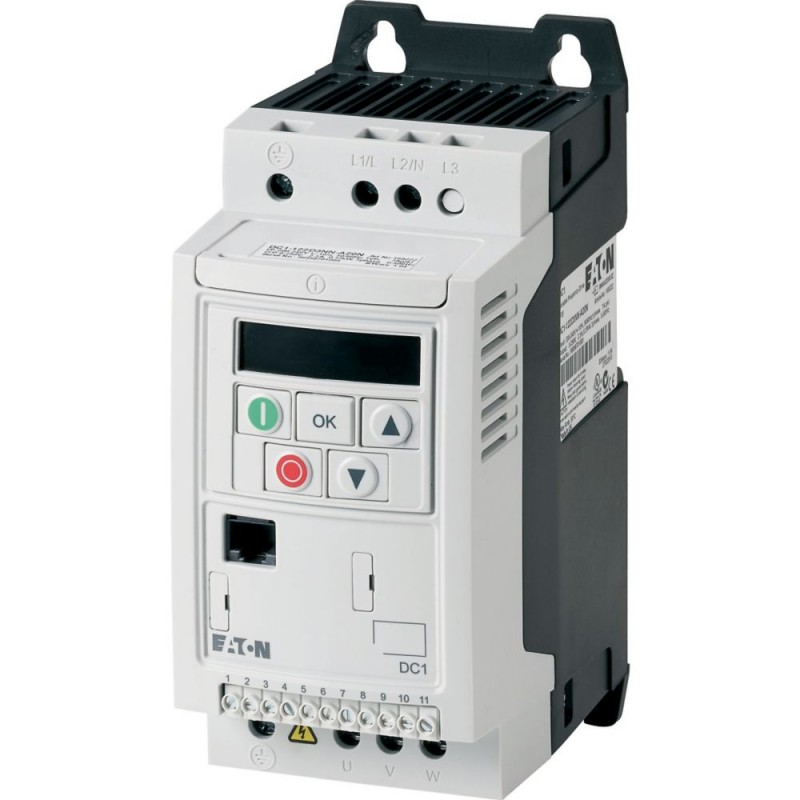

DC1-344D1NN-A20N 169456 EATON ELECTRIC PowerXL Drive Serie DC1

DC1-344D1NN-A20N

169456

EATON-MOELLER

PowerXL Drive - Serie DC1

Mais detalhes


Conversores de Frequência Power XL

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


Entrega do programa
A gama de produtos
 Inversores de frequência variável
Parte do grupo de referência (e.g. DIL)
 DC1
Tensão nominal de operação
 Ue 400 V AC, 3-fase
480 VCA 3 fases
Tensão de saída com Ve
 U2 400 V AC, 3-fase
480 VCA 3 fases
Tensão da rede (50/60Hz)
 ULN V 380 (-10%) - 480 (+10%)
Corrente operacional nominal
A 150% de sobrecarga
 Eue Um 4.1
Nota
 Corrente operacional nominal a uma frequência de funcionamento de 16 kHz e a uma temperatura ambiente de +50 °C
Nota
 Ciclo de sobrecarga para 60 s a cada 600 s
Atribuída classificação do motor
Nota
 normal, interna e externamente, ventilado, 4 pólos, trifásico assíncrono de motores com 1500 rpm-1em 50 Hz ou 1800 min-1a 60 Hz
Nota
 Ciclo de sobrecarga para 60 s a cada 600 s
Nota
 em 400 V, 50 Hz
150 % de Sobrecarga
 P kW 1.5
150 % de Sobrecarga
 EuM Um 3.6
Nota
 em 440 - 480 V, 60 Hz
150 % de Sobrecarga
 P PS 2
150 % de Sobrecarga
 EuM Um 3.4
Grau de Proteção
 IP20/NEMA 0
Interface/bus de campo (built-in)
 OP-Bus RS485/Modbus RTU, CANopen®
Fieldbus conexão (opcional)
 SmartWire-DT
Equipado com
 7-display digital de montagem
Tamanho de quadro
 FS1
Conexão para SmartWire-DT
 com SmartWire-DT módulo DX-NET-SWD3
Dados técnicos
Geral
Normas
 Especificação de requisitos gerais: IEC/EN 61800-2
Requisitos de EMC: IEC/EN 61800-3
Requisitos de segurança: IEC/EN 61800-5-1
Certificações
 CE, UL, cUL, c-Tick, Ukr Sepro, EAC
Qualidade de produção
 RoHS, ISO 9001
Climáticas revisão de texto
 w % < 95%, a média de umidade relativa (RH), sem condensação, não corrosivo
Temperatura ambiente
operação (150 % de sobrecarga)
 ϑ °C -10 - +50
Armazenamento
 °C -40 - +60
Posição de montagem
 Vertical
Altitude
 m 0 - 1000 m acima do nível do mar
Acima de 1000 m: 1% de redução para cada 100 m
max. 4000 m
Grau de Proteção
 IP20/NEMA 0
Proteção contra contato direto
 BGV A3 (VBG4, dedo - e a volta da mão-de prova)
Circuito principal
Alimentação
Tensão nominal de operação
 Ue 400 V AC, 3-fase
480 VCA 3 fases
Tensão da rede (50/60Hz)
 ULN V 380 (-10%) - 480 (+10%)
Corrente de entrada (150% de sobrecarga)
 EuLN Um 4.3
Configuração do sistema
 Sistemas de alimentação de CA aterrado center point
Frequência de alimentação
 fLN Hz 50/60
Gama de frequência
 fLN Hz 48 - 62
Chave de alimentação-em freqüência
 No máximo uma vez a cada 30 segundos
Seção de alimentação
Função
 Inversor de frequência interna de ligação CC e do inversor de IGBT
Sobrecarga de corrente (150% de sobrecarga)
 EuL Um 6.15
max. corrente de partida (Alta Sobrecarga)
 EuH % 175
Nota sobre max. corrente de partida
 durante 2 segundos a cada 20 segundos
Tensão de saída com Ve
 U2 400 V AC, 3-fase
480 VCA 3 fases
Frequência De Saída
 f2 Hz 0 - 50/60 (max. 500)
Frequência de comutação
 fPWM kHz 16
ajustável 4 - 32 (audível)
Modo De Operação
 U/f controle
Controle de velocidade com compensação de escorregamento
Resolução de frequência (valor nominal)
 Δf Hz 0.1
Corrente operacional nominal
A 150% de sobrecarga
 Eue Um 4.1
Nota
 Corrente operacional nominal a uma frequência de funcionamento de 16 kHz e a uma temperatura ambiente de +50 °C
A perda de energia
Dissipação de calor na corrente operacional nominal
 PV W 76.5
Eficiência
 % A 94,9
Máxima corrente de fuga à terra (PE), sem motor
 EuPE mA 4.65
Equipado com
 7-display digital de montagem
Tamanho de quadro
 FS1
Motor do alimentador
Nota
 normal, interna e externamente, ventilado, 4 pólos, trifásico assíncrono de motores com 1500 rpm-1em 50 Hz ou 1800 min-1a 60 Hz
Nota
 Ciclo de sobrecarga para 60 s a cada 600 s
Nota
 em 400 V, 50 Hz
150 % de Sobrecarga
 P kW 1.5
Nota
 em 440 - 480 V, 60 Hz
150 % de Sobrecarga
 P PS 2
máximo admissível comprimento do cabo
 Eu m projectado: 50
projectado, com o motor engasgar: 100
não: 75
não, com o motor engasgar: 150
Potência aparente
Potência aparente nominal de operação de 400 V
 S kVA 2.84
Potência aparente nominal de operação de 480 V
 S kVA 3.41
Função de frenagem
Padrão torque de frenagem
 max. 30 % MN
O torque de frenagem CC
 ajustável para 100 %
Seção de controle
Tensão de referência
 Us V 10 V DC (máx. 10 mA)
Entradas analógicas
 2, parametrizáveis, 0 - 10 V DC, 0/4 - 20 mA
Saídas analógicas
 1, parametrizáveis, 0 - 10 V
Entradas digitais
 4, parametrizáveis, max. 30 V DC
Saídas digitais
 1, parametrizáveis, de 24 V DC
Saídas de relé
 1, parametrizáveis, N/S, 6 (250 V AC-1) / 5 (30 V, CC-1)
Interface/bus de campo (built-in)
 OP-Bus RS485/Modbus RTU, CANopen®
Atribuído comutação e proteção de elementos
Fiação De Alimentação
IEC (Tipo B, gG), 150 %
 FAZ-B6/3
UL (Classe de CC ou J)
 Um 6
Sobrecarga de 150% (CT/IH, a 50 °C)
 DX-LN3-006
Motor do alimentador
Sobrecarga de 150% (CT/IH, a 50 °C)
 DX-LM3-005
Sobrecarga de 150% (CT/IH, a 50 °C)
 DX-SIN3-010
Verificação de projeto como de acordo com a IEC/EN 61439(Mostra)(Ocultar recursos)
Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para dissipação de calor
 Eun Um 4.1
Dissipação de calor por pólo, dependente da corrente
 Pvid W 0
Equipamento de dissipação de calor, dependente da corrente
 Pvid W 76.5
Estática dissipação de calor, não-dependente da corrente
 Pvs W 0
A capacidade de dissipação de calor
 Pdiss W 0
Temperatura de funcionamento min.
 °C -10
Temperatura de funcionamento max.
 °C 50
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças
10.2.2 resistência à Corrosão
 Atende a norma de produto.
10.2.3.1 Verificação da estabilidade térmica dos compartimentos
 Atende a norma de produto.
10.2.3.2 Verificação da resistência do material isolante ao calor normal
 Atende a norma de produto.
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
 Atende a norma de produto.
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
 Atende a norma de produto.
10.2.5 de Elevação
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.6 impacto Mecânico
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.7 Inscrições
 Atende a norma de produto.
10.3 Grau de proteção das MONTAGENS
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
 Atende a norma de produto.
10.5 Proteção contra choque elétrico
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
 É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
 É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento
10.9.2 a freqüência elétrica de força
 É o painel construtor de responsabilidade.
10.9.3 tensão de resistência a impuso
 É o painel construtor de responsabilidade.
10.9.4 Teste de caixas feitas de material isolante
 É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
 O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
 É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
 É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
 O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 6.0(Mostra)(Ocultar recursos)
De baixa tensão industrial componentes (EG000017) / conversor de Frequência =< 1 kV (EC001857)
De engenharia elétrica, automação, controle de processo / engenharia Elétrica da unidade / Static / conversor de frequência Estático do conversor de freqüência = < 1 kv ([email protected] [AKE177011])
Tensão da rede
 V 380 - 480
Frequência
 50/60 Hz
Número de fases entrada
 3
O número de fases de saída
 3
Max. frequência de saída
 Hz 500
Max. tensão de saída
 V 400
Corrente de saída nominal I2N
 Um 4.1
Max. saída em quadrática de carga na tensão nominal de saída
 kW 1.5
Max. saída linear de carga na tensão nominal de saída
 kW 1.5
Com a unidade de controlo
 Sim
Aplicação na área industrial permitidos
 Sim
De aplicações domésticas e comerciais, área permitida
 Sim
Suporte de protocolo para TCP/IP
 Nenhum
Suporte de protocolo para PROFIBUS
 Nenhum
Suporte de protocolo para PODE
 Sim
Suporte de protocolo para INTERBUS
 Nenhum
Suporte de protocolo para a ASI
 Nenhum
Suporte de protocolo para KNX
 Nenhum
Suporte de protocolo para MODBUS
 Sim
Suporte de protocolo de Dados-de-Estrada
 Nenhum
Suporte de protocolo para DeviceNet
 Nenhum
Suporte de protocolo para SUCONET
 Nenhum
Suporte de protocolo de LON
 Nenhum
Suporte de protocolo para PROFINET IO
 Nenhum
Suporte de protocolo para PROFINET CBA
 Nenhum
Suporte de protocolo para SERCOS
 Nenhum
Suporte de protocolo Foundation Fieldbus
 Nenhum
Suporte de protocolo de rede EtherNet/IP
 Nenhum
Suporte de protocolo de Interface de Segurança no Trabalho
 Nenhum
Suporte de protocolo de Segurança do DeviceNet
 Nenhum
Suporte de protocolo para INTERBUS-Segurança
 Nenhum
Suporte de protocolo para PROFIsafe
 Nenhum
Suporte de protocolo para SafetyBUS p
 Nenhum
Suporte de protocolo para outros sistemas de bus
 Nenhum
Número de HW-interfaces Ethernet industrial
 0
Número de HW-interfaces PROFINET
 0
Número de HW-interfaces RS-232
 0
Número de HW-interfaces RS-422
 0
Número de HW-interfaces RS-485
 1
Número de HW-interfaces serial TTY
 0
Número de HW-interfaces USB
 1
Número de HW-interfaces paralela
 0
Número de HW-outras interfaces
 0
Com interface óptica
 Nenhum
Com ligação a PC
 Sim
Integrado quebra da resistência
 Nenhum
4-quadrante de operação possível
 Nenhum
Tipo de conversor
 U conversor
Grau de proteção (IP)
 IP20
Altura
 mm 184
Largura
 mm 81
Profundidade
 mm 124
Em relação simétrica net tolerância de frequência
 % 5
Em relação simétrica corrente líquida tolerância
 % 10
Aprovações
Padrões De Produto UL 508C; CSA-C22.2 Nº 14; IEC/EN61800-3; IEC/EN61800-5; marcação CE
UL Arquivo Nº. E172143
UL Controlo de Categoria Nenhuma. NMMS, NMMS7
CSA Arquivo. UL relatório aplica-se a ambos, EUA e Canadá
América Do Norte Certificação Listado UL, certificado pela UL para o uso no Canadá
Especialmente concebido para a América do Norte Nenhum
Adequado para Ramo de circuitos
Max. Tensão Nominal 3~ 480 V CA IEC: TN-S UL/CSA: Y (Solidamente Aterrado Wey)
Grau de Proteção IEC: IP20
Dimensões
>
>
Dados CAD
>Produto específico de dados CAD
>Visualização em 3D
Informações adicionais sobre o produto (links)
IL04020009Z DC1 inversores de frequência variável (FS1 - FS3, IP20)
> >IL04020009Z DC1 inversores de frequência variável (FS1 - FS3, IP20)
MN04020003Z DC1 unidade de freqüência variável, manual
> >MN04020003Z Frequenzumrichter DC1, Handbuch - Deutsch
> >MN04020003Z DC1 unidade de freqüência variável, manual - inglês
>
> >MN04020003Z Convertitori di frequenza DC1, manuale - italiano
> >CA04020001Z-DE Sortimentskatalog: Antriebstechnik effizient gestalten, Motoren starten und steuern

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON STARTING CONTROLLING MOTORS EN.pdf 32 Mbytes

Avaliações: (0) ▲

Não há comentários do produto ainda.

Adicionar avaliação
Adicionar avaliação
ocultar formulário
Avaliação:
Nome:
Email:
Título:
Opinión:
Você recomendaria esse produto para comprar?
  Captcha
  Adicionar avaliação

Últimas opiniões dos nossos clientes

Todas as classificações que recebemos a partir dos itens que oferecemos são reais e verificadas. Um pequeno gesto, mas muito valioso. Então, obrigado por esse minuto você gasta em deixar-nos a sua opinião e classificação de produtos, porque nos ajuda a continuar a melhorar e oferecer maior qualidade de serviço.
