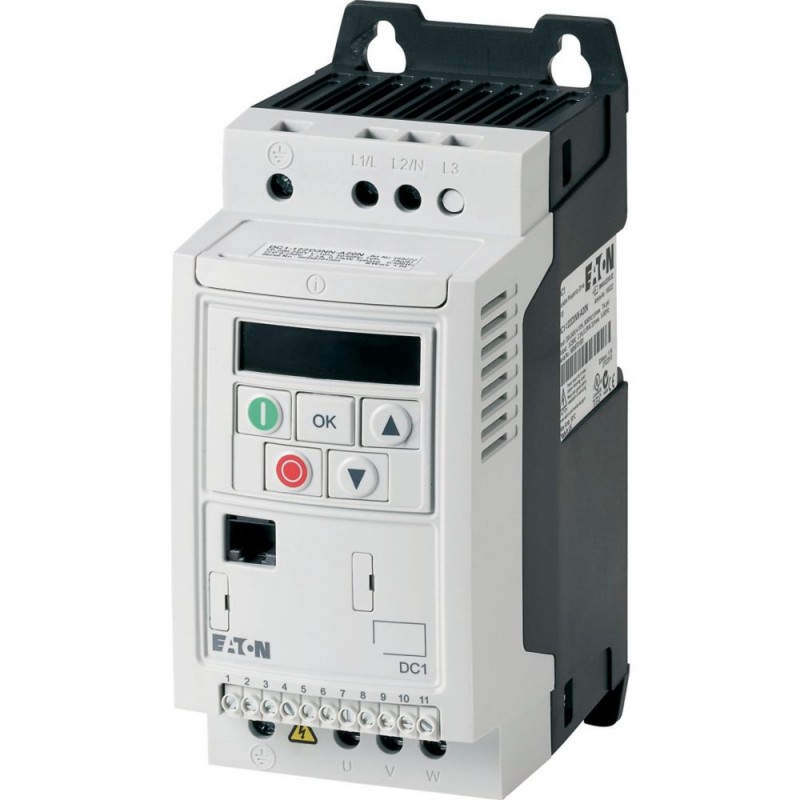

Normas | | | Especificação de requisitos gerais: IEC/EN 61800-2 Requisitos de EMC: IEC/EN 61800-3 Requisitos de segurança: IEC/EN 61800-5-1 |
Certificações | | | CE, UL, cUL, c-Tick, Ukr Sepro, EAC |
Qualidade de produção | | | RoHS, ISO 9001 |
Climáticas revisão de texto | w | % | < 95%, a média de umidade relativa (RH), sem condensação, não corrosivo |
Temperatura ambiente | | | |
operação (150 % de sobrecarga) | | °C | -10 - +50 |
Armazenamento | | °C | -40 - +60 |
Posição de montagem | | | Vertical |
Altitude | | m | 0 - 1000 m acima do nível do mar Acima de 1000 m: 1% de redução para cada 100 m max. 4000 m |
Grau de Proteção | | | IP20/NEMA 0 |
Proteção contra contato direto | | | BGV A3 (VBG4, dedo - e a volta da mão-de prova) |
|
Alimentação | | | |
Tensão nominal de operação | Ue | | 230 V AC, 3-fase 240 V AC, 3-fase |
Tensão da rede (50/60Hz) | ULN | V | 200 (-10%) - 240 (+10%) |
Corrente de entrada (150% de sobrecarga) | EuLN | Um | 3 |
Configuração do sistema | | | Sistemas de alimentação de CA aterrado center point |
Frequência de alimentação | fLN | Hz | 50/60 |
Gama de frequência | fLN | Hz | 48 - 62 |
Chave de alimentação-em freqüência | | | No máximo uma vez a cada 30 segundos |
Seção de alimentação | | | |
Função | | | Inversor de frequência interna de ligação CC e do inversor de IGBT |
Sobrecarga de corrente (150% de sobrecarga) | EuL | Um | 3.45 |
max. corrente de partida (Alta Sobrecarga) | EuH | % | 175 |
Nota sobre max. corrente de partida | | | durante 2 segundos a cada 20 segundos |
Tensão de saída com Ve | U2 | | 230 V AC, 3-fase 240 V AC, 3-fase |
Frequência De Saída | f2 | Hz | 0 - 50/60 (max. 500) |
Frequência de comutação | fPWM | kHz | 16 ajustável 4 - 32 (audível) |
Modo De Operação | | | U/f controle Controle de velocidade com compensação de escorregamento |
Resolução de frequência (valor nominal) | | Hz | 0.1 |
Corrente operacional nominal | | | |
A 150% de sobrecarga | Eue | Um | 2.3 |
Nota | | | Corrente operacional nominal a uma frequência de funcionamento de 16 kHz e a uma temperatura ambiente de +50 °C |
A perda de energia | | | |
Dissipação de calor na corrente operacional nominal | PV | W | 14.8 |
Eficiência | | % | 96 |
Máxima corrente de fuga à terra (PE), sem motor | EuPE | mA | < 1 |
Equipado com | | | 7-display digital de montagem |
Tamanho de quadro | | | FS1 |
Motor do alimentador | | | |
Nota | | | normal, interna e externamente, ventilado, 4 pólos, trifásico assíncrono de motores com 1500 rpm-1em 50 Hz ou 1800 min-1a 60 Hz |
Nota | | | Ciclo de sobrecarga para 60 s a cada 600 s |
Nota | | | em 230 V, 50 Hz |
150 % de Sobrecarga | P | kW | 0.37 |
Nota | | | 220 - 240 V, 60 Hz |
150 % de Sobrecarga | P | PS | 0.5 |
máximo admissível comprimento do cabo | Eu | m | projectado: 50 projectado, com o motor engasgar: 100 não: 75 não, com o motor engasgar: 150 |
Potência aparente | | | |
Potência aparente nominal de operação de 230 V | S | kVA | 0.92 |
Potência aparente nominal de operação 240 V | S | kVA | 0.96 |
Função de frenagem | | | |
Padrão torque de frenagem | | | max. 30 % MN |
O torque de frenagem CC | | | ajustável para 100 % |
|
Tensão de referência | Us | V | 10 V DC (máx. 10 mA) |
Entradas analógicas | | | 2, parametrizáveis, 0 - 10 V DC, 0/4 - 20 mA |
Saídas analógicas | | | 1, parametrizáveis, 0 - 10 V |
Entradas digitais | | | 4, parametrizáveis, max. 30 V DC |
Saídas digitais | | | 1, parametrizáveis, de 24 V DC |
Saídas de relé | | | 1, parametrizáveis, N/S, 6 (250 V AC-1) / 5 (30 V, CC-1) |
Interface/bus de campo (built-in) | | | OP-Bus RS485/Modbus RTU, CANopen® |
|
Fiação De Alimentação | | | |
IEC (Tipo B, gG), 150 % | | | FAZ-B6/3 |
UL (Classe de CC ou J) | | Um | 6 |
Sobrecarga de 150% (CT/IH, a 50 °C) | | | DX-LN3-004 |
Motor do alimentador | | | |
Sobrecarga de 150% (CT/IH, a 50 °C) | | | DX-LM3-005 |
Sobrecarga de 150% (CT/IH, a 50 °C) | | | DX-SIN3-004 |
