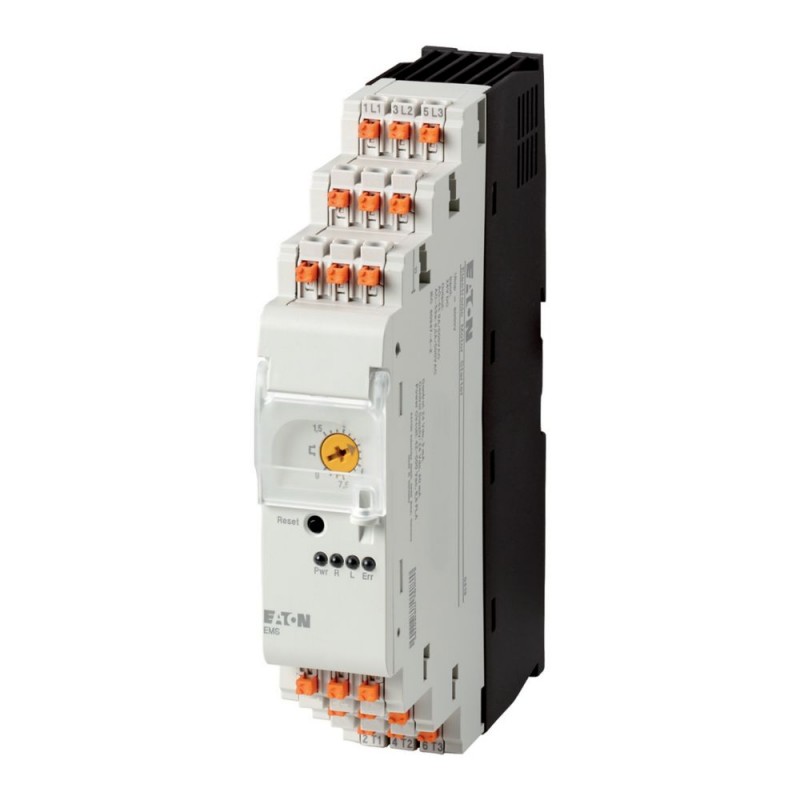

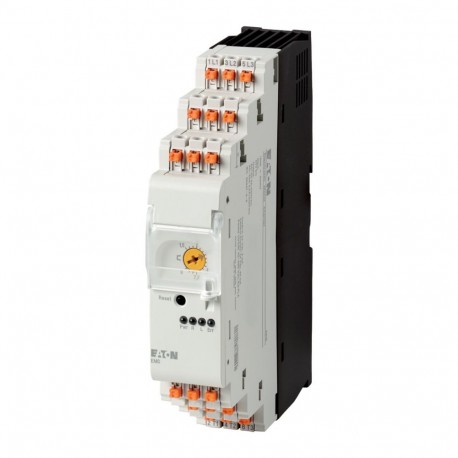

Normas
IEC/EN 60947-4-2
UL508
DimensõesProfundidade
123.5 mm
Montagem
Top-hat ferroviário IEC/EN 60715, 35 mm
Tipo de proteção (IEC/EN 60529, EN50178, VBG 4)
IP20
Posição de montagem
Vertical
Motor do alimentador inferior
Vida útil elétrica [Operações]
3 x 10Sete
Max. frequência de comutação
7200 (pulso tempo de pausa de 50:50) Operações/h
A capacidade do TerminalSólidos
1 x (0.75 - 2.5)
1 x AWG20 - 14 mmDois
A capacidade do Terminalflexível, com virola
2 x (0,75 - 2,5)
1 x AWG20 - 14 mmDois
A capacidade do TerminalNotas
Comprimento mínimo de 10 mm.
A capacidade do Terminalflexível, com duas anilhas
2 x (0,75 - 1,5)
2 x AWG20 - 16 mmDois
A capacidade do TerminalNotas
Comprimento mínimo de 10 mm.
Climáticas, condições ambientais
Temperatura de funcionamento
-25 - +de 60, em conformidade com a norma IEC 60068-2-1 °C
Condensação
Tomar as medidas adequadas para evitar a condensação
Armazenamento [ϑ]
-40 - +80 °C
Principal a realização de caminhos
Nominal de impulso atmosférico tensão [Uimp]
6000 V AC
Categoria de sobretensão/grau de poluição
III/2
Tensão operacional nominal [Ue]
42 - 550 V
Corrente operacional nominalAC-51 [Ie]
0.15 - 2.40 Um
Corrente operacional nominalAC-53.o-c [Ie]
0.15 - 2.4
Dissipação de calor [PV]
1.1 - 3,3 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
1 W
Básico de isolamento IEC/EN60947-1Entre o fornecimento, controle e comutação de tensões
500 V CA
Básico de isolamento IEC/EN60947-1entre o sinal de feedback de saída e a chave de tensão
500 V CA
Isolamento de segurança IEC/EN60947-1Entre o fornecimento, controle e comutação de tensões
≦ 300 V AC
Isolamento de segurança IEC/EN60947-1entre o sinal de feedback de saída e a chave de tensão
≦ 300 V AC
Isolamento de segurança EN 50178Entre o fornecimento, controle e comutação de tensões
500 V CA
Isolamento de segurança EN 50178entre o sinal de feedback de saída e a chave de tensão
500 V CA
Medição de correnteFaixa de ajuste de sobrecarga lançamentos[Eur] 0,18 - 2,4 A_x
Medição de correnteLançamento de classe
10 CLASSE
Medição de correnteO tempo de recuperação [tW]
2 (arranque manual)
20 (reinício automático) min.
Medição de correnteMonitorização do equilíbrioMagnitude Eumax.> Euavaliado((Eumax.- Eumin)/Imax.)
Se ≧ 33, pick-up de tempo de 120 s
Se ≧ 67, pick-up tempo de 1,8% s
Medição de correnteMonitorização do equilíbrioMagnitude Eumax.< Euavaliado((Eumax.- Eumin)/Iavaliado)
Se ≧ 33, pick-up de tempo de 120 s
Se ≧ 67, pick-up tempo de 1,8% s
Curto-circuitoDigite "1" coordenaçãoProteção de curto-circuito do dispositivo
50 kA em 500 VCA: Fusível de 16 A gG/gL
50 kA, 415 V AC: PKM0-4
15 kA, 415 V AC: PKM0-6,3
Dados de entradaTensão de alimentação [UAUX]
A1 - A2: 24 (-20 - +25 %) V DC
Dados de entradaOndulação Residual na tensão de entrada
Superior a 5 %
Dados de entradaCorrente de entrada
40 mA
Dados de entradaNota sobre a corrente de entrada
sem sinal de realimentação
De acionamento do circuito (NO, L, R)Comutação de nível "Baixo"
-3 - +9.6 V DC V
De acionamento do circuito (NO, L, R)Comutação de nível de "confirmar Off"
< 5 V DC V
De acionamento do circuito (NO, L, R)Comutação de nível "Alto"
19.2 - 30 V DC V
De acionamento do circuito (NO, L, R)Corrente de entrada
5 mA
Comentários saídasNotas
Contactos 95, 96 ou 98
Comentários saídasContactosCO = mudança
1 CO
Comentários saídasTensão operacional nominal [Ue]
250 V CA/CC
Comentários saídasCorrente operacional nominalAC-15230 V [Ie]
3
Comentários saídasCorrente operacional nominalDC-1324 V [Ie]
2
Compatibilidade eletromagnética (EMC)
A descarga eletrostática (ESD)norma aplicada
IEC EN 61000-4-2, Nível 3
A descarga eletrostática (ESD)A descarga de ar
8 kV
A descarga eletrostática (ESD)Contato descarga
6 kV
Campos eletromagnéticos (RFI)norma aplicada
IEC/EN 61000-4-3
Campos eletromagnéticos (RFI)
800 - 1000 MHz: 10
1.4 - 2 GHz: 10
2.0 - 2.7 GHz: 3 V/m
Rádio supressão de interferência
EN 55011, Classe A (emissão de interferências, linha-realizado)
EN 61000-6-3, Classe A (emissão de interferências, irradiada)
Notas sobre a utilização
Este produto é projetado para operação em ambientes industriais (ambiente 2). O uso em ambientes residenciais (ambiente 1) pode causar interferência elétrica, de modo que, além de supressão deve ser planejado.
Explosão
Dois
IEC/EN 61000-4-4, nível de 3 kV
poder de pulsos (Surto)
1 kV (simétricas)
2 kV (assimétrico)
de acordo com a norma IEC/EN 61000-4-5
Imunidade a linha-interferência conduzida para (IEC/EN 61000-4-6)
10 V
Técnico de segurança parâmetros:
Temperatura ambiente
40 °C
Valores de acordo com EN ISO 13849-1MTTFd[Anos]
Trezentos e dezesseis
Valores de acordo com IEC 62061
λsd [FIT]: 0
λsu [FIT]: 1731
λdd [FIT]: 314
λdu [FIT]: 47,2
SFF [%]: 97,7
DC [%]: 86,9
SIL: 2
