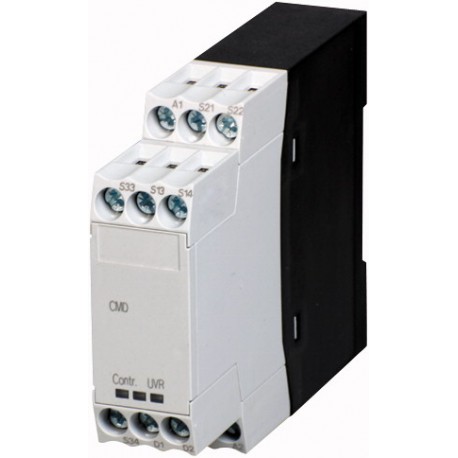

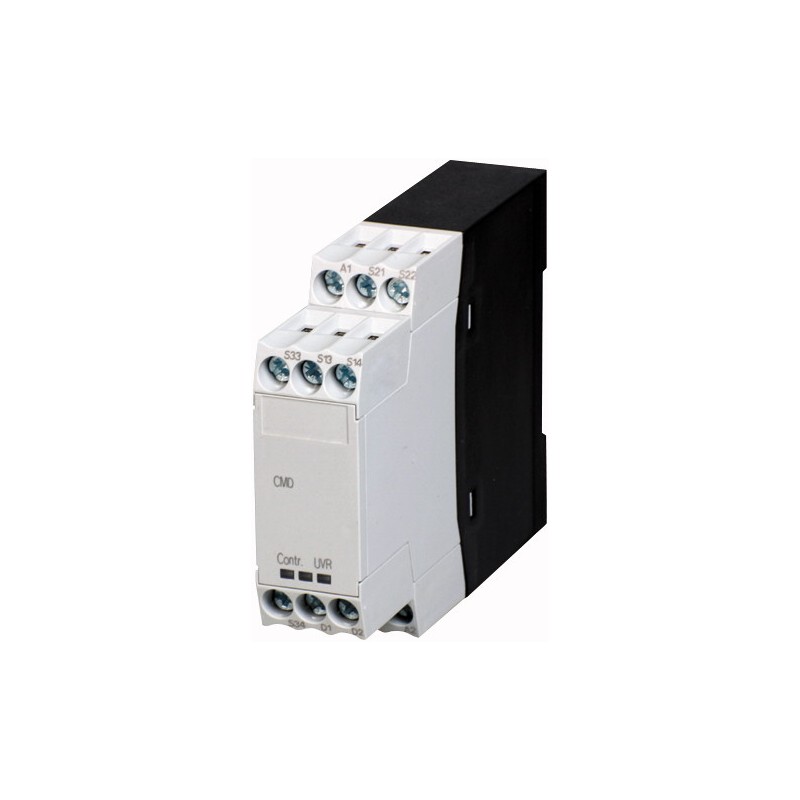

CMD(220-240VAC) 106172 CMDB EATON ELECTRIC CMDB controle do contator de relé
CMD(220-240VAC)
106172
CMDB
EATON-MOELLER
CMDB controle do contator de relé
Disjuntores de baixa tensão > Contator, relé
Acessórios KDIL
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Mais informação
▲Contator de dispositivo de monitoramento, 220-240VAC
Contator de dispositivo de monitoramento para segurança de parada de emergência para aplicações de até nível de desempenho. Monitora a alimentação do contator de confiança de comutação. Reduz o principal fiação de alimentação esforço, guarda redundante contator de set-up
Dados técnicos
Geral
Normas
IEC/EN 60947-5-1
UL
CSA
UL
CSA
Vida útil mecânicaAC operado [Operações]
10 x 10Seis
Frequência máximaClassificação do Motor AC-1 500 V [Operações]
9000 x 10Seis
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambienteAberto
-5 - +50 °C
Temperatura ambienteArmazenamento
- 40 - 80 °C
Posição de montagem
Conforme necessário
Mecânica, resistência ao choque (IEC/EN 60068-2-27)Meia-sinusoidal de choque, de 10 msN/O contact
4 g
Mecânica, resistência ao choque (IEC/EN 60068-2-27)Meia-sinusoidal de choque, de 10 msN/C contact
4 g
Grau de Proteção
IP20
Proteção contra contato direto quando acionada a partir da frente (PT 50274)
Dedo e volta da mão-prova
Peso
0,14 kg
Terminal de capacidadesSólidos
1 x (0,5...a 2.5)
2 x (0,5 a 1,5) mmDois
2 x (0,5 a 1,5) mmDois
Terminal de capacidadesFlexível com virola
1 x (0,5...a 2.5)
2 x (0,5 a 1,5) mmDois
2 x (0,5 a 1,5) mmDois
Terminal de capacidadesSólido ou trançado
Único 20 - 14/Casal 20 - 16 AWG
Terminal de capacidadesComprimento de decapagem
6 mm
Terminais de parafuso
M3.5
Chave de fenda Pozidriv
2 Tamanho
Chave de fenda padrão
0,8 x 5.5
1 x 6 mm
1 x 6 mm
Max. torque de aperto
1.2 Nm
Contactos
Nominal de impulso atmosférico tensão [Uimp]
4000 V AC
Categoria de sobretensão/grau de poluição
III/3
Tensão nominal de isolamento [Ueu]
250 V CA
Tensão operacional nominal [Ue]
240 V AC
Curto-circuito sem soldaProteção contra curto-circuito máximo do fusível500 V
2 gG/gL
Ímã de sistemas
Tolerância de tensãoPick-up de tensãoAC operado[Pegar]
0.85 - 1.1 x Uc
Tolerância de tensãoPick-up de tensãoOperado DC [Pegar][Pegar]
0.85 - 1.1 x Uc
Consumo de potênciaAC operado [Selagem]
4 VA
fator de serviço
100 % DF
contacte o tempo de trocaCMD [ tu]
< 100 ± 20 % ms
Notas
Notas
Para a corrente operacional nominal: que faz e quebrando condições para CC-13, L/R constante, conforme indicado
Max. fusíveis para proteção contra curto-circuito: sobreposição Transparente "Fusíveis" para o tempo/corrente de características (por favor solicite informações)
Para pick-up de tensão, operado DC:Puro DC, AC retificador em ponte ou alisado duplo-retificação de onda.
Max. fusíveis para proteção contra curto-circuito: sobreposição Transparente "Fusíveis" para o tempo/corrente de características (por favor solicite informações)
Para pick-up de tensão, operado DC:Puro DC, AC retificador em ponte ou alisado duplo-retificação de onda.
Verificação de projeto como de acordo com a IEC/EN 61439
Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
0
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
3.68 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-5 °C
Temperatura de funcionamento max.
+50 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 7.0
De baixa tensão industrial componentes (EG000017) / Contator relé (EC000196)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Contator (LV) / Contator relé ([email protected] [AAB716014])
Avaliado controle de tensão de alimentação Nos no AC 50HZ
220 - 240 V
Avaliado controle de tensão de alimentação Nos no AC 60HZ
220 - 240 V
Avaliado controle de tensão de alimentação-Nos em DC
0 - 0 V
Tipo de tensão para acionamento
AC
Operação de corrente nominal Ie, 400 V
0
Tipo de conexão do circuito auxiliar
Conexão a parafuso
Método de montagem
Trilho DIN
Interface
Nenhum
Número de contatos auxiliares como contato normalmente fechado
Um
Número de contatos auxiliares como contato normalmente aberto
Um
Número de contatos auxiliares como contato normalmente fechado, retardo de comutação
Zero
Número de contatos auxiliares como contato normalmente aberto, levando
Zero
Com indicação de LED
Sim
Número de contatos auxiliares como contato
Zero
Manual de operação possível
Nenhum
Aprovações
Padrões De Produto
IEC/EN 60947-4-1; CSA-C22.2 Nº 14-10; ANSI/UL 508; marcação CE
CSA Arquivo.
012528
CSA Classe Nenhuma.
3211-04, 3211-84 (Certificada NOS Padrões)
América Do Norte Certificação
O certificado CSA
Dimensões
CMD(...)
