Ver maior

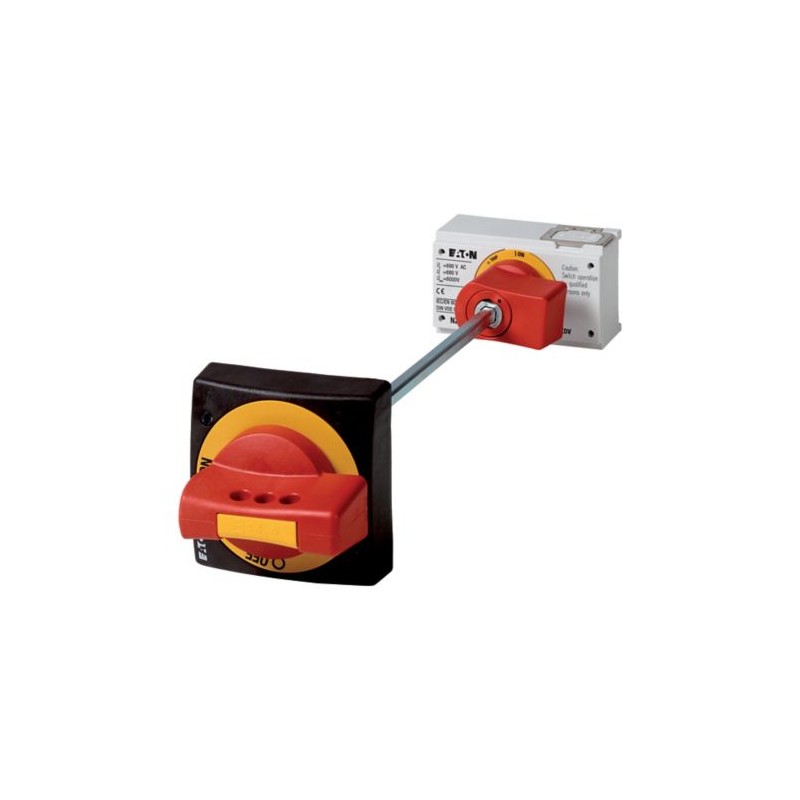

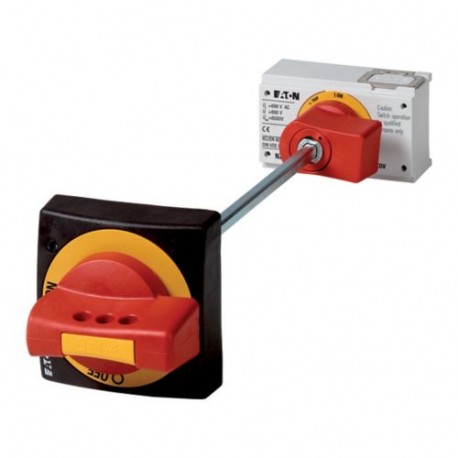

NZM1-XHB-DAR-NA 125959 EATON ELECTRIC NZM ao acessório porta NA
NZM1-XHB-DAR-NA
125959
EATON-MOELLER
NZM ao acessório porta NA
Disjuntores de baixa tensão > Manete para dispositivos de comutação
Acessórios NZM
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
geralmente comprados juntos
▲Mais informação
▲Interruptor principal kit de montagem, +adicional de lidar com vermelho, tamanho 1, N tipo
Acessórios opcionais para disjuntor série NZM oferece um portfólio abrangente de possibilidades de aplicação para uso em todo o mundo. Modular grupos funcionais fazer a montagem flexível e simples. Nota: a Porta de acoplamento manopla rotativa com acionamento rotativo. Add-on manopla rotativa na opção com "Ação Deliberada" de operação. Extensão de eixo NZM..-XV6 para a montagem de profundidade de 600 mm, extensão de eixo NZM1/2-XV4 com NZM1 para a montagem de profundidade 400 mm. Advertência externa de chapa/placa de identificação em alemão/inglês. Preto e amarelo símbolo de relâmpago. Advertência externa de chapa/placa de identificação pode ser cortada em. Para maior barramento marca de mortalha, sobre o incomer lado, por favor ordem IP2X proteção contra o contato com os dedos. Com a porta vermelha para atrelado manopla rotativa para usar a chave de emergência desligar o dispositivo. Bloqueável na posição 0 sobre o identificador de uso de até 3 cadeados. Fechadura a chave na posição 0. Com intertravamento da porta. Pode ser usado para: NZM1(-4), PN1(-4), N(N/S)1(-4)
Programa de entrega
Equipamentos fornecidos
Porta de acoplamento manopla rotativa com acionamento rotativo
Add-on manopla rotativa na opção com "Ação Deliberada" operação como por NFPA79 e UL508A Parte 2
NZM1/2-XV4 extensão do eixo para montagem de profundidade 400 mm.
Advertência externa de chapa/placa de identificação em alemão/inglês
Preto e amarelo símbolo de relâmpago
Add-on manopla rotativa na opção com "Ação Deliberada" operação como por NFPA79 e UL508A Parte 2
NZM1/2-XV4 extensão do eixo para montagem de profundidade 400 mm.
Advertência externa de chapa/placa de identificação em alemão/inglês
Preto e amarelo símbolo de relâmpago
A gama de produtos
Acessórios
Acessórios
Interruptor principal kit de montagem
Padrão/Aprovação
UL/CSA, IEC
Construção de tamanho
NZM1
Descrição
Kit para uso como um interruptor principal
Função
Com a porta vermelha para atrelado manopla rotativa para usar a chave de emergência desligar o dispositivo
Classe de proteção
IP66
UL/CSA Tipo 4X, Tipo 12
UL/CSA Tipo 4X, Tipo 12
Instalação de bloqueio
bloqueável na posição 0 sobre o identificador de uso de até 3 cadeados
também pode ser modificada na posição eu
Com intertravamento da porta
fechadura a chave na posição 0
também pode ser modificada na posição eu
Com intertravamento da porta
fechadura a chave na posição 0
De intertravamento da porta
De intertravamento da porta em OFF com o max. 3 cadeados
Com activado intertravamento da porta. Não pode ser aberto em ON, OFF, ou VIAGEM. Só pode ser aberto em REDEFINIR.
Pode ser modificado de tal forma que ele pode ser derrotado desde o lado de fora com uma chave de fenda
Não derrotado na bloqueado na posição OFF.
Com activado intertravamento da porta. Não pode ser aberto em ON, OFF, ou VIAGEM. Só pode ser aberto em REDEFINIR.
Pode ser modificado de tal forma que ele pode ser derrotado desde o lado de fora com uma chave de fenda
Não derrotado na bloqueado na posição OFF.
Projeto de planejamento de informação
Advertência externa de chapa de designação, a etiqueta pode ser cortada em.
Para maior barramento marca de mortalha, sobre o incomer lado, por favor ordem IP2X proteção contra o contato com os dedos.
Para maior barramento marca de mortalha, sobre o incomer lado, por favor ordem IP2X proteção contra o contato com os dedos.
Para uso com
NZM1(-4)
PN1(-4), N(S)1(-4)
PN1(-4), N(S)1(-4)
Verificação de projeto como de acordo com a IEC/EN 61439
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 7.0
De baixa tensão industrial componentes (EG000017) / Puxador para poder disjuntor (EC000229)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / disjuntor (LV < 1 kV) / Puxador para dispositivos de chaveamento ([email protected] [AKF012014])
Com fechadura
Sim
Cor
Vermelho
Adequado para parada de emergência
Sim
Com extensão de eixo
Sim
Apropriados para a alimentação de disjuntor
Sim
Adequado para o interruptor seccionador
Sim
Aprovações
Padrões De Produto
UL489; CSA-C22.2 Nº 5-09; IEC60947, a marcação CE
UL Arquivo Nº.
E140305
UL Controlo de Categoria Nenhuma.
DIHS
CSA Arquivo.
022086
CSA Classe Nenhuma.
1437-01
América Do Norte Certificação
UL, CSA
Especialmente concebido para a América do Norte
Concebido como alavanca de operação para o Circuito de Alimentação de Meio de Desconexão. Manopla rotativa com adicional 4ª posição, além FORA, para o lançamento de intertravamento da porta. UL 508A, NFPA 79, de Máquinas Industriais.
Grau de Proteção
IEC: IP66, UL/CSA Tipo 4X, 12
Dimensões
