> >>KLV-24HWS-SF 178825 ELECTRIC Xcomfort KLV
Produto anterior Próximo produto

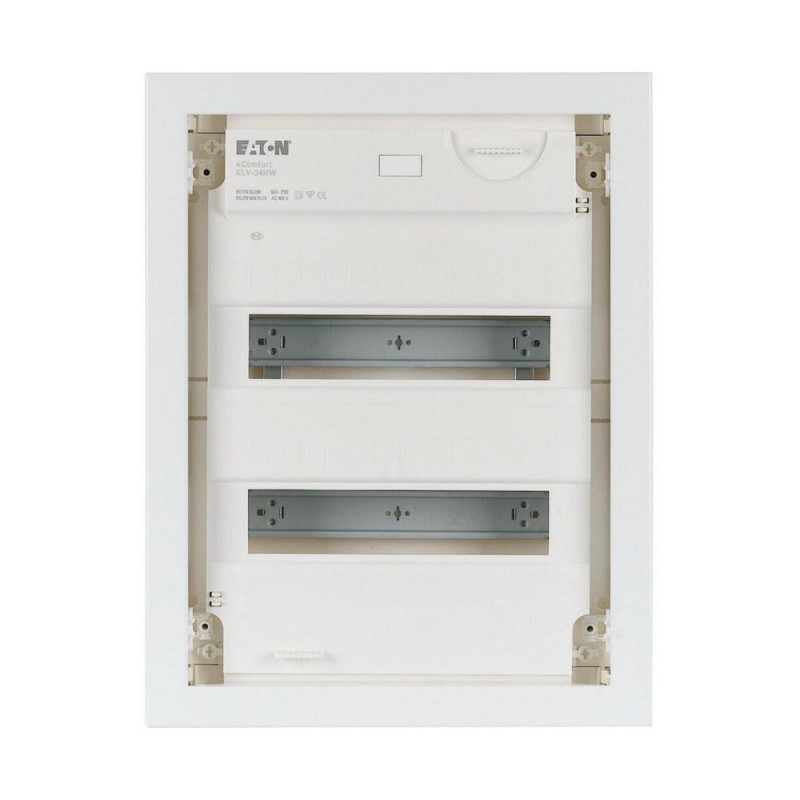

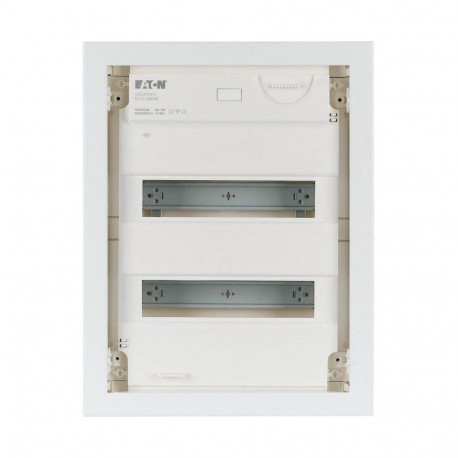

KLV-24HWS-SF 178825 EATON ELECTRIC Xcomfort KLV Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

KLV-24HWS-SF 178825 EATON ELECTRIC Xcomfort KLV

KLV-24HWS-SF

178825

EATON-MOELLER

Xcomfort - KLV

Mais detalhes


Sistemas de distribuição de energia elétrica (incluindo quadros de controle) > Pequenos distribuidores de instalação

Caixas e armários pequenos

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $119.02
Preço unitário: $119.02

Quantidade Preço
1+$119.02
2+$103.14
3+$99.02
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


Ocos de parede compacta de distribuição de bordo; 2-linhas; super-slim folha de porta de aço
Segunda geração KLV ocos de parede compacta quadro de distribuição, Classe de protecção II, caixa de plástico com chapas de aço, porta de aço, tampa frontal, fechado e laser-inscrita em conformidade com a norma IEC/EN 60670-24, além de 2-espaço-unidade de reserva por linha, marcação de fenda na caixa de parede, de um-de-um-tipo super-slim design de moldura de porta, resistente porta de bloqueio de cam, opcionalmente, substituível com dispositivo de intertravamento de segurança, cabo retentor por puro fiação, disponível como opção no formulário de entrega de projetos, opcional porta com moldura com pedido cor de RAL, ampla gama de acessórios, equipamento fornecido: estojo, dispositivo transportador, a tampa da frente, neutro e de condutor de proteção de terminais com SK terminal de parafuso tecnologia, nível de bolha, ajuste 3D elemento para a montagem projetado para ajustar a profundidade de montagem em até 18 mm, cabo retentor da parede oca anker, instruções de instalação, imprintable folha, embalagens especiais, projetados para atender vida real exigências de aplicação. Normas: Em conformidade com a norma IEC/EN 60670-24, DIN 43871, IEC/EN 62208 e, em conformidade, aprovado para quadros de distribuição, conforme definido no IEC/EN 61439-3.

Programa de entrega

Imagem do produto
P08_KLV-24UPS-SF
Função básica
Dispositivo básico
Função do produto
Instalação de quadros de distribuição
A gama de produtos
KLV DBO
Design
Parede oca
Local de instalação
Interior
Tipo de instalação
Oca-montagem na parede
Porta/Aba
Branco
Grau de Proteção
IP30
Cor
Branco
Módulo de rack
Ferroviário-quadro
Cobertura para proteção contra contato acidental
Plástico
Linhas [Count]
Dois
Módulo de unidades por linha
Doze
Descrição
IP30
Classe de proteção II
Invólucro de plástico com chapas de aço, porta de aço, cor branca (RAL 9016)
As entradas de cabos
As entradas de cabos na parte superior e inferior, do lado, placa traseira
PE e N terminais de design
Terminais de parafuso
PE e N terminais [Número x área da seção transversal]
PE: 13 x (0.75 - 16)
N: 16 x (0.75 - 16)
N - Fi gratuito: 4x (0.75-16) mmDois
Equipamentos fornecidos
Calha de parede
Porta/Frame
Suporte ao dispositivo de trilhos
Tampa frontal
Neutro e condutor de proteção de terminais com SK terminal de parafuso tecnologia
Nível de bolha para nivelamento
Ajuste 3D elemento para a montagem projetado para ajustar a profundidade de montagem em até 18 mm
Cabo retentor
Suporte ao dispositivo de trilhos
Instruções de instalação
Imprintable folha

Dados técnicos

Geral
Normas
IEC/EN 62208, IEC/EN 60670-24
RoHS (em conformidade com a Directiva 2002/95/CE do Parlamento Europeu e do Conselho)
conformidade com
Temperatura ambiente
-5 - +40 °C
Grau de Proteção
IP30
Classe de proteção
II (totalmente isolado)
Tensão operacional nominal [Ue]
400 V CA
Frequência nominal [f]
50 Hz
As características do Material
Material
Polystyren (plástico)
Chapa de aço, revestido a pó
Cor
branca (RAL 9016)
Propriedades do Material
MecânicaResistência ao impacto
IK05

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 20 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Individual gabinete, montagem embutida [PV]
16 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 35 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Individual gabinete, montagem embutida [PV]
34 W
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
850 °C; atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Não são relevantes para instalações interiores.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica aos gabinetes sem levantar a aids.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
IK05
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
IP30
10.4 Folgas e distâncias
É o painel construtor de responsabilidade.
10.5 Proteção contra choque elétrico
Classe de protecção 2, portanto, não aplicável.
10.6 Incorporação de dispositivos de chaveamento e componentes
É o painel construtor de responsabilidade.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
Ueu= 400 V CA
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
4 kV
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
Atende a norma de produto requisitos.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade.
10.13 funcionamento Mecânico
Atende a norma de produto requisitos.

Dados técnicos ETIM 7.0

Quadros de distribuição (EG000023) / Pequeno quadro de distribuição (EC000214)
De engenharia elétrica, automação, controle de processo / engenharia de instalação Elétrica, dispositivo / sistema de distribuição Elétrica (incl. pequeno quadro de distribuição) / Pequeno quadro de distribuição ([email protected] [ACN387011])
Método de montagem
Parede oca
Número de linhas
Dois
Largura em número de modular espaçamentos
Doze
Tipo da capa
Porta
Modelo da capa
Com entalhe
Tampa transparente/porta
Nenhum
Material da carcaça
Plástico
Altura
465 mm
Largura
360 mm
Profundidade
100 mm
Construído-em profundidade
88 mm
Profundidade interna
75 mm
Trilho DIN
Sim
Com placa de montagem
Nenhum
Com possibilidade de ampliação
Sim
EMC-versão
Sim
Cor
Branco
RAL-número
Nove mil, dezesseis
Grau de proteção (IP)
IP30
Com bloqueio
Nenhum
Tipo de fechamento
Outros

Dimensões

4500DIM-113
4500DIM-118
