Ver maior

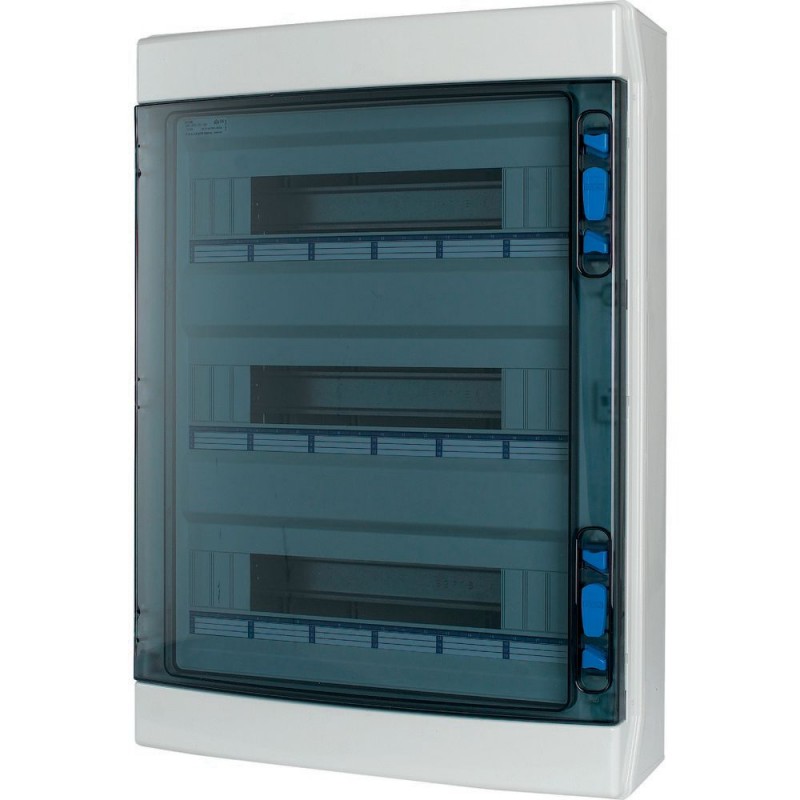

IKA-3/54-OT 174211 EATON ELECTRIC SM Conselho IP65 3-fileiras 54 módulos
IKA-3/54-OT
174211
EATON-MOELLER
SM Conselho IP65 3-fileiras 54 módulos
Sistemas de distribuição de energia elétrica (incluindo quadros de controle) > Pequenos distribuidores de instalação
Caixas e armários pequenos
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Mais informação
▲IKA padrão de quadro de distribuição, IP65, sem grampos
IKA quadro de distribuição para locais úmidos RAL7035, sem neutro e condutor de proteção de terminais, câmaras de espuma no local de vedação, aplicadas usando-CNC, para grau de proteção IP65 conforme IEC/EN 62208, 54 unidades de espaço, linha 3, aprovado para o serviço de criação de quadros de distribuição, em conformidade com a norma IEC/EN 61439-3 VDE 0660-600-3, módulo integrado sistema de compensação projetado para acomodar várias dispositivo de larguras, recortes métricos com ponto central, gabinete feito de ABS e porta de policarbonatos, para a instalação de comutação e de dispositivos de proteção, de acordo com a dimensão da norma DIN 43 880 com uma profundidade de 70 mm e 85 mm, CA 1000 V, DC 1500 V, compatível com RoHs, que consiste de uma base de plástico com um levantar de trilho DIN feito de chapa de aço galvanizado, DIN-rail com altura regulável em 2 posições, montagem direta furos para montagem em parede, knockout para o sistema métrico as entradas de cabos na parte superior e inferior, do lado de aberturas para o elemento de ligação para a ligação de duas ou mais caixas ao lado do outro, de cima com 46 mm dispositivo de abertura, transparente porta, nivelado com a parte frontal, pode ser montado à direita ou à esquerda da porta, a entrega pode ser facilmente alterado no site sem ter que remover o compartimento superior., compartimento superior com dotadas de sistemas de fechos rápidos, porta com fechadura com acessórios de BLOQUEIO-KIT-IKA, porta que pode ser lacrada, inclusive inscrição rótulos.
Programa de entrega
Função básica
Dispositivo básico
Função do produto
Instalação de quadros de distribuição
A gama de produtos
IKA padrão de DBO
Design
Montagem em superfície
Local de instalação
Interior
Tipo de instalação
Montagem de superfície
Porta/Aba
Transparente
Grau de Proteção
IP65
Cor
Cinza
Módulo de rack
Ferroviário-quadro
Cobertura para proteção contra contato acidental
Plástico
Linhas [Count]
Três
Módulo de unidades por linha
Dezoito
Descrição
IP65
Classe de proteção II
Invólucro de plástico cinza (RAL 7035)
Classe de proteção II
Invólucro de plástico cinza (RAL 7035)
As entradas de cabos
Métrica as entradas de cabos na parte superior e inferior, do lado, placa traseira
PE e N terminais de design
Sem
Equipamentos fornecidos
Dispositivo básico
Suporte ao dispositivo de trilhos
Parafusos de travamento pode ser selado
As tampas de vedação
O circuito atual designação
Suporte ao dispositivo de trilhos
Parafusos de travamento pode ser selado
As tampas de vedação
O circuito atual designação
Dados técnicos
Geral
Normas
EN 62208, IEC/EN 60670-24
RoHS (em conformidade com a Directiva 2002/95/CE do Parlamento Europeu e do Conselho)
conformidade com
Temperatura ambiente
-25 - +40 °C
Grau de Proteção
IP65
Classe de proteção
II (totalmente isolado)
Tensão operacional nominal [Ue]
415 V AC
Frequência nominal [f]
50 Hz
As características do Material
Material
ABS (plástico)
Cor
Cinza (RAL 7035)
Propriedades do Material
MecânicaResistência ao impacto
IK08
Verificação de projeto como de acordo com a IEC/EN 61439
Dados técnicos para verificação de projeto
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 20 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Individual gabinete para montagem em parede [PV]
45 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 35 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Individual gabinete para montagem em parede [PV]
91 W
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
650 °C; atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Não são relevantes para instalações interiores.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica aos gabinetes sem levantar a aids.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
IK08
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
IP65
10.4 Folgas e distâncias
É o painel construtor de responsabilidade.
10.5 Proteção contra choque elétrico
Classe de protecção 2, portanto, não aplicável.
10.6 Incorporação de dispositivos de chaveamento e componentes
É o painel construtor de responsabilidade.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
Ueu= 1000 V AC
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
3.3 kV
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
Atende a norma de produto requisitos.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade.
10.13 funcionamento Mecânico
Atende a norma de produto requisitos.
Dados técnicos ETIM 7.0
Quadros de distribuição (EG000023) / Pequeno quadro de distribuição (EC000214)
De engenharia elétrica, automação, controle de processo / engenharia de instalação Elétrica, dispositivo / sistema de distribuição Elétrica (incl. pequeno quadro de distribuição) / Pequeno quadro de distribuição ([email protected] [ACN387011])
Método de montagem
Montagem em superfície (gesso)
Número de linhas
Três
Largura em número de modular espaçamentos
Dezoito
Tipo da capa
Porta
Modelo da capa
Com entalhe
Tampa transparente/porta
Sim
Material da carcaça
Plástico
Altura
586 mm
Largura
418 mm
Profundidade
145 mm
Construído-em profundidade
70 mm
Profundidade interna
60 mm
Trilho DIN
Sim
Com placa de montagem
Nenhum
Com possibilidade de ampliação
Sim
EMC-versão
Nenhum
Cor
Cinza
RAL-número
Sete mil, trinta e cinco
Grau de proteção (IP)
IP65
Com bloqueio
Nenhum
Tipo de fechamento
Outros
Dimensões
