> >>IKA-1/12-ST-UV 174190 ELECTRIC SM Conselho IP65 UV 1-linha 12 módulos
Produto anterior Próximo produto

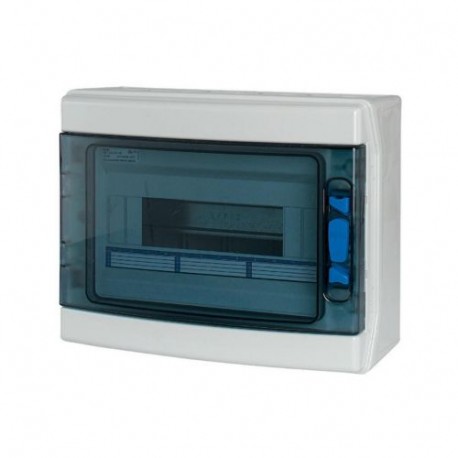

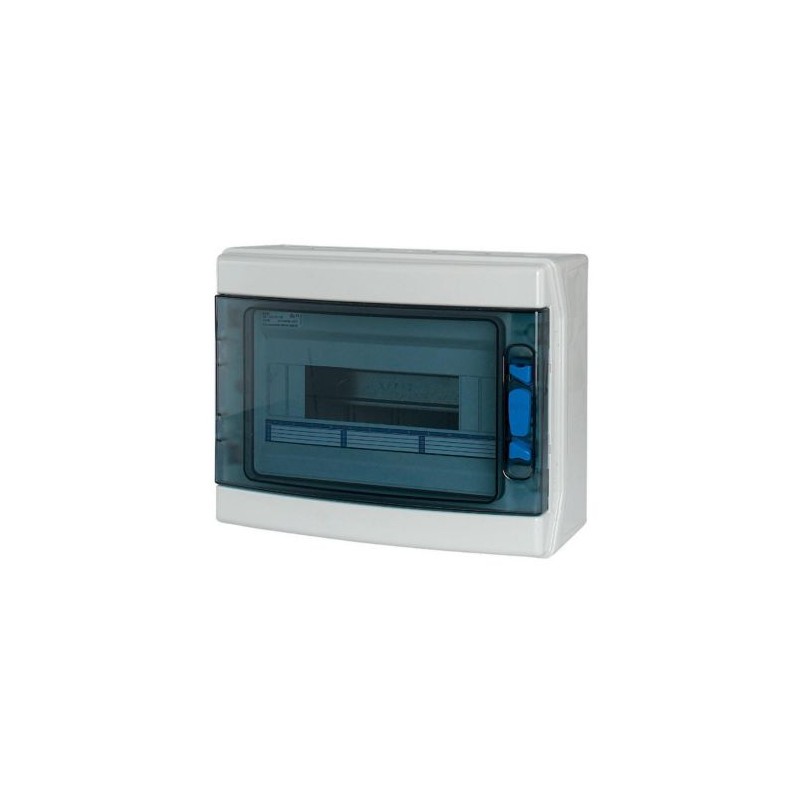

IKA-1/12-ST-UV 174190 EATON ELECTRIC SM Conselho IP65 UV 1-linha 12 módulos Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

IKA-1/12-ST-UV 174190 EATON ELECTRIC SM Conselho IP65 UV 1-linha 12 módulos

IKA-1/12-ST-UV

174190

EATON-MOELLER

SM Conselho IP65 UV 1-linha 12 módulos

Mais detalhes


Sistemas de distribuição de energia elétrica (incluindo quadros de controle) > Pequenos distribuidores de instalação

Caixas e armários pequenos

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $83.68
Preço unitário: $83.68

Quantidade Preço
1+$83.68
2+$71.93
3+$66.38
4+$64.15
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


IKA industriais, quadro de distribuição, UV-estável, IP65 + grampos
IKA quadro de distribuição para locais úmidos RAL7035, com neutro e condutor de proteção de terminais, câmaras de espuma no local de vedação, aplicadas usando-CNC, para grau de proteção IP65 conforme IEC/EN 62208, 12 unidades de espaço, 1-a linha, UV-estável acc. DIN EN ISO 4892-2, aprovado para o serviço de criação de quadros de distribuição, em conformidade com a norma IEC/EN 61439-3 VDE 0660-600-3, módulo integrado sistema de compensação projetado para acomodar várias dispositivo de larguras, recortes métricos com ponto central, gabinete totalmente feito de policarbonato (resistente UV), para a instalação de comutação e de dispositivos de proteção, de acordo com a dimensão da norma DIN 43 880 com uma profundidade de 70 mm e 85 mm, CA 1000 V, DC 1500 V, compatível com RoHs, consiste de uma base de plástico com um adaptador DIN-rail feito de chapa de aço galvanizado, DIN-rail com altura regulável em 2 posições, montagem direta furos para montagem em parede, dedo-prova IP2X de neutro e de condutor de proteção de terminais, knockout para o sistema métrico as entradas de cabos na parte superior e inferior, do lado de aberturas para o elemento de ligação para a ligação de duas ou mais caixas ao lado do outro, de cima com 46 mm dispositivo de abertura, transparente porta, nivelado com a parte frontal, pode ser montado à direita ou à esquerda, porta entregando pode ser facilmente alterado no site sem ter que remover o compartimento superior., compartimento superior com dotadas de sistemas de fechos rápidos, porta com fechadura com acessórios de BLOQUEIO-KIT-IKA, a porta pode ser selado, incluindo supressão de faixa e inscrição rótulos.

Programa de entrega

Função básica
Dispositivo básico
Função do produto
Instalação de quadros de distribuição
A gama de produtos
IKA industrial DBO
Design
Montagem em superfície
Local de instalação
Interior
Ao ar livre
Tipo de instalação
Montagem de superfície
Porta/Aba
Transparente
Grau de Proteção
IP65
Cor
Cinza
Módulo de rack
Single-rail
Cobertura para proteção contra contato acidental
Plástico
Linhas [Count]
Um
Módulo de unidades por linha
Doze
Descrição
IP65
Classe de proteção II
Invólucro de plástico cinza (RAL 7035)
As entradas de cabos
Métrica as entradas de cabos na parte superior e inferior, do lado, placa traseira
PE e N terminais de design
Terminais de parafuso
PE e N terminais [Número x área da seção transversal]
PE: 6 x (2.5 - 6) + 6 x (4 - 10) + 1 x (10 - 25) + 1 x (16 - 35)
N: 6 x (2.5 - 6) + 6 x (4 - 10) + 1 x (10 - 25) + 1 x (16 - 35) mmDois
Equipamentos fornecidos
Dispositivo básico
Suporte ao dispositivo de trilhos
Neutro/terminal do condutor de protecção
Parafusos de travamento pode ser selado
As tampas de vedação
O circuito atual designação
Seção reserva tampa 6 unidades de espaço

Dados técnicos

Geral
Normas
EN 62208, IEC/EN 60670-24
RoHS (em conformidade com a Directiva 2002/95/CE do Parlamento Europeu e do Conselho)
conformidade com
Temperatura ambiente
-25 - +40 °C
Grau de Proteção
IP65
Classe de proteção
II (totalmente isolado)
Tensão operacional nominal [Ue]
415 V AC
Frequência nominal [f]
50 Hz
As características do Material
Material
Policarbonato (plástico)
Cor
Cinza (RAL 7035)
Propriedades do Material
MecânicaResistência ao impacto
IK08

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 20 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Individual gabinete para montagem em parede [PV]
20 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 35 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Individual gabinete para montagem em parede [PV]
40 W
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
850 °C; atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
1000 h de exposição aos raios UV, como por ISO 4892-2; atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica aos gabinetes sem levantar a aids.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
IK08
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
IP65
10.4 Folgas e distâncias
É o painel construtor de responsabilidade.
10.5 Proteção contra choque elétrico
Classe de protecção 2, portanto, não aplicável.
10.6 Incorporação de dispositivos de chaveamento e componentes
É o painel construtor de responsabilidade.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
Ueu= 1000 V AC
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
3.3 kV
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
Atende a norma de produto requisitos.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade.
10.13 funcionamento Mecânico
Atende a norma de produto requisitos.

Dados técnicos ETIM 7.0

Quadros de distribuição (EG000023) / Pequeno quadro de distribuição (EC000214)
De engenharia elétrica, automação, controle de processo / engenharia de instalação Elétrica, dispositivo / sistema de distribuição Elétrica (incl. pequeno quadro de distribuição) / Pequeno quadro de distribuição ([email protected] [ACN387011])
Método de montagem
Montagem em superfície (gesso)
Número de linhas
Um
Largura em número de modular espaçamentos
Doze
Tipo da capa
Porta
Modelo da capa
Com entalhe
Tampa transparente/porta
Sim
Material da carcaça
Plástico
Altura
246 mm
Largura
310 mm
Profundidade
145 mm
Construído-em profundidade
70 mm
Profundidade interna
60 mm
Trilho DIN
Sim
Com placa de montagem
Nenhum
Com possibilidade de ampliação
Sim
EMC-versão
Nenhum
Cor
Cinza
RAL-número
Sete mil, trinta e cinco
Grau de proteção (IP)
IP65
Com bloqueio
Nenhum
Tipo de fechamento
Outros

Dimensões

4500DIM-6
