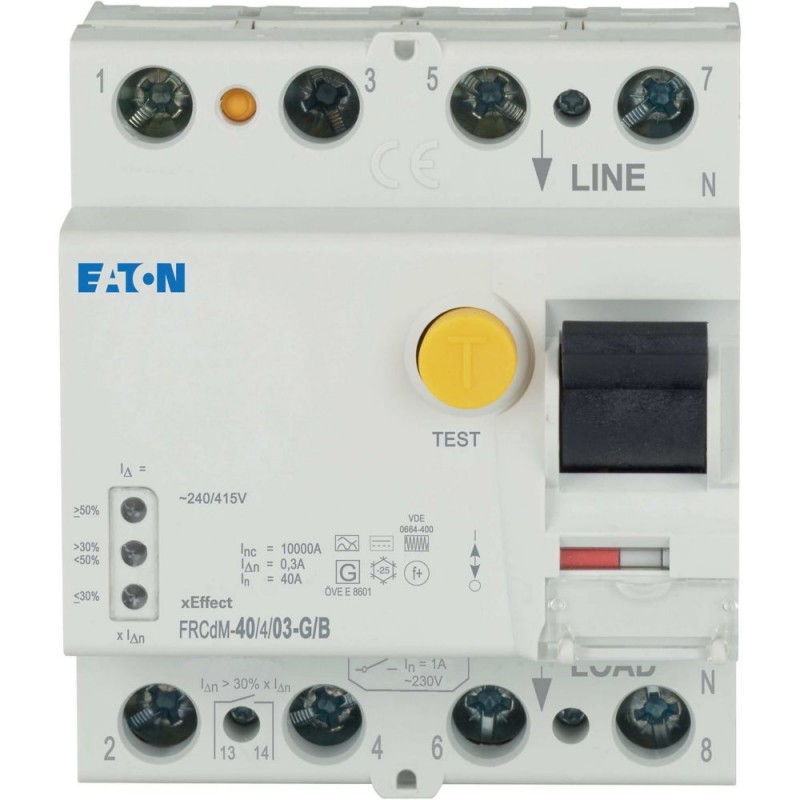

FRCDM-40/4/03-G/B 167897 EATON ELECTRIC xEffect RCD FRCdM
FRCDM-40/4/03-G/B
167897
EATON-MOELLER
xEffect - RCD FRCdM
Disjuntor Digital de Corrente Residual, 40A, 4p, 300mA, Classe G/B
Disjuntor diferencial digital, todo sensível à corrente, 40 A, 4p, 300 mA, tipo G/B
Aparelhagem Modular - Industrial
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Mais informação
▲Digital de corrente residual disjuntor, 40A, 4p, 300mA, tipo G/B
Corrente Residual disjuntor FRCdM, 4 pólos, corrente Nominal Em: 40 A, com valor Nominal de curto-circuito de força Ric: 10 com back-up fusível kA, com valor Nominal de corrente de falha IΔN: 0.3 A, Aparelhagem industrial e avançadas aplicações comerciais
Programa de entrega
Função básica
Corrente Residual disjuntores, digital
Número de pólos
4 pólos
Aplicação
Aparelhagem industrial e avançadas aplicações comerciais
Corrente nominal [eun]
40 A
Nominal de curto-circuito de força [eucn]
10 kA
Nominal corrente de fuga [euΔN]
0,3 A
Tipo
Tipo G/B (.VE E 8601)
O desarme
Curto atraso no tempo de s...
A gama de produtos
FRCdM
Sensibilidade
Todos os atuais sensíveis
De impulso atmosférico atual
Surge-prova 3 kA
Contato sequência
Dados técnicos
Elétrica
Tipos de conformidade com
IEC/EN 61008
IEC/EN 62423
.VE E 8601
IEC/EN 62423
.VE E 8601
Teste de corrente de marcas
Como por inscrição
O desarme
10 ms atrasada s...
Tensão nominal de acordo com a norma IEC/EN 60947-2 [Un]
240/415 V AC
Frequência nominal [f]
50/60 Hz
Valores-limite de tensão de operaçãoeletrônico
50 - 456 V AC
Valores-limite de tensão de operaçãoCircuito de teste
184 - 440 V CA
Nominal corrente de fuga [euΔn]
300 mA
Sensibilidade
Todos os atuais sensíveis
Tensão nominal de isolamento [Ueu]
440 V
Nominal de impulso atmosférico tensão [Uimp]
4 kV
Nominal de curto-circuito de força [eucn]
10 kA
De impulso atmosférico atual
3 kA (8/20 µs) surge-prova
Max. admissível de back-up fusívelCurto-circuito [gG/gL]
63 A
Max. admissível de back-up fusívelSobrecarga [gG/gL]
63 A
Nominal de decisão e capacidade de ruptura / Nominal residual de decisão e capacidade de ruptura [eum/ EuΔm]
500
tempo de vidaElétrica [Operações]
≧ 4000
tempo de vidaMecânica [Operações]
≧ 20000
Seco contato auxiliar
Avaliado capacidade de comutação30 VDC (carga resistiva)
2
Avaliado capacidade de comutação240 VCA (carga resistiva)
0,25 A
Max. comutação de dever (carga resistiva)
60 W
Max. comutação de tensão AC
240 V
Max. comutação de tensão DC
220 V
Corrente de comutação máxima
2
Min. capacidade de comutação (valor de referência)
10 µA, 10 mV DC
tempo de vidaElétrica (em 20 operações de comutação por minuto) 2 A 30 VCC carga resistiva
>10CincoOperações
tempo de vidaElétrica (em 20 operações de comutação por minuto) 1 A 30 VCC carga resistiva
> > 5 x 10CincoOperações
A capacidade do Terminal
De 0,25 - 1,5 mm2
Mecânica
Padrão de frente dimensão
45 mm
Dispositivo de altura
80 mm
Construído-em largura
70 (4TE) mm
Montagem
Rápido anexo com 2 trava de posições para trilho DIN IEC/EN 60715
Grau de Proteção
IP40, IP54 (com a umidade-prova de gabinete)
Terminais superior e inferior
Duplo propósito terminais
Proteção do Terminal
dedo e toque a mão segura, DGUV VS3, PT 50274
Terminal de seção transversalSólidos
1.5 - 35 mmDois
Terminal de seção transversalEncalhado
2 x 16 mmDois
Terminal de seção transversal
M5 (com cruz-recesso parafuso, conforme definido na norma EN ISO 4757-Z2, Pozidriv PZ2)
Torque de aperto dos parafusos de fixação
2 - 2.4 N/m
Espessura do material de barramento
De 0,8 - 2 mm
Admissível de variação de temperatura
-25 - +50 °C
Permitido o armazenamento e o transporte temperaturas
-35 - +60 °C
Climáticas revisão de texto
25-55°C/90-95% de umidade relativa, de acordo com a norma IEC 60068-2
Posição de montagem
Conforme necessário
Contacte o indicador de posição
vermelho / verde
Viagem indicação
branco / azul
Verificação de projeto como de acordo com a IEC/EN 61439
Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
40 A
Dissipação de calor por pólo, dependente da corrente [Pvid]
1.55 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
6.2 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+60 °C
Temperatura máxima de operação é de 60 °C, em conformidade com a tabela de classificação
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 7.0
Disjuntores e fusíveis (EG000020) / disjuntor de corrente (RCCB) (EC000003)
De engenharia elétrica, automação, controle de processo / engenharia de instalação Elétrica, dispositivo de corrente Residual sistema de proteção / disjuntor de corrente (RCCB) ([email protected] [AAB906014])
Número de pólos
Quatro
Tensão nominal
415 V
Corrente nominal
40 A
Nominal da corrente de falta
300 mA
Tensão nominal de isolamento Ui
440 V
Tensão suportável nominal de impulso Uimp
4 kV
Método de montagem
Trilho DIN
A corrente de fuga tipo de
B
Proteção seletiva
Nenhum
Curto tempo de atraso de disparo
Sim
Interrupção de curto-circuito capacidade (Icw)
10 kA
Corrente de pico de capacidade
3 kA
Frequência
50/60 Hz
Equipamentos adicionais possível
Sim
Com dispositivo de encravamento
Sim
Grau de proteção (IP)
IP20
Largura em número de modular espaçamentos
Quatro
Construído-em profundidade
De 70,5 mm
A temperatura ambiente durante a operação
-25 - 50 °C
Grau de poluição
Dois
Conectável condutor de seção transversal multi-fios
1.5 - 16 mm2
Conectável condutor de secção transversal do sólido núcleo
1.5 - 35 mm2
Características
Curva característica
Transientes de corrente faixa de freqüência: | FRCdM, 300 mA, do tipo B
Curva característica
Desclassificação - tabela FRCdM_B
Dimensões
