Ver maior

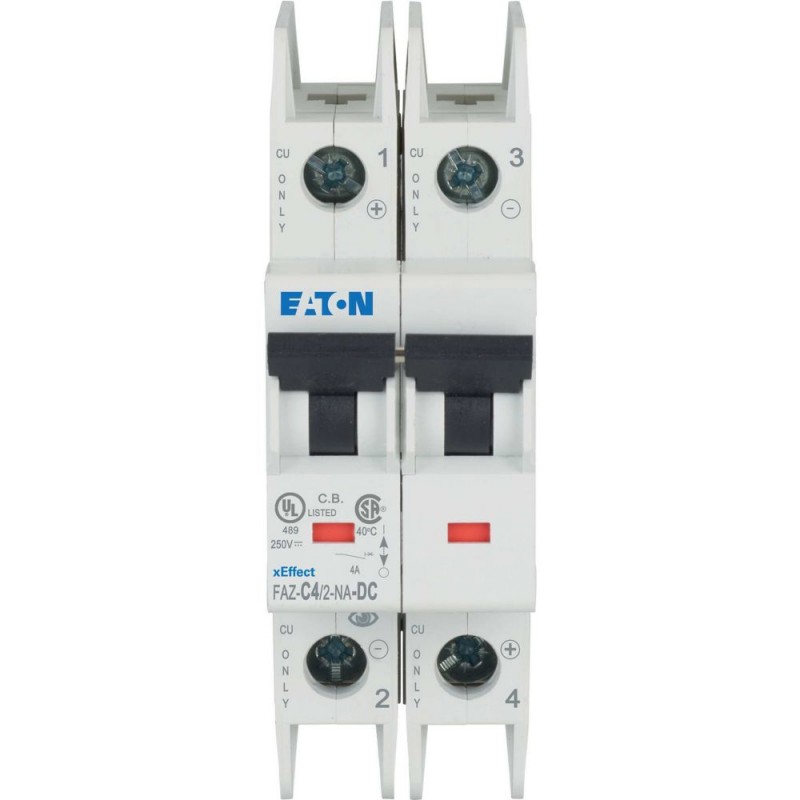

FAZ-C4/2-NA-DC 137251 EATON ELECTRIC MCB FAZ
FAZ-C4/2-NA-DC
137251
EATON-MOELLER
MCB FAZ
Disjuntores, fusíveis > Interruptor magnetotérmico
Aparelhagem Modular - Industrial
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Mais informação
▲Disjuntor miniatura (MCB), 4A, 2p, característica do tipo C, DC
Alta qualidade de corrente residual disjuntor/disjuntor com proteção de sobrecorrente independente da tensão da rede; entre em contato com indicação da posição do vermelho-verde; traseira do terminal plug proteção; tri-estável apresentação de pega—permite a remoção de um existente encerramento da assembleia; abrangente de acessórios gama de produtos podem ser adaptados; ampla gama de nominal de correntes de falta; operação nominal correntes de até 40; viagem tipos B,C,D; classificado capacidade de comutação de 10 kA; adequado para uso livre (de energia no local e exterior quadro de distribuição) a -25 °C; adequado para uso livre (de energia no local e exterior quadro de distribuição) - 25 °C
Programa de entrega
Função básica
Disjuntores
Número de pólos
2 pólo
Tropeçar característica
C
Aplicação
Painel de distribuição para exportação para a América do Norte (UL)
Corrente nominal [eun]
4 Uma
Avaliado capacidade de comutação de acc. a norma IEC/EN 60947-2 [eucu]
10 kA
A gama de produtos
FAZ-DC
Dados técnicos
Elétrica
Normas
UL 489, CSA C22.2 Nº 5
IEC 60947-2
IEC 60947-2
Tensão operacional nominal [Ue]
500 V DC
Avaliado capacidade de comutação de acc. a norma IEC/EN 60947-2 [eucu]
10 kA
Verificação de projeto como de acordo com a IEC/EN 61439
Dane techniczne dla zaświadczenia rodzaju konstrukcji
Znamionowy prąd pracy fazer podania straty mocy [eun]
4 Uma
Estratos mocy na biegun, w zależności od prądu [Pvid]
0 W
Estratos mocy elementu eksploatacyjnego, w zależności od prądu [Pvid]
2.9 W
Estratos mocy statyczna, niezależnie od prądu [Pvs]
0 W
Zdolność oddawania straty mocy [Pve]
0 W
Robocza temperatura otoczenia min.
-25 °C
Robocza temperatura otoczenia maks.
+75 °C
liniowo na +1°C, co prowadzi fazer zmniejszenia obciążalności prądem s de 0,5%
Certyfikat konstrukcji IEC/EN 61439
10.2 Wytrzymałość materiałów eu części10.2.2 Odporność na korozję
Wymagania odnośnie normy produktowej zostały spełnione.
10.2 Wytrzymałość materiałów eu części10.2.3.1 Wytrzymałość cieplna powłoki
Wymagania odnośnie normy produktowej zostały spełnione.
10.2 Wytrzymałość materiałów eu części10.2.3.2 Rezystancja materiału izolacyjnego przy normalnym cieple
Wymagania odnośnie normy produktowej zostały spełnione.
10.2 Wytrzymałość materiałów eu części10.2.3.3 Rezystancja materiału izolacyjnego przy nietypowym cieple
Wymagania odnośnie normy produktowej zostały spełnione.
10.2 Wytrzymałość materiałów eu części10.2.4 Wytrzymałość na działanie promieniowania UV
Wymagania odnośnie normy produktowej zostały spełnione.
10.2 Wytrzymałość materiałów eu części10.2.5 Podnoszenie
Nie dotyczy, ponieważ należy ocenić całą szafę sterowniczą.
10.2 Wytrzymałość materiałów eu części10.2.6 Kontrola odporności na uderzenia
Nie dotyczy, ponieważ należy ocenić całą szafę sterowniczą.
10.2 Wytrzymałość materiałów eu części10.2.7 Napisy
Wymagania odnośnie normy produktowej zostały spełnione.
10.3 Stopień ochrony powłok
Nie dotyczy, ponieważ należy ocenić całą szafę sterowniczą.
10.4 Odstępy izolacyjne powietrzne eu prądów pełzających
Wymagania odnośnie normy produktowej zostały spełnione.
10.5 Ochrona przed porażeniem elektrycznym
Nie dotyczy, ponieważ należy ocenić całą szafę sterowniczą.
10.6 Montaż elementów eksploatacyjnych
Nie dotyczy, ponieważ należy ocenić całą szafę sterowniczą.
10.7 Wewnętrzne obwody prądowe eu połączenia
Należy fazer zakresu odpowiedzialności wykonawcy szafy sterowniczej.
10.8 Przyłącza przewodów wchodzących z zewnątrz
Należy fazer zakresu odpowiedzialności wykonawcy szafy sterowniczej.
10.9 Właściwości izolacji10.9.2 Wytrzymałość elektryczna o częstotliwości roboczej
Należy fazer zakresu odpowiedzialności wykonawcy szafy sterowniczej.
10.9 Właściwości izolacji10.9.3 Odporność na napięcie udarowe
Należy fazer zakresu odpowiedzialności wykonawcy szafy sterowniczej.
10.9 Właściwości izolacji10.9.4 Sprawdzanie powłok z materiału izolacyjnego
Należy fazer zakresu odpowiedzialności wykonawcy szafy sterowniczej.
10.10 Nagrzanie
Oszacowanie nagrzania należy fazer zakresu odpowiedzialności wykonawcy szafy sterowniczej. Eator dostarczy danych na temat straty mocy aparatów.
10.11 Odporność na zwarcia
Należy fazer zakresu odpowiedzialności wykonawcy szafy sterowniczej. Przestrzegać wytycznych odnośnie aparatów łączeniowych.
10.12 Kompatybilność elektromagnetyczna
Należy fazer zakresu odpowiedzialności wykonawcy szafy sterowniczej. Przestrzegać wytycznych odnośnie aparatów łączeniowych.
10.13 Działanie mechaniczne
Spełnienie wymagań w aparacie brincadeira jednoznaczne z przestrzeganiem instrukcji montażu (IL).
Dados técnicos ETIM 7.0
Wyłączniki ochronne, bezpieczniki (EG000020) / Wyłącznik nadprądowy (EC000042)
Elektrotechnika, automatyzacja eu technologia / Instalacja, urządzenie elektryczne / Wyłącznik nadmiarowo-prądowy / Wyłącznik nadmiarowo-prądowy ([email protected] [AAB905014])
Charakterystyka wyzwalania
C
Liczba biegunów (całkowita)
Dois
Liczba biegunów
Dois
Prąd znamionowy
4 Uma
Napięcie znamionowe
250 V
Napięcie znamionowe izolacji de Interface do usuário
440 V
Znamionowe napięcie udarowe wytrzymywane Uimp
4 kV
Znamionowa zwarciowa zdolność łączeniowa Ric zgodnie z EN 60898 przy 230 V
0 kA
Znamionowa zwarciowa zdolność łączeniowa Ric zgodnie z EN 60898 przy 400 V
0 kA
Znamionowa zwarciowa zdolność łączeniowa Uti zgodnie z IEC 60947-2 przy 230 V
10 kA
Znamionowa zwarciowa zdolność łączeniowa Uti zgodnie z IEC 60947-2 przy 400 V
10 kA
Rodzaj napięcia
DC
Zakres częstotliwości
50 - 60 Hz
Klasa ograniczenia energii
Três
Fazer instalacji podtynkowych
Nie
Jednocześnie rozłączany biegun N
Nie
Kategoria przepięcia
Três
Stopień zanieczyszczenia
Dois
Możliwość dodatkowego wyposażenia
Tak
Szerokość wyrażona liczbą modułów
Dois
Głębokość wbudowania
De 70,5 mm
Stopień ochrony (IP)
IP20
Temperatura otoczenia w warunkach pracy
-25 a 75 °C
Przekrój przyłączanego przewodu wielożyłowego
1 - 25 mm2
Przekrój przyłączanego przewodu jednodrutowego
1 - 25 mm2
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf | 8 Mbytes |
|
