EWK-05051
174652
EATON-MOELLER
1

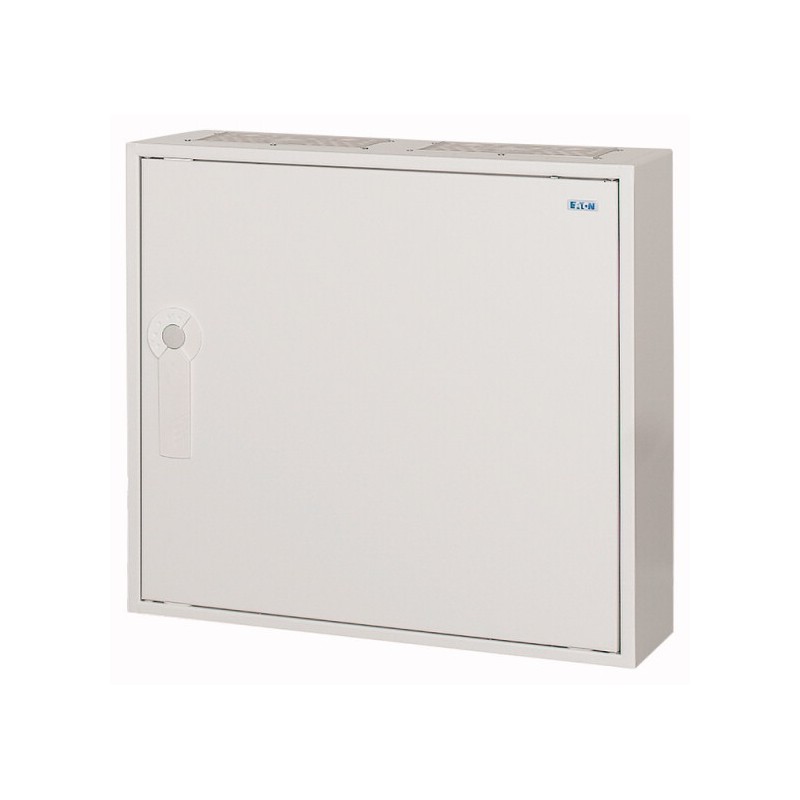

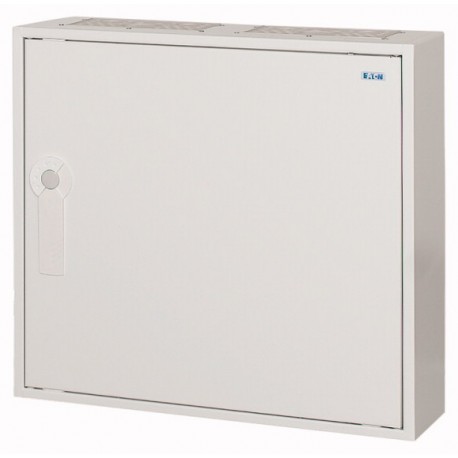

EWK-05051 EWK wall-mount enclosure with standard mounting units, 72 SU, IP43, IK09, protection class 2, RAL9016, HxWxB=500x550x160mm
Caixas e armários pequenos
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Obrigado pelo seu interesse nos nossos artigos, esperamos que o prazo indicado seja conveniente para si.
Durante a preparação do pedido pode seleccionar o tipo de envío que melhor se adapte ás suas necessidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Função básica | Dispositivo básico | ||
Função do produto | Instalação de quadros de distribuição | ||
A gama de produtos | EWK DBO | ||
Design | Montagem em superfície | ||
Local de instalação | Interior | ||
Tipo de instalação | Montagem de superfície | ||
Porta/Aba | Branco | ||
Grau de Proteção | IP43 | ||
Cor | Branco | ||
Módulo de rack | Ferroviário-quadro | ||
Cobertura para proteção contra contato acidental | Plástico | ||
Linhas | Contagem | 3 | |
Módulo de unidades por linha | 24 | ||
Descrição | IP43 Classe de proteção II Folha de aço do gabinete branca (RAL 9016) | ||
As entradas de cabos | As entradas de cabos na parte superior e inferior, a placa traseira | ||
PE e N terminais de design | Plug-in terminais | ||
PE e N terminais | Número x área da seção transversal | mm2 | PE: 2 x 6 x (1.5 - 16) N: 2 x 21 x (0.75 - 4) |
Equipamentos fornecidos | Gabinete Instalação de painel para instalação modular de dispositivos de Neutro/terminal do condutor de protecção Parafusos de travamento pode ser selado Dois componentes da membrana glândula placa de inserir |
Geral | |||
Normas | PT 61439-3 | ||
RoHS (em conformidade com a Directiva 2002/95/CE do Parlamento Europeu e do Conselho) | conformidade com | ||
Temperatura ambiente | °C | -5 - +40 | |
Grau de Proteção | IP43 | ||
Classe de proteção | II (totalmente isolado) | ||
Tensão nominal de operação | Ue | V AC | 400 |
Frequência nominal | f | Hz | 50 |
As características do Material | |||
Material | Chapa de aço, revestido a pó Polystyren (plástico) | ||
Cor | branca (RAL 9016) | ||
Propriedades do Material | |||
Mecânica | |||
Resistência ao impacto | IK09 |
Dados técnicos para verificação de projeto | |||
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 20 graus, calculada de acordo com a IEC 60890 | |||
Individual gabinete para montagem em parede | PV | CO | 42 |
Começando gabinete para montagem em parede | PV | CO | 40 |
Médio gabinete para montagem em parede | PV | CO | 38 |
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 35 graus, calculada de acordo com a IEC 60890 | |||
Individual gabinete para montagem em parede | PV | CO | 84 |
Começando gabinete para montagem em parede | PV | CO | 80 |
Médio gabinete para montagem em parede | PV | CO | 77 |
IEC/EN 61439 de verificação de projeto | |||
10.2 Resistência dos materiais e de peças | |||
10.2.2 resistência à Corrosão | Atende a norma de produto. | ||
10.2.3.1 Verificação da estabilidade térmica dos compartimentos | Atende a norma de produto. | ||
10.2.3.2 Verificação da resistência do material isolante ao calor normal | Atende a norma de produto. | ||
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos | 750 °C; atende a norma de produto. | ||
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação | Não são relevantes para instalações interiores. | ||
10.2.5 de Elevação | Não se aplica aos gabinetes sem levantar a aids. | ||
10.2.6 impacto Mecânico | IK09 | ||
10.2.7 Inscrições | Atende a norma de produto. | ||
10.3 Grau de proteção das MONTAGENS | IP43 | ||
10.4 Folgas e distâncias | É o painel construtor de responsabilidade. | ||
10.5 Proteção contra choque elétrico | Classe de protecção 2, portanto, não aplicável. | ||
10.6 Incorporação de dispositivos de chaveamento e componentes | É o painel construtor de responsabilidade. | ||
10.7 Interna de circuitos elétricos e conexões | É o painel construtor de responsabilidade. | ||
10.8 Ligações para condutores externos | É o painel construtor de responsabilidade. | ||
10.9 propriedades de Isolamento | |||
10.9.2 a freqüência elétrica de força | Ueu= 400 V CA | ||
10.9.3 tensão de resistência a impuso | 3 kV | ||
10.9.4 Teste de caixas feitas de material isolante | Não se aplica para invólucros de metal. | ||
10.10 aumento de Temperatura | O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos. | ||
10.11 Curto-circuito | É o painel construtor de responsabilidade. | ||
10.12 compatibilidade Eletromagnética | É o painel construtor de responsabilidade. | ||
10.13 funcionamento Mecânico | Atende a norma de produto. |
Gabinete gabinetes (EG000011) / Gabinete/painéis de gabinete (vazio) (EC000261) | |||
De engenharia elétrica, automação, controle de processo / engenharia de armário Elétrico, de habitação, de rack / armário Elétrico (vazio) / armário Elétrico ([email protected] [AGZ056013]) | |||
Largura | mm | 550 | |
Altura | mm | 500 | |
Profundidade | mm | 160 | |
Material | Aço | ||
Tipo de superfície | Com revestimento do pó | ||
Cor | Branco | ||
RAL-número | 9016 | ||
Com placa de montagem | Nenhum | ||
Placa de montagem de profundidade ajustável | Nenhum | ||
Número de bloqueios | 1 | ||
Instalação do piso de possíveis | Nenhum | ||
Fixação à parede possível | Sim | ||
Parede construir em | Sim | ||
Pólo de fixação | Nenhum | ||
Tackable | Sim | ||
Número de portas | 1 | ||
Adequado para montagem métrica | Sim | ||
Apropriado para ao ar livre de set-up | Nenhum | ||
Telhado inclinado | Nenhum | ||
EMC-versão | Sim | ||
Força de impacto | IK09 | ||
Grau de proteção (IP) | IP43 | ||
Com porta de vidro | Nenhum | ||
Com porta de ventilação | Nenhum | ||
Com porta traseira | Nenhum |
