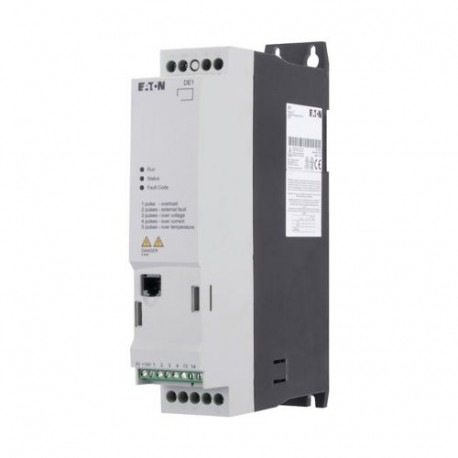

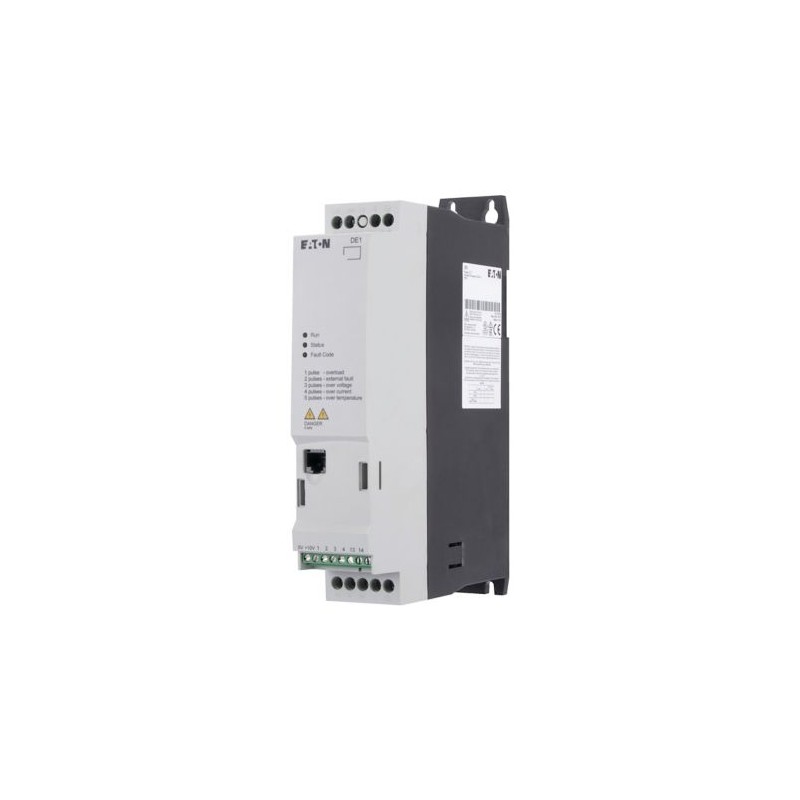

DE1-342D1FN-N20N 174334 EATON ELECTRIC PowerXL Drive Série DE1
DE1-342D1FN-N20N
174334
EATON-MOELLER
PowerXL Drive - Série DE1
Entr de Velocidade Variável: 3 x 400 V Sal: 3 x 400 V 2.1A
Acionador de partida de velocidade variável, tensão nominal de operação 400 V AC, 3 fases, ou seja, 2,1 A, 0,75 kW, 1 HP, filtro de supressão de interferência de rádio
Disjuntores de baixa tensão > Conversor de frequência el 1 kV
Conversores de Frequência Power XL
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
geralmente comprados juntos
▲Mais informação
▲Velocidade variável starter, tensão operacional Nominal de 400 V AC, 3 fases, ou seja, 2.1, 0,75 kW, 1 HP, filtro de supressão de interferências de Rádio
Velocidade variável de começar, Parte do grupo de referência (e.g. DIL): DE1, tensão Nominal de operação: Ue = 400 VCA 3 fases, 480 VCA 3 fases, tensão de Saída, com Cinco: U2 = 400 VCA 3 fases, 480 VCA 3 fases, tensão da Rede (50/60Hz): LSN = 380 (-10%) - 480 (+10%) V, corrente operacional Nominal A 150% de sobrecarga: Ie = 2.1, Nota: Corrente operacional nominal a uma frequência de funcionamento de 16 kHz e a uma temperatura ambiente de +50 °C Nota: ciclo de Sobrecarga para 60 s a cada 600 s, Atribuída classificação do motor Nota: normal, interna e externamente, ventilado, 4 pólos, trifásico assíncrono de motores com 1500 rpm-1 em 50 Hz ou 1800 min-1 a 60 Hz, ciclo de Sobrecarga para 60 s a cada 600 s, em 400 V, 50 Hz, Atribuída classificação do motor Sobrecarga de 150%: P = 0,75 kW, 150 % de Sobrecarga: IM = 1,9 A, Atribuída classificação do motor Nota: em 440 - 480 V, 60 Hz, Atribuída classificação do motor Sobrecarga de 150%: P = 1 HP, Atribuída classificação do motor de 150 % de Sobrecarga: IM = 2,1 A, Grau de Proteção: IP20/NEMA 0, Interface/bus de campo (built-in): OP-Bus RS485/Modbus RTU, Equipado com: filtro de supressão de interferências de Rádio, o tamanho do Quadro: FS1, de Padrões de Especificação de requisitos gerais: IEC/EN 61800-2, requisitos de EMC: IEC/EN 61800-3, requisitos de Segurança: IEC/EN 61800-5-1
Programa de entrega
A gama de produtos
Velocidade variável starter
Parte do grupo de referência (e.g. DIL)
DE1
Tensão operacional nominal [Ue]
400 V AC, 3-fase
480 VCA 3 fases
480 VCA 3 fases
Tensão de saída com Ve[UDois]
400 V AC, 3-fase
480 VCA 3 fases
480 VCA 3 fases
Tensão da rede (50/60Hz) [ULN]
380 (-10%) - 480 (+10%) V
Corrente operacional nominal [eue]
A sobrecarga de 150% [eue]
2.1 Um
Nota
Corrente operacional nominal a uma frequência de funcionamento de 16 kHz e a uma temperatura ambiente de +50 °C
Atribuída classificação do motor
Nota
normal, interna e externamente, ventilado, 4 pólos, trifásico assíncrono de motores com 1500 rpm-1em 50 Hz ou 1800 min-1a 60 Hz
Nota
Ciclo de sobrecarga para 60 s a cada 600 s
Nota
em 400 V, 50 Hz
Sobrecarga De 150% [P]
0,75 kW
Sobrecarga De 150% [EuM]
1,9 A
Nota
em 440 - 480 V, 60 Hz
Sobrecarga De 150% [P]
1 HP
Sobrecarga De 150% [EuM]
2.1 Um
Grau de Proteção
IP20/NEMA 0
Interface/bus de campo (built-in)
OP-Bus RS485/Modbus RTU
Equipado com
Filtro de supressão de interferências de rádio
Tamanho de quadro
FS1
Conexão para SmartWire-DT
sim
em conjunto com o DX-NET-SWD3 SmartWire DT módulo
em conjunto com o DX-NET-SWD3 SmartWire DT módulo
Dados técnicos
Geral
Normas
Especificação de requisitos gerais: IEC/EN 61800-2
Requisitos de EMC: IEC/EN 61800-3
Requisitos de segurança: IEC/EN 61800-5-1
Requisitos de EMC: IEC/EN 61800-3
Requisitos de segurança: IEC/EN 61800-5-1
Certificações
CE, UL, cUL, RCM
Qualidade de produção
RoHS, ISO 9001
Climáticas de verificação [ρw]
< 95%, a média de umidade relativa (RH), sem condensação, não-corrosivo %
Temperatura ambienteTemperatura de funcionamento min.
-10 °C
Temperatura ambienteTemperatura de funcionamento max.
+60 °C
Temperatura ambiente
Redução de capacidade entre 50 °C e 60 °C:
Nenhum se fPWM≦ 16 kHz
Nenhum se fPWM≦ 20 kHz até um máx. de 57 °C
Nenhum, se eue≦ 1,6 A
Nenhum se fPWM≦ 16 kHz
Nenhum se fPWM≦ 20 kHz até um máx. de 57 °C
Nenhum, se eue≦ 1,6 A
Temperatura ambiente
operação (com 150 % de sobrecarga); máx. +60 °C até f fPWM= 16 kHz sem redução
Temperatura ambienteArmazenamento [ϑ]
-40 - +70 °C
O nível de interferência de rádioA interferência de rádio de classe (EMC)
C2, C3, dependendo do comprimento do cabo do motor, a carga conectada, e condições ambientais. Externo de filtros de supressão de interferências de rádio (opcional) pode ser necessário.
O nível de interferência de rádioAmbiente (EMC)
1º e 2º ambientes conforme EN 61800-3
O nível de interferência de rádiomáximo comprimento do cabo do motor [I]
C2 ≤ 10 m
C3 ≤ 25 m m
C3 ≤ 25 m m
Mecânica, resistência ao choque
15 (11 m/s, EN 60068-2-27) g
Vibração
EN 61800-5-1
Altitude
0 - 1000 m acima do nível do mar
Acima de 1000 m: 1% de redução para cada 100 m
max. 2000 m m
Acima de 1000 m: 1% de redução para cada 100 m
max. 2000 m m
Grau de Proteção
IP20/NEMA 0
Proteção contra contato direto
BGV A3 (VBG4, dedo - e a volta da mão-de prova)
Circuito principal
AlimentaçãoTensão operacional nominal [Ue]
400 V AC, 3-fase
480 VCA 3 fases
480 VCA 3 fases
AlimentaçãoTensão da rede (50/60Hz) [ULN]
380 (-10%) - 480 (+10%) V
AlimentaçãoCorrente de entrada (150% de sobrecarga) [euLN]
3.1
AlimentaçãoFrequência de alimentação [fLN]
50/60 Hz
AlimentaçãoFaixa de freqüência [fLN]
45-66 (± 0%) Hz
AlimentaçãoChave de alimentação-em freqüência
No máximo uma vez a cada 30 segundos
Seção de alimentaçãoSobrecarga de corrente (150% de sobrecarga) [euL]
3.15 Um
Seção de alimentaçãomax. corrente de partida (Alta Sobrecarga) [euH]
200 %
Seção de alimentaçãoNota sobre max. corrente de partida
para 1.875 segundos a cada 600 segundos
Seção de alimentaçãoTensão de saída com Ve[UDois]
400 V AC, 3-fase
480 VCA 3 fases
480 VCA 3 fases
Seção de alimentaçãoFrequência de saída [fDois]
0 - 50/60 (max. 300) Hz
Seção de alimentaçãoFrequência de comutação [fPWM]
Dezesseis
ajustável 4 - 32 (audível) kHz
ajustável 4 - 32 (audível) kHz
Seção de alimentaçãoModo De Operação
U/f controle
Controle de velocidade com compensação de escorregamento
Controle de velocidade com compensação de escorregamento
Seção de alimentaçãoResolução de frequência (valor nominal) [Δf]
0.025 Hz
Seção de alimentaçãoCorrente operacional nominalA sobrecarga de 150% [eue]
2.1 Um
Seção de alimentaçãoNota
Corrente operacional nominal a uma frequência de funcionamento de 16 kHz e a uma temperatura ambiente de +50 °C
Seção de alimentaçãoMáxima corrente de fuga à terra (PE), sem motor [euPE]
< 3.5 AC, < 10 mA DC
Seção de alimentaçãoEquipado com
Filtro de supressão de interferências de rádio
Seção de alimentaçãoTamanho de quadro
FS1
Motor do alimentadorNota
normal, interna e externamente, ventilado, 4 pólos, trifásico assíncrono de motores com 1500 rpm-1em 50 Hz ou 1800 min-1a 60 Hz
Motor do alimentadorNota
Ciclo de sobrecarga para 60 s a cada 600 s
Motor do alimentadorNota
em 400 V, 50 Hz
Motor do alimentadorSobrecarga De 150% [P]
0,75 kW
Motor do alimentadorNota
em 440 - 480 V, 60 Hz
Motor do alimentadorSobrecarga De 150% [P]
1 HP
Motor do alimentadorPotência aparentePotência aparente nominal de operação de 400 V [S]
1.45 kVA
Motor do alimentadorPotência aparentePotência aparente nominal de operação de 480 V [S]
1.75 kVA
Motor do alimentadorFunção de frenagemPadrão torque de frenagem
max. 30 % MN
Motor do alimentadorFunção de frenagemO torque de frenagem CC
ajustável para 100 %
Seção de controle
Tensão de referência [Us]
10 V DC (máx. 0,2 mA) V
Entradas analógicas
1, parametrizáveis, 0 - 10 V DC, 0/4 - 20 mA
Entradas digitais
4, parametrizáveis, 10 - 30 V DC
Saídas de relé
1, N/O contact, 6 (250 V AC-1) / 5 (30 V, CC-1)
Interface/bus de campo (built-in)
OP-Bus RS485/Modbus RTU
Atribuído comutação e proteção de elementos
Fiação De AlimentaçãoDispositivo de segurança (fusível ou disjuntor)IEC (Tipo B, gG), 150 %
FAZ-B6/3
Fiação De AlimentaçãoDispositivo de segurança (fusível ou disjuntor)UL (Classe de CC ou J)
6 Um
Fiação De AlimentaçãoAlimentação do contatorSobrecarga de 150% (CT/IH, a 50 °C)
DILEM-...
Fiação De AlimentaçãoAlimentação do contatorSobrecarga de 110% (VT/IL, a 40 °C)
DILM7-...
Fiação De AlimentaçãoPrincipal estrangulamentoSobrecarga de 150% (CT/IH, a 50 °C)
DX-LN3-004
Motor do alimentadoro motor engasgarSobrecarga de 150% (CT/IH, a 50 °C)
DX-LM3-005
Verificação de projeto como de acordo com a IEC/EN 61439
Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
2.1 Um
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
28 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-10 °C
Temperatura de funcionamento max.
+60 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 7.0
De baixa tensão industrial componentes (EG000017) / conversor de Frequência =< 1 kV (EC001857)
De engenharia elétrica, automação, controle de processo / engenharia Elétrica da unidade / Static / conversor de frequência Estático do conversor de freqüência = < 1 kV ([email protected] [AKE177014])
Tensão da rede
380 - 480 V
Frequência
50/60 Hz
Número de fases entrada
Três
O número de fases de saída
Três
Max. frequência de saída
300 Hz
Max. tensão de saída
500 V
Nominal corrente de saída I2N
2.1 Um
Max. saída em quadrática de carga na tensão nominal de saída
0.5 kW
Max. saída linear de carga na tensão nominal de saída
0.5 kW
Em relação simétrica net tolerância de frequência
10 %
Em relação simétrica net tolerância de tensão
10 %
Número de saídas analógicas
Zero
Número de entradas analógicas
Um
Número de saídas digitais
Zero
Número de entradas digitais
Quatro
Com a unidade de controlo
Nenhum
Aplicação na área industrial permitidos
Sim
De aplicações domésticas e comerciais, área permitida
Sim
Suporte de protocolo para TCP/IP
Nenhum
Suporte de protocolo para PROFIBUS
Nenhum
Suporte de protocolo para PODE
Nenhum
Suporte de protocolo para INTERBUS
Nenhum
Suporte de protocolo para a ASI
Nenhum
Suporte de protocolo para KNX
Nenhum
Suporte de protocolo para MODBUS
Sim
Suporte de protocolo de Dados-de-Estrada
Nenhum
Suporte de protocolo para DeviceNet
Nenhum
Suporte de protocolo para SUCONET
Nenhum
Suporte de protocolo de LON
Nenhum
Suporte de protocolo para PROFINET IO
Nenhum
Suporte de protocolo para PROFINET CBA
Nenhum
Suporte de protocolo para SERCOS
Nenhum
Suporte de protocolo Foundation Fieldbus
Nenhum
Suporte de protocolo de rede EtherNet/IP
Sim
Suporte de protocolo de Interface de Segurança no Trabalho
Nenhum
Suporte de protocolo de Segurança do DeviceNet
Nenhum
Suporte de protocolo para INTERBUS-Segurança
Nenhum
Suporte de protocolo para PROFIsafe
Nenhum
Suporte de protocolo para SafetyBUS p
Nenhum
Suporte de protocolo para BACnet
Nenhum
Suporte de protocolo para outros sistemas de bus
Sim
Número de HW-interfaces Ethernet industrial
Zero
Número de interfaces PROFINET
Zero
Número de HW-interfaces RS-232
Zero
Número de HW-interfaces RS-422
Zero
Número de HW-interfaces RS-485
Um
Número de HW-interfaces serial TTY
Zero
Número de HW-interfaces USB
Zero
Número de HW-interfaces paralela
Zero
Número de HW-outras interfaces
Zero
Com interface óptica
Nenhum
Com ligação a PC
Sim
Integrado quebra da resistência
Nenhum
4-quadrante de operação possível
Nenhum
Tipo de conversor
U conversor
Grau de proteção (IP)
IP20
Grau de proteção (NEMA)
Outros
Altura
230 mm
Largura
45 mm
Profundidade
168 mm
Aprovações
Padrões De Produto
UL 508C; CSA-C22.2 Nº 14; IEC/EN61800-3; IEC/EN61800-5; marcação CE
UL Arquivo Nº.
E172143
UL Controlo de Categoria Nenhuma.
NMMS, NMMS7
CSA Arquivo.
UL relatório aplica-se a ambos, EUA e Canadá
América Do Norte Certificação
Listado UL, certificado pela UL para o uso no Canadá
Especialmente concebido para a América do Norte
Nenhum
Adequado para
Ramo de circuitos
Max. Tensão Nominal
3~ 480 V CA IEC: TN-S UL/CSA: "Y" (Solidamente Aterrado Wey)
Grau de Proteção
IEC: IP20
Dimensões
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF EATON STARTING CONTROLLING MOTORS EN.pdf | 32 Mbytes |
|
Avaliações: (0) ▲
Não há comentários do produto ainda.
Adicionar avaliação
ocultar formulário
| Avaliação: |
|
| Nome: | |
| Email: | |
| Título: | |
| Opinión: | |
| Você recomendaria esse produto para comprar? | |
|
|
|
| Adicionar avaliação | |
Todas as classificações que recebemos a partir dos itens que oferecemos são reais e verificadas. Um pequeno gesto, mas muito valioso. Então, obrigado por esse minuto você gasta em deixar-nos a sua opinião e classificação de produtos, porque nos ajuda a continuar a melhorar e oferecer maior qualidade de serviço.
