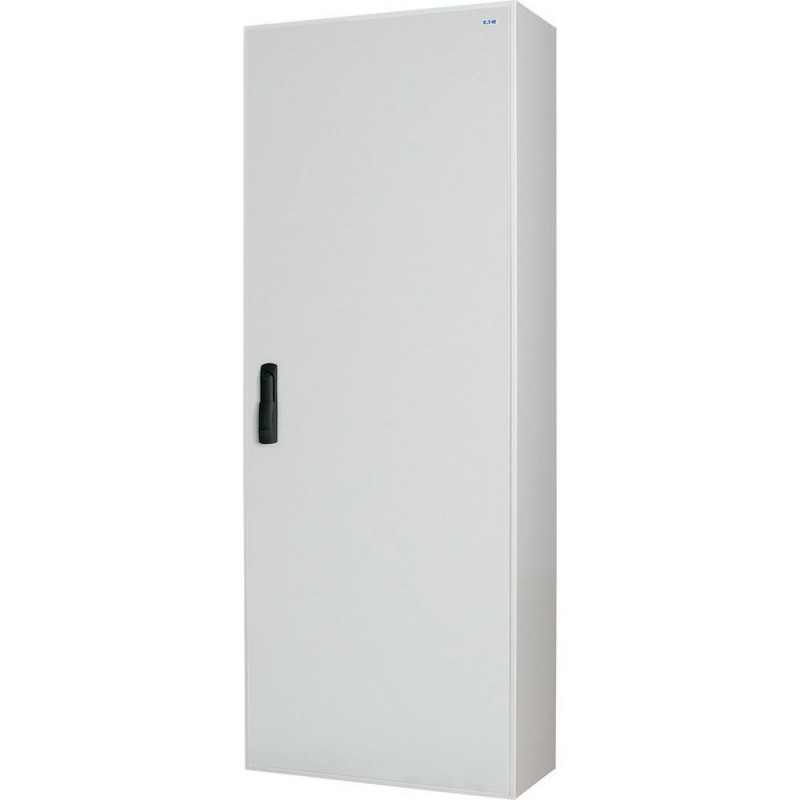

BPM-O-800/4-P 116663 2460516 EATON ELECTRIC Surface-mount service distribution board with rotary lever, IP54..
BPM-O-800/4-P
116663
2460516
EATON-MOELLER
Surface-mount service distribution board with rotary lever, IP54, HxWxB=460x800x270mm
Sistemas de distribuição de energia elétrica (incluindo quadros de controle) > Pequenos distribuidores de instalação
Caixas e armários industriais
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Mais informação
▲Superfície de montagem instalação de quadro de distribuição com o rotary alavanca, IP55, Axlxp=460x800x270mm
IP55 montado na superfície do serviço de quadro de distribuição para locais úmidos, BPM-O-...-P, de largura de 800 mm, fora da altura de 460 mm, placa frontal, altura 350 mm, profundidade de 270 mm, soldada armário com porta e rotary alavanca, sistema de aterramento, o metal cobre, estabilidade extraordinária como resultado de uma construção soldada, bem estruturada, com várias camadas de design para facilmente acessível a instalação, a porta pode ser do lado direito ou do lado esquerdo da porta, ampla área de fiação, aberto para a entrada dos cabos na parte superior, preparados para F3A glândula placa de inserir, variável de decoração de interiores, com ou sem amovíveis de montagem, a colocação no interior com RSU ou montagem de torres possível, se estiver usando uma RSU configuração de montagem, 2 pares de BPZ-CTS-S torres de canto e 1 BPZ-SNAP-MSW-CTS snap montagem de elemento, será necessário ainda, se utilizar uma estrutura de base de configuração de montagem, 2 BPZ-FPS placa frontal suporta será necessário ainda, cinza, RAL 7035
Programa de entrega
Tipo de montagem
Montagem em superfície
Material
Folha de aço
De intertravamento da porta
Rotary alavanca
Local de instalação
À prova de umidade
Grau de Proteção
IP55
Acabamento da superfície
Com revestimento do pó
Largura
800 mm
Profundidade
270 mm
Altura
460 mm
Cor
cinzento claro (RAL 7035)
Verificação de projeto como de acordo com a IEC/EN 61439
Dados técnicos para verificação de projeto
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 20 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Individual gabinete para montagem em parede [PV]
74 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 20 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Começando gabinete para montagem em parede [PV]
71 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 20 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Médio gabinete para montagem em parede [PV]
67 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 35 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Individual gabinete para montagem em parede [PV]
149 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 35 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Começando gabinete para montagem em parede [PV]
142 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 35 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Médio gabinete para montagem em parede [PV]
135 W
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Não são relevantes para instalações interiores.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica aos gabinetes sem levantar a aids.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
IK10
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
IP55
10.4 Folgas e distâncias
É o painel construtor de responsabilidade.
10.5 Proteção contra choque elétrico
< 0.1 Ω; atende a norma de produto requisitos.
10.6 Incorporação de dispositivos de chaveamento e componentes
É o painel construtor de responsabilidade.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
Ueu= 440 V CA
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
4 kV
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
Não se aplica para invólucros de metal.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade.
10.13 funcionamento Mecânico
Atende a norma de produto requisitos.
Dados técnicos ETIM 7.0
Quadros de distribuição (EG000023) / Pequeno quadro de distribuição (EC000214)
De engenharia elétrica, automação, controle de processo / engenharia de instalação Elétrica, dispositivo / sistema de distribuição Elétrica (incl. pequeno quadro de distribuição) / Pequeno quadro de distribuição ([email protected] [ACN387011])
Método de montagem
Montagem em superfície (gesso)
Número de linhas
Dois
Largura em número de modular espaçamentos
Trinta e cinco
Tipo da capa
Porta
Modelo da capa
Fechado
Tampa transparente/porta
Nenhum
Material da carcaça
Aço
Altura
460 mm
Largura
800 mm
Profundidade
270 mm
Construído-em profundidade
0 mm
Profundidade interna
265 mm
Trilho DIN
Nenhum
Com placa de montagem
Nenhum
Com possibilidade de ampliação
Sim
EMC-versão
Nenhum
Cor
Cinza
RAL-número
Sete mil, trinta e cinco
Grau de proteção (IP)
IP55
Com bloqueio
Nenhum
Tipo de fechamento
Outros
