> >>EASY-NT-CAB 256286 ELECTRIC Cabo Easy-Net (100m)
Produto anterior Próximo produto

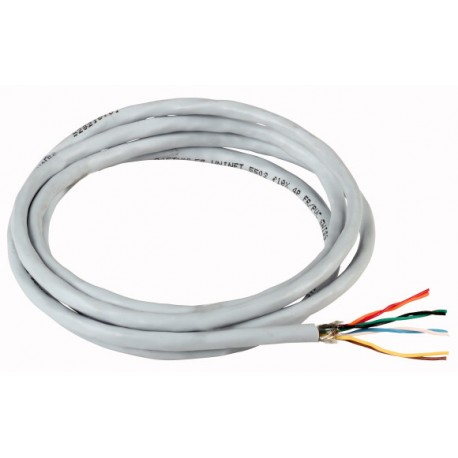

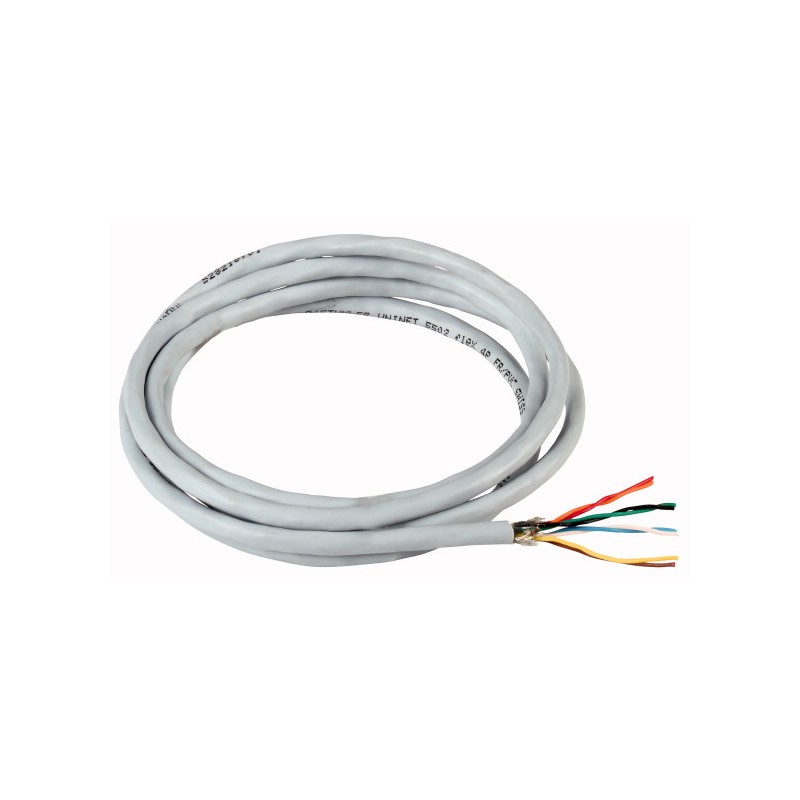

EASY-NT-CAB 256286 EATON ELECTRIC Cabo Easy-Net (100m) Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

EASY-NT-CAB 256286 EATON ELECTRIC Cabo Easy-Net (100m)

EASY-NT-CAB

256286

EATON-MOELLER

Cabo Easy-Net (100m)

Mais detalhes


Relés programáveis ​​EASY e displays MFD

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


Cabo de conexão para dispositivos de rede através do easyNet, 100m
Cabo de conexão pode ser usado para easyNet, 100 m, não montados

Programa de entrega

A gama de produtos
Relé de controle easyRelay
Multi-function display MFD-Titan
Acessórios
easyNet acessórios
Descrição
4 x 0,14 mmDois
par trançado cabo
AWG 26
Comprimento
100 m
Para uso com
easyNet
Informações relevantes para exportação para a América do Norte

UL Arquivo Nº. E135462

UL Controlo de Categoria Nenhuma. NRAQ

América do norte Certificação UL

Grau de Proteção IEC: IP 20, UL/CSA Tipo: -

Dados técnicos

Pares de 2 x 0,14 mm2
Condutor de material
E-Cu 58 F21 nach DIN 40500 Teil 4
Condutor de material
Max. De 0,49 mm (Cu fio desencapado 7 x de 0,16 mm2)
Núcleo
0,60 mm ±0.10 (dielétrico de polietileno, livre de halogênio, a cada dois núcleos emparelhado e torcida: wsbl-bl, wsor-ou, wsgn-gn, wsbr-br)
Encalhe
Quatro pares de
Bainha
4,5 mm ± 0.2 (livre de halogênio invólucro material, retardador de chama (FRNC)) mmDois

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
0
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+55 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Atende a norma de produto requisitos.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

Cabos (EG000001) / Dados e o cabo de comunicação (cobre) (EC003249)
Condutor de superfície
Nua
Diâmetro do condutor
4,5 mm
Nominal da seção transversal do condutor
De 0,14 mm2
AWG-tamanho
Vinte e seis
Categoria de condutor
Classe 2 = encalhado
Número de núcleos
Oito
Número de encalhe elementos
Dois
Encalhe elemento
Pares
Núcleo de material de isolamento
Outros
Especificação do núcleo de isolamento
Núcleo de identificação
Cor
A tela do encalhe elemento
Nenhum
Encalhe
A tela do encalhe
Nenhum
Longitudinal de água de bloqueio do cabo
Radial de água de bloqueio do cabo
Bainha protetora
Armouring
Material da bainha exterior
Especificação do material da bainha exterior
A bainha exterior de cor
Cinza
Reação-a-classe de incêndio, de acordo com a EN 13501-6
Fumaça de desenvolvimento de classe de acordo com a EN 13501-6
Euro classe de gotas/partículas em chamas de acordo com a EN 13501-6
Euro classe de acidez de acordo com a EN 13501-6
Livre de halogênio (acc. PT 60754-1/2)
Sim
Livre de halogênio (acc. IEC 60754-2)
Retardante de chama
Nenhum
Baixa de fumo (acc. PT 61034-2)
Nenhum
Baixa de fumo (acc. IEC 61034-2)
Sim
Resistente ao óleo (acc. PT 60811-404)
Resistente ao óleo (acc. IEC 60811-404)
A integridade de isolamento em conformidade com a norma IEC 60331
A integridade do circuito
Diâmetro exterior aprox.
4,5 mm
Min. permitido o raio de curvatura, movendo-se de aplicativo com forçado-orientação
mm
Min. permitido o raio de curvatura, a movimentação de aplicação/livre circulação
mm
Min. permitido o raio de curvatura, artigos de papelaria aplicação/instalação permanente
mm
Permitido cabo externo de temperatura durante a montagem, manuseio,
-25 - 60 °C
Permitido externo do cabo temperatura, após a montagem sem vibração
-25 - 60 °C
Categoria
5E
Valor de NVP
67 %
Instalação subterrânea
Nenhum
Resistente aos raios UV

Aprovações

UL Arquivo Nº.
E135462
UL Controlo de Categoria Nenhuma.
NRAQ
América Do Norte Certificação
UL
Grau de Proteção
IEC: IP 20, UL/CSA Tipo: -

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON SAFETY LOGIC EN.pdf 2 Mbytes
