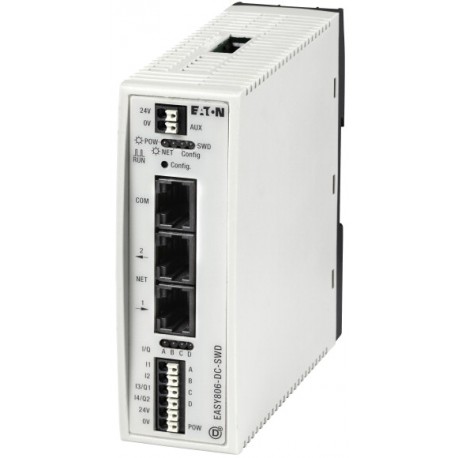

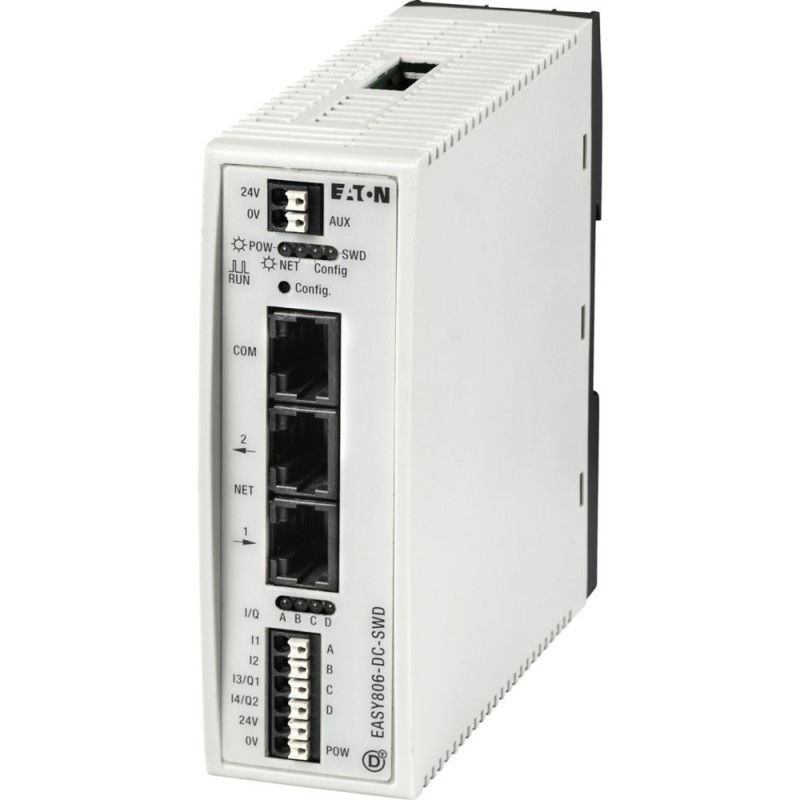

Normas
EN 55011, EN 55022, IEC/EN 61000-4, IEC 60068-2-6, IEC 60068-2-27

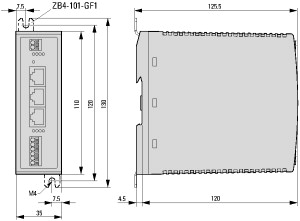

Dimensões (W x H x D)
35 x 110 x 125.5 (2 PE) mm
Montagem
Top-hat ferroviário IEC/EN 60715, 35 mm ou fixação por parafuso usando suportes de fixação ZB4-101-GF1 (acessórios)
Sólidos
0.2/1.5 (AWG 24 - 16) mmDois
Flexível com virola
0.2/1.5 (AWG 24 - 16) mmDois
Climáticas, condições ambientais
Temperatura de funcionamento
Em conformidade com a norma IEC 60068-2-1, -25 - +55 °C
Condensação
Tomar as medidas adequadas para evitar a condensação
Armazenamento [ϑ]
Em conformidade com a norma IEC 60068-2-1, -2, -14
-40 - +70 °C
umidade relativa
em conformidade com a norma IEC 60068-2-30, IEC 60068-2-78
5 - 95 %
Pressão de ar (operação)
795 - 1080 hPa
Condições do ambiente, mecânica
Tipo de proteção (IEC/EN 60529, EN50178, VBG 4)
IP20
Vibrações
Em conformidade com a norma IEC 60068-2-6
amplitude constante 0,15 mm: 10 - 57
aceleração constante de 2 g: 57 - 150 Hz
Mecânica, resistência ao choque (IEC/EN 60068-2-27) semi-senoidal de 15 g/ms 11
18 Impactos
Solte a norma IEC/EN 60068-2-31 [altura de Queda]
50 mm
Queda livre, embalados (IEC/EN 60068-2-32)
0,3 m
Posição de montagem
Vertical ou horizontal
Compatibilidade eletromagnética (EMC)
Categoria de sobretensão/grau de poluição
III/2
A descarga eletrostática (ESD)norma aplicada
de acordo com a norma IEC EN 61000-4-2
A descarga eletrostática (ESD)A descarga de ar
8 kV
A descarga eletrostática (ESD)Contato descarga
6 kV
Campos eletromagnéticos (RFI) IEC EN 61000-4-3
0.8 - 1.0 GHz: 10
1.4 - 2 GHz: 3
2.0 - 2.7 GHz: 1 V/m
Rádio supressão de interferência
EN 55011 Classe B
Explosão
de acordo com a norma IEC/EN 61000-4-4
Cabos de alimentação: 2
Os cabos de sinal: 2
easyNet: 2
SWD linhas: 2 kV
poder de pulsos (Surto)
de acordo com a norma IEC/EN 61000-4-5
1 kV (cabos de alimentação, simétricas)
Imunidade a linha-interferência conduzida para (IEC/EN 61000-4-6)
10 V
Resistência de isolamento
Folga no ar e distâncias
EN 50178, UL 508, CSA C22.2, Nº 142
Resistência de isolamento
EN 50178

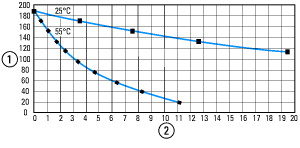

Back-up de relógio em tempo real
Back-up de relógio em tempo real
① Backup de tempo (horas) com carga completa capacitor de dupla camada
② Vida útil (anos)
Precisão do relógio de tempo-real para entradas
typ. ± 2 (± 0.2 h⁄Ano) s/dia
dependendo da temperatura do ar ambiente flutuações de até ± 5 s/dia (± 0.5 h⁄ano) são possíveis
Precisão de repetição de relés de temporização
Precisão de relés de temporização (de valores)
± 0.02 %
ResoluçãoIntervalo "H:M"
1 min
Ciclos de escrita da memória retentiva
DezQuatorze(leia⁄ciclos de escrita)
Tensão operacional nominal [Ue]
24 VCC (-15/+20%) V
Intervalo permitido [Ue]
20.4 - A 28,8 V DC
Ondulação Residual
Superior a 5 %
Siemens MPI, (opcional)
sim
Corrente de entrada
normalmente 900 mA a Ue
A corrente de Inrush e comprimento
12.5 para 6 ms Um
Quedas de tensão
≤ Em conformidade com a norma IEC 61131-2
≤ 10 ms
Fusível
≧ 3-A (T) (p.g FAZ C3) Uma
A perda de energia [P]
Normalmente 1 W
Nota na dissipação de calor
Consumo de corrente a 24 V DC
Entradas digitais 24 V DC
Potencial de isolamento
a partir de fonte de alimentação: não
entre entradas digitais: não
a partir de resultados: nenhum
a interface COM: sim
para easyNet: sim
para AUX: sim
para SmartWire-DT: não
Tensão operacional nominal [Ue]
24 V DC
Tensão de entrada
Sinal De 0: ≦ 5 (I1 - I4)
Sinal 1: ≧ 15 (I1 - I4) V DC
Corrente de entrada de sinal 1
I1 - I4: 3.9 mA
O tempo de desaceleração
20 (0 -> 1/1 -> 0, Debounce EM)
normalmente 0.025 (0 -> 1/1 -> 0, Debounce OFF) ms
Comprimento do cabo
100 (sem blindagem) m
O contador de frequênciaNúmero
4 (I1, I2, I3, I4)
O contador de frequênciaO contador de frequência
≦ 5 kHz
O contador de frequênciaForma do pulso
Praça
O contador de frequênciaPulso relação pausa
1:1
O contador de frequênciaComprimento do cabo
Superior a 20 (projectado) m
Contador IncrementalNúmero de entradas do contador
2 (I1 + I2, I3 + I4)
Contador IncrementalO contador de frequência
≦ 5 kHz
Contador IncrementalForma do pulso
Praça
Contador IncrementalDesvio do sinal
90°
Contador IncrementalPulso relação pausa
1:1
Rápido entradas do contadorNúmero
4 (I1, I2, I3, I4)
Rápido entradas do contadorComprimento do cabo
Superior a 20 (projectado) m
Rápido entradas do contadorO contador de frequência
≦ 5 kHz
Rápido entradas do contadorForma do pulso
Praça
Rápido entradas do contadorPulso relação pausa
1:1
Potencial de isolamento
a partir de fonte de alimentação: não
A partir dos dados: sim: não
a interface COM: sim
para easyNet: sim
para AUX: sim
Corrente operacional nominal no sinal "1" DC por canal [eue]
max. 0,1 A
Lâmpada de carga, sem Rvpor canal
1.2 W
Corrente Residual em 0 sinal por canal
< 0,1 mA
Max. tensão de saída
2.5 (sinal 0 a carga externa < 10 MΩ)
U = Ue- 2 V (sinal 1 em Ie= 0,1 A) V
Proteção contra curto-circuito
Sim, eletrônicos (Q1 - Q2)
Curto-circuito de disparo atual para Rum≦ 10 mΩ
0.15 - 0.35 por saída
dependendo do número de canais ativos e sua carga de Um
Pico de corrente de curto-circuito
10-A/80 ms (curto-circuito).
10/20 ms (na tentativa de reiniciar o dispositivo depois de 10s) Um
Indicação de status de saída
LED
Tensão de alimentação UAux
Tensão operacional nominal [UAux]
DE 24 VCC (-15/+20%) V
Intervalo permitido
20.4 - A 28,8 V DC
Tensão de saída SWD-OUT
Ue- 0.3 V
Siemens MPI, (opcional)
sim
Ondulação Residual na tensão de entrada
Superior a 5 %
Max. atual [Imax.]
3 (IEC)
2 (UL) UM
Dissipação de calor
Normalmente 1 W a 24 V DC W
Potencial de isolamento
a partir de fonte de alimentação POW: sim
A partir dos dados: sim
a partir de produtos: sim
a interface COM: sim
para easyNet: sim
para SmartWire-DT: sim
A perda de energia [P]
1 W
SmartWire-DT tensão de alimentação
Nominal tensão de operação [Ue]
14.5 ± 3 % V
max. atual [Imax.]
0.7 Um
Potencial de isolamento
a partir de fonte de alimentação POW: nenhum
A partir dos dados: sim: não
a partir de resultados: nenhum
a interface COM: sim
para easyNet: sim
para AUX: sim
Número de SmartWire-DT escravos
Max. 600
Taxas De Transmissão
125/250 kBd
A alocação de endereços
Automaticamente (através de botão de Configuração)
Indicação de Status
SWD-DIODO emissor de luz: laranja/verde/vermelho
Config. LED: verde/red LED
Ligações
Plug, de 8 pólos
Plug conector
Lâmina terminal SWD4-8MF2
A terminação do barramento
Integrado no dispositivo
SmartWire-DT linha final com SWD4-RC8-10
Taxa de transferência de dados/distância
1000 KBit/s, 6 m
500 KBit/s 25 m
250 Kbit/s, 40 m
125 Kbit/s, 300 m
50 KBit/s, 300 m
20 KBit/s, a 700 m
10 KBit/s, 1000 m
Comprimentos a partir de 40 m pode ser obtida apenas com cabos com reforço de seção transversal e adaptador de terminal.
Potencial de isolamento
a partir de fonte de alimentação POW: sim
A partir dos dados: sim
a partir de produtos: sim
a interface COM: sim
para SmartWire-DT: sim
para AUX: sim
A terminação do barramento (primeira e última estação)
sim
Tipos de Terminal
RJ45, 8-polig
A capacidade do Terminal
até 1000 m, < 16 mΩ/m: 1.5 (AWG: 16)
até 600 m, < 26 mΩ/m: 0.75 - 0.8 (AWG: 18)
até 600 m, < 26 mΩ/m: 0.5 - 0.6 (AWG: 20, 19)
até 400 m, < 40 mΩ/m: 0.34 - 0.5 (AWG: 22, 21, 20)
até 250 m, < 60 mΩ/m: 0.25 - 0.34 (AWG: 23, 22)
até 175 m, < 70 mΩ/m: 0.13 (AWG: 26)
até 40 m, < 140 mΩ/m: 1.5 (AWG: 16)
