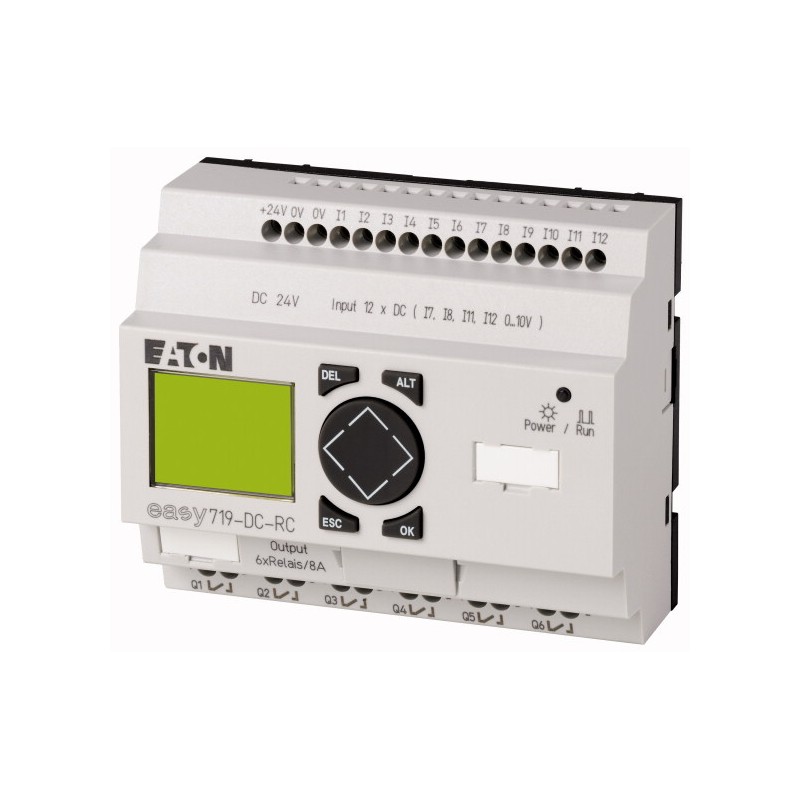

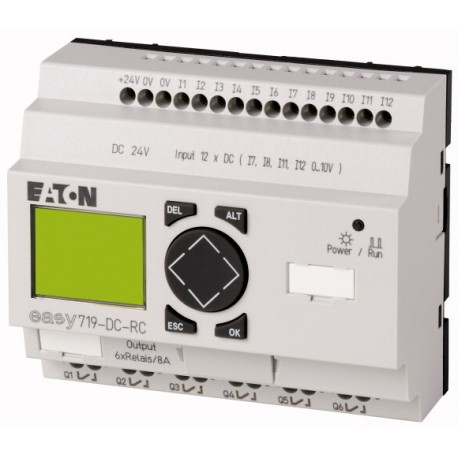

EASY719-DC-RC 274119 0004519776 EATON ELECTRIC Modulo 12e 6s / r 24vdc Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

EASY719-DC-RC 274119 0004519776 EATON ELECTRIC Modulo 12e 6s / r 24vdc

EASY719-DC-RC

274119

0004519776

EATON-MOELLER

Modulo 12e 6s / r 24vdc

Mais detalhes


Relés programáveis ​​EASY e displays MFD

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Vá para o produto alternativo: EASY-E4-UC-12RC1 197211

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


Relé de controle de 24 V DC, 12DI(4AI), 6DO relés, exibir, tempo, expansível
Expansível relé de controle eletrônico, com valor nominal tensão de operação 24 VDC, 12 entradas digitais 24 VCC, 4 entradas podem ser usadas como entradas analógicas, 6 saídas a relé, teclado, monitor LCD, chave de tempo, easyLink, expansível com entradas e saídas digitais, expansível para os sistemas de bus de Interface as / PROFIBUS-DP / CANopen / DeviceNet, personalizado rotulagem de controle do relé com inscrição software Labeleditor entrega do relé de controle com o programa do usuário possível.

Programa de entrega

Função básica
easy700 (expansível)
Descrição
Expansível: entradas/saídas Digitais, sistemas de bus de Interface as, PROFIBUS-DP, CANopen®, DeviceNet
personalizado laser de inscrição ou de entrega com o programa do usuário possível com FÁCIL COMBINAÇÃO-* produto (artigo Nº 2010781)
Entradas
Digital
Doze
do que pode ser usado como analógico
Quatro
Saídas
Quantidade de saídas
Relés: 6
Saídas
6 Número
Recursos adicionais
Relógio em tempo Real
✔
Monitor e teclado
✔
Expansões
Expansível
Tensão de alimentação
24 V DC
Software
FÁCIL-SOFT-BÁSICO/-PRO

Dados técnicos

Geral
Normas
EN 55011, EN 55022, IEC/EN 61000-4, IEC 60068-2-6, IEC 60068-2-27
Aprovações
CSA
UL
EAC
Peso
0,3 kg
Montagem
Top-hat ferroviário IEC/EN 60715, 35 mm ou fixação por parafuso usando suportes de fixação ZB4-101-GF1 (acessórios)
Terminal de capacidades
Sólidos
0.2/4 (AWG 22 - 12) mmDois
Flexível com virola
0.2/2.5 (22 AWG - 12) mmDois
Chave de fenda padrão
0,8 x 3,5 mm
Max. torque de aperto
0,6 Nm
Climáticas, condições ambientais
Temperatura de funcionamento
Em conformidade com a norma IEC 60068-2-1, -25 - +55 °C
Condensação
Tomar as medidas adequadas para evitar a condensação
Display LCD (bem legível)
0 - 55 °C
Armazenamento [ϑ]
-40 - +70 °C
umidade relativa
em conformidade com a norma IEC 60068-2-30, IEC 60068-2-78
5 - 95 %
Pressão de ar (operação)
795 - 1080 hPa
Condições do ambiente, mecânica
Tipo de proteção (IEC/EN 60529, EN50178, VBG 4)
IP20
Vibrações
Em conformidade com a norma IEC 60068-2-6
amplitude constante 0,15 mm: 10 - 57
aceleração constante de 2 g: 57 - 150 Hz
Mecânica, resistência ao choque (IEC/EN 60068-2-27) semi-senoidal de 15 g/ms 11
18 Impactos
Solte a norma IEC/EN 60068-2-31 [altura de Queda]
50 mm
Queda livre, embalados (IEC/EN 60068-2-32)
1 m
Posição de montagem
Vertical ou horizontal
Compatibilidade eletromagnética (EMC)
Categoria de sobretensão/grau de poluição
III/2
A descarga eletrostática (ESD)norma aplicada
de acordo com a norma IEC EN 61000-4-2
A descarga eletrostática (ESD)A descarga de ar
8 kV
A descarga eletrostática (ESD)Contato descarga
6 kV
Campos eletromagnéticos (RFI) IEC EN 61000-4-3
10 V/m
Rádio supressão de interferência
EN 55011 Classe B, EN 55022 Classe B
Explosão
de acordo com a norma IEC/EN 61000-4-4 kV
poder de pulsos (Surto)
de acordo com a norma IEC/EN 61000-4-5
1 kV (cabos de alimentação, simétricas)
Imunidade a linha-interferência conduzida para (IEC/EN 61000-4-6)
10 V
Resistência de isolamento
Folga no ar e distâncias
EN 50178, UL 508, CSA C22.2, Nº 142
Resistência de isolamento
EN 50178
Back-up de relógio em tempo real
Back-up de relógio em tempo real
252U067
① Backup de tempo (horas) com carga completa capacitor de dupla camada
② Vida útil (anos)
Precisão do relógio de tempo-real para entradas
typ. ± 2 (± 0.2 h⁄Ano) s/dia
dependendo da temperatura do ar ambiente flutuações de até ± 5 s/dia (± 0.5 h⁄ano) são possíveis
Precisão de repetição de relés de temporização
Precisão de relés de temporização (de valores)
± 0.02 %
ResoluçãoGama "S"
10 ms
Resolução"M:S"
1 s
ResoluçãoIntervalo "H:M"
1 min
Memória retentiva
Ciclos de escrita da memória retentiva
1000000 (10⁶)
Fonte de alimentação
Tensão operacional nominal [Ue]
24 VCC (-15/+20%) V
Intervalo permitido [Ue]
20.4 - A 28,8 V DC
Ondulação Residual
Superior a 5 %
Corrente de entrada
normalmente 140 mA a Ue
Quedas de tensão
≤ Em conformidade com a norma IEC 61131-2
≤ 10 ms
Fusível
≧ 1A (T) UM
A perda de energia [P]
Normalmente 2 W
Entradas digitais 24 V DC
Número
Doze
As entradas podem ser usadas como entradas analógicas
4 (I7, I8, I11, I12)
Exibição De Status
Visor LCD
Potencial de isolamento
a partir de fonte de alimentação: não
entre entradas digitais: não
a partir de produtos: sim
a interface/cartão de memória: não
a easyLink: nenhum
Tensão operacional nominal [Ue]
24 V DC
Tensão de entrada
Sinal De 0: ≦ 5 (I1 - I12, R1 - R12)
Sinal 1: ≧ 15 (I1 - I6, I9, I10), ≧ 8 (I7, I8, I11, I12) V DC
Corrente de entrada de sinal 1
I1 - I6, I9, I10: 3.3 (a 24 V DC)
I7, I8, I11, I12: 2.2 (a 24 V DC) mA
O tempo de desaceleração
20 (0 -> 1/1 -> 0, Debounce EM)
normalmente 0.25 (0 -> 1, Debounce FORA, I1 - I12) ms
Comprimento do cabo
100 (sem blindagem) m
O contador de frequênciaNúmero
2 (I3, I4)
O contador de frequênciaO contador de frequência
≦ 1 kHz
O contador de frequênciaForma do pulso
Praça
O contador de frequênciaPulso relação pausa
1:1
O contador de frequênciaComprimento do cabo
Superior a 20 (projectado) m
Rápido entradas do contadorNúmero
2 (I1, I2)
Rápido entradas do contadorComprimento do cabo
Superior a 20 (projectado) m
Rápido entradas do contadorO contador de frequência
≦ 1 kHz
Rápido entradas do contadorForma do pulso
Praça
Rápido entradas do contadorPulso relação pausa
1:1
Entradas digitais 24 V AC
Exibição De Status
Visor LCD
Entradas analógicas
Número
4 (I7, I8, I11, I12)
Potencial de isolamento
a partir de fonte de alimentação: não
entre entradas digitais: não
a partir de produtos: sim
a interface/cartão de memória: não
a easyLink: nenhum
Tipo de entrada
Tensão DC
O alcance do sinal
0-10 V DC
Resolução
0,01 V analógica
0,01 V digital
10 Bits (valor 0 - 1023)
Impedância de entrada
11.2 kΩ
A precisão do valor realdois dispositivos da série
± 3 %
A precisão do valor realDentro de um único dispositivo
± 2, (I7, I8, I11, I12) ± 0.12 V %
Tempo de conversão analógica/digital
Atraso de entrada EM: 20; atraso de Entrada OFF: cada ciclo de horário de ms
Corrente de entrada
< 1 mA
Comprimento do cabo
≦ 30, exibido m
Saídas de relé
Número
Seis
Saídas em grupos
Um
Seccionamento paralelo de saídas para aumento da produção
Não permitido
A protecção de um relé de saída
Disjuntor B16 ou fusível 8-A (lenta)
Potencial de isolamento
a partir de fonte de alimentação: sim
A partir dos dados: sim
Isolamento de segurança de acordo com EN 50178: 300 V AC
Básico de isolamento: 600 V CA
Vida útil mecânica [Operações]
10 x 10Seis
ContactosCorrente térmica convencional (10 UL)
8
ContactosRecomendado para carregar: 12 V AC/DC
> 500 mA
ContactosCurto-circuito à prova de cos ϕ = 1, característica B16 em 600 A
16 A
ContactosCurto-circuito à prova de cos ϕ = 0,5 a 0,7, característica B16 em Um 900
16 A
ContactosNominal de impulso atmosférico tensão Uimpde contato bobina
6 kV
ContactosTensão operacional nominal [Ue]
250 V CA
Tensão nominal de isolamento [Ueu]
250 V CA
Isolamento de segurança de acordo com EN 50178
300 entre a bobina e contato
300 entre dois contactos V AC
Capacidade de tomada deCA--15 a, 250 V AC, 3 (600 ops./h) [Operações]
Trezentos mil
Capacidade de tomada deDC-13, L/R ≦ 150 ms, 24 V DC, 1 A (500 S/h) [Operações]
Duzentos mil
Capacidade de interrupçãoAC-15 a, 250 V AC, 3 (600 Ops./h) [Operações]
Trezentos mil
Capacidade de interrupçãoDC-13, L/R ≦ 150 ms, 24 V DC, 1 A (500 S/h) [Operações]
Duzentos mil
Filamento de lâmpada de carga1000 W com 230/240 V AC [Operações]
Vinte e cinco mil
Filamento de lâmpada de carga500 W em 115/120 V AC [Operações]
Vinte e cinco mil
Lâmpada fluorescente de cargaLâmpada fluorescente de carga de 10 x 58 W com 230/240 V ACCom o upstream dispositivo elétrico [Operações]
Vinte e cinco mil
Lâmpada fluorescente de cargaLâmpada fluorescente de carga de 10 x 58 W com 230/240 V ACDescompensada [Operações]
Vinte e cinco mil
Lâmpada fluorescente de cargaLâmpada fluorescente de carga de 1 x 58 W com 230/240 V AC, convencional, compensado [Operações]
Vinte e cinco mil
Frequência de comutaçãoOperações mecânicas
10 x 10Seis
Frequência de comutaçãoFrequência de comutação
10 Hz
Frequência de comutaçãoCarga resistiva/lâmpada de carga
2 Hz
Frequência de comutaçãoCarga indutiva
0,5 Hz
UL/CSAIninterrupto de corrente a 240 V CA
10 Um
UL/CSAIninterrupto de corrente a 24 V DC
8
UL/CSAACCircuito de controle de Classificação de Códigos (categoria de utilização)
B 300 Luz Piloto Dever
UL/CSAACMax. tensão nominal de operação
300 V AC
UL/CSAACmax. térmico de corrente contínua cos ϕ = 1 em B 300
5 Um
UL/CSAACmax. make/break cos ϕ ≠ capacidade de 1 a B 300
3600/360 VA
UL/CSADCCircuito de controle de Classificação de Códigos (categoria de utilização)
R 300 Luz Piloto Dever
UL/CSADCMax. tensão nominal de operação
300 V DC
UL/CSADCMax. térmica ininterrupta de corrente em R 300
1 Um
UL/CSADCMax. make/break capacidade em R 300
28/28 VA
Tensão de alimentação UAux
A perda de energia [P]
2 W

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
0
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
3.5 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+55 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Atende a norma de produto requisitos.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

PLC (EG000024) / módulo de Lógica (EC001417)
De engenharia elétrica, automação, controle de processo de engenharia / Controle / controle lógico Programável (SPS) / módulo de Lógica ([email protected] [AKE539014])
Tensão de alimentação AC 50 Hz
0 - 0 V
Tensão de alimentação CA 60 Hz
0 - 0 V
Tensão de alimentação DC
20.4 - a 28,8 V
Tipo de tensão de tensão de alimentação
DC
Corrente de comutação
8
Número de entradas analógicas
Quatro
Número de saídas analógicas
Zero
Número de entradas digitais
Doze
Número de saídas digitais
Seis
Com saída de relé
Sim
Número de HW-interfaces Ethernet industrial
Zero
Número de interfaces PROFINET
Zero
Número de HW-interfaces RS-232
Zero
Número de HW-interfaces RS-422
Zero
Número de HW-interfaces RS-485
Zero
Número de HW-interfaces serial TTY
Zero
Número de HW-interfaces USB
Zero
Número de HW-interfaces paralela
Zero
Número de HW-interfaces sem Fio
Zero
Número de HW-outras interfaces
Um
Com interface óptica
Nenhum
Suporte de protocolo para TCP/IP
Nenhum
Suporte de protocolo para PROFIBUS
Nenhum
Suporte de protocolo para PODE
Nenhum
Suporte de protocolo para INTERBUS
Nenhum
Suporte de protocolo para a ASI
Nenhum
Suporte de protocolo para KNX
Nenhum
Suporte de protocolo para MODBUS
Nenhum
Suporte de protocolo de Dados-de-Estrada
Nenhum
Suporte de protocolo para DeviceNet
Nenhum
Suporte de protocolo para SUCONET
Nenhum
Suporte de protocolo de LON
Nenhum
Suporte de protocolo para PROFINET IO
Nenhum
Suporte de protocolo para PROFINET CBA
Nenhum
Suporte de protocolo para SERCOS
Nenhum
Suporte de protocolo Foundation Fieldbus
Nenhum
Suporte de protocolo de rede EtherNet/IP
Nenhum
Suporte de protocolo de Interface de Segurança no Trabalho
Nenhum
Suporte de protocolo de Segurança do DeviceNet
Nenhum
Suporte de protocolo para INTERBUS-Segurança
Nenhum
Suporte de protocolo para PROFIsafe
Nenhum
Suporte de protocolo para SafetyBUS p
Nenhum
Suporte de protocolo para outros sistemas de bus
Nenhum
Rádio Bluetooth padrão
Nenhum
Rádio padrão WLAN 802.11
Nenhum
Rádio padrão GPRS
Nenhum
Rádio padrão GSM
Nenhum
Rádio padrão UMTS
Nenhum
IO link master
Nenhum
Redundância
Nenhum
Com display
Sim
Grau de proteção (IP)
IP20
Dispositivo básico
Sim
Expansível
Sim
Expansão dispositivo
Nenhum
Com timer
Sim
Montagem em trilho possível
Sim
Montagem na parede/montagem directa
Sim
Frente a construir no possível
Nenhum
Cremalheira-montagem possível
Nenhum
Adequado para funções de segurança
Nenhum
Categoria, de acordo com EN 954-1
Nenhum
SIL, de acordo com IEC 61508
Nenhum
Nível de desempenho acc. EN ISO 13849-1
Nenhum
Appendant agente de operação (Ex ia)
Nenhum
Appendant agente de operação (Ex ib)
Nenhum
Explosão categoria de segurança para gás
Nenhum
Explosão categoria de segurança para pó
Nenhum
Largura
107.5 mm
Altura
90 mm
Profundidade
58 mm

Aprovações

Padrões De Produto
IEC/EN ver Dados Técnicos; UL 508, CSA C22.2 Nº 142-M1987; CSA C22.2 Nº 213-M1987; marcação CE
UL Arquivo Nº.
E135462
UL Controlo de Categoria Nenhuma.
NRAQ
CSA Arquivo.
012528
CSA Classe Nenhuma.
2252-01 + 2258-02
América Do Norte Certificação
UL, CSA
Grau de Proteção
IEC: IP20, UL/CSA Tipo: -

Dimensões

252X009

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON SAFETY LOGIC EN.pdf 2 Mbytes

Avaliações: (0) ▲

Não há comentários do produto ainda.

Adicionar avaliação
Adicionar avaliação
ocultar formulário
Avaliação:
Nome:
Email:
Título:
Opinión:
Você recomendaria esse produto para comprar?
  Captcha
  Adicionar avaliação

Últimas opiniões dos nossos clientes

Todas as classificações que recebemos a partir dos itens que oferecemos são reais e verificadas. Um pequeno gesto, mas muito valioso. Então, obrigado por esse minuto você gasta em deixar-nos a sua opinião e classificação de produtos, porque nos ajuda a continuar a melhorar e oferecer maior qualidade de serviço.
