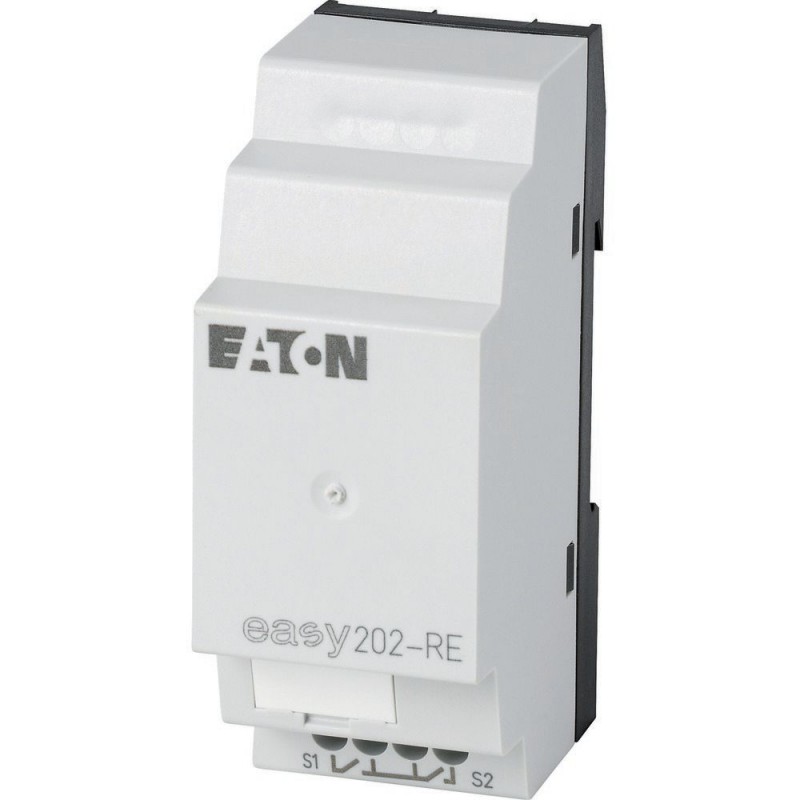

EASY202-RE 232186 0004520992 EATON ELECTRIC 2s Ampliacion / r
EASY202-RE
232186
0004520992
EATON-MOELLER
2s Ampliacion / r
Controladores industriais (PLC) > Módulo lógico
Relés programáveis EASY e displays MFD
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Mais informação
▲Expansão de e/S 24 V DC, 2DO relés, easyLink
Relé de controle de expansão, de operação nominal tensão de 24 VCC, 2 saídas a relé (comum em potencial), pode ser usado através de easyLink não pode ser usado em combinação com o dispositivo básico EASY719-DA..., não pode ser usado com o acoplamento do módulo EASY200-fácil
Programa de entrega
A gama de produtos
Relé de controle easyRelay
Multi-function display MFD-Titan
Multi-function display MFD-Titan
A gama de produtos
De e/S remota de sistemas
Compacto Clps
Compacto Clps
Subintervalo
E/S expansões digital
Função básica
Expansões
Descrição
Pode ser usado através de easyLink
Função
Expansões FÁCIL...
Acessórios
E/S de expansão, digital
Tensão de alimentação
24 V DC
Para uso com
easy700
easy800
EC4P
MFD-CP8...
easy800
EC4P
MFD-CP8...
Dados técnicos
Geral
Dimensões (W x H x D)
35.5 x 90 x 58 (2 PE) mm
Peso
0.07 kg
Terminal de capacidades
Sólidos
0.2/4 (AWG 22 - 12) mmDois
Climáticas, condições ambientais
Armazenamento [ϑ]
-40 - +70 °C
Compatibilidade eletromagnética (EMC)
Categoria de sobretensão/grau de poluição
II/2
A descarga eletrostática (ESD)norma aplicada
IEC EN 61000-4-2, Nível 3
poder de pulsos (Surto)
2 kV (cabos de alimentação, simétrica, FÁCIL...AC)
0,5 kV (cabos de alimentação, simétrica, fácil-DC)
de acordo com a norma IEC/EN 61000-4-5
0,5 kV (cabos de alimentação, simétrica, fácil-DC)
de acordo com a norma IEC/EN 61000-4-5
Fonte de alimentação
Tensão operacional nominal [Ue]
24 VCC (-15/+20%) V
Saídas de relé
Número
Dois
Saídas em grupos
Dois
Seccionamento paralelo de saídas para aumento da produção
Não permitido
A protecção de um relé de saída
Disjuntor B16 ou fusível 8-A (lenta)
Potencial de isolamento
a partir de fonte de alimentação: sim
A partir dos dados: sim
Isolamento de segurança de acordo com EN 50178: 300 V AC
Básico de isolamento: 600 V CA
em grupos
A partir dos dados: sim
Isolamento de segurança de acordo com EN 50178: 300 V AC
Básico de isolamento: 600 V CA
em grupos
Vida útil mecânica [Operações]
10 x 10Seis
ContactosCorrente térmica convencional (10 UL)
8
ContactosRecomendado para carregar: 12 V AC/DC
> 500 mA
ContactosCurto-circuito à prova de cos ϕ = 1, característica B16 em 600 A
16 A
ContactosCurto-circuito à prova de cos ϕ = 0,5 a 0,7, característica B16 em Um 900
16 A
ContactosNominal de impulso atmosférico tensão Uimpde contato bobina
6 kV
ContactosTensão operacional nominal [Ue]
250 V CA
Tensão nominal de isolamento [Ueu]
250 V CA
Isolamento de segurança de acordo com EN 50178
300 entre a bobina e contato
300 entre dois contactos V AC
300 entre dois contactos V AC
Capacidade de interrupçãoAC-15 a, 250 V AC, 3 (600 Ops./h) [Operações]
Trezentos mil
Capacidade de interrupçãoDC-13, L/R ≦ 150 ms, 24 V DC, 1 A (500 S/h) [Operações]
Duzentos mil
Filamento de lâmpada de carga1000 W com 230/240 V AC [Operações]
Vinte e cinco mil
Filamento de lâmpada de carga500 W em 115/120 V AC [Operações]
Vinte e cinco mil
Lâmpada fluorescente de cargaLâmpada fluorescente de carga de 10 x 58 W com 230/240 V ACCom o upstream dispositivo elétrico [Operações]
Vinte e cinco mil
Lâmpada fluorescente de cargaLâmpada fluorescente de carga de 10 x 58 W com 230/240 V ACDescompensada [Operações]
Vinte e cinco mil
Lâmpada fluorescente de cargaLâmpada fluorescente de carga de 1 x 58 W com 230/240 V AC, convencional, compensado [Operações]
Vinte e cinco mil
Frequência de comutaçãoOperações mecânicas
10 x 10Seis
Frequência de comutaçãoFrequência de comutação
10 Hz
Frequência de comutaçãoCarga resistiva/lâmpada de carga
2 Hz
Frequência de comutaçãoCarga indutiva
0,5 Hz
UL/CSAIninterrupto de corrente a 240 V CA
10 Um
UL/CSAIninterrupto de corrente a 24 V DC
8
UL/CSAACCircuito de controle de Classificação de Códigos (categoria de utilização)
B 300 Luz Piloto Dever
UL/CSAACMax. tensão nominal de operação
300 V AC
UL/CSAACmax. térmico de corrente contínua cos ϕ = 1 em B 300
5 Um
UL/CSAACmax. make/break cos ϕ ≠ capacidade de 1 a B 300
3600/360 VA
UL/CSADCCircuito de controle de Classificação de Códigos (categoria de utilização)
R 300 Luz Piloto Dever
UL/CSADCMax. tensão nominal de operação
300 V DC
UL/CSADCMax. térmica ininterrupta de corrente em R 300
1 Um
UL/CSADCMax. make/break capacidade em R 300
28/28 VA
Verificação de projeto como de acordo com a IEC/EN 61439
Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
0
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+55 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Atende a norma de produto requisitos.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 7.0
PLC (EG000024) / módulo de Lógica (EC001417)
De engenharia elétrica, automação, controle de processo de engenharia / Controle / controle lógico Programável (SPS) / módulo de Lógica ([email protected] [AKE539014])
Tensão de alimentação AC 50 Hz
0 - 0 V
Tensão de alimentação CA 60 Hz
0 - 0 V
Tensão de alimentação DC
20.4 - a 28,8 V
Tipo de tensão de tensão de alimentação
DC
Corrente de comutação
8
Número de entradas analógicas
Zero
Número de saídas analógicas
Zero
Número de entradas digitais
Zero
Número de saídas digitais
Dois
Com saída de relé
Sim
Número de HW-interfaces Ethernet industrial
Zero
Número de interfaces PROFINET
Zero
Número de HW-interfaces RS-232
Zero
Número de HW-interfaces RS-422
Zero
Número de HW-interfaces RS-485
Zero
Número de HW-interfaces serial TTY
Zero
Número de HW-interfaces USB
Zero
Número de HW-interfaces paralela
Zero
Número de HW-interfaces sem Fio
Zero
Número de HW-outras interfaces
Um
Com interface óptica
Nenhum
Suporte de protocolo para TCP/IP
Nenhum
Suporte de protocolo para PROFIBUS
Nenhum
Suporte de protocolo para PODE
Nenhum
Suporte de protocolo para INTERBUS
Nenhum
Suporte de protocolo para a ASI
Nenhum
Suporte de protocolo para KNX
Nenhum
Suporte de protocolo para MODBUS
Nenhum
Suporte de protocolo de Dados-de-Estrada
Nenhum
Suporte de protocolo para DeviceNet
Nenhum
Suporte de protocolo para SUCONET
Nenhum
Suporte de protocolo de LON
Nenhum
Suporte de protocolo para PROFINET IO
Nenhum
Suporte de protocolo para PROFINET CBA
Nenhum
Suporte de protocolo para SERCOS
Nenhum
Suporte de protocolo Foundation Fieldbus
Nenhum
Suporte de protocolo de rede EtherNet/IP
Nenhum
Suporte de protocolo de Interface de Segurança no Trabalho
Nenhum
Suporte de protocolo de Segurança do DeviceNet
Nenhum
Suporte de protocolo para INTERBUS-Segurança
Nenhum
Suporte de protocolo para PROFIsafe
Nenhum
Suporte de protocolo para SafetyBUS p
Nenhum
Suporte de protocolo para outros sistemas de bus
Nenhum
Rádio Bluetooth padrão
Nenhum
Rádio padrão WLAN 802.11
Nenhum
Rádio padrão GPRS
Nenhum
Rádio padrão GSM
Nenhum
Rádio padrão UMTS
Nenhum
IO link master
Nenhum
Redundância
Nenhum
Com display
Nenhum
Grau de proteção (IP)
IP20
Dispositivo básico
Nenhum
Expansível
Nenhum
Expansão dispositivo
Sim
Com timer
Nenhum
Montagem em trilho possível
Sim
Montagem na parede/montagem directa
Sim
Frente a construir no possível
Nenhum
Cremalheira-montagem possível
Nenhum
Adequado para funções de segurança
Nenhum
Categoria, de acordo com EN 954-1
Nenhum
SIL, de acordo com IEC 61508
Nenhum
Nível de desempenho acc. EN ISO 13849-1
Nenhum
Appendant agente de operação (Ex ia)
Nenhum
Appendant agente de operação (Ex ib)
Nenhum
Explosão categoria de segurança para gás
Nenhum
Explosão categoria de segurança para pó
Nenhum
Largura
36 mm
Altura
90 mm
Profundidade
60 mm
Aprovações
Padrões De Produto
IEC/EN ver Dados Técnicos; UL 508, CSA C22.2 Nº 142-M1987; CSA C22.2 Nº 213-M1987; marcação CE
UL Arquivo Nº.
E135462
UL Controlo de Categoria Nenhuma.
NRAQ, NRAQ7
CSA Arquivo.
012528
CSA Classe Nenhuma.
2252-01
América Do Norte Certificação
UL, CSA
Grau de Proteção
IEC: IP20, UL/CSA Tipo: -
Dimensões
Datasheet - PDF
