EASY500-POW
110941
0004519604
EATON-MOELLER
1

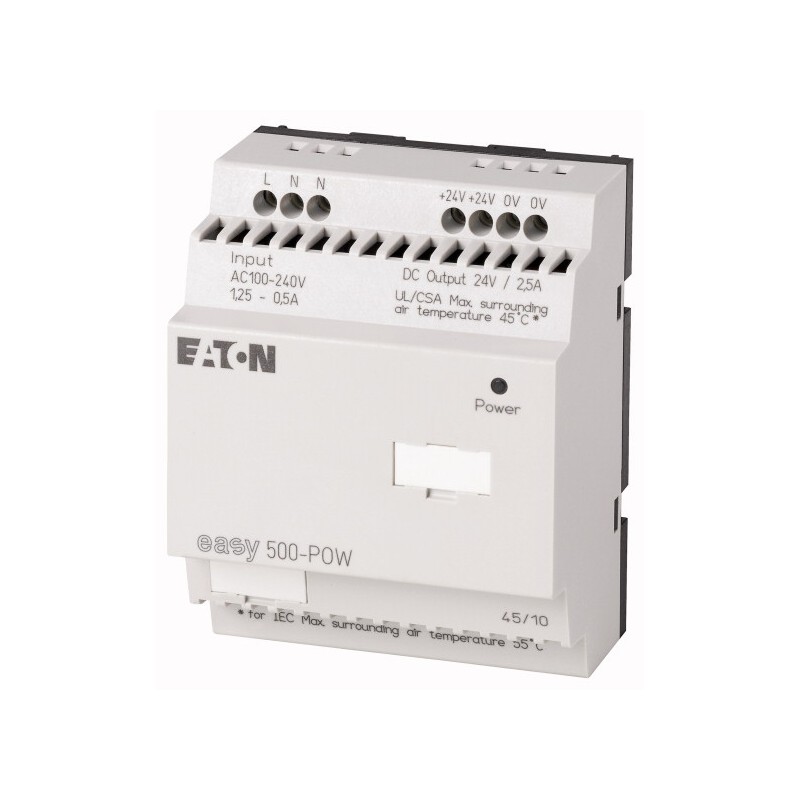

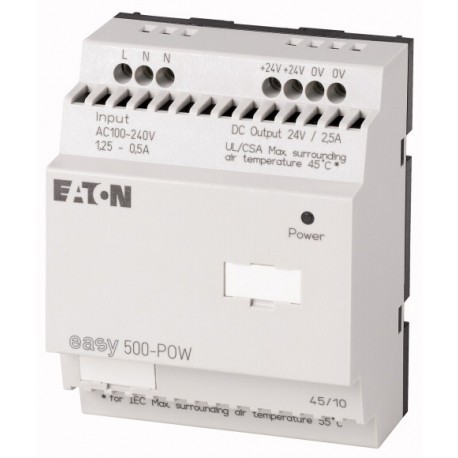

Fonte de alimentação 220VAC / 24VDC 2.5A
Controladores industriais (PLC) > Fonte de alimentação para sistema PLC
Relés programáveis EASY e displays MFD
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Obrigado pelo seu interesse nos nossos artigos, esperamos que o prazo indicado seja conveniente para si.
Durante a preparação do pedido pode seleccionar o tipo de envío que melhor se adapte ás suas necessidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
A gama de produtos | Relés de controle de easyRelay Multi-function display MFD-Titan | ||
A gama de produtos | Comutação de modo de unidades de alimentação easyPOW | ||
Descrição | primário do chopper controlada | ||
Fases | Fase única | ||
Faixa de tensão de entrada | 85 - 264 V CA | ||
Tensão de entrada Nominal | 100 - 240 V AC | ||
Tensão nominal de saída | 24 V DC (± 3%) | ||
Corrente nominal de saída | Um | 2.5 | |
Para uso com | easy500 easy700 easy800 MFD-CP8 EC4P ES4P |
Geral | |||
Normas | EN 55011, EN 55022, IEC/EN 61000-4, IEC 60068-2-6, IEC 60068-2-27 | ||
Dimensões (W x H x D) | mm | 71.5 (4 PE) x 90 x 58 | |
Peso | kg | 0.28 | |
Montagem | Top-hat ferroviário IEC/EN 60715, 35 mm ou fixação por parafuso usando suportes de fixação ZB4-101-GF1 (acessórios) | ||
Terminal de capacidades | |||
Sólidos | mm2 | 0.2/4 (AWG 22 - 12) | |
Flexível com virola | mm2 | 0.2/2.5 (22 AWG - 12) | |
Chave de fenda padrão | mm | De 3,5 x 0,8 | |
Max. torque de aperto | Nm | 0.6 | |
Climáticas, condições ambientais | |||
Temperatura de funcionamento | °C | -25 a 55, frio como o de acordo com a IEC 60068-2-1, o calor como de acordo com a IEC 60068-2-2 | |
Condensação | Tomar as medidas adequadas para evitar a condensação | ||
Armazenamento | °C | - 40 - 70 | |
De umidade relativa, sem condensação (IEC/EN 60068-2-30) | % | ||
A umidade do ar, sem condensação, min. | % | 5 | |
A umidade do ar, sem condensação, max. | % | 95 | |
Pressão de ar (operação) | hPa | 795 - 1080 | |
Max. instalação de altitude acima do nível do mar, observar redução de capacidade com altitudes superiores | m | 2000 | |
Condições do ambiente, mecânica | |||
Tipo de proteção (IEC/EN 60529, EN50178, VBG 4) | IP20 | ||
Vibrações (IEC/EN 60068-2-6) | Hz | ||
Amplitude constante 0,15 mm | Hz | 10 - 57 | |
Aceleração constante de 2 g | Hz | 57 - 150 | |
Mecânica, resistência ao choque (IEC/EN 60068-2-27) semi-senoidal de 15 g/ms 11 | Impactos | 18 | |
Solte a norma IEC/EN 60068-2-31 | Altura da queda | mm | 50 |
Queda livre, embalados (IEC/EN 60068-2-32) | m | 1 | |
Posição de montagem | Horizontal, terminais de topo | ||
Compatibilidade eletromagnética (EMC) | |||
Descargas eletrostáticas (IEC/EN 61000-4-2, Nível 3, ESD) | kV | ||
A descarga de ar | kV | 8 | |
Contato descarga | kV | 6 | |
Campos eletromagnéticos (RFI) IEC EN 61000-4-3 | V/m | 10 | |
Rádio supressão de interferência | EN 55011 Classe B, EN 55022 Classe B | ||
Explosão de pulsos (IEC/EN 61000-4-4 nível 3) | kV | 2 | |
Poder de pulsos (surge) (IEC/EN 61000-4-5) | kV | 2 (cabos de alimentação, simétricas) | |
Alta pulsos de energia (surge) (IEC/EN 61000-4-5, nível 2), 24 V | kV | ||
Imunidade a linha-interferência conduzida para (IEC/EN 61000-4-6) | V | 10 | |
A tensão de pico (EN 50178), 24 V | kV | 6 | |
Resistência de isolamento | |||
Folga no ar e distâncias | EN 50178 | ||
Resistência de isolamento | EN 50178 | ||
Classe de proteção Uforapara Uno | Classe II, IEC 60536 | ||
Potencial de isolamento primário/secundário | Sim, SELV (VDE 0100 Parte 410; IEC 60364-4-41, HD 384.4.41 S2) EN 60950, EN 50178 | ||
Tensão de entrada | |||
Tensão nominal de entrada DC | V | 100/120/230/240 (-15/+10 %) | |
Proteção alterna AC | FAZ-C2/1 oder FAZ-B6/1 | ||
Tensão nominal de entrada DC | V DC | 85 264 | |
DC proteção opções | FAZ-C2/1-DC | ||
Faixa de tensão | V AC | 85 - 264 | |
Gama de frequência | Hz | 47 - 63 | |
De falha de corrente eléctrica de ponte de 115/230 V (IEC/EN 61000-4-11) | ms | > 20/> 40 | |
Fusível De 115/230 V | Um | 2/1 lento | |
Classificação de dados | |||
Eficiência | % | > 85 | |
Consumo de potência | W | Normalmente, 70 | |
A perda de energia | P | W | Normalmente 10 |
Corrente de entrada | |||
Corrente de entrada nominal115/240 V | Um | Aprox. 0.8/0.4 | |
Corrente de influxo a 25 °C 230 V | Um | < 30 | |
Tensão de saída | |||
24 V DC | |||
O valor nominal. | V DC | 24 | |
Tolerância | % | ± 3 | |
Alternando picos de 115/230 | mVPP | < 5 | |
Efeito da tensão de entrada | % | ± 1 | |
Com efeito, de 25 a 100% de carga alterar | % | ± 2 | |
Podem ser ligados em paralelo para aumentar o poder | Sim | ||
Corrente de saída | |||
24 V DC | |||
Corrente de saída | Um | 0 - 2.5 | |
A eficácia de limitação de corrente | Um | > 2.8 | |
A redução da tensão de saída, depois de limitação de corrente | V | < 18 | |
A sobrecarga de prova | Sim, pela limitação de corrente | ||
Prova contra sustentado curto-circuito | Sim, hickup modo, aprox. 2 Hz | ||
Apresenta | |||
Indicação da tensão de saída (LED, contínua luz verde = OK) | V DC | 24 |
Dados técnicos para verificação de projeto | |||
Corrente operacional nominal especificado para dissipação de calor | Eun | Um | 0 |
Dissipação de calor por pólo, dependente da corrente | Pvid | W | 0 |
Equipamento de dissipação de calor, dependente da corrente | Pvid | W | 0 |
Estática dissipação de calor, não-dependente da corrente | Pvs | W | 10 |
A capacidade de dissipação de calor | Pdiss | W | 0 |
Temperatura de funcionamento min. | °C | -25 | |
Temperatura de funcionamento max. | °C | 55 | |
IEC/EN 61439 de verificação de projeto | |||
10.2 Resistência dos materiais e de peças | |||
10.2.2 resistência à Corrosão | Atende a norma de produto. | ||
10.2.3.1 Verificação da estabilidade térmica dos compartimentos | Atende a norma de produto. | ||
10.2.3.2 Verificação da resistência do material isolante ao calor normal | Atende a norma de produto. | ||
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos | Atende a norma de produto. | ||
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação | Atende a norma de produto. | ||
10.2.5 de Elevação | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.2.6 impacto Mecânico | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.2.7 Inscrições | Atende a norma de produto. | ||
10.3 Grau de proteção das MONTAGENS | Atende a norma de produto. | ||
10.4 Folgas e distâncias | Atende a norma de produto. | ||
10.5 Proteção contra choque elétrico | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.6 Incorporação de dispositivos de chaveamento e componentes | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.7 Interna de circuitos elétricos e conexões | É o painel construtor de responsabilidade. | ||
10.8 Ligações para condutores externos | É o painel construtor de responsabilidade. | ||
10.9 propriedades de Isolamento | |||
10.9.2 a freqüência elétrica de força | É o painel construtor de responsabilidade. | ||
10.9.3 tensão de resistência a impuso | É o painel construtor de responsabilidade. | ||
10.9.4 Teste de caixas feitas de material isolante | É o painel construtor de responsabilidade. | ||
10.10 aumento de Temperatura | O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos. | ||
10.11 Curto-circuito | É o painel construtor de responsabilidade. | ||
10.12 compatibilidade Eletromagnética | É o painel construtor de responsabilidade. | ||
10.13 funcionamento Mecânico | O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado. |
PLC (EG000024) / PLC sistema de alimentação (EC000599) | |||
De engenharia elétrica, automação, controle de processo de engenharia / Controle / controle lógico Programável (SPS) / SPS sistema de alimentação ([email protected] [AKE532011]) | |||
Tensão de entrada AC 50 Hz | V | 85 - 264 | |
Tensão de entrada AC 60 Hz | V | 85 - 264 | |
Tensão de entrada CC | V | 0 - 0 | |
Tipo de tensão (tensão de entrada) | AC | ||
Max. corrente de entrada AC 50 Hz | Um | 0 | |
Max. corrente de entrada CA 60 Hz | Um | 0 | |
Max. corrente de entrada DC | Um | 0 | |
Tipo de tensão de saída | DC | ||
Tensão de saída AC 50 Hz | V | 0 - 0 | |
Tensão de saída CA 60 Hz | V | 0 - 0 | |
Tensão de saída DC | V | 0 - 0 | |
Max. corrente de saída AC 50 Hz | Um | 0 | |
Max. corrente de saída AC 60 Hz | Um | 0 | |
Max. a corrente de saída da C.C. | Um | 2.5 | |
Redundância | Nenhum | ||
Adequado para funções de segurança | Nenhum | ||
Largura | mm | 72 | |
Altura | mm | 90 | |
Profundidade | mm | 60 |
Padrões De Produto | IEC/EN ver Dados Técnicos; UL 508, CSA C22.2 Nº 107.1-01; marcação CE | ||
UL Arquivo Nº. | E300415 | ||
UL Controlo de Categoria Nenhuma. | NMTR, NMTR7 | ||
CSA Arquivo. | UL relatório aplica-se a ambos, EUA e Canadá | ||
CSA Classe Nenhuma. | 3211-87, 3211-07 | ||
América Do Norte Certificação | Listado UL, certificado pela UL para o uso no Canadá | ||
Grau de Proteção | IEC: IP20, UL/CSA Tipo: - |
