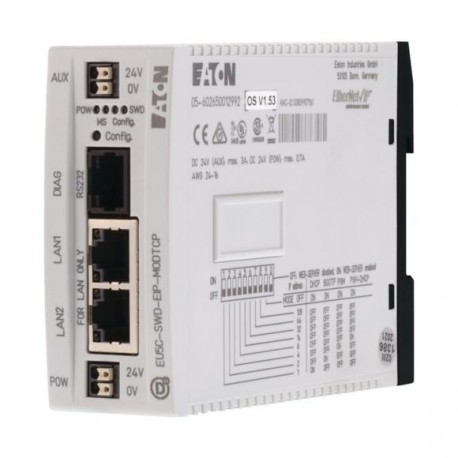

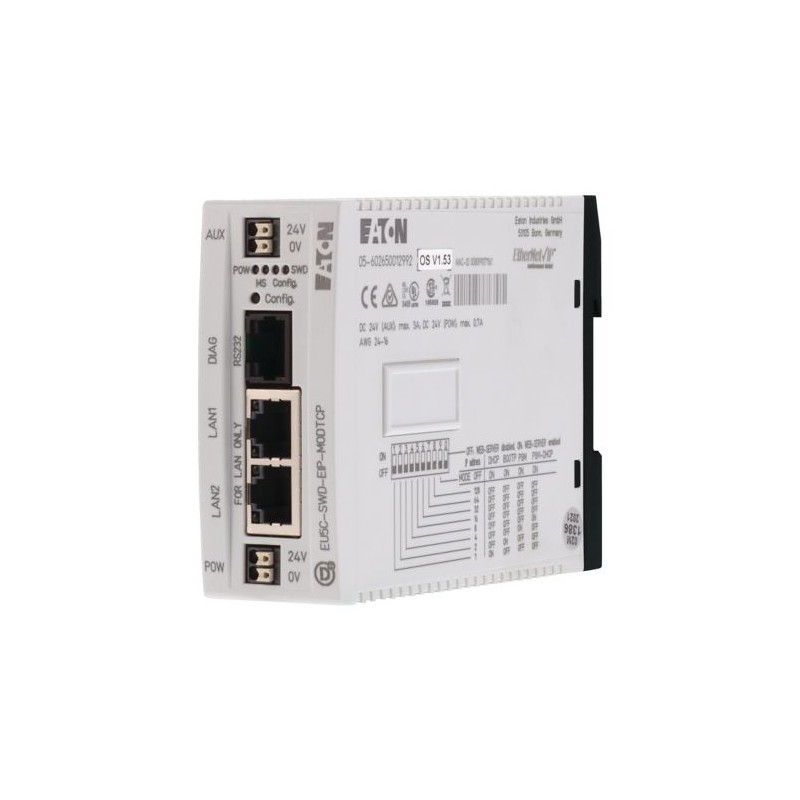

Normas
IEC/EN 61131-2
EN 50178
AprovaçõesAprovações
UL
CSA
Aprovaçõesclassificação de remessa
DNV GL
BV
LRS
Dimensões (W x H x D)
35 x 90 x 124 mm
Montagem
Top-hat ferroviário IEC/EN 60715, 35 mm ou fixação por parafuso usando suportes de fixação ZB4-101-GF1 (acessórios)
Posição de montagem
Conforme necessário
Condições do ambiente, mecânica
Tipo de proteção (IEC/EN 60529, EN50178, VBG 4)
IP20
Vibrações (IEC/EN 61131-2:2008)Amplitude constante de 3,5 mm
5 - de 8,4 Hz
Vibrações (IEC/EN 61131-2:2008)Aceleração constante de 1 g
8.4 - 150 Hz
Mecânica, resistência ao choque (IEC/EN 60068-2-27) semi-senoidal de 15 g/ms 11
9 Impactos
Solte a norma IEC/EN 60068-2-31 [altura de Queda]
50 mm
Queda livre, embalados (IEC/EN 60068-2-32)
0,3 m
Compatibilidade eletromagnética (EMC)
Categoria de sobretensão
II
Descargas eletrostáticas (IEC/EN 61131-2:2008)A descarga de ar (Nível 3)
8 kV
Descargas eletrostáticas (IEC/EN 61131-2:2008)Contato de descarga (Nível 2)
4 kV
Campos eletromagnéticos (IEC/EN 61131-2:2008)80 - 1000 MHz
10 V/m
Campos eletromagnéticos (IEC/EN 61131-2:2008)1.4 - 2 GHz
3 V/m
Campos eletromagnéticos (IEC/EN 61131-2:2008)2 - 2.7 GHz
1 V/m
Rádio supressão de interferência
EN 55011 Classe A
Burst (IEC/EN 61131-2:2008, Nível 3)Cabo de alimentação
2 kV
Burst (IEC/EN 61131-2:2008, Nível 3)Fieldbus cabo
1 kV
Burst (IEC/EN 61131-2:2008, Nível 3)SmartWire-DT cabo
1 kV
Contra surtos (IEC/EN 61131-2:2008, Nível 1)Cabo de alimentação
0,5 kV
Irradiava RFI (IEC/EN 61131-2:2008, Nível 3)
10 V
Condições de funcionamento
Climáticas, condições ambientaisClimáticas revisão de texto
Em conformidade com a norma IEC 60068-2
Climáticas, condições ambientaisTemperatura ambienteOperação [ϑ]
-25 - +55 °C
Climáticas, condições ambientaisTemperatura ambienteArmazenamento [ϑ]
-40 - +70 °C
Condições atmosféricasDe umidade relativa, sem condensação (IEC/EN 60068-2-30)
5 - 95 %
Condições atmosféricasPressão de ar (operação)
795 - 1080 hPa
Tensão de alimentação UAux
Tensão operacional nominal [UAux]
DE 24 VCC (-15/+20%) V
Ondulação Residual na tensão de entrada
Superior a 5 %
Protecção contra inversão de polaridade
Sim
Curto-circuito
não, fusível externo FAZ Z3
A perda de energia [P]
Normalmente 1 W
Potencial de isolamento
Nenhum
Tensão de 24 V DC escravos
typ. UAux- 0,2 V
Tensão de alimentação UPow
Tensão de alimentação [UPow]
DE 24 VCC (-15/+20%) V
Tensão de entrada tensão de ondulação
Superior a 5 %
Siemens MPI, (opcional)
sim
Corrente nominal [I]
0.7 Um
A sobrecarga de prova
sim
Corrente de entrada e duração
12.5 A/6 ms Um
Dissipação de calor em 24 V DC
3.8 W
Potencial de isolamento entre UPowe 15 V SmartWire-DT tensão de alimentação
Nenhum
Ponte quedas de tensão.
10 ms
Indicação de Status
sim LED
SmartWire-DT tensão de alimentação
Nominal tensão de operação [Ue]
14,5 ± 3 % V
max. atual [Imax.]
0.7 Um
Conexão da tensão de alimentação
Tipo de ligação
Empurre terminais
Flexível com virola
De 0,25 - 1,5 mmDois
UL/CSA sólido ou trançado
24 - 16 AWG
Tipo de estação
SmartWire-DT mestre
Número de SmartWire-DT escravos
Noventa e nove
Taxas De Transmissão
Cento e vinte e cinco
250 kBd
Indicação de Status
SmartWire-DT mestre: LED vermelho/verde
Configurações do DIODO emissor de luz: LED vermelho/verde
Ligações
Plug, de 8 pólos
Plug conector
Lâmina terminal SWD4-8MF2
Tipo de módulo
Ethernet/IP MODBUS-TCP Escravo
Protocolo
Ethernet/IP MODBUS-TCP
Dados de entrada, max.
Ethernet-IP: 546
MODBUS-TCP: 800 Bytes
Saída de dados, max.
Ethernet-IP: 496
MODBUS-TCP: 642 Byte
Taxa De TransmissãoTaxas De Transmissão
10/100 MBit/s
Taxa De TransmissãoDefinição de velocidade de transmissão
automática
A alocação de endereços
viaDip opção/DHCP/BOOTP
Exibição do Status da interface [cor Multi]
MS, LED de status de Link
Conexão de design para bus de campo
2 x RJ45 (2-interruptor de canal)
Potencial de isolamento
Sim
Dados técnicos na folha de catálogo
Outros dados técnicos (folha de catálogo)
Notas
Se contatores com um total atual de consumo > 3 Um está ligado, uma potência módulo de alimentação de EU5C-SWD-PF1/2 tem de ser usado.
Se SWD módulos, com um total atual de consumo > 0.7 Um está ligado, uma potência módulo de alimentação de EU5C-SWD-PF2 tem de ser usado.
