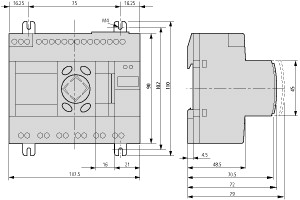

Dimensões (W x H x D)
107.5 x 90 x 72 sem/79, com adaptador para MCC (6 SU) mm
Montagem
Top-hat ferroviário IEC/EN 60715, 35 mm ou fixação por parafuso com 3 suportes de fixação ZB4-101-GF1 (acessórios)
Sólidos
0.2/4 (AWG 22 - 12) mmDois
Flexível com virola
0.2/2.5 (22 AWG - 12) mmDois
Chave de fenda padrão
0,8 x 3,5 mm
Max. torque de aperto
0,6 Nm
Climáticas, condições ambientais
Temperatura de funcionamento
-25 a 55, frio como o de acordo com a IEC 60068-2-1, o calor como de acordo com a IEC 60068-2-2 °C
Condensação
Tomar as medidas adequadas para evitar a condensação
Display LCD (bem legível)
0 - 55 °C
Armazenamento [ϑ]
-40 - +70 °C
De umidade relativa, sem condensação (IEC/EN 60068-2-30)
5 - 95 %
Pressão de ar (operação)
De 1080 1080 hPa
Condições do ambiente, mecânica
Tipo de proteção (IEC/EN 60529, EN50178, VBG 4)
IP20
Vibrações (IEC/EN 60068-2-6)Amplitude constante 0,15 mm
10 - 57 Hz
Vibrações (IEC/EN 60068-2-6)Aceleração constante de 2 g
57 - 150 Hz
Mecânica, resistência ao choque (IEC/EN 60068-2-27) semi-senoidal de 15 g/ms 11
18 Impactos
Solte a norma IEC/EN 60068-2-31 [altura de Queda]
50 mm
Queda livre, embalados (IEC/EN 60068-2-32)
1 m
Posição de montagem
Vertical ou horizontal
Compatibilidade eletromagnética (EMC)
Categoria de sobretensão/grau de poluição
II/2
A descarga eletrostática (ESD)norma aplicada
IEC EN 61000-4-2, Nível 3
A descarga eletrostática (ESD)A descarga de ar
8 kV
A descarga eletrostática (ESD)Contato descarga
6 kV
Campos eletromagnéticos (RFI) IEC EN 61000-4-3
10 V/m
Rádio supressão de interferência
EN 55011 Classe B, EN 55022 Classe B
Explosão
IEC/EN 61000-4-4, nível de 3 kV
ExplosãoCabo de alimentação
2 kV
ExplosãoAs linhas de sinal
2 kV
poder de pulsos (Surto)
2 kV (cabos de alimentação, simétrica, FÁCIL...AC)
0,5 kV (cabos de alimentação, simétrica, fácil-DC)
de acordo com a norma IEC/EN 61000-4-5
Imunidade a linha-interferência conduzida para (IEC/EN 61000-4-6)
10 V
Resistência de isolamento
Folga no ar e distâncias
EN 50178, UL 508, CSA C22.2, Nº 142
Resistência de isolamento
EN 50178
Back-up de relógio em tempo real
Back-up de relógio em tempo real

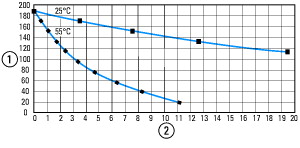

① Backup de tempo (horas) com carga completa capacitor de dupla camada
② Vida útil (anos)
Precisão do relógio de tempo-real
nenhuma parte. ± 5 (± 0.5 h⁄Ano) s/dia
Ciclos de escrita da memória retentiva
10000000000 (101⁰) (Leia-ciclos de escrita)
Tensão operacional nominal [Ue]
24 VCC (-15/+20%) V
Intervalo permitido [Ue]
20.4 - A 28,8 V DC
Ondulação Residual
Superior a 5 %
Corrente de entrada
normalmente 140 mA a Ue
Quedas de tensão
≤ 10
(IEC/EN 61131-2) ms
Dissipação de calor [P]
Normalmente 3.4 W
Processador
Infineon XC161
MemóriaCódigo do programa/dados
256/14 segmentos de 16 KB cada kByte
MemóriaMarcador/retentiva de dados
16/4/4/8 KByte
O tempo de ciclo para 1 k de instruções (Bit, Byte)
< 0,3 ms
PRG interface RS232Taxa de transferência de dados
4.8, 9.6, 19.2, 38.4, 57.6, 115.2 (o formato de caractere: 8 bits de dados, sem paridade, 1 bit de parada) kBit/s
PRG interface RS232Tipos de ligação
RJ45-ônibus
PRG interface RS232Potencial de isolamento
nenhum
PRG interface RS232Modo mestreTaxa de transferência de dados
0.3, 0.6, 1.2, 2.4, 4.8, 9.6, 19.2, 38.4, 57.6 kbit/s
PRG interface RS232Modo mestreFormatos de caractere
8E1, 8O1, 8N1, 8N2, 7E2, 7O2, 7N2, 7E1
PRG interface RS232Modo mestreNúmero de transmissão de bytes em um bloco
190 bytes
PRG interface RS232Modo mestreNúmero de bytes recebidos em um bloco
190 bytes
EthernetTaxa de transferência de dados
10 MBit/s, 100 m Mbit/s
EthernetTipos de ligação
RJ45
EthernetPotencial de isolamento
Nenhum
CANopen®Taxa de transferência de dados
500 kBit/s, 25 m250 kBit/s, 60m125 kBit/s, 125 m50 kBit/s, 300 m20 kBit/s, 700 m10 kBit/s, 1000 m
CANopen®A terminação do barramento (primeira e última estação)
FÁCIL-NT-R plug (incl. ônibus resistor de terminação de 120 Ω)
CANopen®Tipos de ligação
2 x RJ45 de 8 pólos
Modo escravoEstações
max. 126 Número
Modo escravoDOP tipo de
Assíncrona, cíclicas, acíclicas
Modo escravoControle de contato corrente nominal
Para DS 301 V4
Entradas digitais 24 V DC
As entradas podem ser usadas como entradas analógicas
4 (I7, I8, I11, I12)
Exibição De Status
Visor LCD
Potencial de isolamento
a partir de produtos: sim
a rede easyNet, easyLink
Tensão operacional nominal [Ue]
24 V DC
Tensão de entrada
< 5 (I1 - I6, I9 - I10) < 8 (I7, I8, I11, I12) no sinal "0"
> 15.0 (I1 - I6, I9, I10) > 8.0 (I7, I8, I11, I12) no sinal "1" V DC
Corrente de entrada em 1 de sinalCorrente de entrada de sinal 1
3.3 (I1 a I6)
2.2 (I7, I8)
3.3 (I9, I10)
2.2 (I11, I12) mA
O tempo de desaceleração
normalmente 0.02 (I1 - I4), normalmente de 0,25 (I5 - I12) (a partir de "0" para "1")
normalmente 0.02 (I1 - I4), normalmente de 0,25 (I5 - I12) (a partir de "0" para "1") ms
Comprimento do cabo
100 (sem blindagem) m
Contador IncrementalNúmero de entradas do contador
1 (I1, I2, I3, I4)
Contador IncrementalIntervalo de valor
32 Bits
Contador IncrementalO contador de frequência
Superior a 40 kHz
Contador IncrementalForma do pulso
Praça
Contador IncrementalEntradas do contador
I1, I2
Contador IncrementalEntrada de referência de
I3
Contador IncrementalEntrada para referência interruptor
I4
Contador IncrementalContador de entradas I1 e I2, I3 e I4
Um
Contador IncrementalDesvio do sinal
90°
Rápido entradas do contadorNúmero
2 (I1, I2), às 16 Bits ou 1 (I1) em 32 Bits
Rápido entradas do contadorIntervalo de valor
16/32 Bits
Rápido entradas do contadorComprimento do cabo
Superior a 20 (projectado) m
Rápido entradas do contadorO contador de frequência
Superior a 50 kHz
Rápido entradas do contadorForma do pulso
Praça
Número
4 (I7, I8, I11, I12)
Potencial de isolamento
a partir de produtos: sim
a interface/cartão de memória: não
Tipo de entrada
Tensão DC
O alcance do sinal
0-10 V DC
Resolução
0,01 V analógica
0,01 V digital
10 Bits (valor 0 - 1023)
Impedância de entrada
11.2 kΩ
A precisão do valor realDentro de um único dispositivo
± 2, (I7, I8, I11, I12) ± 0.12 V %
Tempo de conversão analógica/digital
cada ciclo de CPU ms
Corrente de entrada
< 1 mA
Comprimento do cabo
≦ 30, exibido m
Max. corrente de saída
0,01 A
A resistência de carga
1 kΩ
Sobrecarga e curto-circuito de proteção
Sim
Resolução
0,01 V DC analógico
10 Bits (valor 0 - 1023) digital
Tempo de recuperação
100 µs
Tempo de conversão analógica/digital
cada ciclo de CPU ms
Tensão operacional nominal [Ue]
24 V DC
Intervalo permitido [Ue]
20.4 - A 28,8 V DC
Alimentação de corrente
Norma./max. 18/32 em sinal de 0
24/44 em sinal de 1 mA
Protecção contra inversão de polaridade
sim (Cuidado: Um curto-circuito será o resultado de 0 V ou terra é aplicado para as saídas em caso de que a tensão de alimentação está conectado à errado pólos.)
Potencial de isolamento
a partir de fonte de alimentação, entradas
para o cartão de memória: sim
A partir dos dados: sim
Corrente operacional nominal no sinal "1" DC por canal [eue]
Max. 0,5 A
Lâmpada de carga, sem Rvpor canal
5 W
Corrente Residual em 0 sinal por canal
< 0,1 mA
Max. tensão de saída
2.5 (sinal 0 a carga externa < 10 MΩ)
U = Ue- 1 V (sinal 1 em Ie= 0,5 A) V
Proteção contra curto-circuito
Sim, eletrônicos (Q1 - Q4), térmica (Q5 - P8), (análise através de diagnósticos de entrada I16, I15)
Curto-circuito de disparo atual para Rum≦ 10 mΩ
0.7 ≦ eue≦ 2 por saída de Um
Total de corrente de curto-circuito
16 A
Pico de corrente de curto-circuito
32
Max. frequência de operação com constante carga resistiva
40000 Operações/h
Conexão em paralelo de saídasCom carga resistiva, indutiva de carga com supressor externo, circuito de combinação dentro de um grupo
Grupo 1: Q1 - Q4
Grupo 2: P5 - P8
Conexão em paralelo de saídasNúmero de saídas [max.]
Quatro
Conexão em paralelo de saídasMax. corrente total
2 (Cuidado! As saídas devem ser acionados simultaneamente e para o mesmo período de tempo.) Um
Indicação de status de saída
Visor LCD
Carga indutiva EN 60947-5-1Sem supressor externo circuitoT0.95 = 1 ms, R = 48 Ω, L = 16 mHFator de utilização
0,25 g
Carga indutiva EN 60947-5-1Sem supressor externo circuitoT0.95 = 1 ms, R = 48 Ω, L = 16 mHFator de serviço
100 % DF
Carga indutiva EN 60947-5-1Sem supressor externo circuitoT0.95 = 1 ms, R = 48 Ω, L = 16 mHMax. frequência de comutação f = 0,5 Hz (max. DF = 50 %)
1500 Operações
Carga indutiva EN 60947-5-1Sem supressor externo circuitoDC-13, T0.95 = 72 ms, R = 48 Ω, L = 1.15 HFator de utilização
0,25 g
Carga indutiva EN 60947-5-1Sem supressor externo circuitoDC-13, T0.95 = 72 ms, R = 48 Ω, L = 1.15 HFator de serviço
100 % DF
Carga indutiva EN 60947-5-1Sem supressor externo circuitoDC-13, T0.95 = 72 ms, R = 48 Ω, L = 1.15 HMax. frequência de comutação f = 0,5 Hz (max. DF = 50 %)
1500 Operações
Carga indutiva EN 60947-5-1Sem supressor externo circuitoT0.95 = 15 ms, R = 48 Ω, L = 0.24 HFator de utilização
0,25 g
Carga indutiva EN 60947-5-1Sem supressor externo circuitoT0.95 = 15 ms, R = 48 Ω, L = 0.24 HFator de serviço
100 % DF
Carga indutiva EN 60947-5-1Sem supressor externo circuitoT0.95 = 15 ms, R = 48 Ω, L = 0.24 HMax. frequência de comutação f = 0,5 Hz (max. DF = 50 %)
1500 Operações
Carga indutiva EN 60947-5-1Com supressor externo circuitoFator de utilização
1 g
Carga indutiva EN 60947-5-1Com supressor externo circuitoFator de serviço
100 % DF
Carga indutiva EN 60947-5-1Com supressor externo circuitoMax. frequência de comutação, máx. fator de serviço
Dependendo do circuito supressor de Operações
Tensão de alimentação UAux
Protecção contra inversão de polaridade
sim (Cuidado: Um curto-circuito será o resultado de 0 V ou terra é aplicado para as saídas em caso de que a tensão de alimentação está conectado à errado pólos.)
Potencial de isolamento
Sim
A terminação do barramento (primeira e última estação)
FÁCIL-NT-R plug (incl. ônibus resistor de terminação de 120 Ω)
