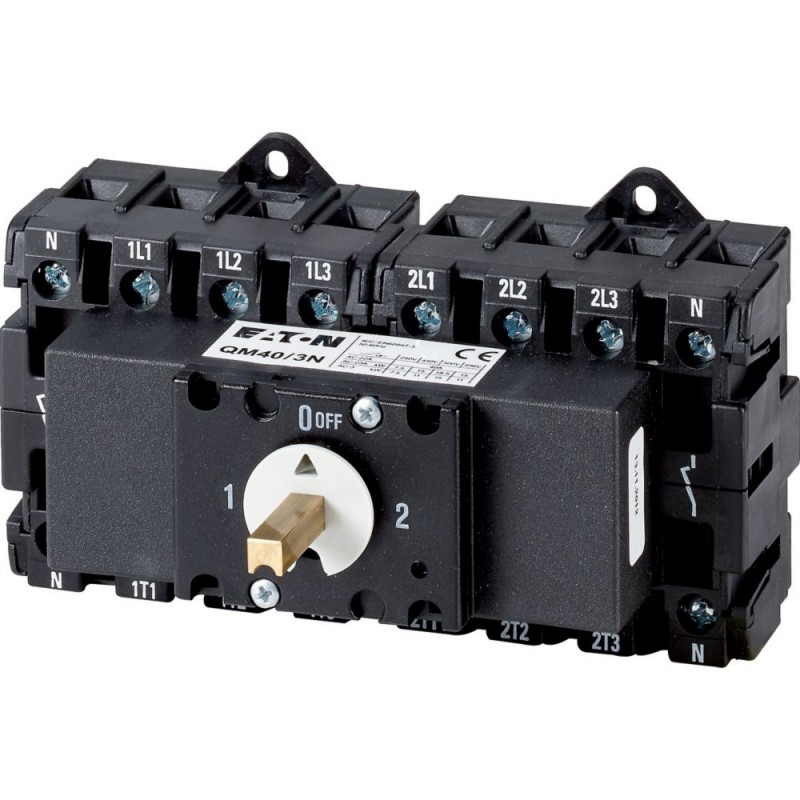

QM40/3N 1319970 EATON ELECTRIC Interruptores S. DUMECO
QM40/3N
1319970
EATON-MOELLER
Interruptores S. DUMECO
DUMECO Switch Disconnectors
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Mais informação
▲Interruptor de comutação, QM, 40 A, 2 x 3 pólos + N (switched), sem manopla rotativa, Com eixo de acionamento, 6 milímetros quadrados
Interruptor-seccionador QM40/3N, comutador, 2x4 pólo (3P + de comutação de N), livre de ar corrente térmica Io de 40, com o eixo 6mm praça
Programa de entrega
A gama de produtos
Comutadores
Parte do grupo de referência
QM
A Função De Paragem
opcional
sem punho rotativo
Com eixo de acionamento, 6 milímetros quadrados
Com eixo de acionamento, 6 milímetros quadrados
Informações sobre o equipamento fornecido
contato auxiliar montado pelo usuário.
Número de pólos
2 x 3 pólos + N (alternado)
Contatos auxiliares
0 N/S
0 N/C
Grau de Proteção
IP20
Design
montagem na parte traseira
Nominal ininterrupta de corrente [Iu]
40 A
Nota sobre a nominal ininterrupta corrente !u
Nominal ininterrupta corrente Iué especificado para max. seção transversal.
Dados técnicos
Geral
Normas
IEC/EN 60947, VDE 0660, IEC/EN 60204
Interruptor-seccionador de acordo com a norma IEC/EN 60947-3
Interruptor-seccionador de acordo com a norma IEC/EN 60947-3
Certificações
O CE, RoHs
Temperatura ambienteOperação [ϑ]
-25 - +55 °C
Temperatura ambienteArmazenamento [ϑ]
-30 - +80 °C
Categoria de sobretensão/grau de poluição
III/3
Nominal de impulso atmosférico tensão [Uimp]
6 kV
Tensão nominal de isolamento [Ueu]
690 V
Montagem
Top-hat montagem em trilho
Posição de montagem
Conforme necessário
Contactos
As variáveis mecânicasNúmero de pólos
2 x 3 pólos + N (alternado)
As variáveis mecânicasContatos auxiliares
0 N/S
As variáveis mecânicasContatos auxiliares
0 N/C
Características elétricasNominal ininterrupta de corrente [Iu]
40 A
Características elétricasNota sobre a nominal ininterrupta corrente !u
Nominal ininterrupta corrente Iué especificado para max. seção transversal.
Dissipação de calor por pólo, dependente da corrente [Pvid]
4 W
Capacidade de comutação de
Isolamento de segurança EN 61140Atual de perda de calor por contato eue
4 W
Terminal de capacidades
Sólidos
2.5 - 16 mmDois
Flexível com virolas DIN 46228flexível
2.5 - 10 mmDois
Flexível
4 - 10 mmDois
Comprimento de decapagem
10 mm
Torque de aperto dos terminais de parafuso
1.8 Nm
Técnico de segurança parâmetros:
Notas
B10dvalores conforme EN ISO 13849-1, tabela C1
Verificação de projeto como de acordo com a IEC/EN 61439
Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
40 A
Dissipação de calor por pólo, dependente da corrente [Pvid]
4 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+55 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 5.0
De baixa tensão industrial componentes (EG000017) / Interruptor seccionador (EC000216)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Off-load interruptor, disjuntor, interruptor de controle / Interruptor seccionador (ecl@ss8-27-37-14-03 [AKF060009])
Versão do interruptor seccionador compacto
Sim
Versão do interruptor principal
Nenhum
Versão de manutenção/serviço interruptor
Nenhum
Versão do interruptor de segurança
Nenhum
Versão de parada de emergência de instalação
Nenhum
Max. nominal tensão de operação Ue CA
690 V
Avaliado permanente de corrente Ui
40 A
Nominal de operação de alimentação AC-3, 400 V
11 kW
Nominal de operação de alimentação em AC-23, 400 V
15 kW
Condicionado nominal corrente de curto-circuito Iq
0 kA
Número de pólos
Oito
Número de contatos auxiliares como contato normalmente fechado
Zero
Número de contatos auxiliares como contato normalmente aberto
Zero
Número de contatos auxiliares como contato
Zero
O Motor de acionamento opcional
Nenhum
Motor da unidade integrada
Nenhum
Liberação de tensão opcional
Nenhum
Construção de dispositivos
Construído-em dispositivo fixo construído-em técnica de
Apropriado para a terra de montagem
Sim
Adequado para montagem frontal
Nenhum
Adequado para montagem frontal centro
Nenhum
Adequado para instalação de quadro de distribuição
Nenhum
Adequado para intermediário de montagem
Nenhum
Tipo de elemento de controle
-
Interlockable
Nenhum
Tipo de conexão principal circuito de corrente
Conexão a parafuso
Grau de proteção (IP), airbag lateral
IP20
Dimensões
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF EATON INDUSTRIAL SWITCH DISCONNECTORS EN.pdf | 8 Mbytes |
|
