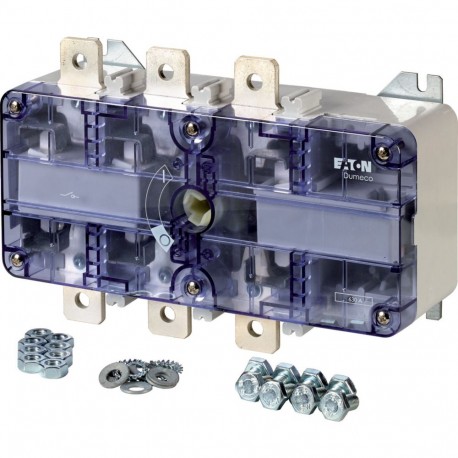

DMV-630N/3 1814442 EATON ELECTRIC Interruptor-seccionador de 3 pólos, 630A, sem manopla rotativa e eixo de t.. Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

DMV-630N/3 1814442 EATON ELECTRIC Interruptor-seccionador de 3 pólos, 630A, sem manopla rotativa e eixo de t..

DMV-630N/3

1814442

EATON-MOELLER

Interruptor-seccionador de 3 pólos, 630A, sem manopla rotativa e eixo de transmissão, montagem de superfície

Seção DMV int., 3P, 630 A, sem alavanca rotativa e eixo de extensão,

Interruptor seccionador, DMV, 630 A, 3 polos, função de parada opcional, sem alça giratória ou eixo de transmissão

Mais detalhes


Disjuntores de baixa tensão > Suporte

DUMECO Switch Disconnectors

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $884.86
Preço unitário: $884.86

*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


Interruptor-seccionador, DMV, 630 A, 3 pólos, a Função de Paragem opcional, Sem manopla rotativa e eixo da movimentação
Interruptor-seccionador, gama de Produtos: seccionadora, interruptor, interruptor de manutenção, Parte de grupo de referência: DMV, Função Stop: opcional, Sem manopla rotativa e eixo de acionamento, Notas: contatos visíveis, Informações sobre o equipamento fornecido: contato auxiliar montado pelo usuário., incluindo a ligação de materiais, 3 pólos, Grau de Proteção: IP00, IP20 com tampa de terminal, Projeto: montagem de superfície, classificação do Motor AC-23A, 50 - 60 Hz 400 V: P = 375 kW, Nominal ininterrupta corrente: Ui = 630 A, as Normas: IEC/EN 60947, VDE 0660, IEC/EN 60204, seccionadora de acordo com IEC/EN 60947-3

Programa de entrega

A gama de produtos
Interruptor-seccionador
Interruptor principal
interruptor de manutenção
Parte do grupo de referência
DMV
A Função De Paragem
opcional
Sem punho rotativo e eixo da movimentação
Notas
contactos visíveis
Informações sobre o equipamento fornecido
contato auxiliar montado pelo usuário.
incluindo a ligação de materiais
Número de pólos
3 pólo
Contatos auxiliares
0 N/S
0 N/C
Grau de Proteção
IP00
IP20 com tampa de terminal
Design
montagem de superfície
000Z428
Contato sequência
115S262
Classificação do Motor AC-23A, 50 - 60 Hz [P]
400 V [P]
375 kW
Nominal ininterrupta de corrente [Iu]
630 A
Nota sobre a nominal ininterrupta corrente !u
Nominal ininterrupta corrente Iué especificado para max. seção transversal.

Dados técnicos

Geral
Normas
IEC/EN 60947, VDE 0660, IEC/EN 60204
Interruptor-seccionador de acordo com a norma IEC/EN 60947-3
Certificações
O CE, RoHs, KEMA, EAC, Lloyds
Temperatura ambienteOperação [ϑ]
-25 - +55 °C
Temperatura ambienteArmazenamento [ϑ]
-30 - +80 °C
Categoria de sobretensão/grau de poluição
III/3
Nominal de impulso atmosférico tensão [Uimp]
12 kV
Tensão nominal de isolamento [Ueu]
1000 V
Posição de montagem
Conforme necessário
Contactos
As variáveis mecânicasNúmero de pólos
3 pólo
As variáveis mecânicasContatos auxiliares
0 N/S
As variáveis mecânicasContatos auxiliares
0 N/C
Características elétricasTensão operacional nominal [Ue]
690 V AC
Características elétricasNominal ininterrupta de corrente [Iu]
630 A
Características elétricasNota sobre a nominal ininterrupta corrente !u
Nominal ininterrupta corrente Iué especificado para max. seção transversal.
Curto-circuitofusível
1000/630
Curto-circuitoNominal condicional de curto-circuito [Iq]
Na = 1000: 50
Em = 630: 100 kA
Curto-circuitoQuebrando correntes
Na = 1000: 70
Em = 630: 65 kA
Curto-circuitomax. deixe-através da energia
Na = 1000: 4200
Em = 630: 3200 kA2s
Nominal de curta duração admissível corrente (1 s atuais) [eucw]
36000 Umrms
Nota sobre nominal de curta duração admissível corrente lcw
Corrente para um tempo de 0,3 segundos
Dissipação de calor por pólo, dependente da corrente [Pvid]
17.5 W
Capacidade de comutação de
Capacidade nominal de desligamento cos ϕ IEC 60947-3400/415 V
5040 Um
Capacidade nominal de desligamento cos ϕ IEC 60947-3500 V
4600 Um
Capacidade nominal de desligamento cos ϕ IEC 60947-3690 V
3496 Um
Isolamento de segurança EN 61140Atual de perda de calor por contato eue
17.5 W
Vida útil mecânica [Operações]
Cinco mil
ACAC-21ACorrente operacional nominal do interruptor400 V 415 V [Ie]
630 A
ACAC-21ACorrente operacional nominal do interruptor500 V [Ie]
630 A
ACAC-21ACorrente operacional nominal do interruptor690 V [Ie]
630 A
ACAC-22ACorrente operacional nominal do interruptor400 V 415 V [Ie]
630 A
ACAC-22ACorrente operacional nominal do interruptor500 V [Ie]
630 A
ACAC-22ACorrente operacional nominal do interruptor690 V [Ie]
630 A
ACAC-23ACorrente operacional nominal do interruptor400 V 415 V [Ie]
630 A
ACAC-23ACorrente operacional nominal do interruptor500 V [Ie]
575 Um
ACAC-23ACorrente operacional nominal do interruptor690 V [Ie]
437 Um
ACAC-23AClassificação do Motor AC-23A, 50 - 60 Hz [P]400 V 415 V [P]
375 kW
ACAC-23AClassificação do Motor AC-23A, 50 - 60 Hz [P]500 V [P]
425 kW
ACAC-23AClassificação do Motor AC-23A, 50 - 60 Hz [P]690 V [P]
425 kW
Terminal de capacidades
Mini conexão do condutor com barramentos
400 mmDois
Terminais de parafuso
M10 x 30
Torque de aperto dos terminais de parafuso
28 Nm
Técnico de segurança parâmetros:
Notas
B10dvalores conforme EN ISO 13849-1, tabela C1

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
630 A
Dissipação de calor por pólo, dependente da corrente [Pvid]
17.5 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+55 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / Interruptor seccionador (EC000216)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Off-load interruptor, disjuntor, interruptor de controle / Interruptor seccionador ([email protected] [AKF060013])
Versão do interruptor principal
Sim
Versão de manutenção/serviço interruptor
Sim
Versão do interruptor de segurança
Nenhum
Versão de parada de emergência de instalação
Sim
Versão do interruptor de marcha à ré
Nenhum
Número de interruptores
Um
Max. nominal tensão de operação Ue CA
690 V
Tensão
690 - 690 V
Avaliado permanente de corrente Ui
630 A
Avaliado permanente de corrente AC-23, 400 V
630 A
Avaliado permanente de corrente AC-21, 400 V
630 A
Nominal de operação de alimentação em AC-3, 400 V
0 kW
Nominal de curta duração admissível corrente lcw
36 kA
Nominal de operação de alimentação em AC-23, 400 V
375 kW
De alimentação de comutação em 400 V
375 kW
Condicionado nominal corrente de curto-circuito Iq
100 kA
Número de pólos
Três
Número de contatos auxiliares como contato normalmente fechado
Zero
Número de contatos auxiliares como contato normalmente aberto
Zero
Número de contatos auxiliares como contato
Zero
O Motor de acionamento opcional
Nenhum
Motor da unidade integrada
Nenhum
Liberação de tensão opcional
Nenhum
Construção de dispositivos
Completo do dispositivo em habitação
Apropriado para a terra de montagem
Sim
Adequado para montagem frontal de 4 furos
Nenhum
Adequado para montagem frontal centro
Nenhum
Adequado para instalação de quadro de distribuição
Nenhum
Adequado para intermediário de montagem
Nenhum
Cor do elemento de controle
Outros
Tipo de elemento de controle
Outros
Interlockable
Nenhum
Tipo de conexão elétrica do circuito principal
Conexão a parafuso
Grau de proteção (IP), airbag lateral
IP20
Grau de proteção (NEMA)
Outros

Dimensões

1150DIM-54

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON INDUSTRIAL SWITCH DISCONNECTORS EN.pdf 8 Mbytes
