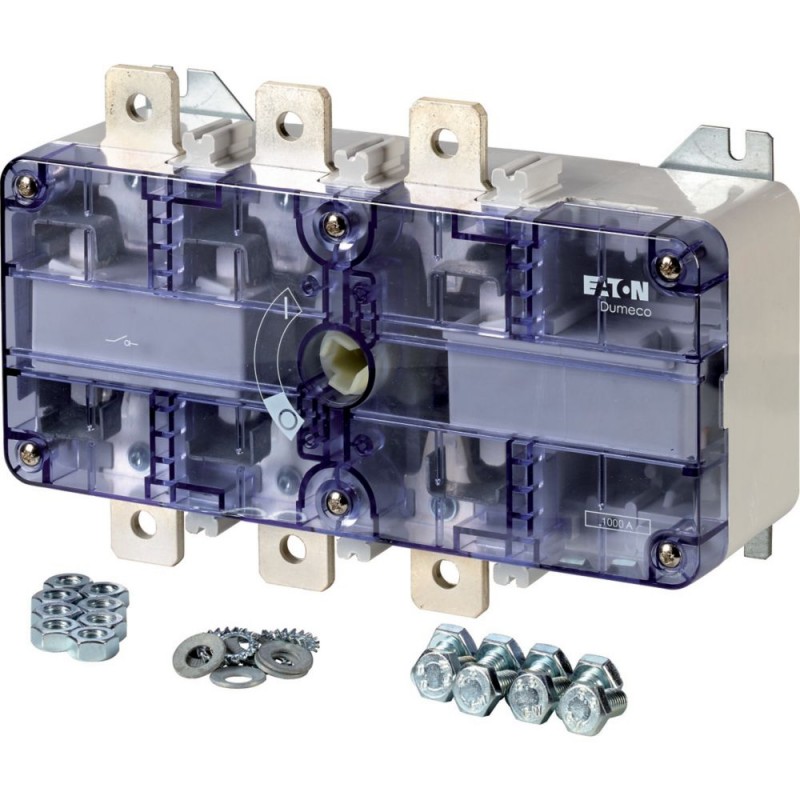

DMV1000N/3 1814445 EATON MOELLER DUMECO Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

DMV1000N/3 1814445 EATON MOELLER DUMECO

DMV1000N/3

1814445

EATON - MOELLER

Disponível

Envio hoje

DUMECO

Mais detalhes


Interruptor Seccionador

DUMECO Switch-Disconnectors- EATON - MOELLER

DUMECO Switch-Disconnectors- EATON - MOELLER

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

QuantidadePreço
1+$662.84
2+$661.90
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

There are several options for payment
- Credit card
- Wire Transfer
- PayPal


Produtos relacionados

Mais informação



Entrega do programa
A gama de produtos
  Interruptor-seccionador
Interruptor principal
interruptor de manutenção
Parte do grupo de referência
  DMV
PARADA de emergência
  opcional

  Sem punho rotativo e eixo da movimentação
Notas
  contactos visíveis
Informações sobre o equipamento fornecido
  contato auxiliar montado pelo usuário.
incluindo a ligação de materiais
Número de pólos
  3 pólo
Contatos auxiliares


Geral
Normas
  IEC/EN 60947, VDE 0660, IEC/EN 60204,
Interruptor-seccionador de acordo com a norma IEC/EN 60947-3
Certificações
  O CE, RoHs, KEMA, GOST-R, Lloyds
Temperatura ambiente

Operação
ϑ°C-25 - +55
Armazenamento
na de na°C-30 - +80
Categoria de sobretensão/grau de poluição
  III/3
Tensão de resistência a impuso nominal
UimpkV12
Tensão de isolamento nominal
UeuV1000
Posição de montagem
  Conforme necessário
Proteção contra contato direto quando acionada a partir da frente (PT 50274)
  Dedo e volta da mão-prova
Contactos
As variáveis mecânicas

Número de pólos
  3 pólo
Contatos auxiliares


 N/S0

 N/C0
Características elétricas

Tensão nominal de operação
UeV AC690
Nominal ininterrupta de corrente
EuuUm1000
Nota sobre a nominal ininterrupta corrente !u
  Nominal ininterrupta corrente Iu é especificado para max. seção transversal.
Curto-circuito

fusível
  1000/630
Nominal condicional de curto-circuito corrente
QikANa = 1000: 50
Em = 630: 100
Quebrando correntes
 kANa = 1000: 70
Em = 630: 65
max. deixe-através da energia
 kA2sNa = 1000: 4200
Em = 630: 3200
Nominal de curta duração admissível corrente (1 s atuais)
EucwUmrms36000
Nota sobre nominal de curta duração admissível corrente lcw
  Corrente para um tempo de 0,3 segundos
Capacidade de comutação de
na de na
 Um
400/415 V
 Um6072
500 V
 Um4600
690 V
 Um3496
Isolamento de segurança EN 61140

Atual de perda de calor por contato eue
 W44.75
Vida útil mecânica
Operações 5000
AC

AC-21A

Corrente operacional nominal do interruptor

400 V 415 V
EueUm1000
500 V
EueUm1000
690 V
EueUm1000
AC-22A

Corrente operacional nominal do interruptor

400 V 415 V
EueUm1000
500 V
EueUm1000
690 V
EueUm1000
AC-23A

Corrente operacional nominal do interruptor

400 V 415 V
EueUm759
500 V
EueUm575
690 V
EueUm437
Classificação do Motor AC-23A, 50 - 60 Hz
PkW
400 V 415 V
PkW425
500 V
PkW425
690 V
PkW425
Terminal de capacidades
Mini conexão do condutor com barramentos
 mm2600
Terminais de parafuso
  M12 x 35
Max. torque de aperto
 Nm28
Técnico de segurança parâmetros:
Notas
  B10dvalores conforme EN ISO 13849-1, tabela C1
Verificação de projeto como de acordo com a IEC/EN 61439(Mostra)(Ocultar recursos)
Dados técnicos para verificação de projeto

Corrente operacional nominal especificado para dissipação de calor
EunUm1000
Dissipação de calor por pólo, dependente da corrente
PvidW44.75
Equipamento de dissipação de calor, dependente da corrente
PvidW0
Estática dissipação de calor, não-dependente da corrente
PvsW0
A capacidade de dissipação de calor
PdissW0
Temperatura de funcionamento min.
 °C-25
Temperatura de funcionamento max.
 °C55
IEC/EN 61439 de verificação de projeto

10.2 Resistência dos materiais e de peças

10.2.2 resistência à Corrosão
  Atende a norma de produto.
10.2.3.1 Verificação da estabilidade térmica dos compartimentos
  Atende a norma de produto.
10.2.3.2 Verificação da resistência do material isolante ao calor normal
  Atende a norma de produto.
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
  Atende a norma de produto.
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
  Atende a norma de produto.
10.2.5 de Elevação
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.6 impacto Mecânico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.7 Inscrições
  Atende a norma de produto.
10.3 Grau de proteção das MONTAGENS
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
  Atende a norma de produto.
10.5 Proteção contra choque elétrico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
  É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
  É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento

10.9.2 a freqüência elétrica de força
  É o painel construtor de responsabilidade.
10.9.3 tensão de resistência a impuso
  É o painel construtor de responsabilidade.
10.9.4 Teste de caixas feitas de material isolante
  É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
  O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
  O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 6.0(Mostra)(Ocultar recursos)
De baixa tensão industrial componentes (EG000017) / Interruptor seccionador (EC000216)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Off-load interruptor, disjuntor, interruptor de controle / Interruptor seccionador (ecl@ss8.1-27-37-14-03 [AKF060010])
Versão do interruptor principal
  Sim
Versão de manutenção/serviço interruptor
  Sim
Versão do interruptor de segurança
  Nenhum
Versão de parada de emergência de instalação
  Sim
Versão do interruptor de marcha à ré
  Nenhum
Max. nominal tensão de operação Ue CA
 V690
Tensão
 V690 - 690
Avaliado permanente de corrente Ui
 Um1000
Avaliado permanente de corrente AC-21, 400 V
 Um1000
Nominal de operação de alimentação em AC-3, 400 V
 kW0
Nominal de curta duração admissível corrente lcw
 kA36
Nominal de operação de alimentação em AC-23, 400 V
 kW425
De alimentação de comutação em 400 V
 kW375
Condicionado nominal corrente de curto-circuito Iq
 kA100
Número de pólos
  3
Número de contatos auxiliares como contato normalmente fechado
  0
Número de contatos auxiliares como contato normalmente aberto
  0
Número de contatos auxiliares como contato
  0
O Motor de acionamento opcional
  Nenhum
Motor da unidade integrada
  Nenhum
Liberação de tensão opcional
  Nenhum
Construção de dispositivos
  Completo do dispositivo em habitação
Apropriado para a terra de montagem
  Sim
Adequado para montagem frontal de 4 furos
  Nenhum
Adequado para montagem frontal centro
  Nenhum
Adequado para instalação de quadro de distribuição
  Sim
Adequado para intermediário de montagem
  Nenhum
Cor do elemento de controle
  -
Tipo de elemento de controle
  -
Interlockable
  Nenhum
Tipo de conexão elétrica do circuito principal
  Conexão a parafuso
Grau de proteção (IP), airbag lateral
  IP20
Dimensões
IL008008Z interruptores-seccionadores

>>

Datasheet - PDF

Title:Language:Size:Type:
pdf- Switch-disconnector, 3 pole, 1000 A, Without rotary handle and drive shaft, surf - EATON - DMV-1000N/3 - English295 Kbytespdf- Switch-disconnector, 3 pole, 1000 A, Without rotary handle and drive shaft, surf - EATON - DMV-1000N/3 -
