DCM-40/4+CM 1314111 EATON ELECTRIC DUCO DCM 40/4 Tampa Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

DCM-40/4+CM 1314111 EATON ELECTRIC DUCO DCM 40/4 Tampa

DCM-40/4+CM

1314111

EATON-MOELLER

DUCO DCM 40/4 Tampa

Mais detalhes


Disjuntores de baixa tensão > Suporte

DUMECO Switch Disconnectors

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $113.65
Preço unitário: $113.65

Quantidade Preço
1+$113.65
2+$96.97
3+$90.18
4+$89.03
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲

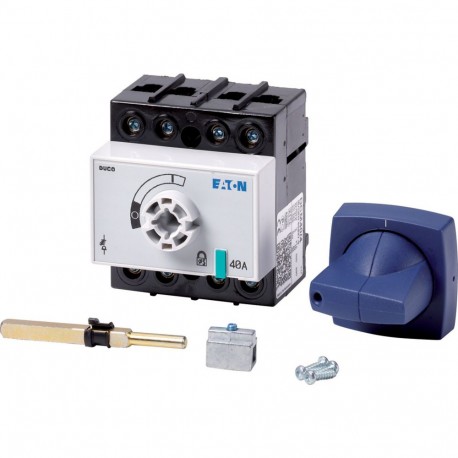

Interruptor-seccionador, DCM, 40, 4 pólos, Com azul punho rotativo e unidade de eixo Vertical, com conexão
Interruptor-seccionador, gama de Produtos: seccionadora, interruptor, interruptor de manutenção, Parte de grupo de referência: DCM, Com azul punho rotativo e eixo de acionamento, 4 pólos, Notas: 1 cadeado, 5 mm, instalação de Bloqueio: Bloqueável na posição 0 (Desligado), Grau de Proteção: IP20, Projeto: montagem embutida, classificação do Motor AC-23A, 50 - 60 Hz 400 V: P = 20 kW, com valor Nominal ininterrupta corrente: Ui = 40 A, técnica de Conexão: conexão Vertical, as Normas: IEC/EN 60947, VDE 0660, IEC/EN 60204, seccionadora de acordo com IEC/EN 60947-3

Programa de entrega

A gama de produtos
Interruptor-seccionador
Interruptor principal
interruptor de manutenção
Parte do grupo de referência
DCM
Com o azul punho rotativo e eixo da movimentação
Número de pólos
4 pólos
Contatos auxiliares
0 N/S
0 N/C
Notas
1 cadeado, ∅ 5 mm
Instalação de bloqueio
Bloqueável na posição 0 (Desligado)
Grau de Proteção
IP20
Design
montagem embutida
000Z427
Contato sequência
1150SWI-38
Classificação do Motor AC-23A, 50 - 60 Hz [P]
400 V [P]
20 kW
Nominal ininterrupta de corrente [Iu]
40 A
Nota sobre a nominal ininterrupta corrente !u
Nominal ininterrupta corrente Iué especificado para max. seção transversal.
Técnica de conexão
Vertical de conexão

Dados técnicos

Geral
Normas
IEC/EN 60947, VDE 0660, IEC/EN 60204
Interruptor-seccionador de acordo com a norma IEC/EN 60947-3
Certificações
O CE, RoHs, KEMA, EAC, Lloyds
Temperatura ambienteOperação [ϑ]
-25 - +55 °C
Temperatura ambienteArmazenamento [ϑ]
-30 - +80 °C
Categoria de sobretensão/grau de poluição
III/3
Nominal de impulso atmosférico tensão [Uimp]
6 kV
Tensão nominal de isolamento [Ueu]
690 V
Posição de montagem
Conforme necessário
Contactos
As variáveis mecânicasNúmero de pólos
4 pólos
As variáveis mecânicasContatos auxiliares
0 N/S
As variáveis mecânicasContatos auxiliares
0 N/C
Características elétricasTensão operacional nominal [Ue]
415 V AC
Características elétricasNominal ininterrupta de corrente [Iu]
40 A
Características elétricasNota sobre a nominal ininterrupta corrente !u
Nominal ininterrupta corrente Iué especificado para max. seção transversal.
Curto-circuitofusível
Cinqüenta
Curto-circuitoNominal condicional de curto-circuito [Iq]
50 kA
Curto-circuitoQuebrando correntes
7 kA
Curto-circuitomax. deixe-através da energia
12 kA2s
Nominal de curta duração admissível corrente (1 s atuais) [eucw]
1000 Arms
Nota sobre nominal de curta duração admissível corrente lcw
Corrente para um tempo de 1 segundo
Nominal de curto-circuito capacidade de tomada de [eucm]
2.2 kAfep
Dissipação de calor por pólo, dependente da corrente [Pvid]
3 W
Capacidade de comutação de
Capacidade nominal de desligamento cos ϕ IEC 60947-3400/415 V
320 Um
Isolamento de segurança EN 61140Atual de perda de calor por contato eue
3 W
Vida útil mecânica [Operações]
Dez mil
ACAC-21ACorrente operacional nominal do interruptor400 V 415 V [Ie]
40 A
ACAC-22ACorrente operacional nominal do interruptor400 V 415 V [Ie]
40 A
ACAC-23ACorrente operacional nominal do interruptor400 V 415 V [Ie]
40 A
ACAC-23AClassificação do Motor AC-23A, 50 - 60 Hz [P]400 V 415 V [P]
20 kW
Terminal de capacidades
Sólidos
2.5 - 16 mmDois
Flexível com virolas DIN 46228flexível
1.5 - 25 mmDois
Comprimento de decapagem
14 mm
Torque de aperto dos terminais de parafuso
2 Nm
Técnico de segurança parâmetros:
Notas
B10dvalores conforme EN ISO 13849-1, tabela C1

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
40 A
Dissipação de calor por pólo, dependente da corrente [Pvid]
3 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+55 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / Interruptor seccionador (EC000216)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Off-load interruptor, disjuntor, interruptor de controle / Interruptor seccionador ([email protected] [AKF060013])
Versão do interruptor principal
Sim
Versão de manutenção/serviço interruptor
Sim
Versão do interruptor de segurança
Nenhum
Versão de parada de emergência de instalação
Nenhum
Versão do interruptor de marcha à ré
Nenhum
Número de interruptores
Um
Max. nominal tensão de operação Ue CA
415 V
Tensão
415 - 415 V
Avaliado permanente de corrente Ui
40 A
Avaliado permanente de corrente AC-23, 400 V
40 A
Avaliado permanente de corrente AC-21, 400 V
40 A
Nominal de operação de alimentação em AC-3, 400 V
0 kW
Nominal de curta duração admissível corrente lcw
1 kA
Nominal de operação de alimentação em AC-23, 400 V
0 kW
De alimentação de comutação em 400 V
20 kW
Condicionado nominal corrente de curto-circuito Iq
0 kA
Número de pólos
Quatro
Número de contatos auxiliares como contato normalmente fechado
Zero
Número de contatos auxiliares como contato normalmente aberto
Zero
Número de contatos auxiliares como contato
Zero
O Motor de acionamento opcional
Nenhum
Motor da unidade integrada
Nenhum
Liberação de tensão opcional
Nenhum
Construção de dispositivos
Construído-em dispositivo fixo construído-em técnica de
Apropriado para a terra de montagem
Sim
Adequado para montagem frontal de 4 furos
Nenhum
Adequado para montagem frontal centro
Nenhum
Adequado para instalação de quadro de distribuição
Sim
Adequado para intermediário de montagem
Sim
Cor do elemento de controle
Outros
Tipo de elemento de controle
Alternância
Interlockable
Nenhum
Tipo de conexão elétrica do circuito principal
Conexão a parafuso
Grau de proteção (IP), airbag lateral
IP20
Grau de proteção (NEMA)
Outros

Dimensões

1150DIM-42
