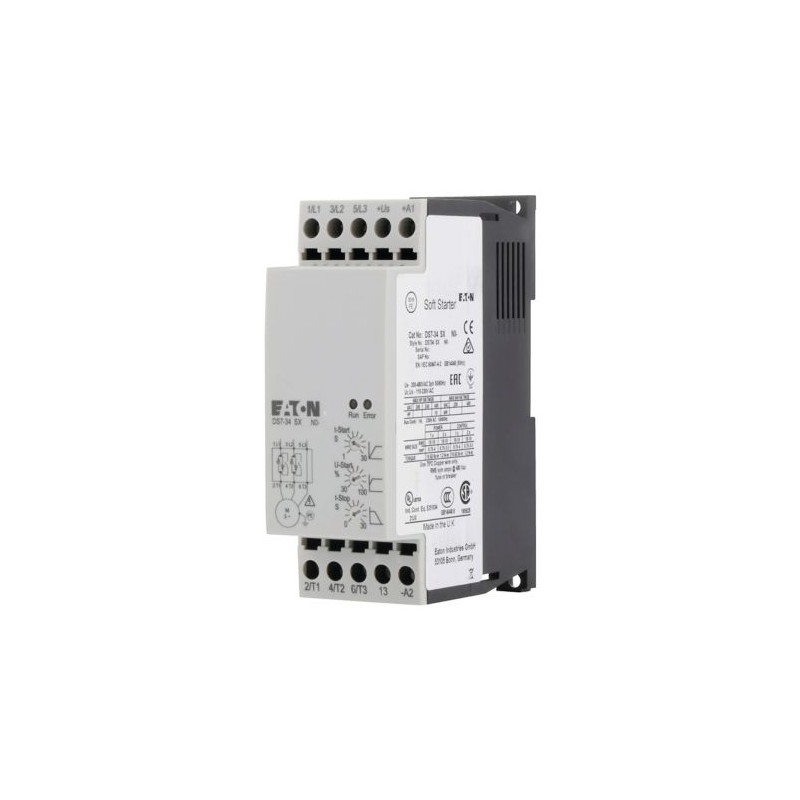

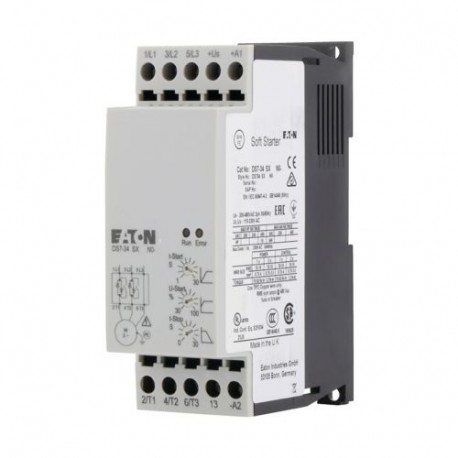

Normas
IEC/EN 60947-4-2
UL 508
CSA22.2-14
Aprovações
UL
CSA
C-Tick
Da ukrsepro
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-3
Calor úmido, cíclico, IEC 60068-2-10
Temperatura ambienteOperação [ϑ]
-5 - +40
até 60 com 2% de redução por Kelvin, o aumento de temperatura °C
Temperatura ambienteArmazenamento [ϑ]
-25 - +60 °C
Altitude
0 - 1000 m, acima do que 1 % de redução por cada 100 m , até 2000 m m
Posição de montagem
Vertical
Grau de proteçãoGrau de Proteção
IP20
Proteção contra contato direto
Dedo - e a volta da mão-prova
Categoria de sobretensão/grau de poluição
II/2
Resistência a choques
8 g/ms 11
Resistência a vibrações a PT 60721-3-2
2M2
Rádio o nível de interferência (IEC/EN 55011)
Um
Estática dissipação de calor, não-dependente da corrente [Pvs]
0,2 W
Principal a realização de caminhos
Nominal tensão de operação [Ue]
200 - 480 V CA
Frequência de alimentação [fLN]
50/60 Hz
Corrente operacional nominal [eue]CA-53 [EUe]
4 Uma
Atribuída classificação do motor (Padrão de conexão Em Linha)em 230 V, 50 Hz [P]
0,75 kW
Atribuída classificação do motor (Padrão de conexão Em Linha)em 400 V, 50 Hz [P]
1,5 kW
Atribuída classificação do motor (Padrão de conexão Em Linha)a 200 V, 60 Hz [P]
0.75 HP
Atribuída classificação do motor (Padrão de conexão Em Linha)em 230 V, 60 Hz [P]
1 HP
Atribuída classificação do motor (Padrão de conexão Em Linha)em 460 V, 60 Hz [P]
2 HP
Ciclo de sobrecarga IEC/EN 60947-4-2AC-53.o-c
4: AC-53.o-c: 3 - 5: 75 - 10
Ciclo de sobrecarga IEC/EN 60947-4-2Interno ignorar contactos
✓
Curto-circuitoDigite "1" coordenação
PKM0-4 (+ CL-PKZ0)
Curto-circuitoDigite "2" coordenação (adicionais com os fusíveis para coordenação tipo "1")
3 x 170M1359
Fusível base (número x de parte nenhuma.)
3 x 170H1007
Comprimento do caboSólidos
1 x (0.75 - 4)
2 x (0.75 - 2.5) mmDois
Comprimento do caboFlexível com virola
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mmDois
Comprimento do caboSólido ou trançado
18 - 10 AWG
Comprimento do caboTorque de aperto
1.2 Nm
Comprimento do caboChave de fenda (PZ: Pozidriv)
PZ2; 1 x 6 mm mm
Cabos de controleSólidos
1 x (0.75 - 4)
2 x (0.75 - 2.5) mmDois
Cabos de controleFlexível com virola
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mmDois
Cabos de controleSólido ou trançado
18 - 10 AWG
Cabos de controleTorque de aperto
1.2 Nm
Cabos de controleChave de fenda
0,8 x 5,5
1 x 6 mm
Entradas digitaisControle de tensãoAC operado
110 V AC - 15 % - 230 VCA +10 % V AC
Entradas digitaisConsumo de corrente a 24 VExterna De 24 V
1.6 mA
Entradas digitaisConsumo de corrente de 230 V
4 mA
Entradas digitaisPick-up de tensãoAC operado
108 - 253 V AC
Entradas digitaisQueda de tensão [x Us]AC operado
0 - 15 V AC
Entradas digitaisPick-up tempoAC operado
250 ms
Entradas digitaisDrop-outAC operado
350 ms
Regulador de abastecimentoTensão [Us]
110 V AC -15 % - 230 VCA +10 % V
Regulador de abastecimentoConsumo de corrente [Ie]
50 mA
Regulador de abastecimentoNotas
Tensão de alimentação externa
Saídas de reléNúmero
1 (TOR)
Saídas de reléFaixa de tensão
=UsV AC
Saídas de reléAC-11 faixa de corrente
1, AC-11
A função de arranque suave
Tempos de rampa deAceleração
1 - 30 s
Tempos de rampa deDesaceleração
0 - 30 s
Início de tensão (= turn-off tensão)
30100 %
Iniciar pedestal
30 - 100 %
Campos de aplicaçãoCampos de aplicação
Começando macio de três-fase de motores assíncronos
Campos de aplicação1-motores de fase
●
Campos de aplicação3-fase de motores
✓
Comutação rápida (semicondutor contator)
- (mínimo o tempo de rampa de 1s)
A função de arranque suave
✓
Reversão de partida
Solução externa necessária
Supressão de transientes de encerramento
✓
Supressão de DC e componentes para motores
✓
Potencial de isolamento entre a alimentação e o controle de seções
✓
Nominal de impulso atmosférico tensão:
- 1.2 µs/50 µs (tempo de subida/descida de tempo do pulso de acordo com a IEC/EN 60947-2 ou -3)
- Aplica-se para o controle do circuito de alimentação/seção/gabinete
