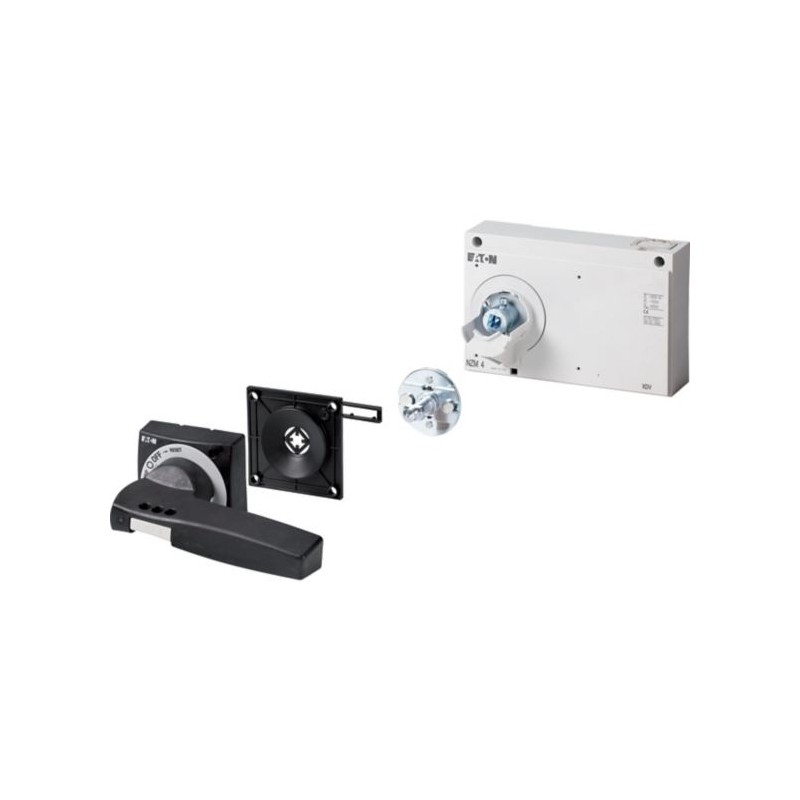

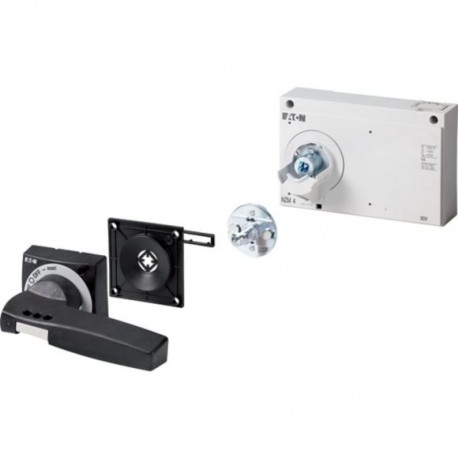

NZM4-XTVDV 266616 EATON ELECTRIC acc.giratorio controle de preto e com fechadura Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

NZM4-XTVDV 266616 EATON ELECTRIC acc.giratorio controle de preto e com fechadura

NZM4-XTVDV

266616

EATON-MOELLER

acc.giratorio controle de preto e com fechadura

Mais detalhes


Disjuntores de baixa tensão > Manete para dispositivos de comutação

Acessórios NZM

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $215.47
Preço unitário: $215.47

Quantidade Preço
1+$215.47
2+$199.24
3+$197.06
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

geralmente comprados juntos

▲

Mais informação

▲


Porta de acoplamento manopla rotativa, com fechadura na alça+mudar
Acessórios opcionais para disjuntor série NZM oferece um portfólio abrangente de possibilidades de aplicação para uso em todo o mundo. Modular grupos funcionais fazer a montagem flexível e simples. Nota: Completa, incluindo o rotary unidade e acoplamento de peças. Advertência externa de chapa de designação, a etiqueta pode ser cortada em. Padrão, preto/cinza. Fechadura no punho e alternar o uso de até 3 cadeados. Pode ser travada na posição 0, com as devidas modificações também em I posição. Fechadura no interruptor na posição 0. Com intertravamento da porta.. Pode ser usado com: NZM4(-4), N(S), 4(-4)

Programa de entrega

A gama de produtos
Acessórios
Acessórios
Porta de acoplamento manopla rotativa
Padrão/Aprovação
UL/CSA, IEC
Construção de tamanho
NZM4
Descrição
Porta de acoplamento manopla rotativa para operação do comutador através de um fechado o painel de controle da porta
Função
Padrão, preto/cinza
Classe de proteção
IP66
UL/CSA Tipo 4X, Tipo 12
Instalação de bloqueio
bloqueável na alça da alternar o uso de até 3 cadeados
Modificável no punho em posição bem eu
Com intertravamento da porta
De intertravamento da porta
Não derrotado no bloqueada e EM posições de
Pode ser modificado na caixa desbloqueado NA posição
Pode ser modificado de tal forma que ele pode ser derrotado desde o lado de fora com uma chave de fenda
Porta pode ser aberta em OFF
Projeto de planejamento de informação
Advertência externa de chapa de designação, a etiqueta pode ser cortada em.
Completa, incluindo o rotary unidade e acoplamento de peças
Extensão do eixo para além disso necessário.
Para uso com
NZM4(-4), N(S), 4(-4)
com fechadura
duplo
Notas

O disjuntor pode também ser instalado em uma posição deitada de 90 ° esquerda/direita, com o punho ainda na mesma posição.

Verificação de projeto como de acordo com a IEC/EN 61439

IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / Puxador para poder disjuntor (EC000229)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / disjuntor (LV < 1 kV) / Puxador para dispositivos de chaveamento ([email protected] [AKF012014])
Com fechadura
Sim
Cor
Preto
Adequado para parada de emergência
Nenhum
Com extensão de eixo
Nenhum
Apropriados para a alimentação de disjuntor
Sim
Adequado para o interruptor seccionador
Sim

Aprovações

Padrões De Produto
UL489; CSA-C22.2 Nº 5-09; IEC60947, a marcação CE
UL Arquivo Nº.
E140305
UL Controlo de Categoria Nenhuma.
DIHS
CSA Arquivo.
022086
CSA Classe Nenhuma.
1437-01
América Do Norte Certificação
UL, CSA
Grau de Proteção
IEC: IP66, UL/CSA Tipo 4X, 12

Dimensões

123X491
123X196
123X559
Mínima da porta acoplamento manopla rotativa folga da porta de ponto de articulação
