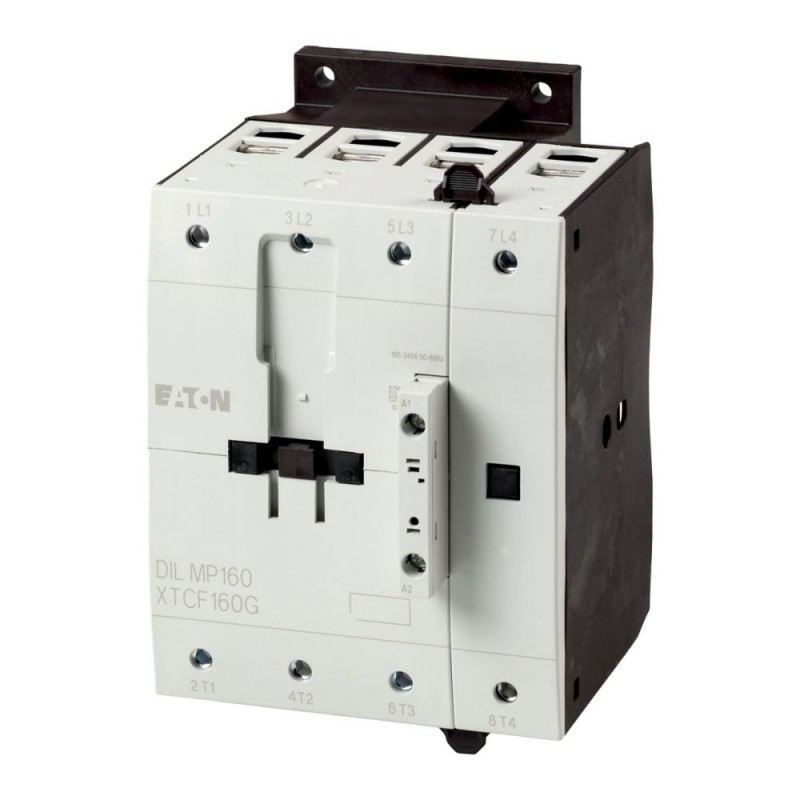

DILMP160(RAC240) 109915 XTCF160G00B EATON ELECTRIC XTCF160G00B contator 4p 160A DILMP160-10 (230v50 / 60 Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

DILMP160(RAC240) 109915 XTCF160G00B EATON ELECTRIC XTCF160G00B contator 4p 160A DILMP160-10 (230v50 / 60

DILMP160(RAC240)

109915

XTCF160G00B

EATON-MOELLER

XTCF160G00B contator 4p 160A DILMP160-10 (230v50 / 60

Contator de Alimentação 4 Polos Conexão de Parafuso 160 A AC-1 RAC240

Contator, 4 polos, 160 A, RAC 240: 190 - 240 V 50/60 Hz, operação AC

Mais detalhes


Disjuntores de baixa tensão > Contator de potência para comutar a alimentação de CA

Contatores até 170A

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $358.14
Preço unitário: $358.14

Quantidade Preço
1+$358.14
2+$338.68
3+$333.86
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

geralmente comprados juntos

▲

Mais informação

▲


Contator, 4 pólos, 160, RAC 240: 190 - 240 V, 50/60 Hz, operação CA
Contator, Aplicação: Contatores para 4 pólos elétricos consumidores, Contatores até 200 A, 4 pólos, categoria de Utilização: AC-1: Não-indutivo, ou um pouco de cargas indutivas, fornos de resistência, NAC-3: Normal motores de indução AC: iniciar, desligar durante a execução, técnica de Ligação: terminal de Parafuso, Número de pólos: 4 pólos, 380 V, 400 V: Ie= 95, Convencional com ar livre de corrente térmica, 3 pólos, 50 - 60 Hz Abrir a 40 °C: Ith =Ie= 160, entre: I= 128 A, Convencional com ar livre de corrente térmica, 1 de pólo aberto: Om= 415 Uma, entre: I= 373 A, 220 V, 230 V: P= 30 kW, 380 V, 400 V: P= 45 kW, 660 V 690 V: P= 75 kW, Instruções: Contactos EN 50 012., integrada dos picos de circuito de acionamento eletrônica, Tensão AC/DC: operação CA

Programa de entrega

A gama de produtos
Contatores
Aplicação
Contatores para 4 pólos elétricos consumidores
Subintervalo
Contatores até 200 A, 4 pólos
Categoria de utilização
AC-1: Não-indutivo, ou um pouco de cargas indutivas, fornos de resistência
NAC-3: Normal motores de indução AC: iniciar, desligar durante a execução
Técnica de conexão
Terminais de parafuso
Número de pólos
4 pólos
Corrente operacional nominal
AC-1Convencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 Hza 40 °C [Ith=Eue]
160
AC-1Convencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 Hza 50 °C [Ith=Eue]
150 A
AC-1Convencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 Hza 55 °C [Ith=Eue]
143 A
AC-1Convencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 Hza 60 °C [Ith=Eue]
138 A
Contato sequência
210S028
Para uso com
DILM150-XHI(A)(V)...
DILM1000-XHI(V)...
De acionamento tensão
RAC 240: 190 - 240 V, 50/60 Hz
Tensão AC/DC
Operação CA
Conexão para SmartWire-DT
nenhum
Instruções
Contactos EN 50 012.
integrada dos picos de circuito de acionamento eletrônica
Se reúne os requisitos para a redução de tensão de proteção, tal como estabelecido pela VDE-AR-N 4105:2018-11.

Dados técnicos

Geral
Normas
IEC/EN 60947, VDE 0660 UL, CSA
Vida útil mecânicaAC operado [Operações]
10 x 10Seis
Vida útil mecânicaOperado DC [Operações]
10 x 10Seis
Freqüência de operação, mecânicaAC operado [Operações/h]
Três mil seiscentos
Freqüência de operação, mecânicaDC operados Operações/h]
Três mil seiscentos
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-3
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambienteAberto
-25 - +60 °C
Temperatura ambienteEntre
- 25 - 40 °C
Temperatura ambienteArmazenamento
- 40 - 80 °C
Posição de montagemPosição de montagem
210N017210N018
Mecânica, resistência ao choque (IEC/EN 60068-2-27)Meia-sinusoidal de choque, de 10 msContatos principaisN/O contact
10 g
Mecânica, resistência ao choque (IEC/EN 60068-2-27)Meia-sinusoidal de choque, de 10 msContatos auxiliaresN/O contact
7 g
Mecânica, resistência ao choque (IEC/EN 60068-2-27)Meia-sinusoidal de choque, de 10 msContatos auxiliaresN/C contact
5 g
Grau de Proteção
IP00
Altitude
Max. 2000 m
Proteção contra contato direto quando acionada a partir da frente (PT 50274)
Dedo e volta da mão-prova
Comprimento de decapagem
15 mm
A capacidade do Terminal do cabo principalFlexível com virola
1 x (10 - 95)
2 x (10 - 70) mmDois
A capacidade do Terminal do cabo principalEncalhado
1 x (16 - 120)
2 x (16 - 95) mmDois
A capacidade do Terminal do cabo principalSólido ou trançado
8 - 3/0 AWG
A capacidade do Terminal do cabo principalTelevisão condutor [Lamellenzahl x Breite x Dicke ]
2 x (6 x 16 x 0,8) mm
A capacidade do Terminal do cabo principalTerminais de parafuso
M10
A capacidade do Terminal do cabo principalTorque de aperto
14 Nm
A capacidade do Terminal do cabo principalComprimento de decapagem
15 mm
A capacidade do Terminal do circuito de controle cabosSólidos
1 x (0.75 - 4)
2 x (0.75 - 4) mmDois
A capacidade do Terminal do circuito de controle cabosFlexível com virola
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mmDois
A capacidade do Terminal do circuito de controle cabosSólido ou trançado
18 - 14 AWG
A capacidade do Terminal do circuito de controle cabosComprimento de decapagem
10 mm
A capacidade do Terminal do circuito de controle cabosTerminais de parafuso
M3.5
A capacidade do Terminal do circuito de controle cabosTorque de aperto
1.2 Nm
FerramentaO cabo principalSextavado interno cabeça-de-chave [SW]
5 mm
FerramentaCircuito de controle cabosChave de fenda Pozidriv
2 Tamanho
FerramentaCircuito de controle cabosChave de fenda padrão
0,8 x 5.5
1 x 6 mm
Principal a realização de caminhos
Nominal de impulso atmosférico tensão [Uimp]
8000 V AC
Categoria de sobretensão/grau de poluição
III/3
Tensão nominal de isolamento [Ueu]
690 V AC
Tensão operacional nominal [Ue]
690 V AC
Isolamento de segurança EN 61140entre a bobina e os contatos
440 V CA
Isolamento de segurança EN 61140entre os contatos
440 V CA
Capacidade de decisão (cos ϕ) [Até 690 V]
Um mil trezentos e trinta
De acordo com a norma IEC/EN 60947 UM
Capacidade de interrupção220 V 230 V
950 Um
Capacidade de interrupção380 V, 400 V
950 Um
Capacidade de interrupção500 V
950 Um
Capacidade de interrupção660 V 690 V
750
Curto-circuitoProteção contra curto-circuito máximo do fusívelDigite "2" coordenação400 V [gG/gL 500 V]
160
Curto-circuitoProteção contra curto-circuito máximo do fusívelDigite "2" coordenação690 V [gG/gL 690 V]
160
Curto-circuitoProteção contra curto-circuito máximo do fusívelDigite "1" coordenação400 V [gG/gL 500 V]
250 A
Curto-circuitoProteção contra curto-circuito máximo do fusívelDigite "1" coordenação690 V [gG/gL 690 V]
200 A
AC
AC-1Corrente operacional nominalConvencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 HzAbertoa 40 °C [Ith=Eue]
160
AC-1Corrente operacional nominalConvencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 HzAbertoa 50 °C [Ith=Eue]
150 A
AC-1Corrente operacional nominalConvencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 HzAbertoa 55 °C [Ith=Eue]
143 A
AC-1Corrente operacional nominalConvencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 HzAbertoa 60 °C [Ith=Eue]
138 A
AC-1Corrente operacional nominalConvencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 Hzfechado [euth]
128 Um
AC-1Corrente operacional nominalConvencionais de ar livre do corrente térmica, 1 poleabra o [euth]
415 Uma
AC-1Corrente operacional nominalConvencionais de ar livre do corrente térmica, 1 polefechado [euth]
373 Uma
AC-1Potência nominal do Motor [P]220/230 V [P]
58 kW
AC-1Potência nominal do Motor [P]240 V [P]
63 kW
AC-1Potência nominal do Motor [P]380/400 V [P]
100 kW
AC-1Potência nominal do Motor [P]415 V [P]
109 kW
AC-1Potência nominal do Motor [P]440 V [P]
116 kW
AC-1Potência nominal do Motor [P]500 V [P]
132 kW
AC-1Potência nominal do Motor [P]690 V [P]
174 kW
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 HzNotas
Em temperatura ambiente máxima (abrir.)
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz220 V 230 V [Ie]
95 Um
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz240 V [Ie]
95 Um
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz380 V, 400 V [Ie]
95 Um
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz415 V [Ie]
95 Um
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz440V [EUe]
95 Um
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz500 V [Ie]
95 Um
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz660 V 690 V [Ie]
80 A
AC-3Potência nominal do Motor [P]220 V 230 V [P]
De 30 kW
AC-3Potência nominal do Motor [P]240 [P]
33 kW
AC-3Potência nominal do Motor [P]380 V, 400 V [P]
45 kW
AC-3Potência nominal do Motor [P]415 V [P]
57 kW
AC-3Potência nominal do Motor [P]440 V [P]
60 kW
AC-3Potência nominal do Motor [P]500 V [P]
70 kW
AC-3Potência nominal do Motor [P]660 V 690 V [P]
75 kW
DC
Corrente operacional nominal, abertoDC-160 V [Ie]
160
Corrente operacional nominal, abertoDC-1110 V [Ie]
160
Corrente operacional nominal, abertoDC-1220 V [Ie]
160
Atual de perda de calor
3 pólo, no que euth(60°)
36.3 W
Impedância por pólo
0.6 mΩ
Ímã de sistemas
Tolerância de tensãoAC operado 50 Hz [Pegar]
0.8 - 1.15 x Uc
Tolerância de tensãoAC operado 50/60 Hz
0.8 - 1.15 x Uc
Tolerância de tensãoQueda de tensão AC operado [em Queda]
0.25 - 0,6 x Uc
O consumo de energia da bobina em um estado frio e 1.0 x USAC operado 50/60 Hz [Pegar]
180 VA
O consumo de energia da bobina em um estado frio e 1.0 x USAC operado 50/60 Hz [Pegar]
150 W
O consumo de energia da bobina em um estado frio e 1.0 x USAC operado 50/60 Hz [Selagem]
3.1 VA
O consumo de energia da bobina em um estado frio e 1.0 x USAC operado 50/60 Hz [Selagem]
2.3 W
Fator de serviço
100 % DF
Tempo de troca em 100 % US(valor recomendado)Contatos principaisAC operadoAtraso do fechamento
28 - 33 ms
Tempo de troca em 100 % US(valor recomendado)Contatos principaisAC operadoAtraso na abertura
35 - 41 ms
Tempo de troca em 100 % US(valor recomendado)Admissível de corrente residual com a atuação da A1 - A2 pelo sistema eletrônico (com 0 sinal).
≦ 1 mA
A classificação de dados para tipos de aprovados
Capacidade de comutação deMáxima potência do motorTrês fases200 V
208 V
25 HP
Capacidade de comutação deMáxima potência do motorTrês fases230 V
240 V
40 HP
Capacidade de comutação deMáxima potência do motorTrês fases460 V
480 V
75 HP
Capacidade de comutação deMáxima potência do motorTrês fases575 V
600 V
100 HP
Capacidade de comutação deMáxima potência do motorFase única115 V
120 V
7.5 HP
Capacidade de comutação deMáxima potência do motorFase única230 V
240 V
15 HP
Capacidade de comutação deUso geral
125 A
Corrente De Curto-Circuito ClassificaçãoBásica Da AvaliaçãoSCCR
10 kA
Corrente De Curto-Circuito ClassificaçãoBásica Da Avaliaçãomax. Fusível
600
Corrente De Curto-Circuito ClassificaçãoBásica Da Avaliaçãomax. CB
600
Corrente De Curto-Circuito Classificação480 V Alto De FalhaSCCR (fusível)
30/100 kA
Corrente De Curto-Circuito Classificação480 V Alto De Falhamax. Fusível
300/300 Classe J A
Corrente De Curto-Circuito Classificação480 V Alto De FalhaSCCR (CB)
65 kA
Corrente De Curto-Circuito Classificação480 V Alto De Falhamax. CB
250 A
Corrente De Curto-Circuito Classificação600 V Alto De FalhaSCCR (fusível)
30/100 kA
Corrente De Curto-Circuito Classificação600 V Alto De Falhamax. Fusível
300/300 Classe J A
Corrente De Curto-Circuito Classificação600 V Alto De FalhaSCCR (CB)
30 kA
Corrente De Curto-Circuito Classificação600 V Alto De Falhamax. CB
350 A
A Finalidade Especial De ClassificaçõesElétrica De Lâmpadas De Descarga (Lastro)480 V 60Hz 3phase, 277 60Hz 1phase
100 A
A Finalidade Especial De ClassificaçõesElétrica De Lâmpadas De Descarga (Lastro)600 V 60Hz 3phase, 347V 60Hz 1phase
100 A
A Finalidade Especial De ClassificaçõesAs Lâmpadas Incandescentes (De Tungstênio)480 V 60Hz 3phase, 277 60Hz 1phase
100 A
A Finalidade Especial De ClassificaçõesAs Lâmpadas Incandescentes (De Tungstênio)600 V 60Hz 3phase, 347V 60Hz 1phase
100 A
A Finalidade Especial De ClassificaçõesResistência De Aquecimento Do Ar480 V 60Hz 3phase, 277 60Hz 1phase
110 A
A Finalidade Especial De ClassificaçõesResistência De Aquecimento Do Ar600 V 60Hz 3phase, 347V 60Hz 1phase
110 A
A Finalidade Especial De ClassificaçõesControle de refrigeração (CSA apenas)ERS 480 V 60Hz 3phase
540 Uma
A Finalidade Especial De ClassificaçõesControle de refrigeração (CSA apenas)FLA 480 V 60Hz 3phase
90 A
A Finalidade Especial De ClassificaçõesControle de refrigeração (CSA apenas)ERS 600 V 60Hz 3phase
420 Um
A Finalidade Especial De ClassificaçõesControle de refrigeração (CSA apenas)FLA 600 V 60Hz 3phase
70
A Finalidade Especial De ClassificaçõesControle Do Elevador200V 60Hz 3phase
20 HP
A Finalidade Especial De ClassificaçõesControle Do Elevador200V 60Hz 3phase
Um 62.1
A Finalidade Especial De ClassificaçõesControle Do Elevador240V 60Hz 3phase
30 HP
A Finalidade Especial De ClassificaçõesControle Do Elevador240V 60Hz 3phase
80 A
A Finalidade Especial De ClassificaçõesControle Do Elevador480 V 60Hz 3phase
60 HP
A Finalidade Especial De ClassificaçõesControle Do Elevador480 V 60Hz 3phase
77 A
A Finalidade Especial De ClassificaçõesControle Do Elevador600 V 60Hz 3phase
75 HP
A Finalidade Especial De ClassificaçõesControle Do Elevador600 V 60Hz 3phase
77 A

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
160
Dissipação de calor por pólo, dependente da corrente [Pvid]
12.1 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
36.3 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
2.3 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+60 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / contator de Potência, AC de comutação (EC000066)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Contator (LV) / contator de Potência, CA (troca de [email protected] [AAB718015])
Avaliado controle de tensão de alimentação Nos no AC 50HZ
190 - 240 V
Avaliado controle de tensão de alimentação Nos no AC 60HZ
190 - 240 V
Avaliado controle de tensão de alimentação-Nos em DC
0 - 0 V
Tipo de tensão para acionamento
AC
Operação de corrente nominal Ie AC-1, 400 V
160
Operação de corrente nominal Ie AC-3, 400 V
95 Um
Nominal de operação de alimentação em AC-3, 400 V
45 kW
Operação de corrente nominal Ie AC-4, 400 V
65 Um
Nominal de operação de alimentação em AC-4, 400 V
33 kW
Nominal de operação de potência NEMA
55 kW
Modular versão
Nenhum
Número de contatos auxiliares como contato normalmente aberto
Zero
Número de contatos auxiliares como contato normalmente fechado
Zero
Tipo de conexão elétrica do circuito principal
Conexão a parafuso
Número de contatos normalmente fechados como contato principal
Zero
Número de contatos principal como contato normalmente aberto
Quatro

Aprovações

Padrões De Produto
IEC/EN 60947-4-1; UL 60947-4-1; CSA - C22.2 Nº 60947-4-1-14; marcação CE
UL Arquivo Nº.
E29096
UL Controlo de Categoria Nenhuma.
NLDX
CSA Arquivo.
012528
CSA Classe Nenhuma.
2411-03, 3211-04
América Do Norte Certificação
UL, CSA
Especialmente concebido para a América do Norte
Nenhum

Características

2110CON-3
Acessórios
1: módulo de contato Auxiliar
2: Picos
Curva característica
2110DIA-3
Comutação de 4 pólos, cargas não-motoras
Características operacionais
Não indutivo e um pouco de cargas indutivas
Características elétricas
Interruptor: 1 x corrente operacional nominal
Desligar: 1 x corrente operacional nominal
Categoria de utilização
100 % de CA-1
Exemplos típicos de aplicação
Aquecimento elétrico

Dimensões

2110DIM-14
Contatores
2110DIM-15
distância ao lado de peças ligadas à terra: 10 mm
DILMP125
DILMP160
DILMP200

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 34 Mbytes

Avaliações: (0) ▲

Não há comentários do produto ainda.

Adicionar avaliação
Adicionar avaliação
ocultar formulário
Avaliação:
Nome:
Email:
Título:
Opinión:
Você recomendaria esse produto para comprar?
  Captcha
  Adicionar avaliação

Últimas opiniões dos nossos clientes

Todas as classificações que recebemos a partir dos itens que oferecemos são reais e verificadas. Um pequeno gesto, mas muito valioso. Então, obrigado por esse minuto você gasta em deixar-nos a sua opinião e classificação de produtos, porque nos ajuda a continuar a melhorar e oferecer maior qualidade de serviço.
