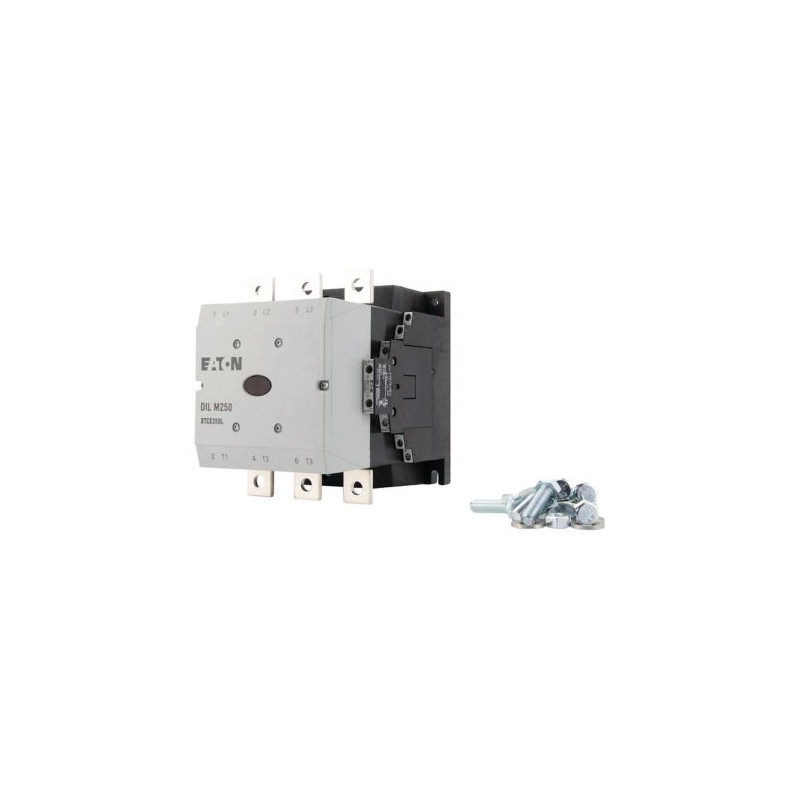

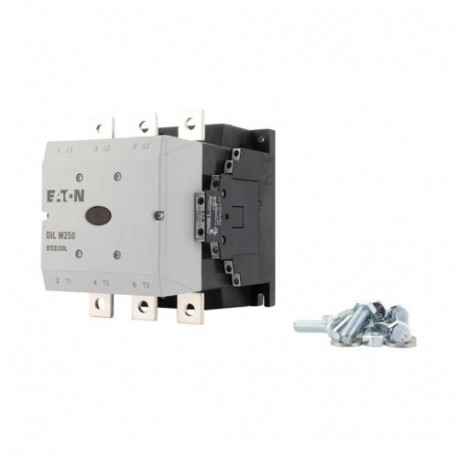

DILM250/22(RA250) 208201 XTCE250L22A EATON ELECTRIC XTCE250L22A Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

DILM250/22(RA250) 208201 XTCE250L22A EATON ELECTRIC XTCE250L22A

DILM250/22(RA250)

208201

XTCE250L22A

EATON-MOELLER

XTCE250L22A

Contator de Potência Conexão de parafuso 3 polos + 2 NO + 2 NC 250 A

Contator, 380 V 400 V 132 kW, 2 N/A, 2 NC, RA 250: 110 - 250 V 40 - 60 Hz / 110 - 350 V DC, AC e DC, Conexão por parafuso

Mais detalhes


Disjuntores de baixa tensão > Contator de potência para comutar a alimentação de CA

Contatores mais de 170 A

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $1,545.42
Preço unitário: $1,545.42

*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

PRODUTOS VISUALIZADOS


Mais informação

▲


Contator, 380 V, 400 V, 132 kW, 2 N/S, 2 NC, RA 250: 110 - 250 V 40 - 60 Hz/110 - 350 V DC, AC e DC operação, conexão a Parafuso
Contator, Aplicação: Contatores para Motores, o Conforto dispositivos superior a 170 A, categoria de Utilização: AC-1: Não-indutivo, ou um pouco de cargas indutivas, fornos de resistência, NAC-3: Normal motores de indução AC: iniciar, desligar durante a execução, AC-4: Normal motores de indução AC: de partida, de ligar, de inversão, avanço, técnica de Conexão: conexão a Parafuso, corrente operacional Nominal AC-3 380 V, 400 V: Ie= 250 A, corrente operacional Nominal AC-1 Convencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 Hz Abrir a 40 °C: Om =Ie= 430 Uma, entre: I= 300, corrente operacional Nominal AC-1 Convencionais de ar livre do corrente térmica, 1 de pólo aberto: Om= 825 Uma, entre: I= 742 Um, Max. a classificação para motores trifásicos, 50 - 60 Hz AC-3 220 V 230 V: P= 75 kW, 380 V, 400 V: P= 132 kW, 660 V 690 V: P= 170 kW, Max. a classificação para motores trifásicos, 50 - 60 Hz AC-4 220 V 230 V: P= 62 kW, 380 V, 400 V: P= 110 kW, 660 V 690 V: P= 137 kW, Pode ser combinado com contato auxiliar: DILM820-XHI..., Contatos N/S = Normalmente aberto: 2 N/S, Contatos N/C = Normalmente fechado: 2 NC, Instruções: integrada dos picos de circuito de acionamento eletrônica, 660 V 690 V ou 1000 V: não diretamente de marcha à ré, Tensão AC/DC: AC e DC operação

Programa de entrega

A gama de produtos
Contatores
Aplicação
Contatores para Motores
Subintervalo
Conforto dispositivos superior a 170 Um
Categoria de utilização
AC-1: Não-indutivo, ou um pouco de cargas indutivas, fornos de resistência
NAC-3: Normal motores de indução AC: iniciar, desligar durante a execução
AC-4: Normal motores de indução AC: de partida, de ligar, de marcha à ré, movendo -
Técnica de conexão
Conexão a parafuso
Corrente operacional nominal
AC-3380 V, 400 V [Ie]
250 A
AC-1Convencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 HzAbertoa 40 °C [Ith=Eue]
430 Uma
AC-1Convencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 Hzfechado [euth]
300
AC-1Convencionais de ar livre do corrente térmica, 1 poleabra o [euth]
825 Uma
AC-1Convencionais de ar livre do corrente térmica, 1 polefechado [euth]
742 Um
Max. a classificação para motores trifásicos, 50 - 60 Hz
AC-3220 V 230 V [P]
75 kW
AC-3380 V, 400 V [P]
132 kW
AC-3660 V 690 V [P]
170 kW
AC-31000 V [P]
108 kW
AC-4220 V 230 V [P]
62 kW
AC-4380 V, 400 V [P]
110 kW
AC-4660 V 690 V [P]
137 kW
AC-41000 V [P]
108 kW
Contato sequência
210S058
Pode ser combinado com contato auxiliar
DILM820-XHI...
De acionamento tensão
RA 250: 110 - 250 V 40 - 60 Hz/110 - 350 V DC
Tensão AC/DC
AC e DC operação
Contactos
N/S = Normalmente aberto
2 N/S
N/C = Normalmente fechado
2 NC
Contatos auxiliares
variantes possíveis em contato auxiliar do módulo de opções de ajuste
na lateral: 2 x DILM820-XHI11(V)-SI; 2 x DILM820-XHI11-SA
Contatos auxiliares de montagem lateral
2100DRW-97
Instruções
Interlocked opostos contatos de acordo com a norma IEC/EN 60947-5-1 Apêndice L, dentro do módulo de contato auxiliar
Contatos auxiliares usado como espelho de contatos de acordo com a norma IEC/EN 60947-4-1 Apêndice F (não N/C final aberto)
Instruções
integrada dos picos de circuito de acionamento eletrônica
660 V 690 V ou 1000 V: não diretamente de marcha à ré

Dados técnicos

Geral
Normas
IEC/EN 60947, VDE 0660 UL, CSA
Vida útil mecânicaAC operado [Operações]
10 x 10Seis
Vida útil mecânicaOperado DC [Operações]
10 x 10Seis
Freqüência de operação, mecânicaAC operado [Operações/h]
Três mil
Freqüência de operação, mecânicaDC operados Operações/h]
Três mil
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambienteAberto
-40 - +60 °C
Temperatura ambienteEntre
- 40 - + 40 °C
Temperatura ambienteArmazenamento
- 40 - + 80 °C
Posição de montagem
210N017210N018
Mecânica, resistência ao choque (IEC/EN 60068-2-27)Meia-sinusoidal de choque, de 10 msContatos principaisN/O contact
10 g
Mecânica, resistência ao choque (IEC/EN 60068-2-27)Meia-sinusoidal de choque, de 10 msContatos auxiliaresN/O contact
10 g
Mecânica, resistência ao choque (IEC/EN 60068-2-27)Meia-sinusoidal de choque, de 10 msContatos auxiliaresN/C contact
8 g
Grau de Proteção
IP00
Proteção contra contato direto quando acionada a partir da frente (PT 50274)
Dedo e volta da mão-prova com o terminal de mortalha, ou bloco de terminais
Altitude
Max. 2000 m
PesoAC operado
7.07 kg
PesoOperado DC
7.07 kg
PesoPeso
7.07 kg
A capacidade do Terminal do cabo principalFlexível com terminal de cabo
50 - 240 mmDois
A capacidade do Terminal do cabo principalChocado com o terminal do cabo
70 - 240 mmDois
A capacidade do Terminal do cabo principalSólido ou trançado
2/0 - 500 MCM AWG
A capacidade do Terminal do cabo principalTelevisão condutor [Lamellenzahl x Breite x Dicke ]
Fixação com televisão por cabo terminal ou cabo de blocos de terminais
Ver a capacidade do terminal para cabo terminal de blocos mm
A capacidade do Terminal do cabo principalBarramento [Largura]
25 mm
O cabo principal de ligação parafuso/parafuso
M10
Torque de aperto
24 Nm
A capacidade do Terminal do circuito de controle cabosSólidos
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mmDois
A capacidade do Terminal do circuito de controle cabosFlexível com virola
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mmDois
A capacidade do Terminal do circuito de controle cabosSólido ou trançado
18 - 14 AWG
Circuito de controle a ligação do cabo parafuso/parafuso
M3.5
Torque de aperto
1.2 Nm
FerramentaO cabo principalDistância entre faces
16 mm
FerramentaCircuito de controle cabosChave de fenda Pozidriv
2 Tamanho
Principal a realização de caminhos
Nominal de impulso atmosférico tensão [Uimp]
8000 V AC
Categoria de sobretensão/grau de poluição
III/3
Tensão nominal de isolamento [Ueu]
1000 V AC
Tensão operacional nominal [Ue]
1000 V AC
Isolamento de segurança EN 61140entre a bobina e os contatos
500 V CA
Isolamento de segurança EN 61140entre os contatos
500 V CA
Capacidade de decisão " (p.f. a norma IEC/EN 60947)
3000
Capacidade de interrupção220 V 230 V
2500 A
Capacidade de interrupção380 V, 400 V
2500 A
Capacidade de interrupção500 V
2500 A
Capacidade de interrupção660 V 690 V
2500 A
Capacidade de interrupção1000 V
760 Uma
A vida útil dos componentes
AC1: Ver → Engenharia, curvas características
AC3: Ver → Engenharia, curvas características
AC4: Ver → Engenharia, curvas características
Curto-circuitoProteção contra curto-circuito máximo do fusívelDigite "2" coordenação400 V [gG/gL 500 V]
315 A
Curto-circuitoProteção contra curto-circuito máximo do fusívelDigite "2" coordenação690 V [gG/gL 690 V]
315 A
Curto-circuitoProteção contra curto-circuito máximo do fusívelDigite "2" coordenação1000 V [gG/gL 1000 V]
160
Curto-circuitoProteção contra curto-circuito máximo do fusívelDigite "1" coordenação400 V [gG/gL 500 V]
400 A
Curto-circuitoProteção contra curto-circuito máximo do fusívelDigite "1" coordenação690 V [gG/gL 690 V]
400 A
Curto-circuitoProteção contra curto-circuito máximo do fusívelDigite "1" coordenação1000 V [gG/gL 1000 V]
200 A
AC
AC-1Corrente operacional nominalConvencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 HzAbertoa 40 °C [Ith=Eue]
430 Uma
AC-1Corrente operacional nominalConvencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 HzAbertoa 50 °C [Ith=Eue]
Uma 380
AC-1Corrente operacional nominalConvencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 HzAbertoa 55 °C [Ith=Eue]
365 Uma
AC-1Corrente operacional nominalConvencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 HzAbertoa 60 °C [Ith=Eue]
350 A
AC-1Corrente operacional nominalConvencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 Hzfechado [euth]
300
AC-1Corrente operacional nominalConvencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 HzNotas
No ambiente máxima temperatura do ar.
AC-1Corrente operacional nominalConvencionais de ar livre do corrente térmica, 1 poleNota
no ambiente máxima temperatura do ar
AC-1Corrente operacional nominalConvencionais de ar livre do corrente térmica, 1 poleabra o [euth]
825 Uma
AC-1Corrente operacional nominalConvencionais de ar livre do corrente térmica, 1 polefechado [euth]
742 Um
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 HzNotas
Em temperatura ambiente máxima (abrir.)
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz220 V 230 V [Ie]
250 A
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz240 V [Ie]
250 A
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz380 V, 400 V [Ie]
250 A
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz415 V [Ie]
250 A
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz440V [EUe]
250 A
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz500 V [Ie]
250 A
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz660 V 690 V [Ie]
185 Um
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz1000 V [Ie]
76 A
AC-3Potência nominal do Motor [P]220 V 230 V [P]
75 kW
AC-3Potência nominal do Motor [P]240 [P]
85 kW
AC-3Potência nominal do Motor [P]380 V, 400 V [P]
132 kW
AC-3Potência nominal do Motor [P]415 V [P]
143 kW
AC-3Potência nominal do Motor [P]440 V [P]
152 kW
AC-3Potência nominal do Motor [P]500 V [P]
173 kW
AC-3Potência nominal do Motor [P]660 V 690 V [P]
170 kW
AC-3Potência nominal do Motor [P]1000 V [P]
108 kW
AC-4Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz220 V 230 V [Ie]
200 A
AC-4Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz240 V [Ie]
200 A
AC-4Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz380 V, 400 V [Ie]
200 A
AC-4Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz415 V [Ie]
200 A
AC-4Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz440 V [Ie]
200 A
AC-4Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz500 V [Ie]
200 A
AC-4Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz660 V 690 V [Ie]
150 A
AC-4Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz1000 V [Ie]
76 A
AC-4Potência nominal do Motor [P]220 V 230 V [P]
62 kW
AC-4Potência nominal do Motor [P]240 V [P]
68 kW
AC-4Potência nominal do Motor [P]380 V, 400 V [P]
110 kW
AC-4Potência nominal do Motor [P]415 V [P]
117 kW
AC-4Potência nominal do Motor [P]440 V [P]
125 kW
AC-4Potência nominal do Motor [P]500 V [P]
138 kW
AC-4Potência nominal do Motor [P]660 V 690 V [P]
137 kW
AC-4Potência nominal do Motor [P]1000 V [P]
108 kW
Condensador de funcionamento
Compensação Individual, corrente operacional nominal euede três-fase de capacitoresAbertoaté 525 V
220 Um
Compensação Individual, corrente operacional nominal euede três-fase de capacitoresAberto690 V
133 Uma
Max. pico de corrente de inrush
30 x Ie
A vida útil dos componentes [Operações]
0,1 x 10Seis
Max. frequência de operação
200 Ops/h
DC
Corrente operacional nominal, abertoDC-1Notas
ver DILDC300/DILDC600 ou na solicitação de
Atual de perda de calor
3 pólo, no que euth(60°)
55 W
Actual a perda de calor Iea AC-3/400 V
28 W
Ímã de sistemas
Tolerância de tensãoUS
110 - 250 V, De 40 A 60 Hz
110 - 350 V DC
Tolerância de tensãoAC operado [Pegar]
0,7 x US min- 1.15 x US max.x US
Tolerância de tensãoOperado DC [Pegar]
0,7 x US min- 1.15 x US max.x US
Tolerância de tensãoAC operado [em Queda]
0,2 x US max.- 0.6 x US minx US
Tolerância de tensãoOperado DC [em Queda]
0,2 x US max.- 0.6 x US minx US
O consumo de energia da bobina em um estado frio e 1.0 x USNota sobre o consumo de energia
Transformador de controle com uk Superior a 6%
O consumo de energia da bobina em um estado frio e 1.0 x USPuxe-no poder [Pegar]
380 VA
O consumo de energia da bobina em um estado frio e 1.0 x USPuxe-no poder [Pegar]
250 W
O consumo de energia da bobina em um estado frio e 1.0 x USO poder de selamento [Selagem]
0 CO
O consumo de energia da bobina em um estado frio e 1.0 x USO poder de selamento [Selagem]
10.5 VA
O consumo de energia da bobina em um estado frio e 1.0 x USO poder de selamento [Selagem]
5.5 W
Fator de serviço
100 % DF
Tempo de troca em 100 % US(valor recomendado)Contatos principaisAtraso do fechamento
100 ms
Tempo de troca em 100 % US(valor recomendado)Contatos principaisAtraso na abertura
110 ms
Comportamento marginal e condições de transiçãoVedaçãoInterrupções de tensão(0 a 0,2 x Uc min) ≦ 10 ms
O tempo é superada com êxito
Comportamento marginal e condições de transiçãoVedaçãoInterrupções de tensão(0 a 0,2 x Uc min) > 10 ms
Drop-out do contator
Comportamento marginal e condições de transiçãoVedaçãoQuedas de tensão(0,2 a 0,6 x Uc min) ≦ 12 ms
O tempo é superada com êxito
Comportamento marginal e condições de transiçãoVedaçãoQuedas de tensão(0,2 a 0,6 x Uc min) > 12 ms
Drop-out do contator
Comportamento marginal e condições de transiçãoVedaçãoQuedas de tensão(0,6 a 0,7 x Uc min)
Contator está sempre ligado
Comportamento marginal e condições de transiçãoVedaçãoO excesso de tensão(1.15 ... 1,3 x Uc max.)
Contator está sempre ligado
Comportamento marginal e condições de transiçãoVedaçãoPick-up fase(0 ... 0,7 x Uc min)
Contator não liga
Comportamento marginal e condições de transiçãoVedaçãoPick-up fase(0,7 x Uc min... 1.15 x Uc max.)
Contator de parâmetros com certeza
Admissível de transição resistência de contato(do controle externo do circuito de dispositivo quando atuar A11)
≦ 500 mΩ
PLC nível de sinal (A3 - A4) IEC/EN 61131-2 (tipo 2)Alta
15 V
PLC nível de sinal (A3 - A4) IEC/EN 61131-2 (tipo 2)Baixa
5 V
Compatibilidade eletromagnética (EMC)
Compatibilidade eletromagnética
Este produto é projetado para operação em ambientes industriais (meio ambiente). A sua utilização em ambientes residenciais (ambiente B), pode causar rádio interferência de frequência, exigindo adicional de supressão de ruído de medidas.
A classificação de dados para tipos de aprovados
Capacidade de comutação deMáxima potência do motorTrês fases200 V
208 V
75 HP
Capacidade de comutação deMáxima potência do motorTrês fases230 V
240 V
100 HP
Capacidade de comutação deMáxima potência do motorTrês fases460 V
480 V
200 HP
Capacidade de comutação deMáxima potência do motorTrês fases575 V
600 V
250 HP
Capacidade de comutação deUso geral
350 A
Contatos auxiliaresPiloto DeverAC operado
A600
Contatos auxiliaresPiloto DeverOperado DC
P300
Contatos auxiliaresUso GeralAC
600 V
Contatos auxiliaresUso GeralAC
15 Um
Contatos auxiliaresUso GeralDC
250 V
Contatos auxiliaresUso GeralDC
1 Um
Corrente De Curto-Circuito ClassificaçãoBásica Da AvaliaçãoSCCR
18 kA
Corrente De Curto-Circuito ClassificaçãoBásica Da Avaliaçãomax. Fusível
700
Corrente De Curto-Circuito ClassificaçãoBásica Da Avaliaçãomax. CB
600
Corrente De Curto-Circuito Classificação480 V Alto De FalhaSCCR (fusível)
18 kA
Corrente De Curto-Circuito Classificação480 V Alto De Falhamax. Fusível
700 Classe L
Corrente De Curto-Circuito Classificação480 V Alto De FalhaSCCR (CB)
65 kA
Corrente De Curto-Circuito Classificação480 V Alto De Falhamax. CB
250 A
Corrente De Curto-Circuito Classificação600 V Alto De FalhaSCCR (fusível)
18 kA
Corrente De Curto-Circuito Classificação600 V Alto De Falhamax. Fusível
700 Classe J A
Corrente De Curto-Circuito Classificação600 V Alto De FalhaSCCR (CB)
18 kA
Corrente De Curto-Circuito Classificação600 V Alto De Falhamax. CB
600
A Finalidade Especial De ClassificaçõesPropósito definido de Classificações (de 100.000 ciclos de acc. UL 1995)ERS 480 V 60Hz 3phase
2050
A Finalidade Especial De ClassificaçõesPropósito definido de Classificações (de 100.000 ciclos de acc. UL 1995)FLA 480 V 60Hz 3phase
300
A Finalidade Especial De ClassificaçõesPropósito definido de Classificações (de 100.000 ciclos de acc. UL 1995)ERS 600 V 60Hz 3phase
De 1800 A
A Finalidade Especial De ClassificaçõesPropósito definido de Classificações (de 100.000 ciclos de acc. UL 1995)FLA 600 V 60Hz 3phase
250 A

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
250 A
Dissipação de calor por pólo, dependente da corrente [Pvid]
9.33 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
5.5 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-40 °C
Temperatura de funcionamento max.
+60 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / contator de Potência, AC de comutação (EC000066)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Contator (LV) / contator de Potência, CA (troca de [email protected] [AAB718015])
Avaliado controle de tensão de alimentação Nos no AC 50HZ
110 - 250 V
Avaliado controle de tensão de alimentação Nos no AC 60HZ
110 - 250 V
Avaliado controle de tensão de alimentação-Nos em DC
110 - 250 V
Tipo de tensão para acionamento
AC/DC
Operação de corrente nominal Ie AC-1, 400 V
429 Uma
Operação de corrente nominal Ie AC-3, 400 V
250 A
Nominal de operação de alimentação em AC-3, 400 V
132 kW
Operação de corrente nominal Ie AC-4, 400 V
200 A
Nominal de operação de alimentação em AC-4, 400 V
110 kW
Nominal de operação de potência NEMA
149 kW
Modular versão
Nenhum
Número de contatos auxiliares como contato normalmente aberto
Dois
Número de contatos auxiliares como contato normalmente fechado
Dois
Tipo de conexão elétrica do circuito principal
Ligação ferroviária
Número de contatos normalmente fechados como contato principal
Zero
Número de contatos principal como contato normalmente aberto
Três

Aprovações

Padrões De Produto
IEC/EN 60947-4-1; UL 60947-4-1; CSA - C22.2 Nº 60947-4-1-14; marcação CE
UL Arquivo Nº.
E29096
UL Controlo de Categoria Nenhuma.
NLDX
CSA Arquivo.
Um milhão dezessete mil e quinhentos dez
CSA Classe Nenhuma.
3211-04
América Do Norte Certificação
UL, CSA
Especialmente concebido para a América do Norte
Nenhum

Características

Contatos auxiliares de montagem lateral
2100DRW-97
variantes possíveis em contato auxiliar do módulo de opções de ajuste
na lateral: 2 x DILM820-XHI11(V)-SI; 2 x DILM820-XHI11-SA
Curva característica
210U035
Normal de comutação dever
Normal do motor de indução AC
Características operacionais
Ligado: a partir de parar
Desligar: durante a execução
Características elétricas:
Ligue: até 6 x corrente Nominal do motor
Desligar: até 1 x corrente Nominal do motor
Categoria utilitário
100 % AC-3
Aplicações Típicas
Compressores
Elevadores
Misturadores
Bombas
Escadas rolantes
Agitadores
fã
Correias transportadoras
Centrífugas
Dobradiça abas
Balde-elevador
Sistemas de ar condicionado
Geral de unidades de fabricação e de processamento de máquinas
Curva característica
210U037
Extremos de comutação dever
Motor da gaiola de esquilo
Características operacionais
Avançando, de ligar, de marcha à ré
Características elétricas
Fazer: até 6 x corrente nominal do motor
Intervalo: até 6 x corrente nominal do motor
Categoria de utilização
100 % de CA-4
Aplicações típicas
As prensas de impressão
Fio de desenho de máquinas
Centrífugas
Unidades especiais para a produção e o processamento de máquinas
Curva característica
210U038
Comutação de 3 pólos, cargas não-motoras
Características operacionais
Não indutivo e um pouco de cargas indutivas
Características elétricas
Interruptor: 1 x corrente operacional nominal
Desligar: 1 x corrente operacional nominal
Categoria de utilização
100 % de CA-1
Exemplos típicos de aplicação
Aquecimento elétrico
Curva característica
210U040
Curto tempo de carga, 3-pólo
Intervalo de tempo entre dois ciclos de carregamento: 15 minutos

Dimensões

210X093
① DILM820-XHI11(V)-SI
② DILM820-XHI11-SA

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 34 Mbytes

Avaliações: (0) ▲

Não há comentários do produto ainda.

Adicionar avaliação
Adicionar avaliação
ocultar formulário
Avaliação:
Nome:
Email:
Título:
Opinión:
Você recomendaria esse produto para comprar?
  Captcha
  Adicionar avaliação

Últimas opiniões dos nossos clientes

Todas as classificações que recebemos a partir dos itens que oferecemos são reais e verificadas. Um pequeno gesto, mas muito valioso. Então, obrigado por esse minuto você gasta em deixar-nos a sua opinião e classificação de produtos, porque nos ajuda a continuar a melhorar e oferecer maior qualidade de serviço.
