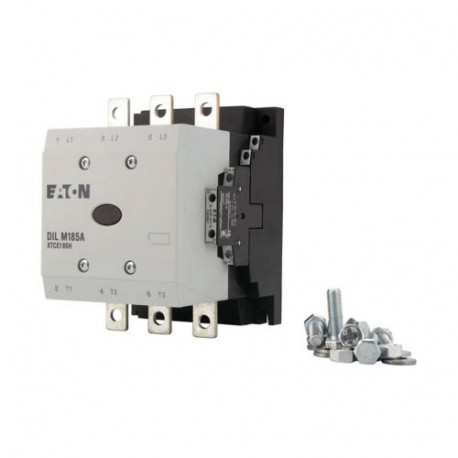

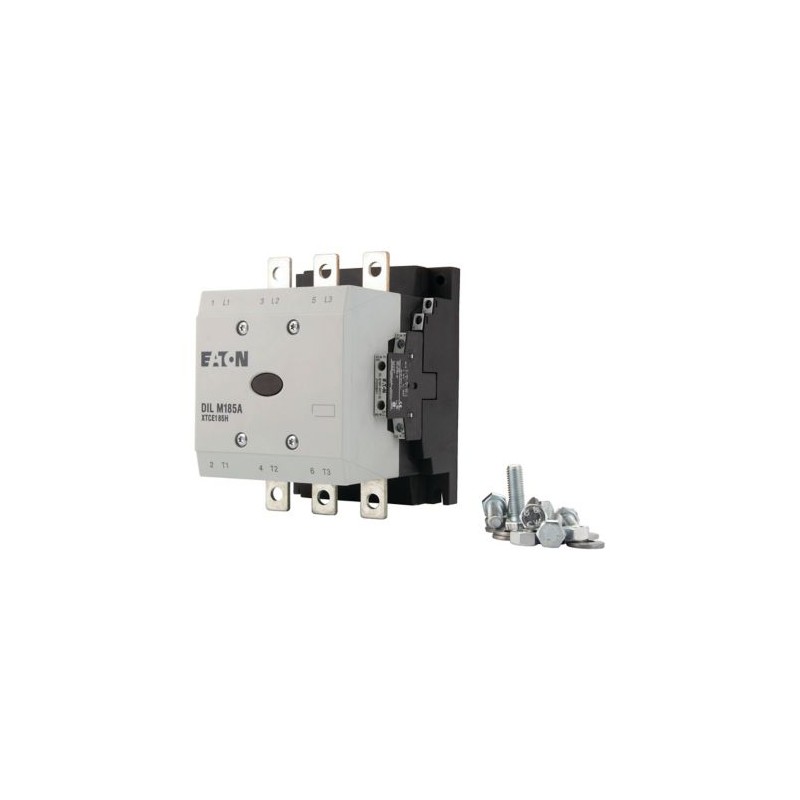

DILM185A/22(RDC24) 139540 XTCE185H22TD EATON ELECTRIC XTCE185H22TD contator 3P 185A (AC-3,400V), auxiliar 2N..
DILM185A/22(RDC24)
139540
XTCE185H22TD
EATON-MOELLER
XTCE185H22TD contator 3P 185A (AC-3,400V), auxiliar 2NA + 2NF
Contator de Potência Conexão de parafuso 3 polos + 2 NO + 2 NC 185 A
Contator, 380 V 400 V 90 kW, 2 N/A, 2 NC, RDC 24: 24 - 27 V DC, Operação DC, Conexão por Parafuso
Disjuntores de baixa tensão > Contator de potência para comutar a alimentação de CA
Contatores mais de 170 A
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Mais informação
▲Contator, 380 V, 400 V, 90 kW, 2 N/S, 2 NC, RDC 24: 24 - 27 V DC, operação, conexão a Parafuso
Contator, Aplicação: Contatores para Motores, dispositivos Padrão maior que 170 A, categoria de Utilização: AC-1: Não-indutivo, ou um pouco de cargas indutivas, fornos de resistência, NAC-3: Normal motores de indução AC: iniciar, desligar durante a execução, AC-4: Normal motores de indução AC: de partida, de ligar, de inversão, avanço, técnica de Conexão: conexão a Parafuso, corrente operacional Nominal AC-3 380 V, 400 V: Ie= 185 A, corrente operacional Nominal AC-1 Convencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 Hz Abrir a 40 °C: Om =Ie= 337 A, entre: I= 245 A, corrente operacional Nominal AC-1 Convencionais de ar livre do corrente térmica, 1 de pólo aberto: Om= 685 Um, entre: I= 625 A, Max. a classificação para motores trifásicos, 50 - 60 Hz AC-3 220 V 230 V: P= 55 kW, 380 V, 400 V: P= 90 kW, 660 V 690 V: P= 140 kW, Max. a classificação para motores trifásicos, 50 - 60 Hz AC-4 220 V 230 V: P= 41 kW, 380 V, 400 V: P= 75 kW, 660 V 690 V: P= 102 kW, Pode ser combinado com contato auxiliar: DILM1000-XHI..., Contatos N/S = Normalmente aberto: 2 N/S, Contatos N/C = Normalmente fechado: 2 NC, Instruções: integrada dos picos de circuito de acionamento eletrônica, 660 V 690 V ou 1000 V: não diretamente de marcha à ré, Tensão AC/DC: DC operação
Programa de entrega
A gama de produtos
Contatores
Aplicação
Contatores para Motores
Subintervalo
Dispositivos padrão maior que 170 Um
Categoria de utilização
AC-1: Não-indutivo, ou um pouco de cargas indutivas, fornos de resistência
NAC-3: Normal motores de indução AC: iniciar, desligar durante a execução
AC-4: Normal motores de indução AC: de partida, de ligar, de marcha à ré, movendo -
NAC-3: Normal motores de indução AC: iniciar, desligar durante a execução
AC-4: Normal motores de indução AC: de partida, de ligar, de marcha à ré, movendo -
Técnica de conexão
Conexão a parafuso
Corrente operacional nominal
AC-3380 V, 400 V [Ie]
185 Um
AC-1Convencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 HzAbertoa 40 °C [Ith=Eue]
337 Um
AC-1Convencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 Hzfechado [euth]
245 A
AC-1Convencionais de ar livre do corrente térmica, 1 poleabra o [euth]
685 Um
AC-1Convencionais de ar livre do corrente térmica, 1 polefechado [euth]
625 Um
Max. a classificação para motores trifásicos, 50 - 60 Hz
AC-3220 V 230 V [P]
55 kW
AC-3380 V, 400 V [P]
90 kW
AC-3660 V 690 V [P]
140 kW
AC-31000 V [P]
108 kW
AC-4220 V 230 V [P]
41 kW
AC-4380 V, 400 V [P]
75 kW
AC-4660 V 690 V [P]
102 kW
AC-41000 V [P]
77 kW
Contato sequência
Pode ser combinado com contato auxiliar
DILM1000-XHI...
De acionamento tensão
RDC 24: 24 - 27 V DC
Tensão AC/DC
A operação de DC
Contactos
N/S = Normalmente aberto
2 N/S
N/C = Normalmente fechado
2 NC
Contatos auxiliares
variantes possíveis em contato auxiliar do módulo de opções de ajuste
na lateral: 2 x DILM1000-XHI(V)11-SI; 2 x DILM1000-XHI11-SA
Contatos auxiliares de montagem lateral
Instruções
Interlocked opostos contatos de acordo com a norma IEC/EN 60947-5-1 Apêndice L, dentro do módulo de contato auxiliar
Contatos auxiliares usado como espelho de contatos de acordo com a norma IEC/EN 60947-4-1 Apêndice F (não N/C final aberto)
Contatos auxiliares usado como espelho de contatos de acordo com a norma IEC/EN 60947-4-1 Apêndice F (não N/C final aberto)
Instruções
integrada dos picos de circuito de acionamento eletrônica
660 V 690 V ou 1000 V: não diretamente de marcha à ré
660 V 690 V ou 1000 V: não diretamente de marcha à ré
Dados técnicos
Geral
Normas
IEC/EN 60947, VDE 0660 UL, CSA
Vida útil mecânicaOperado DC [Operações]
10 x 10Seis
Freqüência de operação, mecânicaDC operados Operações/h]
Três mil
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambienteAberto
-40 - +60 °C
Temperatura ambienteEntre
- 40 - + 40 °C
Temperatura ambienteArmazenamento
- 40 - + 80 °C
Posição de montagem
Mecânica, resistência ao choque (IEC/EN 60068-2-27)Meia-sinusoidal de choque, de 10 msContatos principaisN/O contact
10 g
Mecânica, resistência ao choque (IEC/EN 60068-2-27)Meia-sinusoidal de choque, de 10 msContatos auxiliaresN/O contact
10 g
Mecânica, resistência ao choque (IEC/EN 60068-2-27)Meia-sinusoidal de choque, de 10 msContatos auxiliaresN/C contact
8 g
Grau de Proteção
IP00
Proteção contra contato direto quando acionada a partir da frente (PT 50274)
Dedo e volta da mão-prova com o terminal de mortalha, ou bloco de terminais
Altitude
Max. 2000 m
PesoAC operado
De 3,54 kg
PesoOperado DC
De 3,54 kg
PesoPeso
De 3,54 kg
A capacidade do Terminal do cabo principalFlexível com terminal de cabo
50 - 185 mmDois
A capacidade do Terminal do cabo principalChocado com o terminal do cabo
50 - 185 mmDois
A capacidade do Terminal do cabo principalSólido ou trançado
1/0 - 350 MCM AWG
A capacidade do Terminal do cabo principalTelevisão condutor [Lamellenzahl x Breite x Dicke ]
Fixação com televisão por cabo terminal ou cabo de blocos de terminais
Ver a capacidade do terminal para cabo terminal de blocos mm
Ver a capacidade do terminal para cabo terminal de blocos mm
A capacidade do Terminal do cabo principalBarramento [Largura]
32 mm
O cabo principal de ligação parafuso/parafuso
M10
Torque de aperto
24 Nm
A capacidade do Terminal do circuito de controle cabosSólidos
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mmDois
2 x (0.75 - 2.5) mmDois
A capacidade do Terminal do circuito de controle cabosFlexível com virola
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mmDois
2 x (0.75 - 2.5) mmDois
A capacidade do Terminal do circuito de controle cabosSólido ou trançado
18 - 14 AWG
Circuito de controle a ligação do cabo parafuso/parafuso
M3.5
Torque de aperto
1.2 Nm
FerramentaO cabo principalDistância entre faces
16 mm
FerramentaCircuito de controle cabosChave de fenda Pozidriv
2 Tamanho
Principal a realização de caminhos
Nominal de impulso atmosférico tensão [Uimp]
8000 V AC
Categoria de sobretensão/grau de poluição
III/3
Tensão nominal de isolamento [Ueu]
1000 V AC
Tensão operacional nominal [Ue]
1000 V AC
Isolamento de segurança EN 61140entre a bobina e os contatos
500 V CA
Isolamento de segurança EN 61140entre os contatos
500 V CA
Capacidade de decisão " (p.f. a norma IEC/EN 60947)
2700 Um
Capacidade de interrupção220 V 230 V
2250 Um
Capacidade de interrupção380 V, 400 V
2250 Um
Capacidade de interrupção500 V
2250 Um
Capacidade de interrupção660 V 690 V
2250 Um
Capacidade de interrupção1000 V
760 Uma
A vida útil dos componentes
AC1: Ver → Engenharia, curvas características
AC3: Ver → Engenharia, curvas características
AC4: Ver → Engenharia, curvas características
AC3: Ver → Engenharia, curvas características
AC4: Ver → Engenharia, curvas características
Curto-circuitoProteção contra curto-circuito máximo do fusívelDigite "2" coordenação400 V [gG/gL 500 V]
315 A
Curto-circuitoProteção contra curto-circuito máximo do fusívelDigite "2" coordenação690 V [gG/gL 690 V]
250 A
Curto-circuitoProteção contra curto-circuito máximo do fusívelDigite "2" coordenação1000 V [gG/gL 1000 V]
160
Curto-circuitoProteção contra curto-circuito máximo do fusívelDigite "1" coordenação400 V [gG/gL 500 V]
400 A
Curto-circuitoProteção contra curto-circuito máximo do fusívelDigite "1" coordenação690 V [gG/gL 690 V]
315 A
Curto-circuitoProteção contra curto-circuito máximo do fusívelDigite "1" coordenação1000 V [gG/gL 1000 V]
200 A
AC
AC-1Corrente operacional nominalConvencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 HzAbertoa 40 °C [Ith=Eue]
337 Um
AC-1Corrente operacional nominalConvencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 HzAbertoa 50 °C [Ith=Eue]
301 Um
AC-1Corrente operacional nominalConvencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 HzAbertoa 55 °C [Ith=Eue]
287 Uma
AC-1Corrente operacional nominalConvencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 HzAbertoa 60 °C [Ith=Eue]
275 A
AC-1Corrente operacional nominalConvencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 Hzfechado [euth]
245 A
AC-1Corrente operacional nominalConvencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 HzNotas
No ambiente máxima temperatura do ar.
AC-1Corrente operacional nominalConvencionais de ar livre do corrente térmica, 1 poleNota
no ambiente máxima temperatura do ar
AC-1Corrente operacional nominalConvencionais de ar livre do corrente térmica, 1 poleabra o [euth]
685 Um
AC-1Corrente operacional nominalConvencionais de ar livre do corrente térmica, 1 polefechado [euth]
625 Um
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 HzNotas
Em temperatura ambiente máxima (abrir.)
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz220 V 230 V [Ie]
185 Um
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz240 V [Ie]
185 Um
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz380 V, 400 V [Ie]
185 Um
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz415 V [Ie]
185 Um
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz440V [EUe]
185 Um
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz500 V [Ie]
185 Um
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz660 V 690 V [Ie]
150 A
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz1000 V [Ie]
76 A
AC-3Potência nominal do Motor [P]220 V 230 V [P]
55 kW
AC-3Potência nominal do Motor [P]240 [P]
62 kW
AC-3Potência nominal do Motor [P]380 V, 400 V [P]
90 kW
AC-3Potência nominal do Motor [P]415 V [P]
110 kW
AC-3Potência nominal do Motor [P]440 V [P]
115 kW
AC-3Potência nominal do Motor [P]500 V [P]
132 kW
AC-3Potência nominal do Motor [P]660 V 690 V [P]
140 kW
AC-3Potência nominal do Motor [P]1000 V [P]
108 kW
AC-4Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz220 V 230 V [Ie]
136 Um
AC-4Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz240 V [Ie]
136 Um
AC-4Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz380 V, 400 V [Ie]
136 Um
AC-4Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz415 V [Ie]
136 Um
AC-4Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz440 V [Ie]
136 Um
AC-4Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz500 V [Ie]
136 Um
AC-4Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz660 V 690 V [Ie]
110 A
AC-4Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz1000 V [Ie]
55
AC-4Potência nominal do Motor [P]220 V 230 V [P]
41 kW
AC-4Potência nominal do Motor [P]240 V [P]
45 kW
AC-4Potência nominal do Motor [P]380 V, 400 V [P]
75 kW
AC-4Potência nominal do Motor [P]415 V [P]
80 kW
AC-4Potência nominal do Motor [P]440 V [P]
85 kW
AC-4Potência nominal do Motor [P]500 V [P]
96 kW
AC-4Potência nominal do Motor [P]660 V 690 V [P]
102 kW
AC-4Potência nominal do Motor [P]1000 V [P]
77 kW
Condensador de funcionamento
Compensação Individual, corrente operacional nominal euede três-fase de capacitoresAbertoaté 525 V
220 Um
Compensação Individual, corrente operacional nominal euede três-fase de capacitoresAberto690 V
133 Uma
Max. pico de corrente de inrush
30 x Ie
A vida útil dos componentes [Operações]
0,1 x 10Seis
Max. frequência de operação
200 Ops/h
DC
Corrente operacional nominal, abertoDC-1Notas
ver DILDC300/DILDC600 ou na solicitação de
Atual de perda de calor
3 pólo, no que euth(60°)
34 W
Actual a perda de calor Iea AC-3/400 V
16 W
Ímã de sistemas
Tolerância de tensãoUS
24 - 27 V DC
Tolerância de tensãoOperado DC [Pegar]
0,7 x US min- 1,2 x US max.x US
Tolerância de tensãoOperado DC [em Queda]
0,15 x US min- 0.6 x US max.x US
O consumo de energia da bobina em um estado frio e 1.0 x USPuxe-no poder [Pegar]
210 VA
O consumo de energia da bobina em um estado frio e 1.0 x USPuxe-no poder [Pegar]
180 W
O consumo de energia da bobina em um estado frio e 1.0 x USO poder de selamento [Selagem]
2.1 W
Fator de serviço
100 % DF
Tempo de troca em 100 % US(valor recomendado)Contatos principaisAtraso do fechamento
60 ms
Tempo de troca em 100 % US(valor recomendado)Contatos principaisAtraso na abertura
40 ms
Compatibilidade eletromagnética (EMC)
Compatibilidade eletromagnética
Este produto é projetado para operação em ambientes industriais (meio ambiente). A sua utilização em ambientes residenciais (ambiente B), pode causar rádio interferência de frequência, exigindo adicional de supressão de ruído de medidas.
A classificação de dados para tipos de aprovados
Capacidade de comutação deMáxima potência do motorTrês fases200 V
208 V
208 V
50 HP
Capacidade de comutação deMáxima potência do motorTrês fases230 V
240 V
240 V
60 HP
Capacidade de comutação deMáxima potência do motorTrês fases460 V
480 V
480 V
125 HP
Capacidade de comutação deMáxima potência do motorTrês fases575 V
600 V
600 V
150 HP
Capacidade de comutação deUso geral
250 A
Contatos auxiliaresPiloto DeverAC operado
A600
Contatos auxiliaresPiloto DeverOperado DC
P300
Contatos auxiliaresUso GeralAC
600 V
Contatos auxiliaresUso GeralAC
15 Um
Contatos auxiliaresUso GeralDC
250 V
Contatos auxiliaresUso GeralDC
1 Um
Corrente De Curto-Circuito ClassificaçãoBásica Da AvaliaçãoSCCR
10 kA
Corrente De Curto-Circuito ClassificaçãoBásica Da Avaliaçãomax. Fusível
700
Corrente De Curto-Circuito ClassificaçãoBásica Da Avaliaçãomax. CB
800
Corrente De Curto-Circuito Classificação480 V Alto De FalhaSCCR (fusível)
100 kA
Corrente De Curto-Circuito Classificação480 V Alto De Falhamax. Fusível
600 Classe J A
Corrente De Curto-Circuito Classificação480 V Alto De FalhaSCCR (CB)
65 kA
Corrente De Curto-Circuito Classificação480 V Alto De Falhamax. CB
350 A
Corrente De Curto-Circuito Classificação600 V Alto De FalhaSCCR (fusível)
100 kA
Corrente De Curto-Circuito Classificação600 V Alto De Falhamax. Fusível
600 Classe J A
Corrente De Curto-Circuito Classificação600 V Alto De FalhaSCCR (CB)
50 kA
Corrente De Curto-Circuito Classificação600 V Alto De Falhamax. CB
350 A
A Finalidade Especial De ClassificaçõesPropósito definido de Classificações (de 100.000 ciclos de acc. UL 1995)ERS 480 V 60Hz 3phase
2016, Um
A Finalidade Especial De ClassificaçõesPropósito definido de Classificações (de 100.000 ciclos de acc. UL 1995)FLA 480 V 60Hz 3phase
336 Um
A Finalidade Especial De ClassificaçõesPropósito definido de Classificações (de 100.000 ciclos de acc. UL 1995)ERS 600 V 60Hz 3phase
1680 Um
A Finalidade Especial De ClassificaçõesPropósito definido de Classificações (de 100.000 ciclos de acc. UL 1995)FLA 600 V 60Hz 3phase
280 Um
Verificação de projeto como de acordo com a IEC/EN 61439
Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
185 Um
Dissipação de calor por pólo, dependente da corrente [Pvid]
5.33 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
2.1 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-40 °C
Temperatura de funcionamento max.
+60 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 7.0
De baixa tensão industrial componentes (EG000017) / contator de Potência, AC de comutação (EC000066)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Contator (LV) / contator de Potência, CA (troca de [email protected] [AAB718015])
Avaliado controle de tensão de alimentação Nos no AC 50HZ
0 - 0 V
Avaliado controle de tensão de alimentação Nos no AC 60HZ
0 - 0 V
Avaliado controle de tensão de alimentação-Nos em DC
24 - 27 V
Tipo de tensão para acionamento
DC
Operação de corrente nominal Ie AC-1, 400 V
337 Um
Operação de corrente nominal Ie AC-3, 400 V
185 Um
Nominal de operação de alimentação em AC-3, 400 V
90 kW
Operação de corrente nominal Ie AC-4, 400 V
136 Um
Nominal de operação de alimentação em AC-4, 400 V
75 kW
Nominal de operação de potência NEMA
93 kW
Modular versão
Nenhum
Número de contatos auxiliares como contato normalmente aberto
Dois
Número de contatos auxiliares como contato normalmente fechado
Dois
Tipo de conexão elétrica do circuito principal
Ligação ferroviária
Número de contatos normalmente fechados como contato principal
Zero
Número de contatos principal como contato normalmente aberto
Três
Aprovações
Padrões De Produto
IEC/EN 60947-4-1; UL 60947-4-1; CSA - C22.2 Nº 60947-4-1-14; marcação CE
UL Arquivo Nº.
E29096
UL Controlo de Categoria Nenhuma.
NLDX
CSA Arquivo.
Dois milhões trezentos e oitenta e nove mil sessenta e oito
CSA Classe Nenhuma.
3211-04
América Do Norte Certificação
UL, CSA
Especialmente concebido para a América do Norte
Nenhum
Características
Contatos auxiliares de montagem lateral
variantes possíveis em contato auxiliar do módulo de opções de ajuste
na lateral: 2 x DILM1000-XHI(V)11-SI; 2 x DILM1000-XHI11-SA
Curva característica
Normal de comutação dever
Normal do motor de indução AC
Características operacionais
Ligado: a partir de parar
Desligar: durante a execução
Características elétricas:
Ligue: até 6 x corrente Nominal do motor
Desligar: até 1 x corrente Nominal do motor
Categoria utilitário
100 % AC-3
Aplicações Típicas
Compressores
Elevadores
Misturadores
Bombas
Escadas rolantes
Agitadores
fã
Correias transportadoras
Centrífugas
Dobradiça abas
Balde-elevador
Sistemas de ar condicionado
Geral de unidades de fabricação e de processamento de máquinas
Normal do motor de indução AC
Características operacionais
Ligado: a partir de parar
Desligar: durante a execução
Características elétricas:
Ligue: até 6 x corrente Nominal do motor
Desligar: até 1 x corrente Nominal do motor
Categoria utilitário
100 % AC-3
Aplicações Típicas
Compressores
Elevadores
Misturadores
Bombas
Escadas rolantes
Agitadores
fã
Correias transportadoras
Centrífugas
Dobradiça abas
Balde-elevador
Sistemas de ar condicionado
Geral de unidades de fabricação e de processamento de máquinas
Curva característica
Extremos de comutação dever
Motor da gaiola de esquilo
Características operacionais
Avançando, de ligar, de marcha à ré
Características elétricas
Fazer: até 6 x corrente nominal do motor
Intervalo: até 6 x corrente nominal do motor
Categoria de utilização
100 % de CA-4
Aplicações típicas
As prensas de impressão
Fio de desenho de máquinas
Centrífugas
Unidades especiais para a produção e o processamento de máquinas
Motor da gaiola de esquilo
Características operacionais
Avançando, de ligar, de marcha à ré
Características elétricas
Fazer: até 6 x corrente nominal do motor
Intervalo: até 6 x corrente nominal do motor
Categoria de utilização
100 % de CA-4
Aplicações típicas
As prensas de impressão
Fio de desenho de máquinas
Centrífugas
Unidades especiais para a produção e o processamento de máquinas
Curva característica
Comutação de 3 pólos, cargas não-motoras
Características operacionais
Não indutivo e um pouco de cargas indutivas
Características elétricas
Interruptor: 1 x corrente operacional nominal
Desligar: 1 x corrente operacional nominal
Categoria de utilização
100 % de CA-1
Exemplos típicos de aplicação
Aquecimento elétrico
Características operacionais
Não indutivo e um pouco de cargas indutivas
Características elétricas
Interruptor: 1 x corrente operacional nominal
Desligar: 1 x corrente operacional nominal
Categoria de utilização
100 % de CA-1
Exemplos típicos de aplicação
Aquecimento elétrico
Curva característica
Curto tempo de carga, 3-pólo
Intervalo de tempo entre dois ciclos de carregamento: 15 minutos
Intervalo de tempo entre dois ciclos de carregamento: 15 minutos
Dimensões
① DILM1000-XHI(V)11-SI
② DILM1000-XHI11-SA
② DILM1000-XHI11-SA
DILM185...DILM500
DILMC185-S...DILMC500-S
DILM185-S...DILM500-S
DILMC185-S...DILMC500-S
DILM185-S...DILM500-S
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF EATON SWITCHING PROTECTING MOTORS EN.pdf | 34 Mbytes |
|
Avaliações: (0) ▲
Não há comentários do produto ainda.
Adicionar avaliação
ocultar formulário
| Avaliação: |
|
| Nome: | |
| Email: | |
| Título: | |
| Opinión: | |
| Você recomendaria esse produto para comprar? | |
|
|
|
| Adicionar avaliação | |
Todas as classificações que recebemos a partir dos itens que oferecemos são reais e verificadas. Um pequeno gesto, mas muito valioso. Então, obrigado por esse minuto você gasta em deixar-nos a sua opinião e classificação de produtos, porque nos ajuda a continuar a melhorar e oferecer maior qualidade de serviço.
