DILA-XHIR22

139580

XTCEXFARC22

EATON-MOELLER

5

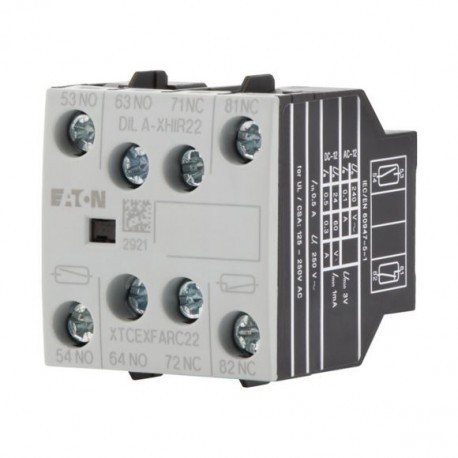

contato auxiliar bloco XTCEXFARC22 eletrônicos especiais, 2NA + 2NF

Mais detalhes


Disjuntores de baixa tensão > Bloco de contatos auxiliares

Acessórios KDIL

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $155.75
Preço unitário: $31.15

Quantidade Preço
5+$31.15
10+$28.32
15+$27.16
20+$26.97
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


O contato auxiliar do módulo, montagem Frontal de contato auxiliar, 4 pólos, 380 V, 400 V, 415 V: 4, 2 N/S, 2 NC, Frente de fixação, terminais de Parafuso
O contato auxiliar do módulo, com intertravado opostos contatos, (exceto micro-interruptores), elementos de Comutação de acordo com a EN 50005, Versão E combinações correspondem a EN 50011 e devem ser preferidos., A DC operados contator DILA(C)-22 só deve ser combinado com 2 pólos contatos auxiliares., Função: para aplicações padrão, para aplicações eletrônicas, 4 pólos, técnica de Ligação: terminal de Parafuso, corrente operacional Nominal AC-15 220 V, 230 V, 240 V: Ie= 4 A, corrente operacional Nominal AC-15 380 V, 400 V, 415 V: Ie= 4, Contatos N/S = Normalmente aberto: 2 N/S (1) N/S acima microswitch para aplicações electrónicas), Contatos N/C = Normalmente fechado: 2 NC (1 NC acima microswitch para aplicações electrónicas), Tipo de montagem: fixação da Frente, Para utilização com: DILA(C),..., DILM(C)7..., DILM(C)9..., DILM(C)12..., DILM(C)15..., DILM(C)17..., DILM(C)25..., DILM(C)32..., DILM38..., DILMP20..., DILMP32..., DILMP45..., DILL..., DILMF8..., DILMF11..., DILMF14..., DILMF17..., DILMF25..., DILMF32..., Tipo: Frente de contatos auxiliares de montagem, Instruções: Convencional 63/64 N/S e 71/72 N/C contatos auxiliares com intertravado opostos contatos, em conformidade com a norma IEC/EN 60947-5-1 Apêndice L, dentro do contato auxiliar módulos de e para os contatos auxiliares integrados em DILM 7 - DILM32 unidades (não na rede de distribuição), auxiliar N/C contatos (81/82 N/C na rede de distribuição bem) pode ser usado como um espelho de contato como definido no IEC/EN 60947-4-1 Apêndice F (não NC tarde-break), Número de código e a versão de combinação Distinta número: 51E, 42, 33

Programa de entrega

Acessórios
Contato auxiliar módulos
Descrição
com intertravado opostos contactos
(exceto micro-interruptores)
Elementos de comutação de acordo com a EN 50005
A versão E combinações correspondem a EN 50011 e devem ser preferidos.
A DC operados contator DILA(C)-22 só deve ser combinado com 2 pólos contatos auxiliares.
Função
para aplicações padrão
para aplicações electrónicas
Número de pólos
4 pólos
Técnica de conexão
Terminais de parafuso
Corrente operacional nominal
Convencionais de ar livre do corrente térmica, 1 poleAbertoa 60 °C [Ith]
16 A
AC-15220 V, 230 V, 240 V [Ie]
4 Uma
AC-15380 V, 400 V, 415 V [Ie]
4 Uma
Contactos
N/S = Normalmente aberto
2 N/S (1) N/S acima microswitch para aplicações electrónicas)
N/C = Normalmente fechado
2 NC (1 NC acima microswitch para aplicações electrónicas)
Tipo de montagem
Fixação da frente
Contato sequência
2100SWI-16
Para uso com
DILA(C)...
DILM(C)7...
DILM(C)9...
DILM(C)12...
DILM(C)15...
DILM(C)17...
DILM(C)25...
DILM(C)32...
DILM38...
DILMP20...
DILMP32...
DILMP45...
DILL...
DILMF8...
DILMF11...
DILMF14...
DILMF17...
DILMF25...
DILMF32...
Tipo
Montagem frontal de contato auxiliar
Instruções
Convencional 63/64 N/S e 71/72 N/C contatos auxiliares com intertravado opostos contatos, em conformidade com a norma IEC/EN 60947-5-1 Apêndice L, dentro do contato auxiliar módulos de e para os contatos auxiliares integrados em DILM 7 - DILM32 unidades (não o micro-interruptores)
Auxiliar N/C contatos (81/82 N/C na rede de distribuição bem) pode ser usado como um espelho de contato como definido no IEC/EN 60947-4-1 Apêndice F (não NC tarde-break)
Número de código e a versão de combinação
Distintivo número
51E
com o dispositivo básico
DILA(C)-40
Quarenta e dois
com o dispositivo básico
DILA(C)-31
Trinta e três
com o dispositivo básico
DILA(C)-22

Dados técnicos

Geral
Normas
IEC/EN 60947, VDE 0660 UL, CSA
Vida útil mecânicaAC operado [Operações]
10 x 10Seis
Vida útil mecânicaOperado DC [Operações]
10 x 10Seis
A vida útil dos componentesem Ue= 230 V, AC-15, DE 3 A [Operações]
1.3 x 10Seis
A máxima freqüência de operação [de Operações/h]
Nove mil
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambienteAberto
-25 - +60 °C
Temperatura ambienteEntre
- 25 - 40 °C
Temperatura ambienteTemperatura ambiente, de armazenamento
- 40 - 80 °C
Posição de montagemPosição de montagem
210N017
Mecânica, resistência ao choque (IEC/EN 60068-2-27)Meia-sinusoidal de choque, de 10 msUnidade básica com contato auxiliar do móduloN/O contact
7 g
Mecânica, resistência ao choque (IEC/EN 60068-2-27)Meia-sinusoidal de choque, de 10 msUnidade básica com contato auxiliar do móduloN/C contact
5 g
Grau de Proteção
IP20
Proteção contra contato direto quando acionada a partir da frente (PT 50274)
Dedo e volta da mão-prova
Peso
0.05 kg
Terminal de capacidadesTerminais de parafusoSólidos
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mmDois
Terminal de capacidadesTerminais de parafusoFlexível com virola
1 x (0.75 - 1.5)
2 x (0.75 - 1.5) mmDois
Terminal de capacidadesTerminais de parafusoSólido ou trançado
18 – 14 AWG
Terminal de capacidadesTerminais de parafusoTerminais de parafuso
M3.5
Terminal de capacidadesTerminais de parafusoChave de fenda Pozidriv
2 Tamanho
Terminal de capacidadesTerminais de parafusoChave de fenda padrão
0,8 x 5.5
1 x 6 mm
Terminal de capacidadesTerminais de parafusoMax. torque de aperto
1.2 Nm
Contactos
Interlocked opostos contatos dentro de um módulo de contato auxiliar (IEC 60947-5-1 Anexo L)
Sim
N/C contact (não final de quebra de contato) adequado como um espelho de contato (IEC/EN 60947-4-1 Anexo F)
DILM7 - DILM38
Nominal de impulso atmosférico tensão [Uimp]
6000 V AC
Categoria de sobretensão/grau de poluição
III/3
Tensão nominal de isolamento [Ueu]
690 V AC
Tensão operacional nominal [Ue]
500 V CA
Isolamento de segurança EN 61140entre bobina e contatos auxiliares
400 V CA
Isolamento de segurança EN 61140entre os contatos auxiliares
400 V CA
Corrente operacional nominalConvencionais de ar livre do corrente térmica, 1 polea 60 °C [Ith]
16 A
Corrente operacional nominalAC-15220 V, 230 V, 240 V [Ie]
4 Uma
Corrente operacional nominalAC-15380 V, 400 V, 415 V [Ie]
4 Uma
Corrente operacional nominalAC-15500 V [Ie]
1,5 A
Corrente operacional nominalCorrente CC
Ligar e desligar condições baseado no DC-13, constante de tempo, conforme especificado.
Corrente operacional nominalCorrente CCDC L/R ≦ 15 msContatos em série:1 [24 V]
10 Um
Corrente operacional nominalCorrente CCDC L/R ≦ 15 msContatos em série:1 [60 V]
6 Um
Corrente operacional nominalCorrente CCDC L/R ≦ 15 msContatos em série:2 [60 V]
10 Um
Corrente operacional nominalCorrente CCDC L/R ≦ 15 msContatos em série:1 [110 V]
3
Corrente operacional nominalCorrente CCDC L/R ≦ 15 msContatos em série:3 [110 V]
6 Um
Corrente operacional nominalCorrente CCDC L/R ≦ 15 msContatos em série:1 [220 V]
1 Um
Corrente operacional nominalCorrente CCDC L/R ≦ 15 msContatos em série:3 [220 V]
5 Um
Corrente operacional nominalCorrente CCDC L/R ≦ 50 msContatos em série:3 [24 V]
2,5 A
Corrente operacional nominalCorrente CCDC L/R ≦ 50 msContatos em série:3 [60 V]
1 Um
Corrente operacional nominalCorrente CCDC L/R ≦ 50 msContatos em série:3 [110 V]
0,5 A
Corrente operacional nominalCorrente CCDC L/R ≦ 50 msContatos em série:3 [220 V]
0,25 A
Corrente operacional nominalCorrente CCDC-13 (6xP)24 V [Ie]
2,5 A
Corrente operacional nominalCorrente CCDC-13 (6xP)60 V [Ie]
1 Um
Corrente operacional nominalCorrente CCDC-13 (6xP)110 V [Ie]
0,5 A
Corrente operacional nominalCorrente CCDC-13 (6xP)220 V [Ie]
0,25 A
Corrente operacional nominalCircuito de controle de confiabilidade [taxa de Falha]
<10-8, < uma falha de 100 milhões de operações
(em Ue= 24 V DC, Umin= 17 V, Imin= 5.4 mA)
<5,3 x 10-8, < uma falha em 19 milhões de operações
(em Ue= 24 V DC, Umin= 17 V, Imin= 1 mA) λ
Curto-circuito sem soldaProteção contra curto-circuito máximo do fusível500 V
10 Um gG/gL
Actual a perda de calor IthAC operado
2.6 W
Actual a perda de calor IthOperado DC
2.6 W
Actual a perda de calor IthAtual de perda de calor por circuito auxiliar Ie(AC-15/230 V)
0.16 CO
Especificações elétricas para o microinterruptor de contatos auxiliares 53-54 e 81-82Tensão nominal de isolamento [Ueu]
250 V CA
Especificações elétricas para o microinterruptor de contatos auxiliares 53-54 e 81-82Tensão operacional nominal [Ue]
250 V CA
Especificações elétricas para o microinterruptor de contatos auxiliares 53-54 e 81-82Tensão operacional nominal [Ue]
60 V DC
Especificações elétricas para o microinterruptor de contatos auxiliares 53-54 e 81-82Corrente operacional nominal AC-12, 240 V [Ie]
0,1 A
Especificações elétricas para o microinterruptor de contatos auxiliares 53-54 e 81-82Corrente operacional nominal CC-12, de 24 V [Ie]
0,5 A
Especificações elétricas para o microinterruptor de contatos auxiliares 53-54 e 81-82Corrente operacional nominal CC-12, 60 V [Ie]
0,3 A
Especificações elétricas para o microinterruptor de contatos auxiliares 53-54 e 81-82Convencionais de ar livre do corrente térmica [euth]
0,5 A
Especificações elétricas para o microinterruptor de contatos auxiliares 53-54 e 81-82Circuito de controle de confiabilidade [taxa de Falha]
<10-8, < uma falha de 100 milhões de operações
(em Ue= 24 V DC, Umin= 17 V, Imin= 1 mA) λ
Especificações elétricas para o microinterruptor de contatos auxiliares 53-54 e 81-82A vida útil dos componentes CC-12, de 24 V / 50 mA [Operações]
1.3 x 10Seis
Especificações elétricas para o microinterruptor de contatos auxiliares 53-54 e 81-82Tensão mínima [Ue]
3 V
Especificações elétricas para o microinterruptor de contatos auxiliares 53-54 e 81-82Mínimo atual [Ie]
1 mA
Especificações elétricas para o microinterruptor de contatos auxiliares 53-54 e 81-82Curto-circuito sem solda, max. fusível
1.6 A gG/gL
A classificação de dados para tipos de aprovados
Contatos auxiliaresUso GeralDC
250 V
Contatos auxiliaresUso GeralDC
0,1 A

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
4 Uma
Dissipação de calor por pólo, dependente da corrente [Pvid]
0.16 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+60 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / bloco de contato Auxiliar (EC000041)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Componente de baixa tensão, tecnologia de comutação / comutador Auxiliar de bloco ([email protected] [AKN342013])
Número de contatos como contato
Zero
Número de contatos como contato normalmente aberto
Dois
Número de contatos como contato normalmente fechado
Dois
Número de falhas de sinal muda
Zero
Operação de corrente nominal Ie AC-15, 230 V
4 Uma
Tipo de conexão elétrica
Conexão a parafuso
Modelo
Topo de montagem
Método de montagem
Fixação frontal
Suporte da lâmpada
Nenhum

Aprovações

Padrões De Produto
IEC/EN 60947-4-1, UL 508, CSA-C22.2 Nº 14-05; marcação CE
UL Arquivo Nº.
E29184
UL Controlo de Categoria Nenhuma.
NKCR
CSA Arquivo.
012528
CSA Classe Nenhuma.
3211-03
América Do Norte Certificação
UL, CSA
Especialmente concebido para a América do Norte
Nenhum

Dimensões

2110DIM-1

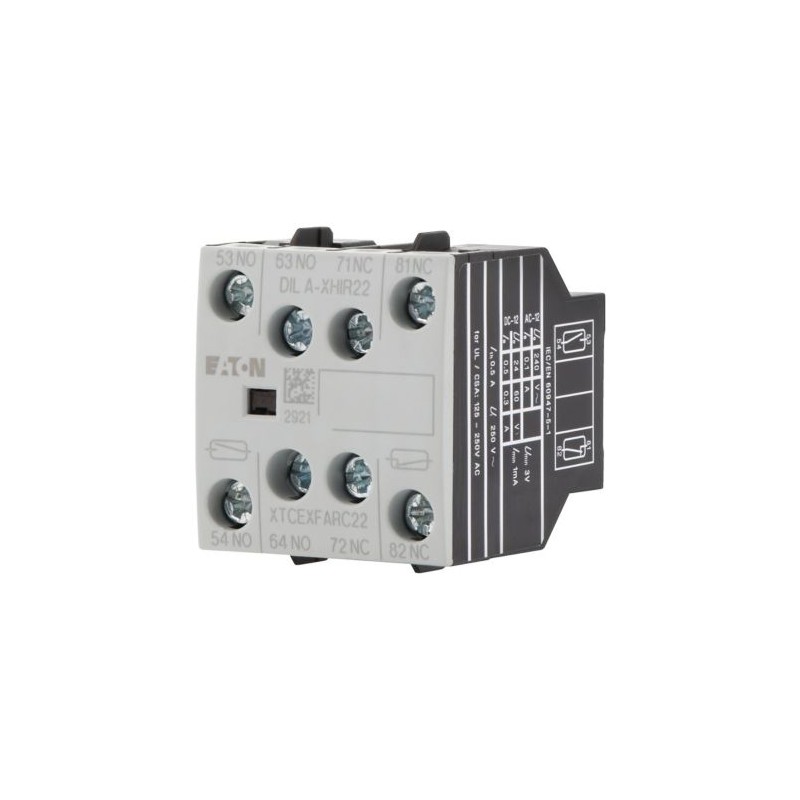

Contator com um contato auxiliar do módulo
210T013

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 34 Mbytes

Avaliações: (0) ▲

Não há comentários do produto ainda.

Adicionar avaliação
Adicionar avaliação
ocultar formulário
Avaliação:
Nome:
Email:
Título:
Opinión:
Você recomendaria esse produto para comprar?
  Captcha
  Adicionar avaliação

Últimas opiniões dos nossos clientes

Todas as classificações que recebemos a partir dos itens que oferecemos são reais e verificadas. Um pequeno gesto, mas muito valioso. Então, obrigado por esse minuto você gasta em deixar-nos a sua opinião e classificação de produtos, porque nos ajuda a continuar a melhorar e oferecer maior qualidade de serviço.
