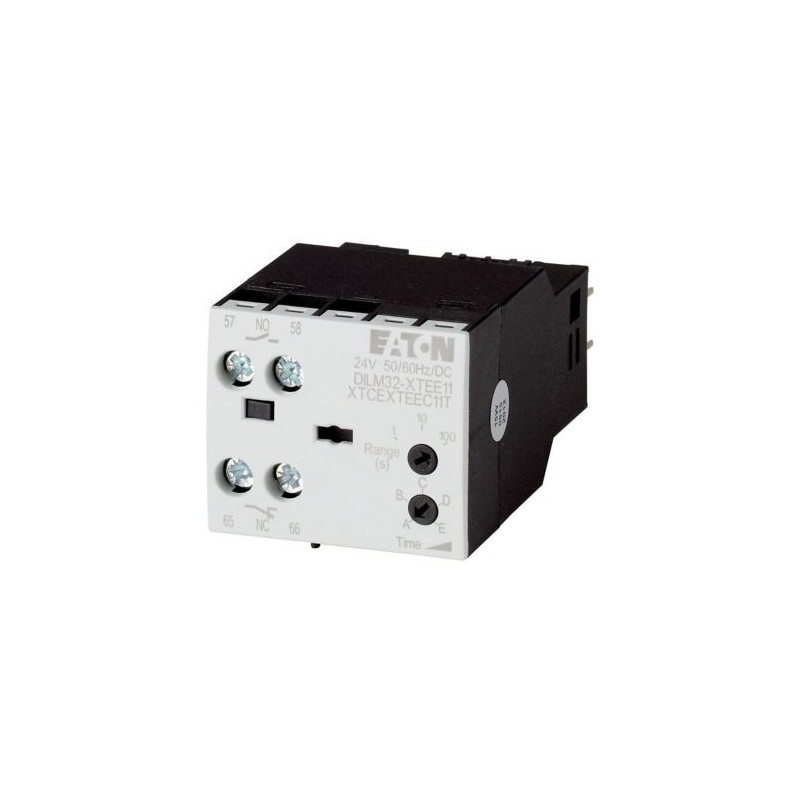

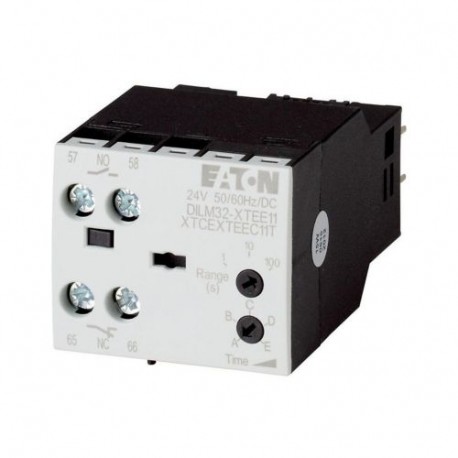

DILM32-XTED11-1(RAC240) 105212 EATON MOELLER módulo sleep timer XTCEXTED1C11B Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

DILM32-XTED11-1(RAC240) 105212 EATON MOELLER módulo sleep timer XTCEXTED1C11B

DILM32-XTED11-1(RAC240)

105212

EATON - MOELLER

Disponível

Envio hoje

Produto sob demanda, sem reembolso.

módulo sleep timer XTCEXTED1C11B

Mais detalhes


Contatores

DIL Contactors - EATON - MOELLER

DIL Contactor Relays - EATON - MOELLER

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

QuantidadePreço
1+$39.03
4+$36.69
7+$35.99
10+$35.60
13+$35.38
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

There are several options for payment
- Credit card
- Wire Transfer
- PayPal


Produtos relacionados

Mais informação



Entrega do programa
A gama de produtos
  Acessórios
Acessórios
  Temporizador de módulos
Descrição
  Fora adiada, tensão auxiliar-livre
Não pode ser combinada com o top de contatos auxiliares de montagem
Incl. supressor de circuitos
Faixa de tensão
ULNV200 - 240 V CA
Intervalo de tempo
  0.05 - 1 s
Para uso com
  DILM7 - DILM32
DILMP20
DILMP32-DILMP45
DILA
Contato sequência

Geral
Normas
  DIN EN 61812, IEC/EN 60947, VDE 0660 UL, CSA
Vida útil mecânica

AC operado
Operaçõesx 1063
Operado DC
Operaçõesx 1063
Temperatura ambiente

Armazenamento
 °C- 40 - 80
Aberto
 °C-25 - +60
Entre
 °C- 25 - 40
Posição de montagem
  Como exigido, exceto suspenso
Mecânica, resistência ao choque (IEC/EN 60068-2-27)

Meia-sinusoidal de choque, de 10 ms

N/O contact
 g6
N/C contact
 g6
Grau de Proteção
  IP20
Proteção contra contato direto quando acionada a partir da frente (PT 50274)
  Dedo e volta da mão-prova
Peso
 kg0.08
Terminal de capacidades
 mm2
Sólidos
 mm21 x (0.75 - 2.5)
2 x (0.75 - 1.5)
Flexível com virola
 mm21 x (0.75 - 1.5)
2 x (0.75 - 1.5)
Sólido ou trançado
 AWG18 - 14
Chave de fenda Pozidriv
 Tamanho2
Chave de fenda padrão
 mm0,8 x 5.5
1 x 6
Max. torque de aperto
 Nm1.2
Contactos
Tensão de resistência a impuso nominal
UimpV AC4000
Categoria de sobretensão/grau de poluição
  III/3
Tensão de isolamento nominal
UeuV AC250
Tensão nominal de operação
UeV250
Isolamento de segurança EN 61140

entre bobina e contatos auxiliares
 V AC250
entre os contatos auxiliares
 V AC250
Curto-circuito sem solda

max. fusível
 Um gG/gL6
Ímã de sistemas
Tolerância de tensão
 x Uc
Pick-up de tensão
 x Us
AC operado
 V AC

Pick-upx Uc0.85 - 1.1
Operado DC
Pick-upx Uc

Pick-upx Uc0.7 - 1.2
Consumo de potência

60 °C
VedaçãoVA2
AC operado
VedaçãoW1.8
fator de serviço
 % DF100
Frequência máxima
 Ops./h
Max. frequência de operação
 Ops/h3600
Pode ser combinado com contato auxiliar
 Ops./h360
Corrente térmica convencional euth= EueAC-1

Em atraso
 ms< 50
Fora adiada
 ms< 200
AC operado 50 Hz
Desvio%< 5
O tempo de recuperação (após a 100% do tempo de atraso)
 ms70
contacte o tempo de troca

DILM32-XTEE11/DILM32-XTED11
tums10
DILM32-XTEY20
tums50
Notas
NotasPara a corrente operacional nominal: que faz e quebrando condições para CC-13, L/R constante, conforme indicado
Max. fusíveis para proteção contra curto-circuito: sobreposição Transparente Fusíveis hora/características atuais (por favor solicite informações)
Para pick-up de tensão, operado DC:PureDC, o transformador de retificador em ponte ou alisado duplo-retificação de onda.
Verificação de projeto como de acordo com a IEC/EN 61439(Mostra)(Ocultar recursos)
Dados técnicos para verificação de projeto

Corrente operacional nominal especificado para dissipação de calor
EunUm0
Dissipação de calor por pólo, dependente da corrente
PvidW0
Equipamento de dissipação de calor, dependente da corrente
PvidW0
Estática dissipação de calor, não-dependente da corrente
PvsW1.8
A capacidade de dissipação de calor
PdissW0
Temperatura de funcionamento min.
 °C-25
Temperatura de funcionamento max.
 °C60
IEC/EN 61439 de verificação de projeto

10.2 Resistência dos materiais e de peças

10.2.2 resistência à Corrosão
  Atende a norma de produto.
10.2.3.1 Verificação da estabilidade térmica dos compartimentos
  Atende a norma de produto.
10.2.3.2 Verificação da resistência do material isolante ao calor normal
  Atende a norma de produto.
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
  Atende a norma de produto.
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
  Atende a norma de produto.
10.2.5 de Elevação
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.6 impacto Mecânico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.7 Inscrições
  Atende a norma de produto.
10.3 Grau de proteção das MONTAGENS
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
  Atende a norma de produto.
10.5 Proteção contra choque elétrico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
  É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
  É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento

10.9.2 a freqüência elétrica de força
  É o painel construtor de responsabilidade.
10.9.3 tensão de resistência a impuso
  É o painel construtor de responsabilidade.
10.9.4 Teste de caixas feitas de material isolante
  É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
  O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
  O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 6.0(Mostra)(Ocultar recursos)
Relés (EG000019) / Timer bloquear (EC002060)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Componente de baixa tensão, tecnologia de comutação / Timer bloco anexo (ecl@ss8.1-27-37-13-08 [ACN996008])
Função de comutação
  Tempo de atraso de desistência
A definição de tempo
 s0.05 - 1
Número de contatos como contato normalmente aberto
  1
Número de contatos como contato normalmente fechado
  1
Número de contatos como contato
  0
Princípio de funcionamento
  Eletrônico
Aprovações
Padrões De Produto  IEC/EN 60947-4-1, UL 508, CSA-C22.2 Nº 14-05; marcação CE
UL Arquivo Nº.  E29184
UL Controlo de Categoria Nenhuma.  NKCR
CSA Arquivo.  012528
CSA Classe Nenhuma.  3211-03
América Do Norte Certificação  UL, CSA
Dimensões
IL04910004Z (AWA2527-2320) temporizador Eletrônico

>>

Datasheet - PDF

Title:Language:Size:Type:
pdf-XTCEXTED1C11B Timer module, 200-240VAC, 0.05-1s, off-delayed - EATON - DILM32-XTED11-1RAC240 - 105212English198 Kbytespdf-XTCEXTED1C11B Timer module, 200-240VAC, 0.05-1s, off-delayed - EATON - DILM32-XTED11-1RAC240 - 105212
