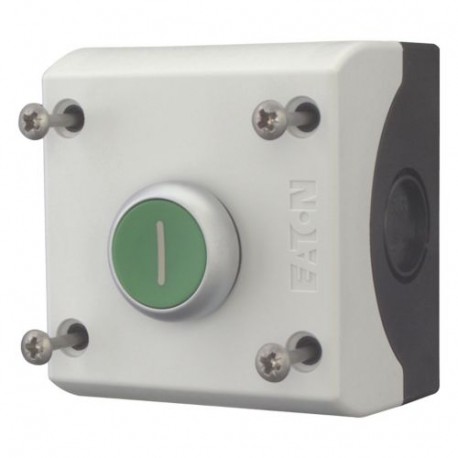

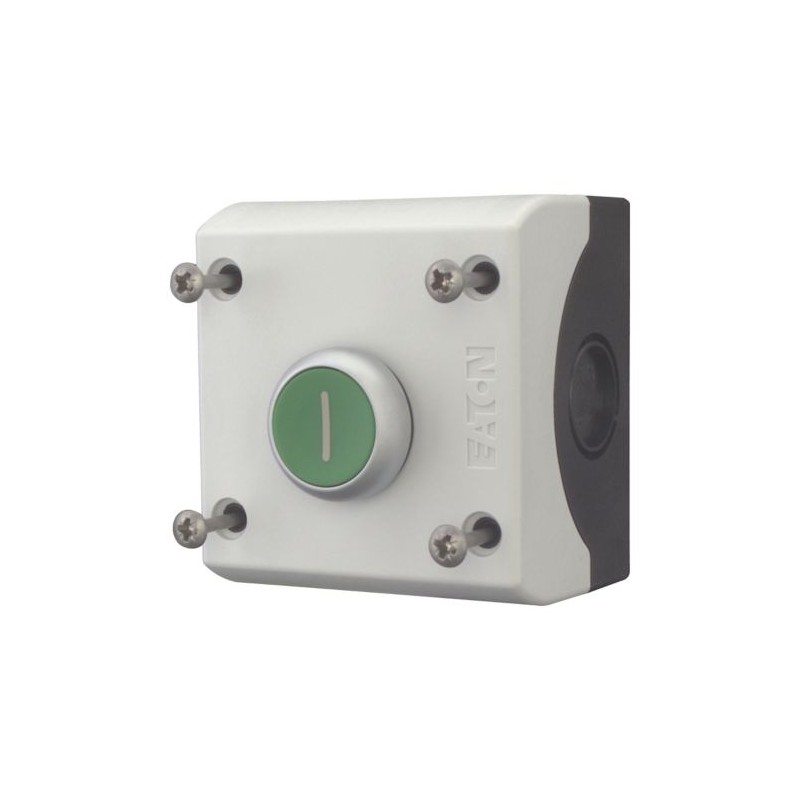

M22-D-G-X1/KC11/I 216522 M22-D-G-X1-KC11-IQ EATON ELECTRIC M22-DG-X1-KC11-IQ botão verde (I) na Caixa + (1C .. Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

M22-D-G-X1/KC11/I 216522 M22-D-G-X1-KC11-IQ EATON ELECTRIC M22-DG-X1-KC11-IQ botão verde (I) na Caixa + (1C ..

M22-D-G-X1/KC11/I

216522

M22-D-G-X1-KC11-IQ

EATON-MOELLER

M22-DG-X1-KC11-IQ botão verde (I) na Caixa + (1C + 1A)

Teclado completo; Botão de descarga; Retornar; Verde; 1 NÃO + 1 NC; Anel

Botão, RMQ-Titan, Alojamento, momentâneo, 1 NC, 1 N/O, verde, inscrito, Moldura: titânio

Mais detalhes


Disjuntores de baixa tensão > Combinação dos dispositivos de comando e sinalização na caixa

Auxiliares de controle e sinalização

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $28.38
Preço unitário: $28.38

Quantidade Preço
1+$28.38
2+$28.39
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

geralmente comprados juntos

▲

Mais informação

▲


Botão de pressão, RMQ-Titan, Gabinete, momentânea, 1 NF, 1 N/S, verde, inscritos, Luneta: titânio
Botão de acionamento completo do dispositivo, em plástico, superfície de montagem do gabinete, com os contatos 1 N/S 1 N/C, momentânea, RMQ de sistema, de projeto: flush, botão de placa, verde, lave a placa de montagem, diâmetro de 22,3 mm, clip-ajuste de montagem, aro de cor prata, grau de proteção IP67, de 69 k, a inscrição: eu

Programa de entrega

A gama de produtos
RMQ-Titan
Função básica
Botão de acionamento de atuadores
Botão de acionamento de atuadores
Única unidade/unidade Completa
Unidade completa
Design
Gabinete
momentânea
Tipo de ligação
Conexão a parafuso
Número de localizações
1 Qtd.
Cor
Gabinete cobre
Cinza
RAL Valor
RAL 7035
luz cinza, RAL 7035
Botão de placa
botão de placa
verde
Botão de placa
116C087
inscritos
Grau de Proteção
GRAU DE PROTEÇÃO IP66, IP67, IP69
Anel frontal
Luneta: titânio
Conexão para SmartWire-DT
nenhum
Contactos
N/C = Normalmente fechado
1 NC
N/S = Normalmente aberto
1 N/S
Notas
= função de segurança, por abertura positiva com a norma IEC/EN 60947-5-1
Atuador de viagens e atuação de força, conforme a norma DIN EN 60947-5-1, K. 5.4.1
[mm]
4.8
Percurso máximo [mm]
5.7
Força mínima para abertura positiva [ N]
Vinte e
Contato sequência
116Z001
Frente dimensões
22 x 22

Dados técnicos

Geral
Normas
IEC/EN 60947
VDE 0660
Vida útil mecânica [Operações]
> 1 x 10Seis
Freqüência de operação [de Operações/h]
≦ 1800
Força de atuação
≦ 5 n
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Grau de Proteção
GRAU DE PROTEÇÃO IP66, IP67, IP69
Temperatura ambienteAberto
-25 - +70 °C
Posição de montagem
Conforme necessário
Mecânica, resistência ao choque
Trinta
Choque duração de 11 ms
Sinusoidal
de acordo com a norma IEC 60068-2-27 g
Entrada do cabo de aberturasBase
2 x 16 Quantidade x M...
Entrada do cabo de aberturasOs lados
1 x 20
2 x 25/20 Quantidade x M...
classificação de remessa
DNV
GL
LR
0000SPC-1830000SPC-1800000SPC-179
Contactos
Nominal condicional de curto-circuito corrente [Iq]
1 kA

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
6 Um
Dissipação de calor por pólo, dependente da corrente [Pvid]
0.11 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+70 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Por favor informe-se
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / Controle de dispositivos de circuito de combinação na caixa (EC000225)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Comando e dispositivo de alarme / Comando e dispositivo de alarme combinação de habitação ([email protected] [AKF034014])
Número de posições de comando
Um
Número de botões
Um
Número de luzes de indicador
Zero
Número de interruptores de tecla
Zero
Número de chaves seletoras
Zero
Número de cogumelo em forma de botões de pressão
Zero
Adequado para parada de emergência
Nenhum
Avaliado controle de tensão de alimentação Nos no AC 50HZ
115 - 500 V
Avaliado controle de tensão de alimentação Nos no AC 60HZ
115 - 500 V
Avaliado controle de tensão de alimentação-Nos em DC
24 - 220 V
Cor da tampa
Cinza
Material da carcaça
Plástico
Número de contatos como contato normalmente aberto
Um
Número de contatos como contato normalmente fechado
Um
Número de contatos como contato
Zero
Grau de proteção (IP)
IP67/IP69K
Grau de proteção (NEMA)
4X

Aprovações

Padrões De Produto
IEC/EN 60947-5; UL 508, CSA-C22.2 Nº 14-05; CSA-C22.2 Nº 94-91; marcação CE
UL Controlo de Categoria Nenhuma.
NKCR
CSA Arquivo.
012528
CSA Classe Nenhuma.
3211-03
América Do Norte Certificação
UL, CSA
Grau de Proteção
UL/CSA Tipo 3R, 4X, 12, 13

Dimensões

1160DIM-180

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 23 Mbytes
