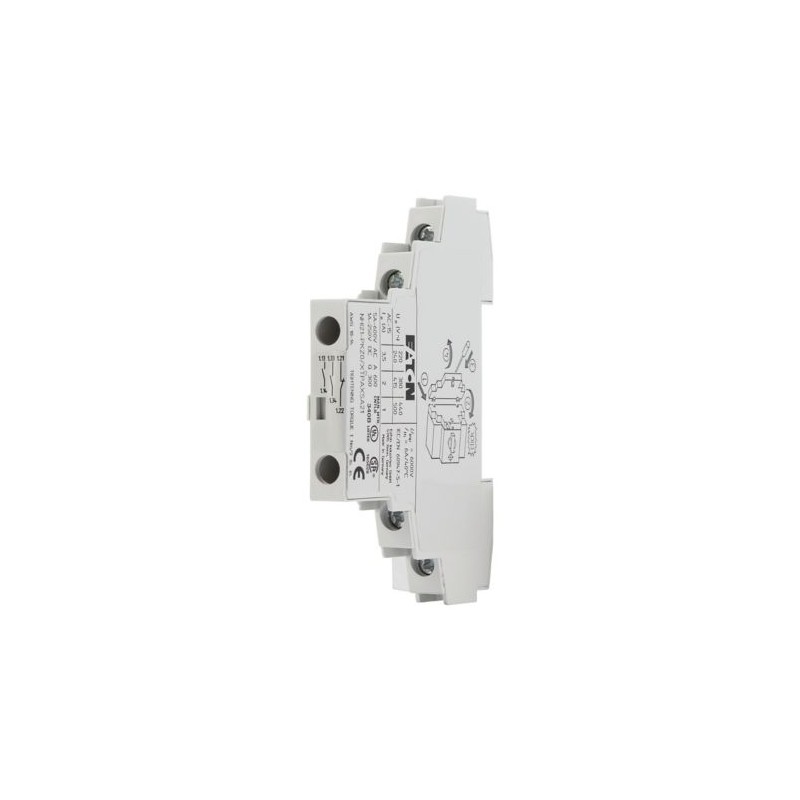

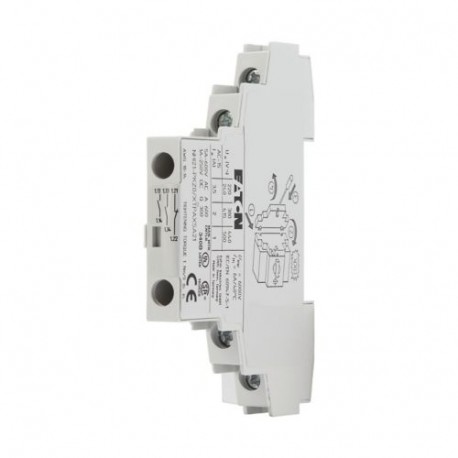

NHI21-PKZ0 072894 XTPAXSA21 EATON ELECTRIC XTPAXSA21 contatos auxiliares normais, 2C + 1A
NHI21-PKZ0
072894
XTPAXSA21
EATON-MOELLER
5
XTPAXSA21 contatos auxiliares normais, 2C + 1A
Disjuntores de baixa tensão > Bloco de contatos auxiliares
Acessórios PKZ
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
geralmente comprados juntos
▲Mais informação
▲Normal Interruptor Auxiliar, 2 Contactos na + 1 NC, Conexão a Parafuso
Normal interruptor auxiliar, configuração de contatos não = contato normalmente aberto: 2, configuração de contatos NC = contato normalmente fechado: 1 NC, para utilização com: PKZM01, PKZM0, PKZM4, PKZM0-T, PKM0, PKE
Programa de entrega
Gama
Equipamentos adicionais
Acessórios
Normal interruptor auxiliar
No lado direito pode ser montada em motor-proteção de circuito
O Conjunto De Contatos
S = Normalmente Aberto
2 S
NC = Contato Normalmente Fechado
1 Ö
Contato gráfico
Comutação de caracteres
Tecnologia de conexão
Terminais de parafuso
adequado para
Normal switch PKZ0(4)auxiliar
adequado para
PKZM01
PKZM0
PKZM4
PKZM0-T
PKM0
PKE
PKZM0
PKZM4
PKZM0-T
PKM0
PKE
Notas
No lado direito podem ser instalados:
Disjuntor de protecção do Motor
Proteção de transformadores de mudar
Motor com protecção contra alternar para combinações de partida
Não é adequado para o motor de arranque-combinação nationentyp MSC-R...
Pode ser combinado com um acionado detector de AGM, NHI‐E‐...
Disjuntor de protecção do Motor
Proteção de transformadores de mudar
Motor com protecção contra alternar para combinações de partida
Não é adequado para o motor de arranque-combinação nationentyp MSC-R...
Pode ser combinado com um acionado detector de AGM, NHI‐E‐...
Dados Técnicos
Interruptor auxiliar
Nominal De Surto De Tensão De Resistência [Uimp]
6000 V AC
Categoria De Sobretensão/Grau De Poluição
III/3
Tensão Operacional Nominal [Ue] [Ue]
500 V CA
Tensão Operacional Nominal [Ue] [Ue]
250 V DC
Isolamento de segurança de acordo com EN 61140entre os contatos e a principal fonte de energia auxiliar faixas
690 V AC
Corrente Operacional Nominal [Eue]AC-15220 - 240 V [Ie]
3.5
Corrente Operacional Nominal [Eue]AC-15380 - 415 V [Ie]
2
Corrente Operacional Nominal [Eue]AC-15440 V 500 V [Ie]
1 Um
Corrente Operacional Nominal [Eue]DC-13 L/R ≦ 100 ms24 V [Ie]
2
Corrente Operacional Nominal [Eue]DC-13 L/R ≦ 100 ms60 V [Ie]
1 Um
Corrente Operacional Nominal [Eue]DC-13 L/R ≦ 100 ms110 V [Ie]
0,5 A
Corrente Operacional Nominal [Eue]DC-13 L/R ≦ 100 ms220 V [Ie]
0,25 A
A vidaVida útil mecânica [ciclos de comutação]
> 0,1 x 10Seis
A vidaVida, elétrica [ciclos de comutação]
> 0.05 x 10Seis
Confiabilidade De Contato [Taxa De Falha]
<10-8, < uma falha em 100 milhões de Circuitos
(no caso de Ue= 24 V DC, Umin= 17 V, Imin= 5.4 mA) λ
(no caso de Ue= 24 V DC, Umin= 17 V, Imin= 5.4 mA) λ
contatos guiados por força
Sim
Resistência a curto-circuito sem soldafusão de lotes
FAZ-B4/1-HI tipo de
Resistência a curto-circuito sem soldaFusível
10 Um gG/gL
Seções transversais de conexão
um-core/finamente arrojados, com o fim de manga
0,75 - 2,5 mmDois
sólido ou trançado
18 - 14 AWG
Dados De Desempenho Aprovados
Piloto DeverAC operado
A600
Piloto DeverDC-operado
Q300
Uso GeralAC
600 V
Uso GeralAC
5 Um
Uso GeralDC
250 V
Uso GeralDC
1 Um
Dados para verificação do projeto de acordo com a norma IEC/EN 61439
Dados técnicos para verificação de projeto
Corrente nominal a perda de poder indicação [eun]
3.5
Dissipação de energia por Pólo, dependente da corrente [Pvid]
0.04 W
A perda de desempenho da operação por meio de dependente da corrente [Pvid]
0 W
Dissipação de potência estática de energia é independente [Pvs]
0 W
A Perda De Energia Em Ativos [Pve]
0 W
Min. Ambiente de funcionamento temperatura
-25 °C
Max. Ambiente de funcionamento temperatura
+55 °C
Verificação do projeto para a IEC/EN 61439
10.2 resistência dos materiais e de Peças10.2.2 resistência à corrosão
Requisitos do padrão do produto são atendidos.
10.2 resistência dos materiais e de Peças10.2.3.1 resistência térmica do revestimento
Requisitos do padrão do produto são atendidos.
10.2 resistência dos materiais e de Peças10.2.3.2 resistência dos materiais de isolamento comuns de calor
Requisitos do padrão do produto são atendidos.
10.2 resistência dos materiais e de Peças10.2.3.3 resistência dos materiais isolantes com excepcional de calor
Requisitos do padrão do produto são atendidos.
10.2 resistência dos materiais e de Peças10.2.4 resistência contra a radiação UV.
Requisitos do padrão do produto são atendidos.
10.2 resistência dos materiais e de Peças10.2.5 de Elevação
Não aplicável, uma vez que toda a aparelhagem deve ser avaliada.
10.2 resistência dos materiais e de Peças10.2.6 teste de impacto
Não aplicável, uma vez que toda a aparelhagem deve ser avaliada.
10.2 resistência dos materiais e de Peças10.2.7 inscrições
Requisitos do padrão do produto são atendidos.
10.3 grau de proteção dos invólucros
Não aplicável, uma vez que toda a aparelhagem deve ser avaliada.
10.4 folgas e distâncias
Requisitos do padrão do produto são atendidos.
10.5 proteção contra choque elétrico
Não aplicável, uma vez que toda a aparelhagem deve ser avaliada.
10.6 instalação de equipamentos
Não aplicável, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e Conexões
É da responsabilidade dos painéis fabricante.
10.8 terminais para condutores externos inserido
É da responsabilidade dos painéis fabricante.
10.9 propriedades de isolamento10.9.2 A Frequência De Operação Da Força Dieléctrica
É da responsabilidade dos painéis fabricante.
10.9 propriedades de isolamento10.9.3 tensão de resistência a impuso
É da responsabilidade dos painéis fabricante.
10.9 propriedades de isolamento10.9.4 teste de caixas feitas de material isolante
É da responsabilidade dos painéis fabricante.
10.10 aquecimento
Aquecimento cálculo é da responsabilidade dos painéis fabricante. A Eaton fornece os dados para a perda de energia dos dispositivos.
10.11 suportável a curto-circuito de força
É da responsabilidade dos painéis fabricante. As especificações dos dispositivos de seccionamento devem ser observados.
10.12 Compatibilidade Eletromagnética
É da responsabilidade dos painéis fabricante. As especificações dos dispositivos de seccionamento devem ser observados.
10.13 Funcionamento Mecânico
Para o dispositivo em que os requisitos sejam cumpridos, se as informações do conjunto de instruções (IL) pode ser observada.
Dados técnicos, de acordo com ETIM 7.0
De baixa tensão, dispositivos de comutação (EG000017) / auxiliar de bloqueio de opção (EC000041)
Elétrica, automação, controle de processo de engenharia / baixa-tensão de tecnologia de chaveamento / componente de baixa tensão, tecnologia de comutação / comutador auxiliar de bloco ([email protected] [AKN342013])
Número de contatos como mudança
Zero
Número de contatos como contato normalmente aberto
Dois
Número de contatos normalmente fechados
Um
Número da falha de sinal contactos
Zero
Corrente nominal Ie AC-15, 230 V
3.5
O Design de conexão elétrica
Conexão a parafuso
Execução
acoplável
Montagem
Página crescente
Versão
sem
Aprovações
Padrões De Produto
UL 508, CSA-C22.2 Nº 14; IEC60947-4-1; marcação CE
UL Arquivo nº.
E36332
UL Controlo de Categoria nenhuma.
NLRV
CSA Arquivo.
Cento e sessenta e cinco mil seiscentos e vinte e oito
CSA Classe Nenhuma.
3211-05
América Do Norte Certificação
UL, CSA
Especialmente concebido para a América do Norte
Nenhum
Características
Equipamentos adicionais
1: disjuntor de protecção do motor
2: acionado detector de
2: acionado detector de
Dimensões
