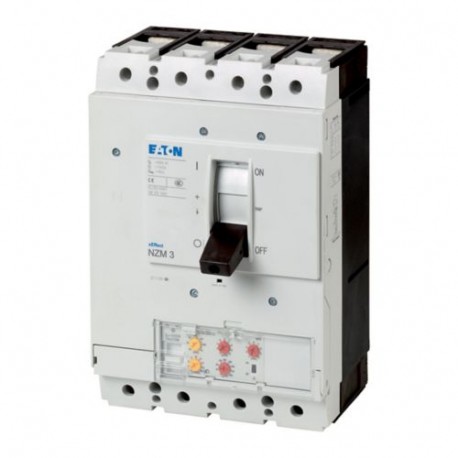

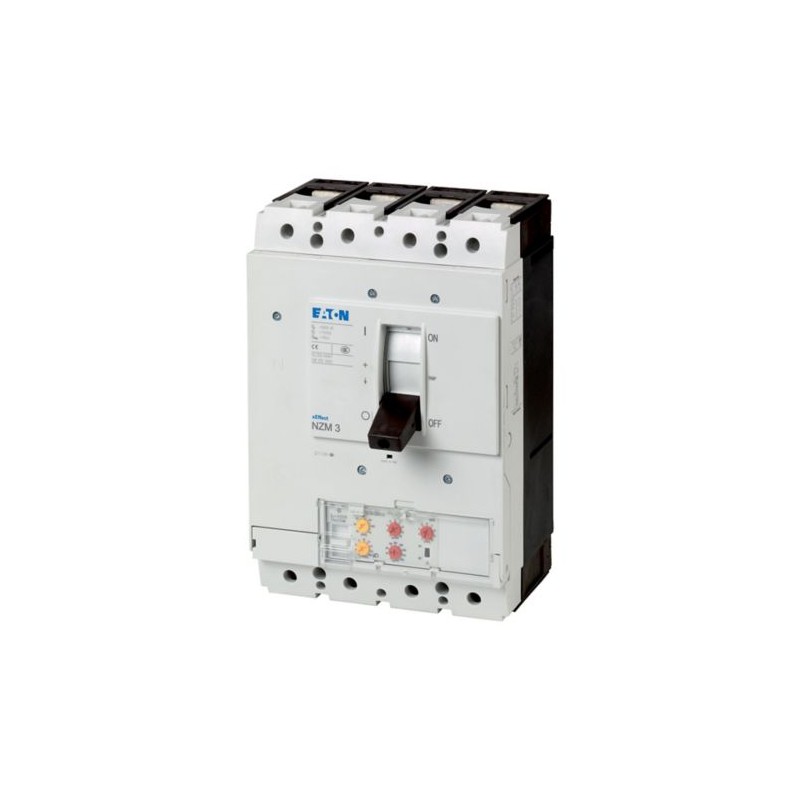

NZMN3-4-VE630 265960 0004358861 EATON ELECTRIC disjuntor selectivo, 4P, Iu: 630A Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

NZMN3-4-VE630 265960 0004358861 EATON ELECTRIC disjuntor selectivo, 4P, Iu: 630A

NZMN3-4-VE630

265960

0004358861

EATON-MOELLER

disjuntor selectivo, 4P, Iu: 630A

Mais detalhes


Disjuntores de baixa tensão > Interruptor para proteção de transformadores, geradores e sistemas

NZM Molded Case Automatic Switches

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $2,989.80
Preço unitário: $2,989.80

*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação



Interruptor automático de alimentação, 4p, 630A
Interruptor automático de alimentação NZM3 de 4 pólos, capacidade de ruptura em 400/415 V 50 Hz( Uti: 50 kA, Corrente nominal = nominal ininterrupta de corrente Corrente nominal = nominal ininterrupta de corrente( Na = Ui ): 630 A, Técnica de instalação: Instalação fixa, conexão a parafuso, Padrão/Aprovação: IEC, Função de segurança: sistema de Segurança, cabo, seletividade e gerador de

Programa de entrega

Sortimento
interruptor automático de alimentação
Função da proteção
Sistema de segurança, cabo, seletividade e gerador de
Padrão/Aprovação
IEC
Técnica de instalação
Montagem fixa
Técnicas de lançamento
Versão eletrônica
Tamanho
NZM3
Descrição
A medição do valor real e "memória térmica"
classe de desarme definição ajustável do tr a 6 x Ir e infinito (sem sobrecarga térmica)
retardo de tempo ajustável tsd
funçãoDoist constante: ativado
Número de pólos
4-pólo
Equipamento padrão
conexão a parafuso
Alimentação
400/415 V, 50 Hz [Eucu]
50 kA
Corrente nominal = nominal ininterrupta de corrente [In= Ou]
Corrente nominal = nominal ininterrupta de corrente [In= Ou]
630 A
Condutor neutro [% da fase condutor]
100 A
Calibração de campo
- Versão térmica[Or]
315 - 630 A
- Versão térmicaFase condutor[Or]
315 - 630 A
Magnético de lançamento[Orm]sem atraso[Oo= Onx ...]
2 - 8
Magnético de lançamento[Orm]com atraso[Osd= Orx ...]
1,5 - 7

Dados técnicos

Geral
Conformidade com as normas
IEC/EN 60947, VDE 0660
Proteção contra contato acidental
proteção contra o contato com os dedos e dorso da mão por VDE 0106 parte 100
Adequação ao clima
Calor úmido, constante, de acordo com a norma IEC 60068-2-78
O calor úmido, cíclico, de acordo com a norma IEC 60068-2-30
Temperatura ambienteArmazenamento em temperatura ambiente
-40 - +70 °C
Temperatura ambienteOperação
-25 - +70 °C
Resistência ao choque (meia-onda, de 10 ms) de acordo com IEC 60068-2-27
20 (choque duração de 20 ms) g
Segmentação de dados de segurança de acordo com EN 61140entre contatos auxiliares e principais contatos
500 V CA
Segmentação de dados de segurança de acordo com EN 61140entre contatos auxiliares
300 V AC
Peso
8.4 kg
Posição de montagem
Vertical e girada 90° em cada direção
com o módulo de proteção diferencial XFI:
- NZM1, N1, NZM2, N2: vertical e girada 90° em cada direção
com um dispositivo removível:
- NZM1, N1, NZM2, N2: vertical, 90° esquerda/direita
com um dispositivo removível:
- NZM3, N3: vertical, 90° esquerda/direita
- NZM4, N4: vertical
com controle remoto:
- NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4: vertical e girada 90° em cada direção

A sensação de poder
Para o prazer
Grau de proteçãoUnidade
no campo dos elementos de controlo: IP20 (grau de protecção da base de dados)
Grau de proteçãoHabitação
quadro: IP40
com uma alça para o controle do atraso de bloqueio de portas: IP66
Grau de proteçãoTerminais de ligação
Terminal do túnel: IP10
Separador de fase e prenda as tiras: IP00
Outros dados técnicos (catálogo digital)
Disjuntores de alimentação
Corrente nominal = nominal ininterrupta de corrente [In= Ou]
630 A
Tensão nominal de impulso atmosférico [Uimp]Circuito principal
8000 V
Tensão nominal de impulso atmosférico [Uimp]Contatos auxiliares
6000 V
Tensão nominal [Ue]
690 V AC
Categoria de sobretensão/grau de poluição
III/3
Tensão nominal de isolamento [Uo]
1000 V
Uso em redes sem aterramento
Não 690 V
Alimentação
Potência Nominal de fechamento em curto-circuito [Acm]240 V [Icm]
187 kA
Potência Nominal de fechamento em curto-circuito [Acm]400/415 V [Icm]
105 kA
Potência Nominal de fechamento em curto-circuito [Acm]440 V, 50/60 Hz [Eucm]
74 kA
Potência Nominal de fechamento em curto-circuito [Acm]525 V, 50/60 Hz [Eucm]
53 kA
Potência Nominal de fechamento em curto-circuito [Acm]690 V, 50/60 Hz [Icm]
40 kA
Nominal capacidade de interrupção em curto-circuito Acn[Ocn]Uti IEC/EN 60947 sequência de comutação OtCO [eucu]240 V, 50/60 Hz [Eucu]
85 kA
Nominal capacidade de interrupção em curto-circuito Acn[Ocn]Uti IEC/EN 60947 sequência de comutação OtCO [eucu]400/415 V, 50/60 Hz [Eucu]
50 kA
Nominal capacidade de interrupção em curto-circuito Acn[Ocn]Uti IEC/EN 60947 sequência de comutação OtCO [eucu]440 V, 50/60 Hz [Eucu]
35 kA
Nominal capacidade de interrupção em curto-circuito Acn[Ocn]Uti IEC/EN 60947 sequência de comutação OtCO [eucu]525 V, 50/60 Hz [Eucu]
25 kA
Nominal capacidade de interrupção em curto-circuito Acn[Ocn]Uti IEC/EN 60947 sequência de comutação OtCO [eucu]690 V, 50/60 Hz [Eucu]
20 kA
Nominal capacidade de interrupção em curto-circuito Acn[Ocn]Ics IEC/EN 60947 sequência de comutação OtCOtCO [eucs]240 V, 50/60 Hz [Eucs]
85 kA
Nominal capacidade de interrupção em curto-circuito Acn[Ocn]Ics IEC/EN 60947 sequência de comutação OtCOtCO [eucs]400/415 V, 50/60 Hz [Eucs]
50 kA
Nominal capacidade de interrupção em curto-circuito Acn[Ocn]Ics IEC/EN 60947 sequência de comutação OtCOtCO [eucs]440 V, 50/60 Hz [Eucs]
35 kA
Nominal capacidade de interrupção em curto-circuito Acn[Ocn]Ics IEC/EN 60947 sequência de comutação OtCOtCO [eucs]525 V, 50/60 Hz [Eucs]
13 kA
Nominal capacidade de interrupção em curto-circuito Acn[Ocn]Ics IEC/EN 60947 sequência de comutação OtCOtCO [eucs]690 V, 50/60 Hz [Eucs]
5 kA
Nominal capacidade de interrupção em curto-circuito Acn[Ocn]
O máximo de segurança, quando a corrente de curto-circuito previsto no ponto de instalação excede a capacidade de interrupção do disjuntor do circuito de alimentação.
Nominal de curta duração admissívelt = 0.3 s [Icw]
3.3 kA
Nominal de curta duração admissívelt = 1 s [Icw]
3.3 kA
Categoria de uso, de acordo com a norma IEC/EN 60947-2
Para
Duração, mecânica (obturador max. De 50% sobre a parte do lançamento (A/U) [Operações]
Quinze mil
Duração elétricaAC-1400 V 50/60 Hz [Operações]
Cinco mil
Duração elétricaAC-1415 V, 50/60 Hz [Operações]
Cinco mil
Duração elétricaAC-1690 V, 50/60 Hz [Operações]
Três mil
Duração elétricaAC-3400 V 50/60 Hz [Operações]
Dois mil
Duração elétricaAC-3415 V, 50/60 Hz [Operações]
Dois mil
Duração elétricaAC-3690 V, 50/60 Hz [Operações]
Dois mil
Duração elétricaMax. frequência de comutação [op/h]
60 homem/h
O tempo total de interrupção de curto-circuito
< 10 ms
Seções transversais de conexão
Equipamento padrão
conexão a parafuso
Acessórios opcionais
Terminais de capa
Terminais de túnel
Ataques traseira
Cabo circular CuGrampo do revestimentoDifícil
2 x 16 mmDois
Cabo circular CuGrampo do revestimentoFlexível
1 x (35 - 240)
2 x (25-120) mmDois
Cabo circular CuTerminal de túnelDifícil
1 x 16 mmDois
Cabo circular CuTerminal de túnelflexível1 furo
1 x (16-185) mmDois
Cabo circular CuTerminal de túnelflexívelFuro de casal
2 x (50 - 240)
mmDois
Cabo circular CuParafuso de conexão e ligação de voltadiretamente no switchdifícil
1 x 16
2 x 16 mmDois
Cabo circular CuParafuso de conexão e ligação de voltadiretamente no switchflexível
1 x (25 - 240)
2 x (25 - 240) mmDois
Cabo circular CuParafuso de conexão e ligação de voltaConexão de placas são ampliadasConexão de placas são ampliadas
2 x 300 mmDois
Condutor circularTerminal de túneldifícil
1 x 16 mmDois
Condutor circularTerminal de túnelflexívelflexível
1 x (25 - 185)2)mmDois
Condutor circularTerminal de túnelflexívelFuro duplo
1 x (50 - 240)
2 x (50 - 240) mmDois
Condutor circularTerminal de túnelflexível
2)Com base no fabricante dos cabos, conectável até 240 mm2
Condutor circularParafuso de conexão e ligação de voltadiretamente no switchdifícil
1 x 16
2 x (10 - 16) mmDois
Condutor circularParafuso de conexão e ligação de voltadiretamente no switchflexível
1 x (25 - 120)
2 x (25 - 120) mmDois
O tira da folha de cobre (número de ripas x largura x espessura slat)Grampo do revestimento [min.]
6 x 16 x 0,8 mm
O tira da folha de cobre (número de ripas x largura x espessura slat)Braçadeira manto [max.]
10 x 24 x 1.0
+ 5 x 24 x 1.0
(2 x) 8 x 24 x 1.0 mm
O tira da folha de cobre (número de ripas x largura x espessura slat)Parafuso de conexão e ligação de voltaTira de cobre, perfurada [min.]
6 x 16 x 0,8 mm
O tira da folha de cobre (número de ripas x largura x espessura slat)Parafuso de conexão e ligação de voltaTira de cobre, perfurada [max.]
10 x 32 x 1,0 + 5 x 32 x 1.0 mm
O tira da folha de cobre (número de ripas x largura x espessura slat)Parafuso de conexão e ligação de voltaConexão de placas são ampliadas
(2 x) 10 x 50 x 1,0 mm
A barra de cobre (largura x comprimento) [mm]Parafuso de conexão e ligação de voltaLink para parafuso
M10
A barra de cobre (largura x comprimento) [mm]Parafuso de conexão e ligação de voltadiretamente no switch [min.]
20 x 5 mm
A barra de cobre (largura x comprimento) [mm]Parafuso de conexão e ligação de voltadiretamente no switch [max.]
30 x 10
+ De 30 x 5 mm
A barra de cobre (largura x comprimento) [mm]Parafuso de conexão e ligação de voltaConexão de placas são ampliadasChapa de ligação ampliada [max.]
2 x (10 x 50) mm
Cabos de controle
1 x (0.75 - 2.5)
2 x (0.75 - 1.5) mmDois

Design verifica de acordo com a norma IEC/EN 61439

Dados técnicos para projeto verifica
A corrente nominal de utilizar para os dados relacionados à dissipação [On]
630 A
A dissipação do dispositivo, como uma função da corrente [Pvid]
178.61 W
Temperatura ambiente de serviço min.
-25 °C
Temperatura ambiente máx serviço.
+70 °C
Design verifica de acordo com a IEC/EN 61439
10.2 a Adequação de materiais e componentes10.2.2 Resistência à corrosão
Os requisitos da norma de produto são atendidos.
10.2 a Adequação de materiais e componentes10.2.3.1 Resistência da caixa, para o calor
Os requisitos da norma de produto são atendidos.
10.2 a Adequação de materiais e componentes10.2.3.2 Resistência do material isolante ao calor níveis normais de
Os requisitos da norma de produto são atendidos.
10.2 a Adequação de materiais e componentes10.2.3.3 Resistência do material isolante ao calor níveis extraordinários
Os requisitos da norma de produto são atendidos.
10.2 a Adequação de materiais e componentes10.2.4 Resistência à irradiação UV
Os requisitos da norma de produto são atendidos.
10.2 a Adequação de materiais e componentes10.2.5 de Elevação
Não aplicável uma vez que todo o painel elétrico deve ser avaliado.
10.2 a Adequação de materiais e componentes10.2.6 Prova
Não aplicável uma vez que todo o painel elétrico deve ser avaliado.
10.2 a Adequação de materiais e componentes10.2.7 Rotulagem
Os requisitos da norma de produto são atendidos.
10.3 Graus de proteção fornecidos pelos gabinetes
Não aplicável uma vez que todo o painel elétrico deve ser avaliado.
10.4 Vias de dispersão de ar e de superfície
Os requisitos da norma de produto são atendidos.
10.5 Proteção contra choque elétrico
Não aplicável uma vez que todo o painel elétrico deve ser avaliado.
10.6 flush Montagem de aparelhos
Não aplicável uma vez que todo o painel elétrico deve ser avaliado.
10.7 Circuitos internos e conexões
É da responsabilidade do fabricante, do painel elétrico.
10.8 Conexões de condutores introduzido de fora
É da responsabilidade do fabricante, do painel elétrico.
10.9 propriedades de isolamento10.9.2 força dieléctrica em frequência da rede
É da responsabilidade do fabricante, do painel elétrico.
10.9 propriedades de isolamento10.9.3 impulso de Tensão
É da responsabilidade do fabricante, do painel elétrico.
10.9 propriedades de isolamento10.9.4 Teste de caixas de material isolante
É da responsabilidade do fabricante, do painel elétrico.
10.10 Aquecimento
O cálculo do superaquecimento é a responsabilidade do fabricante do painel elétrico. A Eaton fornece dados sobre a dissipação do equipamento.
10.11 Resistência a curto-circuito
É da responsabilidade do fabricante, do painel elétrico. Respeitar os valores padrão do equipamento.
10.12 EMC
É da responsabilidade do fabricante, do painel elétrico. Respeitar os valores padrão do equipamento.
10.13 funcionamento mecânico
Para a unidade de requisitos são atendidos, respeitando as orientações do manual de instruções de montagem (A).

Dados técnicos, de acordo com ETIM 7.0

equipamentos elétricos em baixa tensão (EG000017) / disjuntor para proteção de transformadores, geradores e equipamentos (EC000228)
A Técnica Da Ar., Elém., A Energia, A Tecnologia. Comm., Rede E Proc. Pipeline / Mudar Tecnologia, Baixa Tensão de Alimentação / Disjuntores (Ns < 1 Hp) / Interruptor de alimentação para trans. generat. e assist. plantas ([email protected] [AJZ716013])
nominal de corrente contínua Ui
630 A
tensão nominal
690 - 690 V
o limite de corrente nominal de comutação para o curto-circuito em 400 V, 50 Hz
50 kA
faixa de ajuste da unidade de desarme de sobrecarga
315 - 630 A
a faixa de ajuste do ativador de um curto-circuito com pequeno atraso
472 - 4410 Para
a faixa de ajuste do ativador de curto-circuito não-tempo de atraso
1260 - 5040 Para
proteção de falha de terra detector integrada
nenhum
tipo de conexão de circuito na roda elétrica
parafusos de fixação
o tipo de construção do dispositivo
embutida luminária, uma técnica para instalação fixa
adequado para a montagem de um chapéu
nenhum
montagem em trilho DIN opcional
nenhum
número de contatos auxiliares, contatos do resto
Zero
número de contatos auxiliares, fechamento de contatos
Zero
número de contatos auxiliares, transformadores
Zero
indicador de intervenção,
nenhum
com subtensão
nenhum
número de pólos
Quatro
a localização da ligação para o circuito elétrico para a principal
na frente de
a execução do elemento de unidade
rocker
completo do dispositivo com a unidade de segurança
sim
motor da unidade integrada
nenhum
o motor de acionamento opcional
sim
grau de proteção (IP)
IP20

Curvas características

Recurso
123U183
Recurso
1230DIA-11
Passagem de corrente
Recurso
1230DIA-19
Deixe-através da energia
Recurso
123U172

Tamanho

123X332
① O Espaço, a distância mínima de segurança em comparação a outras superfícies.
② A Distância mínima de segurança com relação aos vizinhos peças
123X553

Avaliações: (0)

Não há comentários do produto ainda.

Adicionar avaliação
ocultar formulário
Avaliação:
Nome:
Email:
Título:
Opinión:
  Captcha
  Adicionar avaliação

Todas as classificações que recebemos a partir dos itens que oferecemos são reais e verificadas. Um pequeno gesto, mas muito valioso. Então, obrigado por esse minuto você gasta em deixar-nos a sua opinião e classificação de produtos, porque nos ajuda a continuar a melhorar e oferecer maior qualidade de serviço.
