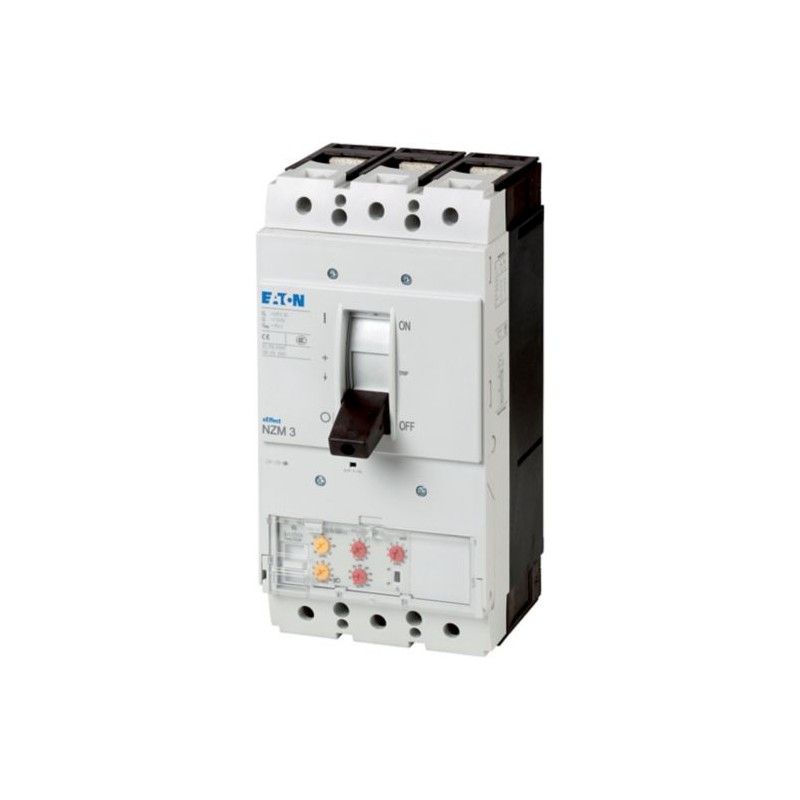

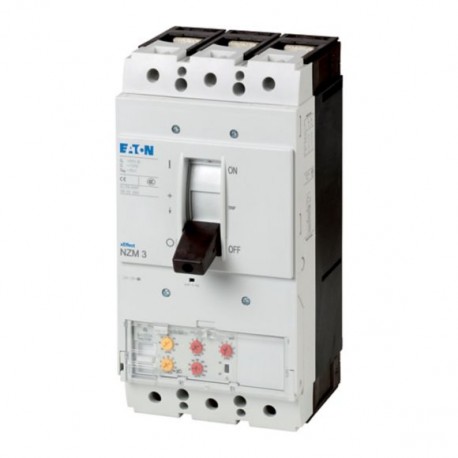

NZMH3-VEF450-NA 269320 EATON ELECTRIC disjuntor seletiva, 3P, Iu: 450A Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

NZMH3-VEF450-NA 269320 EATON ELECTRIC disjuntor seletiva, 3P, Iu: 450A

NZMH3-VEF450-NA

269320

EATON-MOELLER

disjuntor seletiva, 3P, Iu: 450A

Int. Auto NZM, 3P, 450A, NA

Disjuntor, 3p, 450A

Mais detalhes


Disjuntores de baixa tensão > Interruptor para proteção de transformadores, geradores e sistemas

NZM Molded Case Automatic Switches

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


Entrega do programa
A gama de produtos
 Disjuntor
Função de proteção
 Sistemas de cabo, seletividade e proteção do gerador
Padrão/Aprovação
 UL/CSA, IEC
O sistema de liberação
 Versão eletrônica
Tipo de instalação
 Fixo
Descrição
 Parâmetros de conformidade com UL/CSA, bem como a IEC regulamentos. IEC comutação de desempenho valores estão contidos na placa de características.
Fixo sobrecarga lançamentos Ir


Tempo de atraso ajustável tsd: Passos: 0, 20, 60, 100, 200, 300, 500, 750, 1000 ms
eu2t constante função: comutável
Tamanho de quadro
 NZM3
Número de pólos
 3 pólo
Equipamento padrão
 Conexão a parafuso
Capacidade de comutação de
SCCR 480Y/277 V 60 Hz
 Eucu kA 100
SCCR 480 V 60 Hz
 Eucu kA 100
SCCR 600Y/347 V 60 Hz
 Eucu kA 50
SCCR 600 V 60 Hz
 Eucu kA 50
Corrente nominal = nominal ininterrupta de corrente
Corrente nominal = nominal ininterrupta de corrente
 Eun= Euu Um 450
A faixa de ajuste de
Desarme de sobrecarga
Geral
Normas
 IEC/EN 60947
Proteção contra contato direto
 Dedo e volta com mão-de-prova para VDE 0106 Parte 100
Climáticas revisão de texto
 Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambiente
Temperatura ambiente, de armazenamento
 °C - -25 - + 70
Operação
 °C -25 - +70
Mecânica, resistência ao choque (10 ms semi-senoidal de choque), de acordo com a norma IEC 60068-2-27
 g 20 (meia-sinusoidal choque de 20 ms)
Isolamento de segurança EN 61140
Entre contatos auxiliares e principais contatos
 V AC 500
entre os contatos auxiliares
 V AC 300
Peso
 kg 6.34
Posição de montagem
Posição de montagem
Vertical e 90° em todas as direções
Equipamento básico
Caixa de terminais - - -
Conexão a parafuso - ●
Acessórios
Caixa de terminais - -
Conexão a parafuso ● - -
Túnel de terminal
Ligação traseira
Televisão terminal do condutor de - - -
Rodada condutor de cobre
Caixa de terminais
Encalhado
 mm2 1 x (2 - 500)
Túnel de terminal
Sólidos
 mm2 1 x (16 - 185)
Encalhado
 mm2
Encalhado
 mm2 1 x (4 - 350)
Duplo orifício de montagem
 mm2 1 x (0 - 500)
2 x (0 - 500)
Parafuso do terminal e traseira-conexão do lado
Direto no switch
Encalhado
 mm2 1 x (4 - 350)
2 x 350
Conexão de largura de extensão
 mm2
Conexão de largura de extensão
 mm2 2 x 500
Al condutores, Cu cabo
Sólidos
 mm2 1 x 16
Encalhado
 mm2
Duplo orifício de montagem
 mm2 1 x (0 - 500)
2 x (0 - 500)
Parafuso do terminal e traseira-conexão do lado
Plano da tira de cobre, com buracos
 min. mm 6 x 16 x 0,8
Plano da tira de cobre, com buracos
 max. mm 10 x 32 x 1,0 + 5 x 32 x 1.0
Conexão de largura de extensão
 mm (2 x) 10 x 50 x 1,0
Cu de faixa (número de segmentos x largura x segmento de espessura)
Caixa de terminais
min. mm 6 x 16 x 0,8
max. mm 10 x 24 x 1.0
+ 5 x 24 x 1.0
(2 x) 8 x 24 x 1.0
Parafuso do terminal e traseira-conexão do lado
Plano da tira de cobre, com buracos
 min. mm 6 x 16 x 0,8
Plano da tira de cobre, com buracos
 max. mm 10 x 32 x 1,0 + 5 x 32 x 1.0
Conexão de largura de extensão
 mm (2 x) 10 x 50 x 1,0
Barramento de cobre (largura x espessura)
 mm
Parafuso do terminal e traseira-conexão do lado
Conexão a parafuso
 M10
Direto no switch
min. mm 20 x 5
Conexão de largura de extensão
 mm
Conexão de largura de extensão
 max. mm 2 x (10 x 50)
Cabos de controle
mm2 1 x (18 - 14)
2 x (18 - 16)
Verificação de projeto como de acordo com a IEC/EN 61439(Mostra)(Ocultar recursos)
Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para dissipação de calor
 Eun Um 450
Equipamento de dissipação de calor, dependente da corrente
 Pvid W 60.75
Temperatura de funcionamento min.
 °C -25
Temperatura de funcionamento max.
 °C 70
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças
10.2.2 resistência à Corrosão
 Atende a norma de produto.
10.2.3.1 Verificação da estabilidade térmica dos compartimentos
 Atende a norma de produto.
10.2.3.2 Verificação da resistência do material isolante ao calor normal
 Atende a norma de produto.
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
 Atende a norma de produto.
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
 Atende a norma de produto.
10.2.5 de Elevação
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.6 impacto Mecânico
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.7 Inscrições
 Atende a norma de produto.
10.3 Grau de proteção das MONTAGENS
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
 Atende a norma de produto.
10.5 Proteção contra choque elétrico
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
 É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
 É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento
10.9.2 a freqüência elétrica de força
 É o painel construtor de responsabilidade.
10.9.3 tensão de resistência a impuso
 É o painel construtor de responsabilidade.
10.9.4 Teste de caixas feitas de material isolante
 É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
 O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
 É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
 É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
 O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 6.0
De baixa tensão industrial componentes (EG000017) / Poder do disjuntor para trafo/gerador/instalação prot. (EC000228)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / disjuntor (LV < 1 kV) / disjuntor para poder transformador, gerador e sistema de proteção ([email protected] [AJZ716010])
Avaliado permanente de corrente Ui
 Um 450
Tensão nominal
 V 690 - 690
Nominal de interrupção de curto-circuito capacidade lcu em 400 V, 50 Hz
 kA 150
Sobrecarga de lançamento configuração atual
 Um 450 - 450
Faixa de ajuste de curto prazo atrasada curto-circuito lançamento
 Um 675 - 3150
Faixa de ajuste de tempo de desarme sem curto-circuito lançamento
 Um 900 - 3600
Integrado de proteção contra falha de aterramento
 Nenhum
Tipo de conexão elétrica do circuito principal
 Conexão a parafuso
Construção de dispositivos
 Construído-em dispositivo fixo construído-em técnica de
Adequado para calha DIN (cartola trilho de montagem
 Nenhum
Trilho DIN (cartola trilho de montagem opcionais
 Nenhum
Número de contatos auxiliares como contato normalmente fechado
 0
Número de contatos auxiliares como contato normalmente aberto
 0
Número de contatos auxiliares como contato
 0
Desligado indicador disponível
 Nenhum
Com menos de liberação de tensão
 Nenhum
Número de pólos
 3
A posição de conexão para o principal circuito de corrente
 Lado frontal
Tipo de elemento de controle
 Rocker alavanca
Completo do dispositivo com unidade de proteção
 Sim
Motor da unidade integrada
 Nenhum
O Motor de acionamento opcional
 Sim
Grau de proteção (IP)
 IP20
Aprovações
Padrões De Produto UL 489; CSA-C22.2 Nº 5-09; IEC 60947-2; marcação CE
UL Arquivo Nº. E31593
UL Controlo de Categoria Nenhuma. DIVQ
CSA Arquivo. 022086
CSA Classe Nenhuma. 1432-01
América Do Norte Certificação UL, CSA
Especialmente concebido para a América do Norte Sim
Adequado para Alimentador de circuitos, circuitos de ramos
Limitação De Corrente Do Disjuntor Sim
Max. Tensão Nominal 600 V
Grau de Proteção IEC: IP20; UL/CSA Tipo: -
Características
IL01208009Z (AWA1230-1992) Disjuntor, unidade básica
>>
