> >>U-PKZ0(440V60HZ) 082161 XTPAXSR440V60H ELECTRIC XTPAXUVR440V60H subtensão
Produto anterior Próximo produto

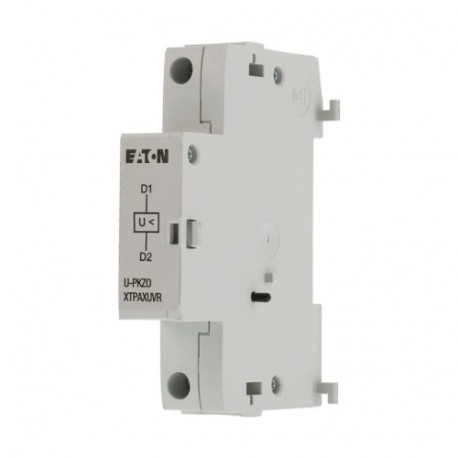

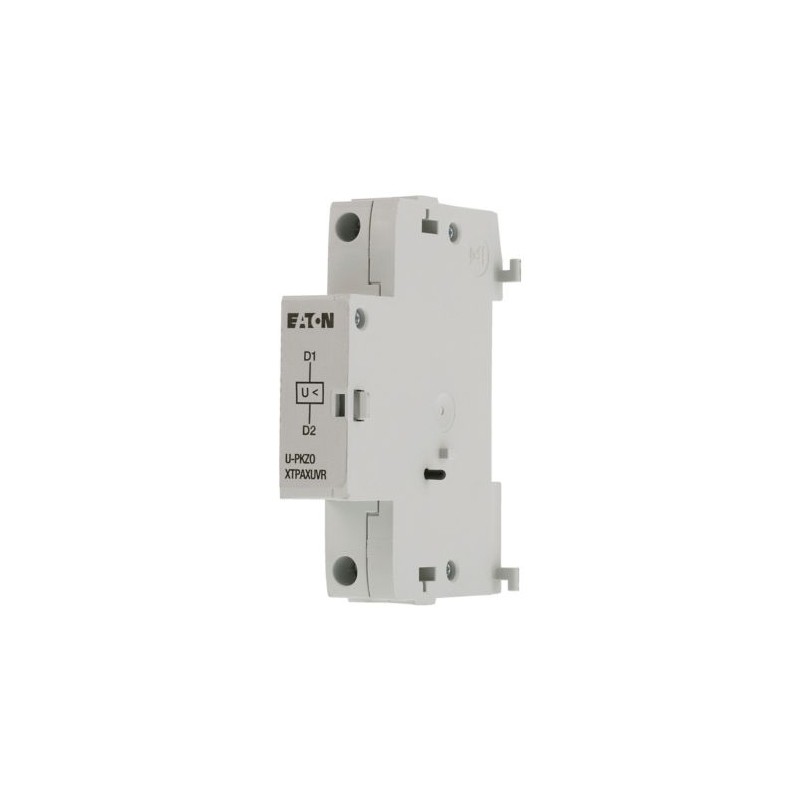

U-PKZ0(440V60HZ) 082161 XTPAXSR440V60H EATON ELECTRIC XTPAXUVR440V60H subtensão Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

U-PKZ0(440V60HZ) 082161 XTPAXSR440V60H EATON ELECTRIC XTPAXUVR440V60H subtensão

U-PKZ0(440V60HZ)

082161

XTPAXSR440V60H

EATON-MOELLER

XTPAXUVR440V60H subtensão

Bobina de viagem Tensão mínima 440 V 60 Hz

Alívio de subtensão, 440V 60Hz, tensão padrão, AC, terminais de parafuso, para uso com: PKZ0(4) liberação de subtensão, PKE

Mais detalhes


Disjuntores de baixa tensão > Bobina de tensão mínima

Acessórios PKZ

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $31.96
Preço unitário: $31.96

*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


Subtensão, 440 V, 60 Hz, tensão Padrão, AC, terminais de Parafuso, Para utilização com: Subtensão PKZ0(4), PKE
Subtensão, sem atraso, para disjuntor PKZ(M)0 tamanho

Programa de entrega

A gama de produtos
Acessórios
Acessórios
Subtensão
De acionamento tensão
440 V, 60 Hz
Tipo de tensão
Tensão padrão
Corrente de atuação
AC
Contato sequência
121S018
Técnica de conexão
Terminais de parafuso
Para uso com
Subtensão PKZ0(4), PKE
Para uso com
PKZM0
PKZM4
PKZM0-T
PKM0
PKZM01
PKE
Notas
1 Motorschutzschalter
Notas
Pode ser instalada do lado esquerdo do:
Motor de proteção disjuntor
Não pode ser combinado com:
Um-PKZ0 shunt de lançamento
Quando combinado com o disjuntor pode ser usado como emergência de desligar o dispositivo de acordo com a EN 60204.
Notas
Pode ser montado do lado esquerdo do disjuntor de protecção do motor
Não pode ser combinado com shunt lançamento de UM-PKZ0
Quando combinado com disjuntor, pode ser usado como dispositivo de PARADA de EMERGÊNCIA, em conformidade com a norma IEC/EN 60204

Dados técnicos

Geral
Terminal de capacidadesSólido ou condutor flexível, com virola
1 x (0,75 - 2,5)
2 x (0,75 - 2,5) mmDois
Terminal de capacidadesSólido ou trançado
1 x (18 - 14)
2 x (18 - 14) AWG
De acionamento tensão
440 V, 60 Hz
Pick-up/drop-out de tensão
Pick-up de tensão
0,85 - 1,1 x Uc
Queda de tensão
0,7 - 0,35 x Uc
Consumo de potência
ACPuxe-no poder [Pegar]
5 VA
ACO poder de selamento [Selagem]
3 VA

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
0
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0,5 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+55 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / Sob a tensão da bobina (EC001022)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / disjuntor (LV < 1 kV) / desarme por Subtensão ([email protected] [AKF015013])
Avaliado controle de tensão de alimentação Nos no AC 50HZ
0 - 0 V
Avaliado controle de tensão de alimentação Nos no AC 60HZ
440 - 440 V
Avaliado controle de tensão de alimentação-Nos em DC
0 - 0 V
Tipo de tensão para acionamento
AC
Tipo de conexão elétrica
Conexão a parafuso
Número de contatos como contato normalmente aberto
Zero
Número de contatos como contato normalmente fechado
Zero
Número de contatos como contato
Zero
Atraso
Nenhum
Apropriados para a alimentação de disjuntor
Nenhum
Adequado para fora da chave de carga
Nenhum
Adequado para interruptor de proteção do motor
Sim
Adequado para relé de sobrecarga
Nenhum

Aprovações

Padrões De Produto
UL 508, CSA-C22.2 Nº 14; IEC60947-4-1; marcação CE
UL Arquivo Nº.
E36332
UL Controlo de Categoria Nenhuma.
NLRV
CSA Arquivo.
Cento e sessenta e cinco mil seiscentos e vinte e oito
CSA Classe Nenhuma.
3211-05
América Do Norte Certificação
UL, CSA
Especialmente concebido para a América do Norte
Nenhum

Características

121O006
Acessórios
1: Motor-proteção de circuitos disjuntores

Dimensões

121X008

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 34 Mbytes
