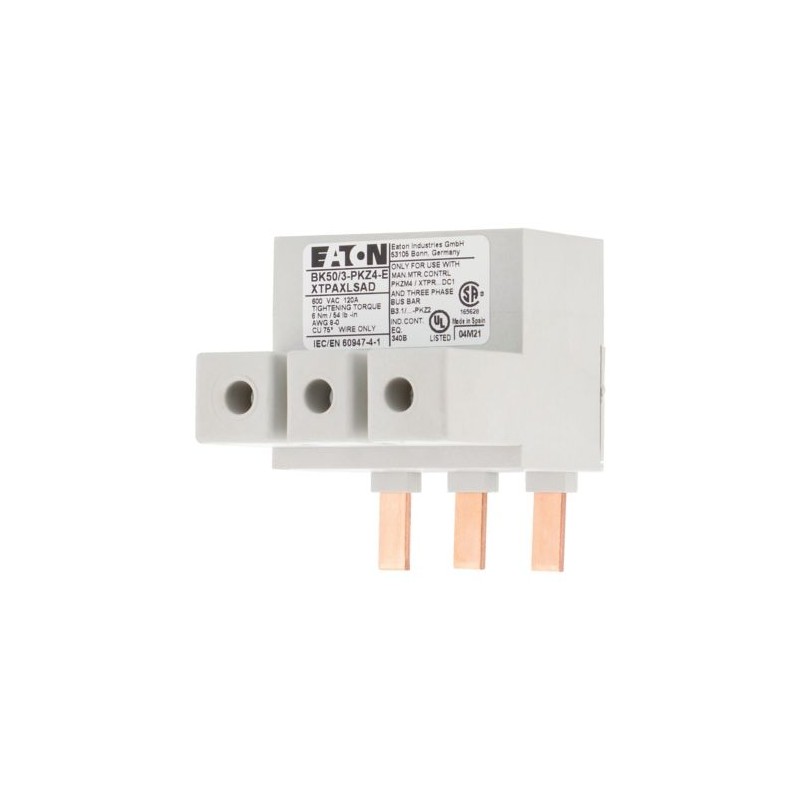

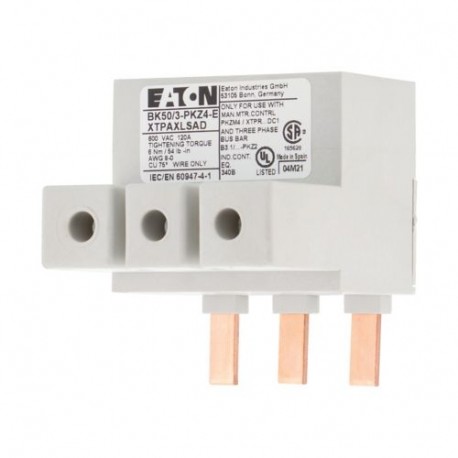

BK50/3-PKZ4-E 272165 XTPAXLSAD EATON ELECTRIC XTPAXLSAD Accesorio PKZ4
BK50/3-PKZ4-E
272165
XTPAXLSAD
EATON-MOELLER
XTPAXLSAD Accesorio PKZ4
Disjuntores de baixa tensão > Terminal de barra colectora
Acessórios PKZ
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Mais informação
▲Extensão de terminal, 3p, 50mm2
Conexão de grampo, escala de Produto: Acessórios, Para uso com: PKZM4, PKE65
Programa de entrega
A gama de produtos
Acessórios
Acessórios
Terminal de entrada
Para uso com
PKZM4
PKE65
PKE65
Notas
Escreva E começar não precisa de um dispositivo de proteção a montante.
Para o uso no Canadá, o PKZM0/PKZM4 deve ser equipada com uma AK-PKZ0.
Fator de serviço (SF)
Valor do conjunto de Ir na escala de corrente, dependendo do fator de carga
SF = 1.15 ￫ EUr= 1 x In mot
SF = 1 ￫ EUr= 0,9 x In mot
Notas
Não pode ser combinada com três fases de interligação de link B3...PKZ4.
Euu= 120 A.
Para a superfície de montagem tipo E partidas.
Verificação de projeto como de acordo com a IEC/EN 61439
Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
120 A
Dissipação de calor por pólo, dependente da corrente [Pvid]
1 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
3 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+55 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Por favor informe-se
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 7.0
De baixa tensão industrial componentes (EG000017) / Barramento de terminal (EC000001)
De engenharia elétrica, automação, controle de processo / engenharia de instalação Elétrica, dispositivo / Terminais (não overhead de linha) / placa do Interruptor ([email protected] [BAA025013])
Barramento de espessura
0 - 0 mm
Barramento largura
0 - 0 mm
Adequado para
Outros
Largura da braçadeira
45 mm
Max. condutor de seção transversal
50 mm2
Max. operação de corrente nominal Ie
128 Um
Adequado para condutor redondo de conexão
Sim
Adequado para o sector da conexão do condutor
Nenhum
Adequado para a faixa de conexão do condutor
Nenhum
Aprovações
Padrões De Produto
UL 508, CSA-C22.2 Nº 14; IEC60947-4-1; marcação CE
UL Arquivo Nº.
E36332
UL Controlo de Categoria Nenhuma.
NLRV
CSA Arquivo.
Cento e sessenta e cinco mil seiscentos e vinte e oito
CSA Classe Nenhuma.
3211-06
América Do Norte Certificação
UL, CSA
Especialmente concebido para a América do Norte
Sim
Adequado para
PKZM4/PKE terminal de linha necessária para o Tipo E/F aplicativos
Dimensões
Datasheet - PDF
