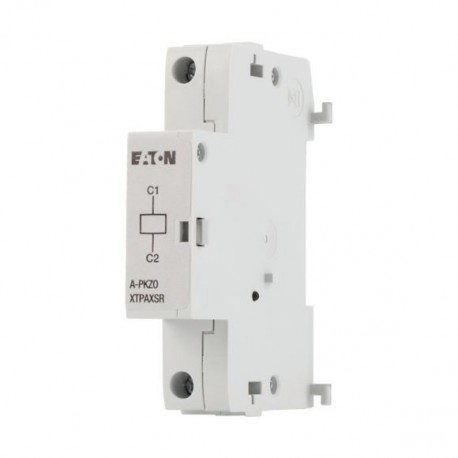

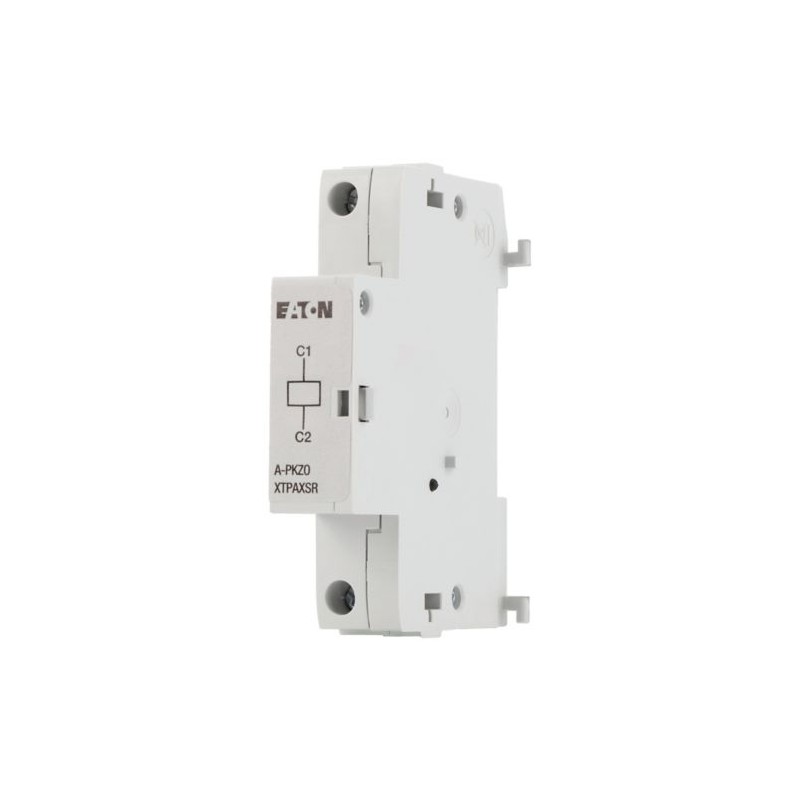

A-PKZ0(120V60HZ) 073195 EATON MOELLER XTPAXSR120V60H Shunt Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

A-PKZ0(120V60HZ) 073195 EATON MOELLER XTPAXSR120V60H Shunt

A-PKZ0(120V60HZ)

073195

EATON - MOELLER

Disponível

Envio hoje

Produto sob demanda, sem reembolso.

XTPAXSR120V60H Shunt

Mais detalhes


Disjuntor Do Motor

Motor Protective Circuit Breakers PKZ - EATON - MOELLER

Motor-protective circuit-breakers PKZ (Accessories) - EATON - MOELLER

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

QuantidadePreço
1+$17.30
7+$15.68
14+$15.30
20+$15.13
27+$15.00
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

There are several options for payment
- Credit card
- Wire Transfer
- PayPal


Produtos relacionados

Mais informação



Entrega do programa
A gama de produtos
  Acessórios
Acessórios
  Shunt de lançamento
De acionamento tensão
  120 V 60 Hz
Para uso com
  Shunt lançamento PKZ0(4), PKE
Tipo de tensão
  Tensão padrão
Corrente de atuação
  AC
Contato sequência
  >
Técnica de conexão
  Terminais de parafuso
Para uso com
  PKZM0
PKZM4
PKZM0-T
PKM0
PKZM01
PKE

  Para PKE, apenas UM-PKZ0 ou U-PKZ0 (...) com um número de série de 02 ou superior podem ser adaptados.
Notasna de na

Pode ser instalada do lado esquerdo:

Motor-proteção de circuitos disjuntores

Não pode ser combinado com:

U-PKZ0 subtensão

DC: operação Intermitente 5 s

Dados técnicos
Geral
Terminal de capacidades
 mm2
Sólido ou condutor flexível, com virola
 mm21 x (0,75 - 2,5)
2 x (0,75 - 2,5)
Sólido ou trançado
 AWG1 x (18 - 14)
2 x (18 - 14)
De acionamento tensão
  120 V 60 Hz
Faixa de operação
Tensão alternada
 x US0.7 - 1.1
Tensão DC
 x US0.7 - 1.1
Consumo de potência
AC

Puxe-no poder
Pick-upVA5
O poder de selamento
VedaçãoVA3
Verificação de projeto como de acordo com a IEC/EN 61439(Mostra)(Ocultar recursos)
Dados técnicos para verificação de projeto

Corrente operacional nominal especificado para dissipação de calor
EunUm0
Dissipação de calor por pólo, dependente da corrente
PvidW0
Equipamento de dissipação de calor, dependente da corrente
PvidW0
Estática dissipação de calor, não-dependente da corrente
PvsW0.5
A capacidade de dissipação de calor
PdissW0
Temperatura de funcionamento min.
 °C-25
Temperatura de funcionamento max.
 °C55
IEC/EN 61439 de verificação de projeto

10.2 Resistência dos materiais e de peças

10.2.2 resistência à Corrosão
  Atende a norma de produto.
10.2.3.1 Verificação da estabilidade térmica dos compartimentos
  Atende a norma de produto.
10.2.3.2 Verificação da resistência do material isolante ao calor normal
  Atende a norma de produto.
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
  Atende a norma de produto.
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
  Atende a norma de produto.
10.2.5 de Elevação
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.6 impacto Mecânico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.7 Inscrições
  Atende a norma de produto.
10.3 Grau de proteção das MONTAGENS
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
  Atende a norma de produto.
10.5 Proteção contra choque elétrico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
  É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
  É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento

10.9.2 a freqüência elétrica de força
  É o painel construtor de responsabilidade.
10.9.3 tensão de resistência a impuso
  É o painel construtor de responsabilidade.
10.9.4 Teste de caixas feitas de material isolante
  É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
  O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
  O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 6.0(Mostra)(Ocultar recursos)
De baixa tensão industrial componentes (EG000017) / Shunt de lançamento (para alimentação do disjuntor) (EC001023)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / disjuntor (LV < 1 kV) / corrente de carga Plena viagem ([email protected] [AKF016010])
Avaliado controle de tensão de alimentação Nos no AC 50HZ
 V0 - 0
Avaliado controle de tensão de alimentação Nos no AC 60HZ
 V120 - 120
Avaliado controle de tensão de alimentação-Nos em DC
 V0 - 0
Tipo de tensão para acionamento
  AC
Valor inicial do tempo de desarme sem curto-circuito lançamento - faixa de ajuste de
 Um0
Valor final do intervalo de ajuste sem atraso de curto-circuito de lançamento
 Um0
Tipo de conexão elétrica
  Conexão a parafuso
Número de contatos como contato normalmente aberto
  0
Número de contatos como contato normalmente fechado
  0
Número de contatos como contato
  0
Apropriados para a alimentação de disjuntor
  Nenhum
Adequado para fora da chave de carga
  Nenhum
Adequado para interruptor de proteção do motor
  Sim
Adequado para relé de sobrecarga
  Nenhum
Aprovações
Padrões De Produto  UL 508, CSA-C22.2 Nº 14; IEC60947-4-1; marcação CE
UL Arquivo Nº.  E36332
UL Controlo de Categoria Nenhuma.  NLRV
CSA Arquivo.  165628
CSA Classe Nenhuma.  3211-05
América Do Norte Certificação  UL, CSA
Especialmente concebido para a América do Norte  Nenhum
Dimensões
>
Dados CAD
>Produto específico de dados CAD
>Visualização em 3D

Datasheet - PDF

Title:Language:Size:Type:
English879 Kbytes
English180 Kbytes
